Rohový zábradlový stĺpik pre sklo fi 42,4x1060/1102,4mm 4 úchyty brúsený
Zanechať spätnú väzbu k produktu
Rohový zábradlový stĺpik z nehrdzavejúcej ocele AISI 304 so 4 úchytmi pre sklo. Priemer ø42,4mm, satinové dokončenie. Kompletná súprava s podporou madla 90°, krytkou a gumičkami pod sklo 8mm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-559
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážny systém 42,4 mm
Popis

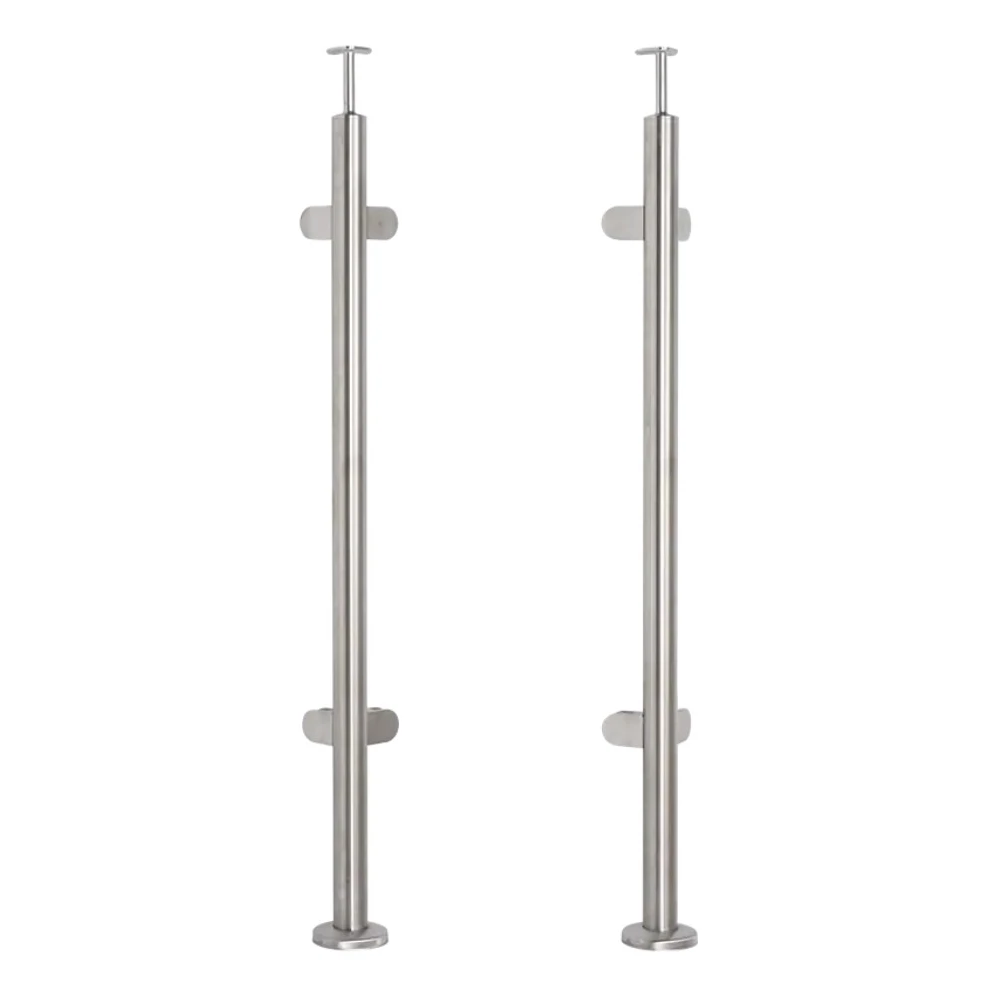

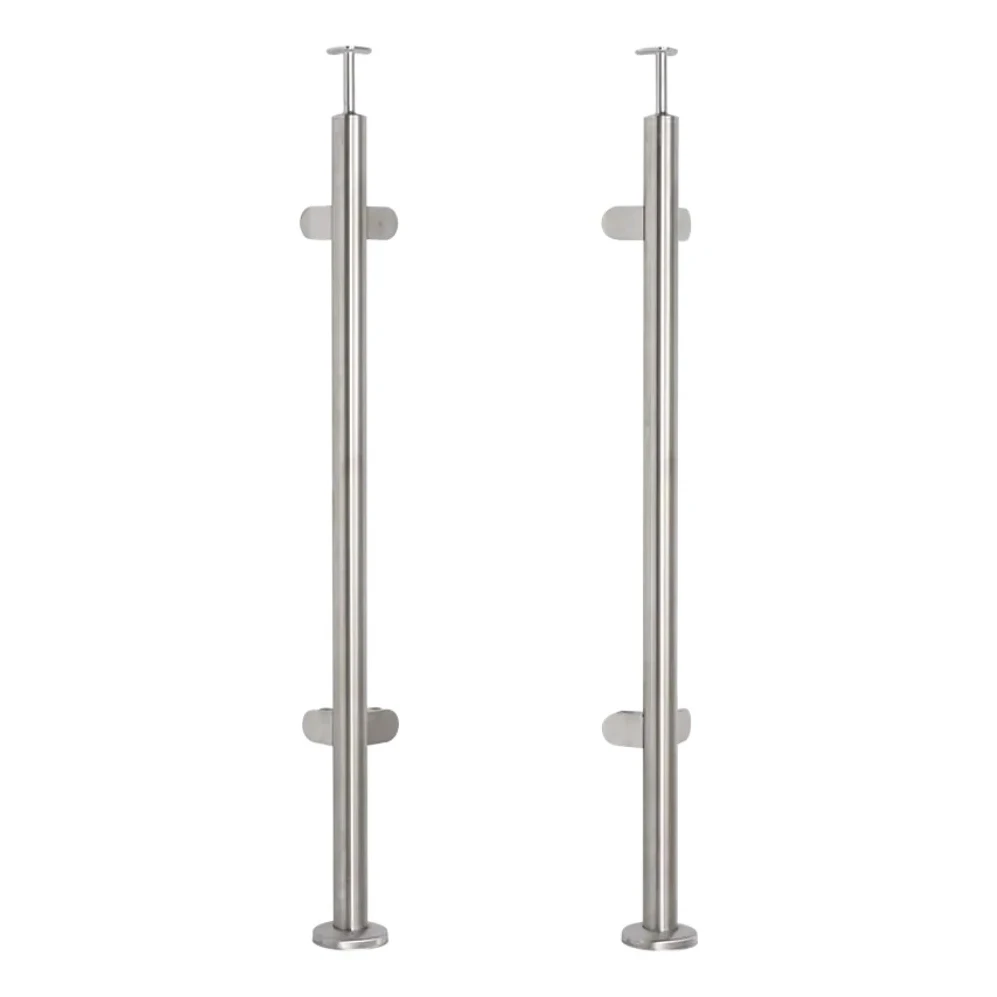

Rohový zábradlový stĺpik nehrdzavejúca oceľ fi 42,4 mm – 4 úchyty pre sklo
Rohový zábradlový stĺpik z nehrdzavejúcej ocele AISI 304 so satinovou úpravou — hotový prvok na stavbu profesionálnych sklenených zábradlí. Vybavený 4 úchytmi pre sklo s rozmermi 40×50 mm, obsluhujúcimi tabule s hrúbkou od 6 do 10,76 mm. Univerzálna konštrukcia umožňuje použitie ako v balkónových, tak aj schodiskových zábradliach.
Jednoduchá montáž a flexibilita nastavenia
Podpora madla nie je natrvalo prilepená — na jej montáž je potrebné použiť anaeróbne lepidlo na nehrdzavejúcu oceľ. Takéto riešenie zabezpečuje niekoľko dôležitých výhod:
- Montáž madla je jednoduchšia a rýchlejšia
- Nastavenie stĺpika možno prispôsobiť podmienkam na stavbe
- V prípade potreby — napr. nerovnosti podlahy — stĺpik možno skrátiť
Stĺpik sa montuje do podlahy a je určený na rohové konštrukcie s uhlom 90° — konzola madla má príslušne tvarovanú montážnu plechovku.

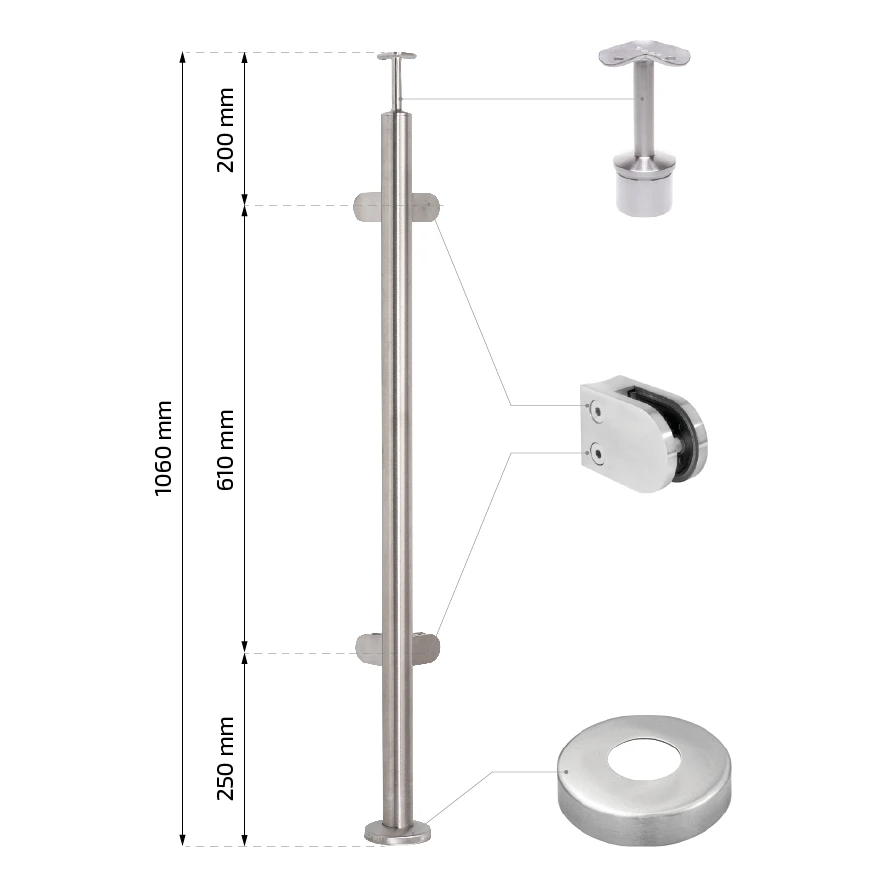

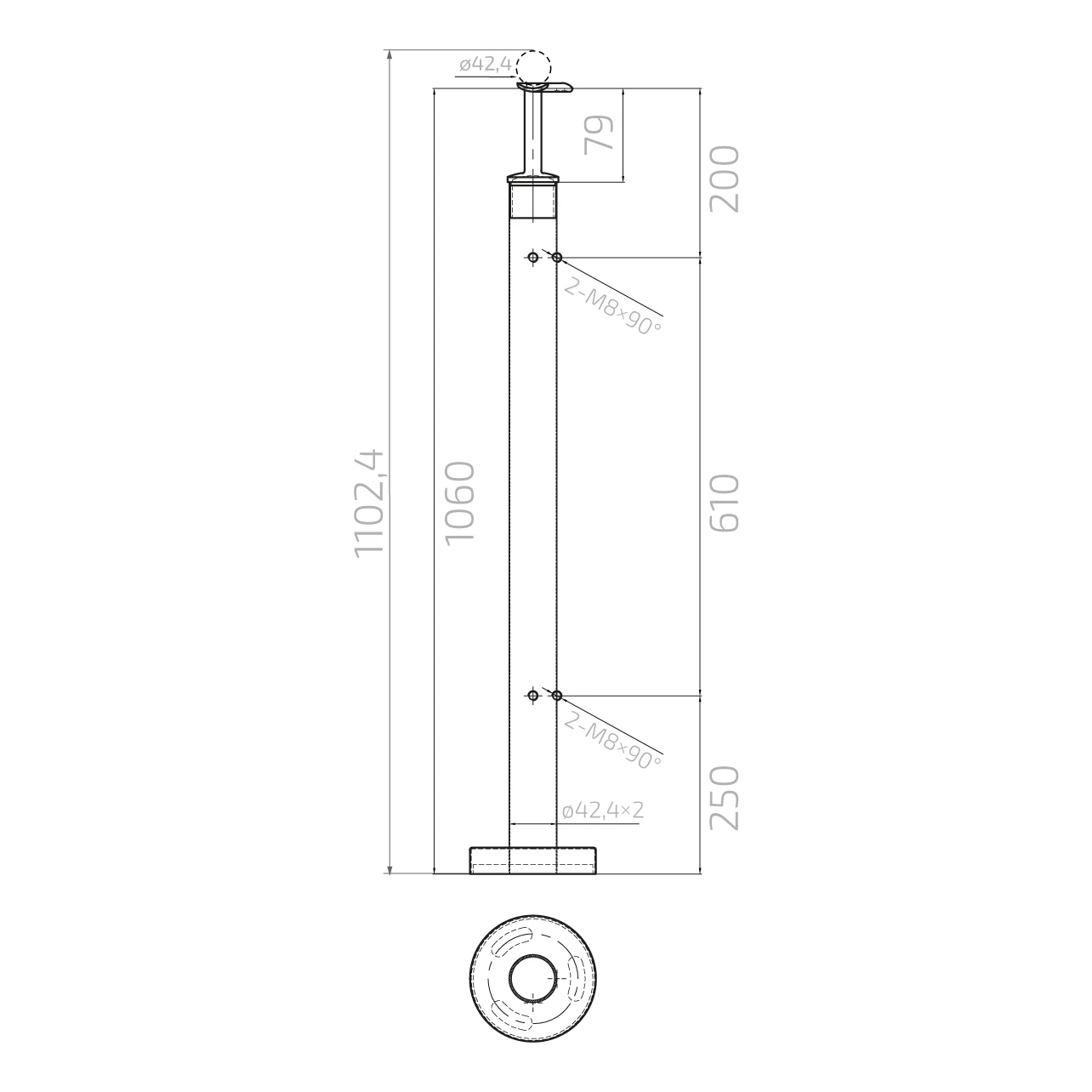

Rozmery stĺpika
- Výška rúrky stĺpika: 1060 mm
- Celková výška (po os madla): 1102,4 mm
- Priemer rúrky: ø42,4 mm, hrúbka steny: 2 mm
- Rozostup úchytov pre sklo: 610 mm
- Vzdialenosť dolných úchytov od základne: 250 mm
- Vzdialenosť horných úchytov od vrchu rúrky: 200 mm
- Výška konzoly madla: 79 mm
- Priemer madla: ø42,4 mm
- Montážne otvory úchytov: 2×M8 pod uhlom 90°
Obsah súpravy
- Rohový stĺpik z nehrdzavejúcej ocele AISI 304
- Úchyty pre sklo — 4 kusy (rozmery: 40×50×40 mm)
- Spojka stĺpika (rohová konzola madla 90°)
- Krytka základne (rozeta)
- Komplet gumičiek pod sklo 8 mm
V prípade použitia skiel s inou hrúbkou ako 8 mm je potrebné zvoliť gumičky s príslušnou veľkosťou — úchyty obsluhujú sklo s hrúbkou od 6 do 10,76 mm.

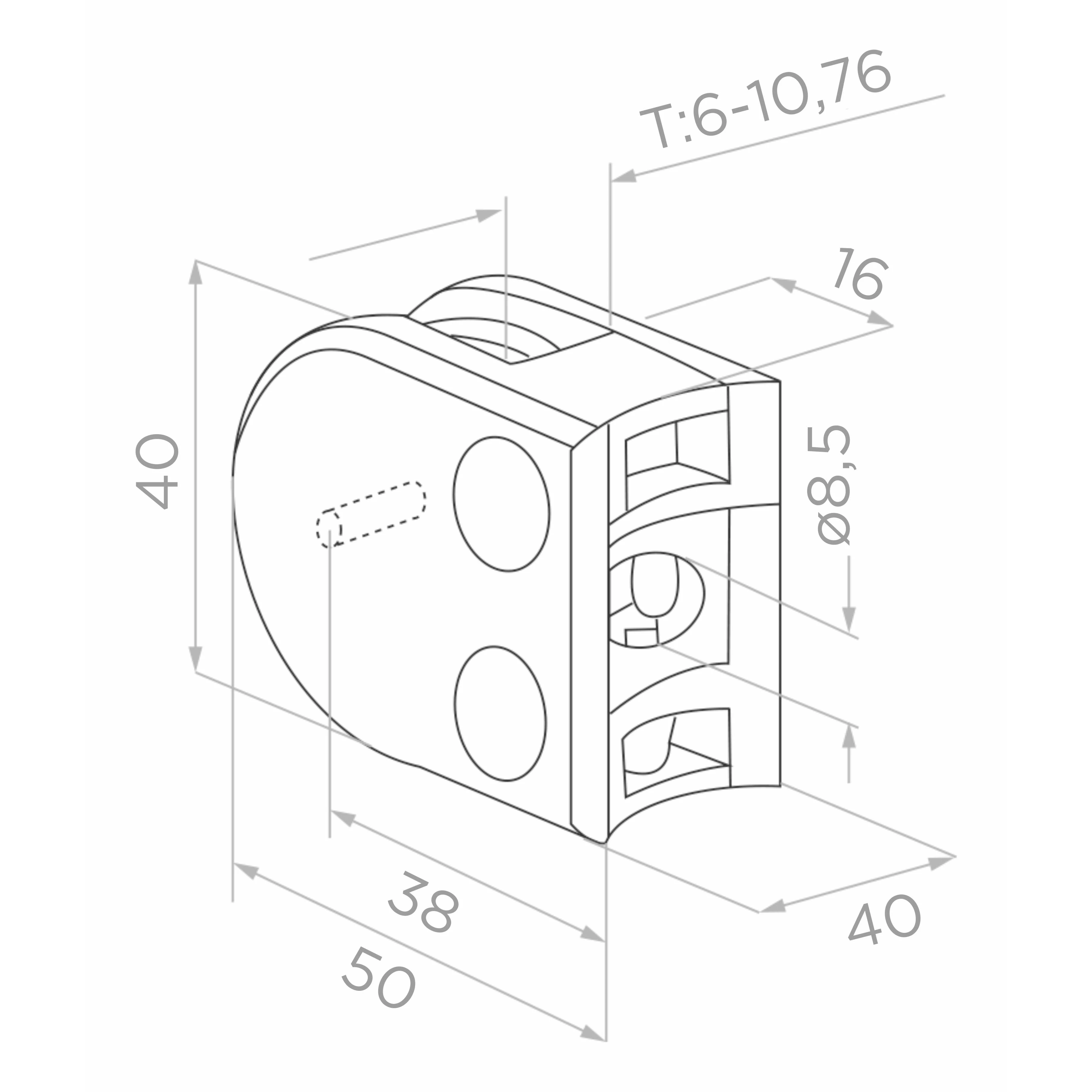

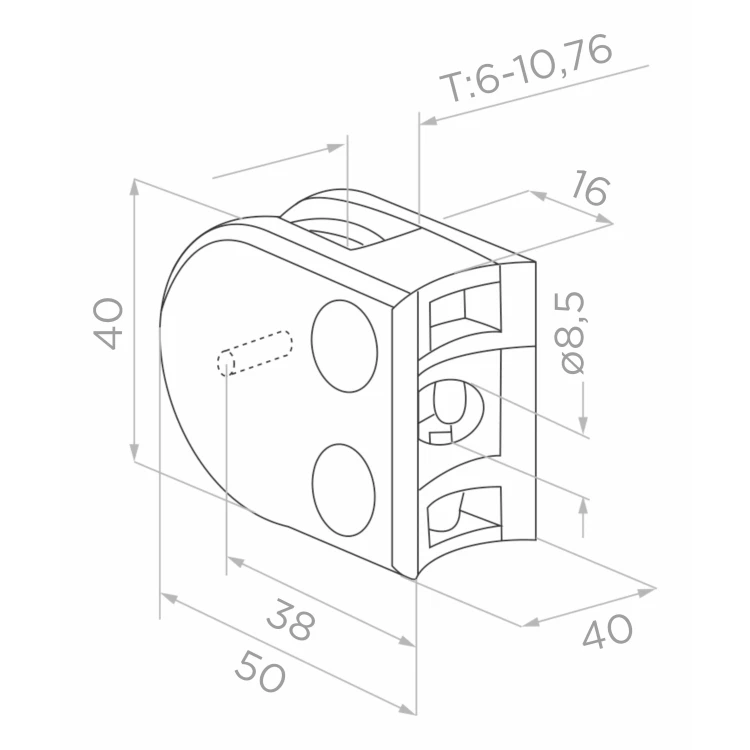

Parametre úchytu pre sklo
- Rozmery: 50×40×40 mm (dĺžka × výška × hĺbka)
- Rovná časť: 38 mm
- Hrúbka obsluhovaného skla: 6–10,76 mm
- Priemer montážneho otvoru: ø8,5 mm
- Vzdialenosť osi otvoru od hrany: 16 mm

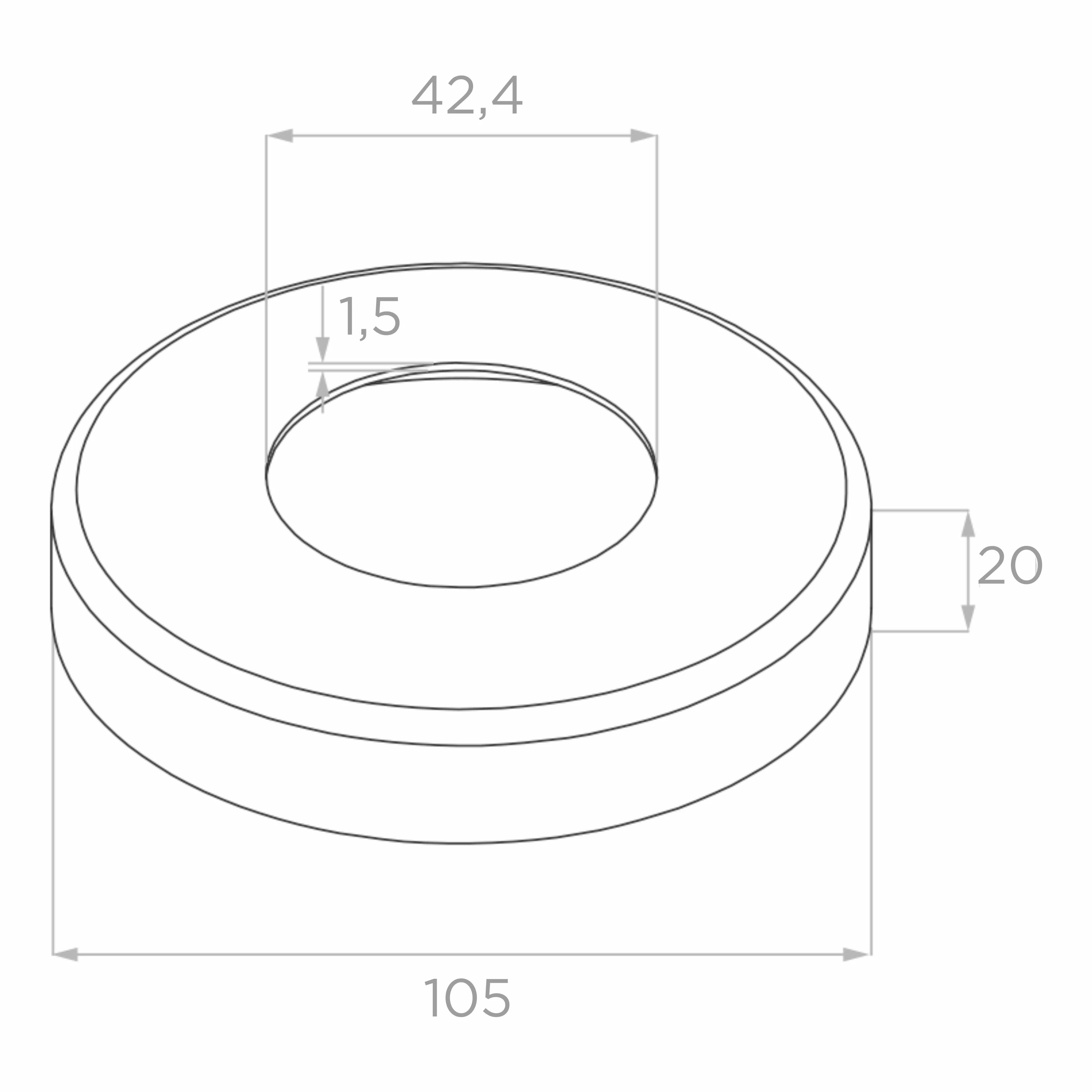

Parametre krytky základne
- Vonkajší priemer: 105 mm
- Vnútorný priemer: ø42,4 mm
- Výška: 20 mm
- Hrúbka materiálu: 1,5 mm

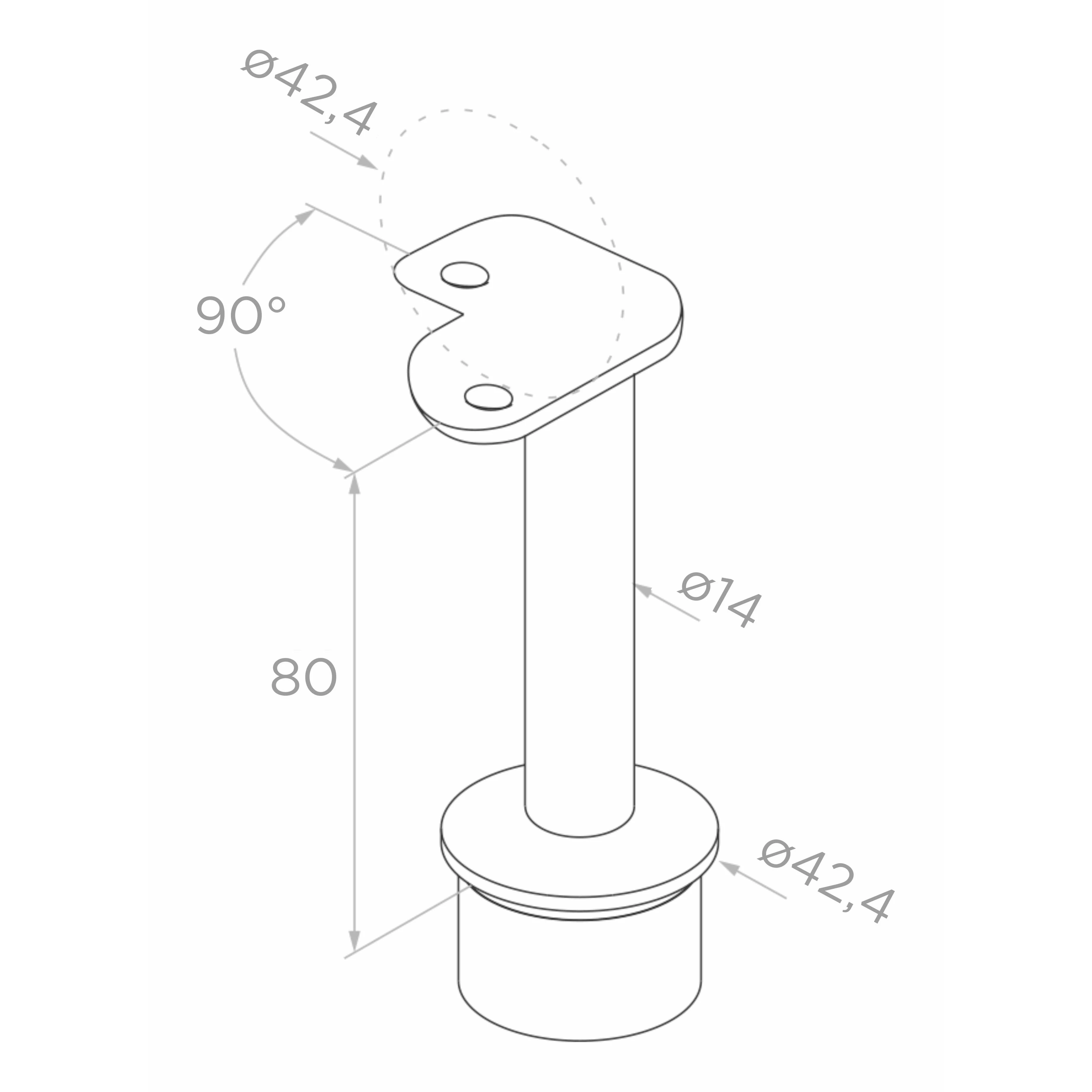

Parametre konzoly madla
- Výška od príruby po os madla: 80 mm
- Priemer trňa: ø14 mm
- Priemer základne: ø42,4 mm
- Priemer madla: ø42,4 mm
- Uhol montážnej plechovky: 90°
Všeobecné údaje
- Materiál: nehrdzavejúca oceľ AISI 304
- Dokončenie: brúsené / satinové
- Hmotnosť: 3,66 kg
- EAN: 5903313202190
