Pojazdový vozík 80 kladky plast

Prejsť na spätnú väzbu k produktu

Výkyvný jazdný vozík 5-kladkový pre samonosné brány, koľajnica 80×80×5 mm, zaťaženie 450 kg, konštrukcia pozinkovaná.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 33,63 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Dostupnosť:
Dočasne nedostupné
Nedostupné

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 80x80x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 450
  • Materiál koliesok Plast
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 80 kyvný 5-kladkový pre samonosné posuvné brány

Jazdný vozík 80 je kyvný, 5-kladkový nosný prvok určený pre samonosné posuvné brány. Vďaka kyvnej konštrukcii sa vozík automaticky prispôsobuje koľajnici brány, čo zaručuje plynulú a tichú prevádzku aj pri intenzívnom používaní. Ide o spoľahlivý komponent, ktorý výrazne urýchľuje montáž a eliminuje potrebu presného osadenia.

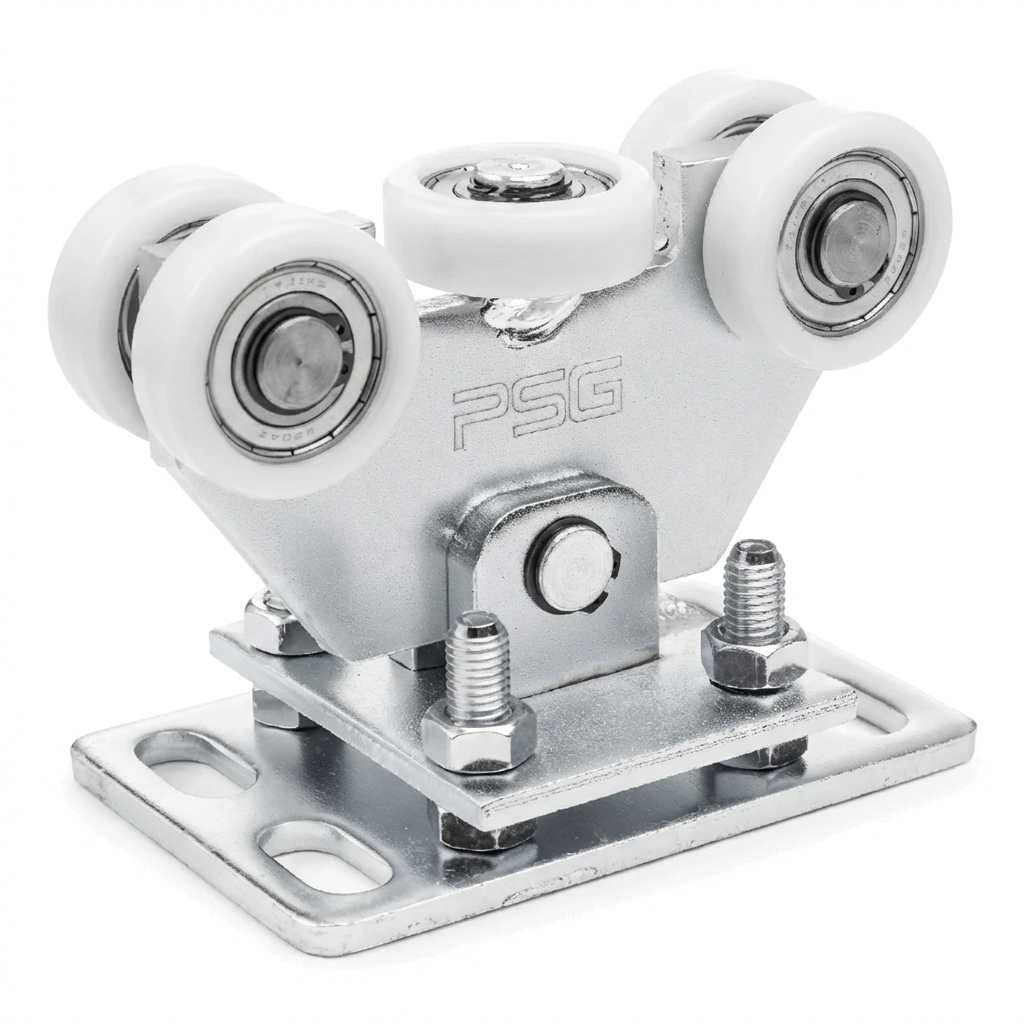

Jazdný vozík 80 kyvný 5-kladkový – perspektívny pohľad
Jazdný vozík 80 kyvný 5-kladkový – perspektívny pohľad

Vozík je vybavený 5 kladkami z plastu – 4 zvislými kladkami a 1 vodorovnou kladkou stabilizujúcou bočné odchýlky brány. Kladky sú uložené na guľkových ložiskách, čo zaručuje dlhú životnosť a minimálny odpor pri odvaľovaní. Spojenie s montážnou základňou je realizované pomocou čapu, ktorý umožňuje kývanie vozíka a kompenzáciu prípadných nerovností jazdnej dráhy.

Výšková regulácia sa vykonáva pomocou montážnych skrutiek v základovej doske – umožňuje to presné vyrovnanie brány po osadení vozíka. Montážna základňa má pozdĺžne otvory uľahčujúce korekciu polohy počas inštalácie.

Konštrukcia vozíka je pozinkovaná, čo zabezpečuje účinnú protikoróznu ochranu a odolnosť v exteriérových podmienkach. Maximálne zaťaženie je 450 kg, vďaka čomu sa vozík uplatní pri ľahkých bránach aj pri väčších priemyselných konštrukciách.

Technické parametre

  • Typ: kyvný, 5-kladkový
  • Kladky: plast na guľkových ložiskách (4 zvislé + 1 vodorovná)
  • Maximálne zaťaženie: 450 kg
  • Jazdná koľajnica: 80 × 80 × 5 mm
  • Výška vozíka (H): 155 mm
  • Protikorózna ochrana: pozinkovanie
  • Hmotnosť: 5,2 kg

Celkové rozmery

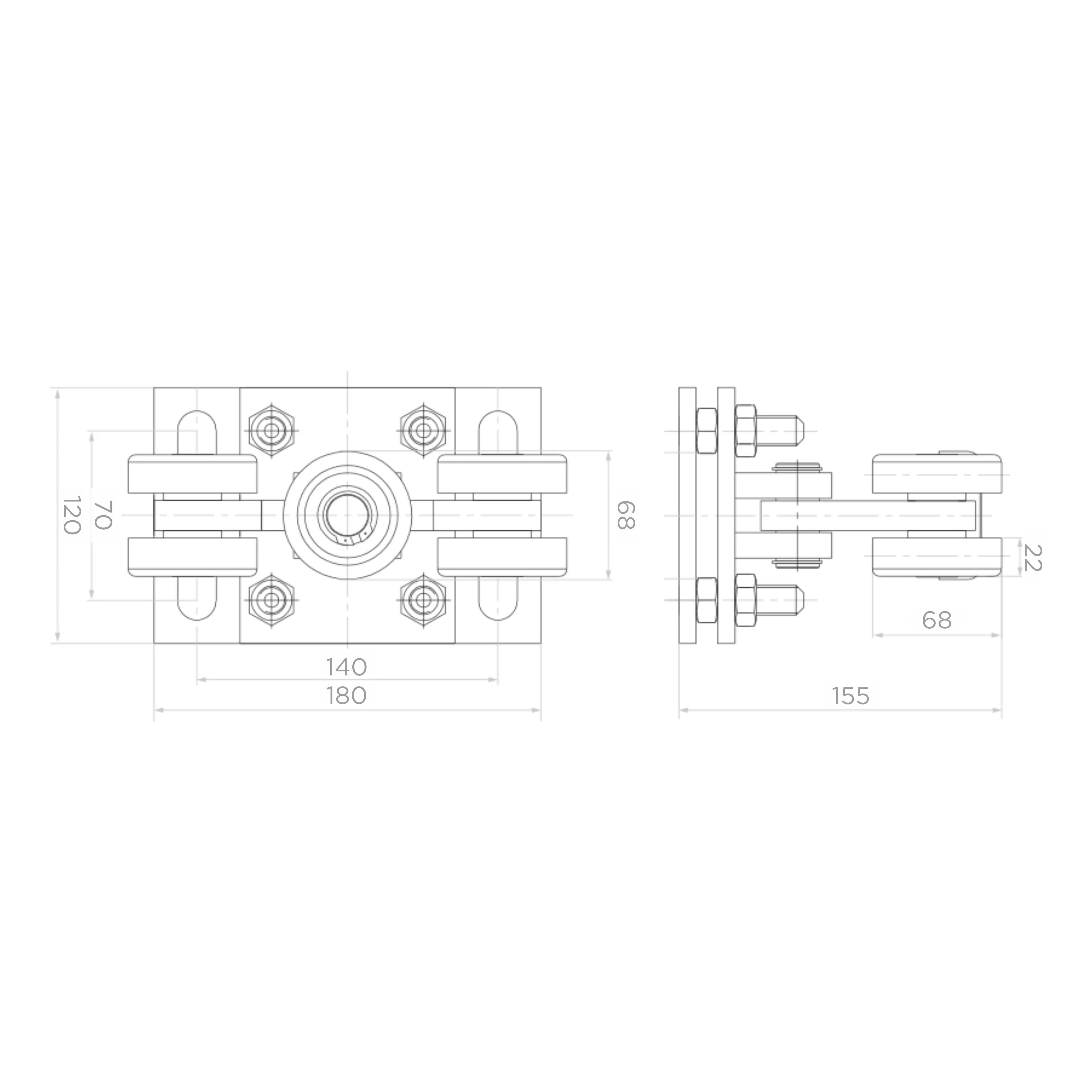

Jazdný vozík 80 – technický výkres s rozmermi
Jazdný vozík 80 – technický výkres s rozmermi
  • Rozmery základovej dosky: 180 × 120 mm
  • Rozostup montážnych otvorov: 140 × 70 mm
  • Šírka skupiny kladiek: 68 mm
  • Celková hĺbka (s kladkami): 155 mm
  • Výška kladiek nad základňou: 68 mm
  • Hrúbka základne s reguláciou: 22 mm
