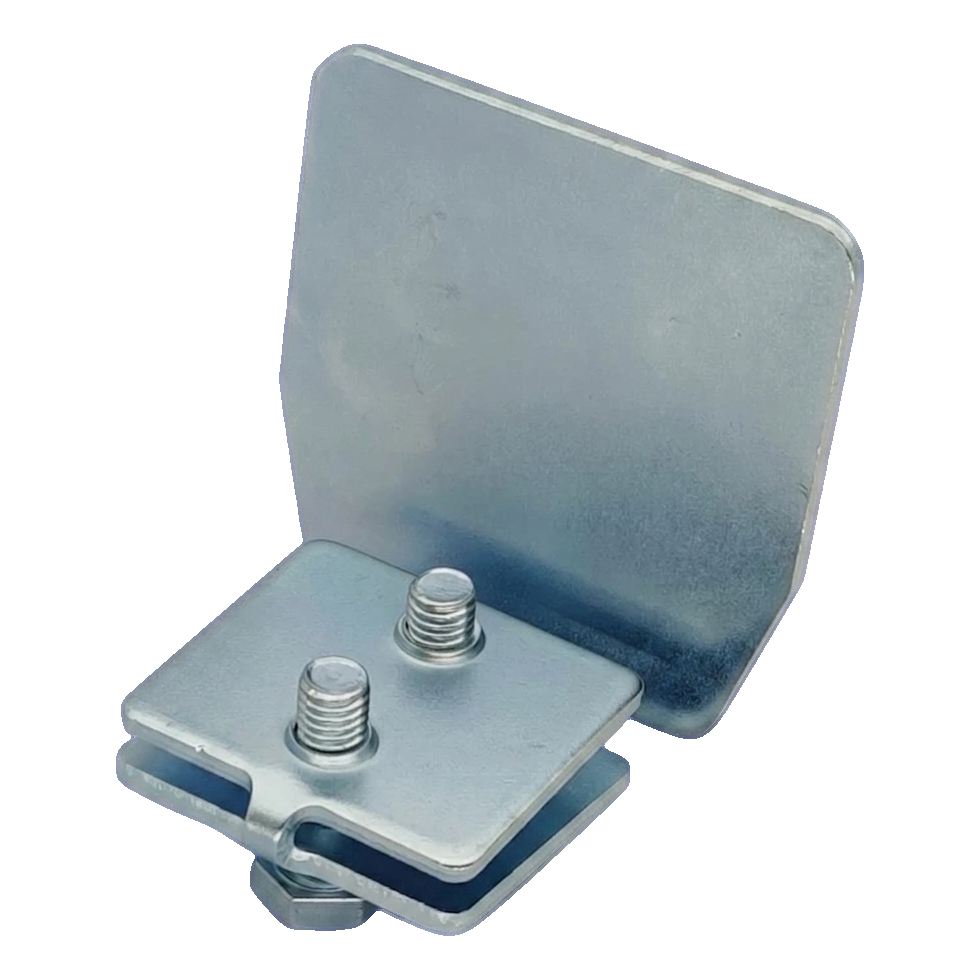

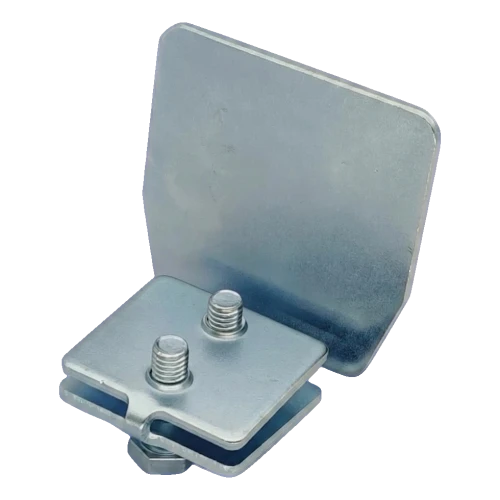

PSG zakončenie jazdného profilu posuvnej brány 68x68 pozinkované

Prejsť na spätnú väzbu k produktu

Zakončenie jazdného profilu PSG 68x68 mm, pozinkované. Rozmery 94x140 mm, hmotnosť 0,22 kg. Zasúvací element 40x45 mm, čelná doska 67x68x3 mm. Pre profily 68x68x3,5 mm. Protikorózna ochrana, montážne skrutky v súprave.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 2,81 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Oceľ

Popis

Koncová krytka nosného C profilu · doska 68 × 67 mm

Čelná doska 68 × 67 mm s prítlačným dielom zasúvaným do nosného C profilu do hĺbky 40 mm – uzatvára koniec profilu 68 × 68 × 3,5 mm samonosnej posuvnej brány

68 × 67 mmčelná doska
68 × 68 × 3,5 mmpre profil
40 mmhĺbka prítlačného dielu
zinkovýpovlak
Rozmerový výkres koncovej krytky nosného C profilu: doska W × H = 68 × 67 mm, hrúbka t = 3 mm, hĺbka prítlačného dielu D = 40 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres: pohľad zo strany nosného C profilu, zboku a zhora na prítlačný diel. Rozmery podľa výkresu výrobcu.

Rýchly výber

PoužitieUzavretie konca nosného C profilu samonosnej posuvnej brány – chráni vnútro profilu a tvorí jeho zakončenie
VýberVyberte podľa profilu 68 × 68 × 3,5 mm – koncová krytka musí zodpovedať prierezu nosného C profilu
PodmienkyZinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície

O produkte

Koncová krytka profilu uzatvára otvorený koniec nosného C profilu samonosnej posuvnej brány. Skladá sa z čelnej dosky a prítlačného dielu, ktorý sa zasunie do nosného C profilu a upevní skrutkami.

Čelná doska má rozmery W × H rovné 68 × 67 mm a hrúbku t 3 mm. Prítlačný diel sa zasúva do nosného C profilu do hĺbky D 40 mm.

Hmotnosť jedného kusa je 0,22 kg. Koncová krytka je vhodná pre profil 68 × 68 × 3,5 mm.

Rozmery

Čelná doska W × H68 × 67 mm
Hrúbka dosky t3 mm
Hĺbka prítlačného dielu D40 mm
Šírka prítlačného dielu45 mm
Pre profil68 × 68 × 3,5 mm
Hmotnosť0,22 kg
Rozmery podľa výkresu výrobcu a údajov v ponuke.

Materiál a povlak

Materiáloceľ
Povlakzinkový

Predajná jednotka

Predajná jednotka1 ks
Hmotnosť jednotky0,22 kg
Hmotnosť podľa údajov dodávateľa (orientačná hodnota).

Výber a montáž

  • ✓Skontrolujte prierez nosného C profilu – koncová krytka je vhodná pre profil 68 × 68 × 3,5 mm.
  • ✓Zasuňte prítlačný diel do konca nosného C profilu tak, aby čelná doska priliehala k jeho čelu.
  • ✓Dotiahnite skrutky prítlačného dielu, kým koncová krytka nebude držať na nosnom C profile bez vôle.

Dôležité

Koncová krytka nenahrádza doraz ani obmedzovač pohybu brány. Krajné polohy krídla určujú koncové dorazy a dorazy na bránu.
