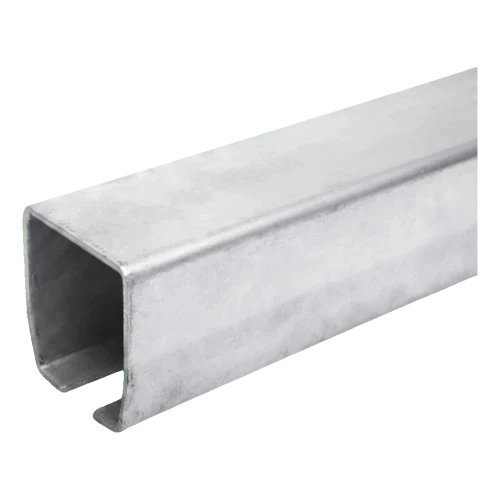

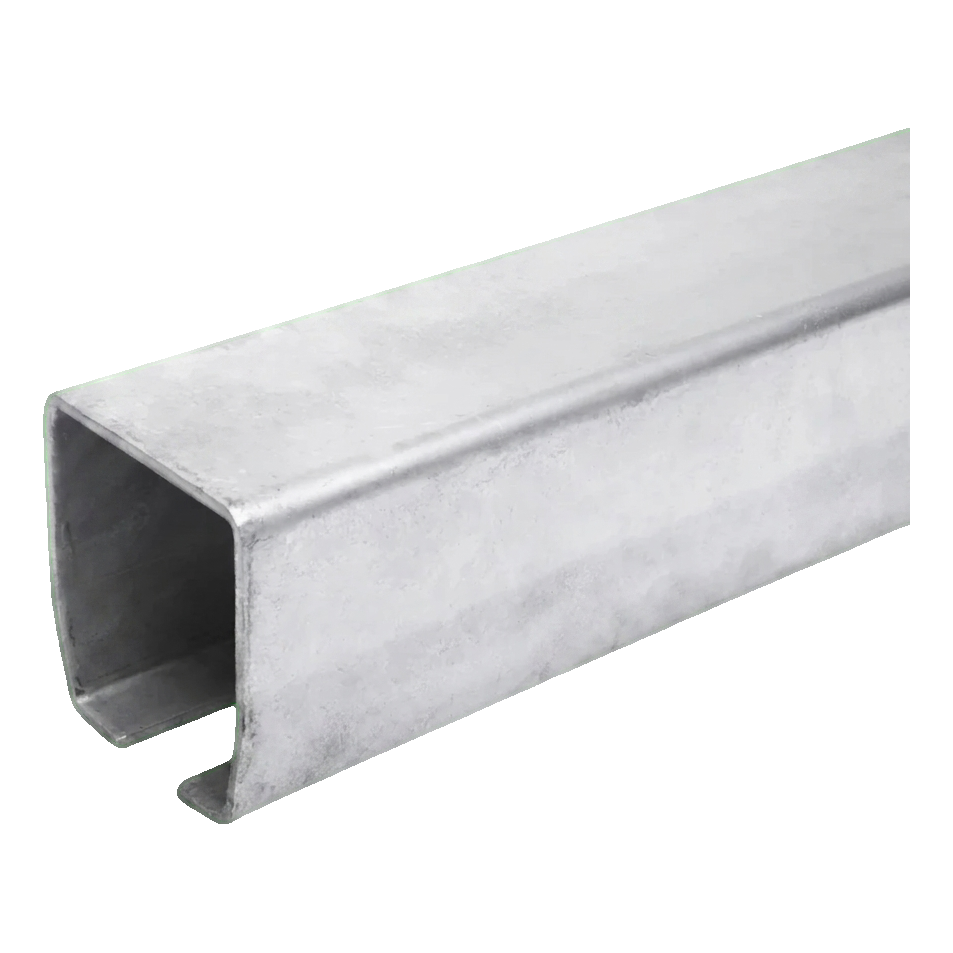

PSG vodná koľajnica pre posuvnú bránu – ceovník 140×140×6 mm, dĺžka 6 m, pozinkovanie žiarové

Prejsť na spätnú väzbu k produktu

Vodná koľajnica PSG pre posuvnú bránu, ceovník 140×140×6 mm, dĺžka 6000 mm. Konštrukčná oceľ s žiarovým pozinkovaním, hmotnosť 130,56 kg. Hrúbka steny 6 mm, spodná štrbina 38 mm, uhol sklonu 17°.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 482,05 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Dostupnosť:
Dočasne nedostupné
Nedostupné

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Oceľ

Popis

Nosný C profil pre posuvnú bránu · 140 × 140 mm · 6 m

C profil 140 × 140 mm so stenou 6 mm a štrbinou 38 mm, dĺžka 6000 mm, žiarový zinok – nosný prvok krídla samonosnej posuvnej brány

140 × 140 mmprierez
6 mmstena
6 mdĺžka

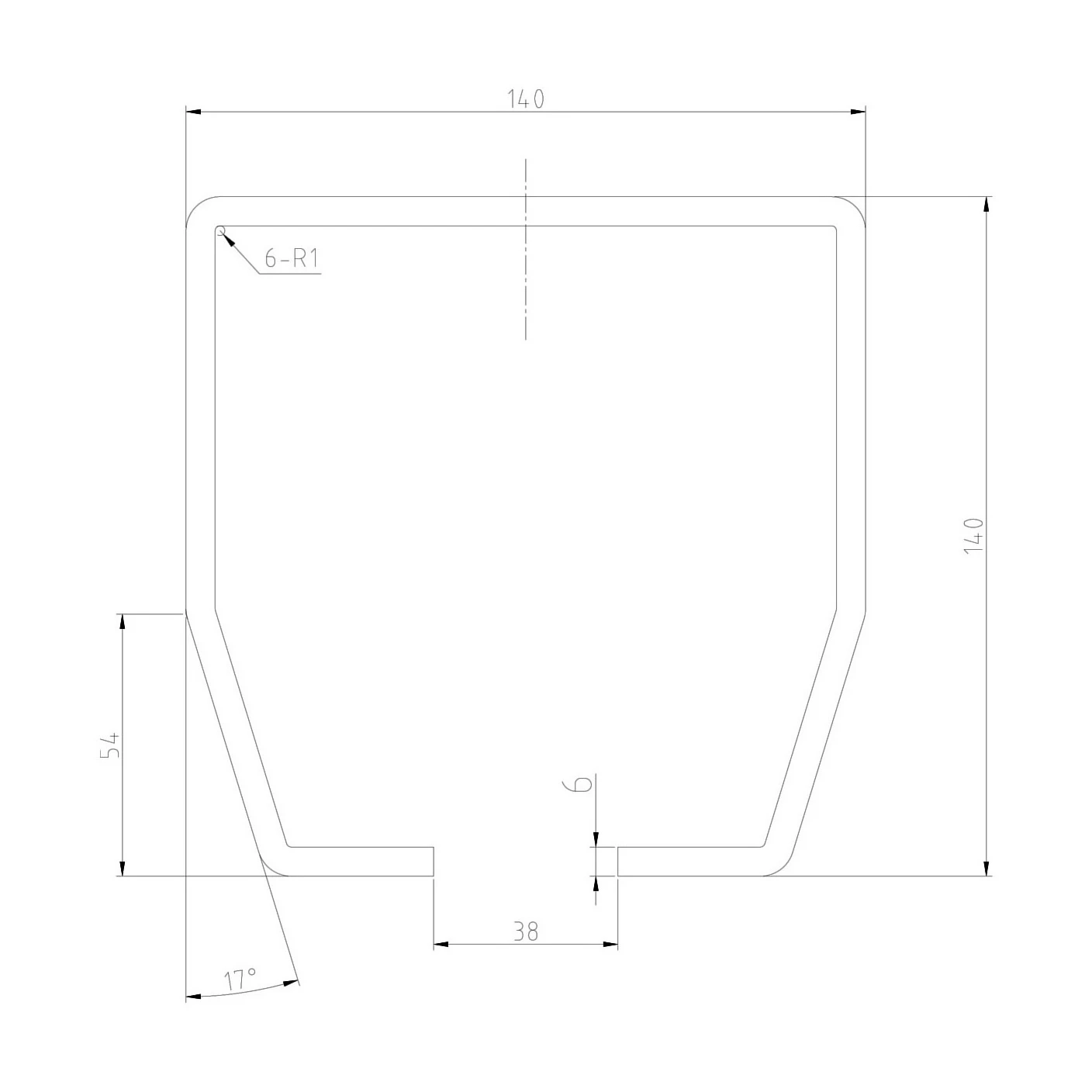

Rozmerový výkres nosného C profilu: profil a × h = 140 × 140 mm, stena s = 6 mm, štrbina 38 mm, dĺžka L = 6000 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres: prierez profilu a bočný pohľad (prerušený). Rozmery podľa výkresu výrobcu.

Rýchly výber

PoužitieNosný profil krídla samonosnej posuvnej brány – v profile sa pohybujú pojazdové vozíky
VýberVozíky, koncovú krytku profilu a nábehové koliesko vyberte podľa profilu 140 × 140 mm
PodmienkyŽiarové pozinkovanie chráni oceľ pred koróziou; miesta rezania a zvárania ošetrite zinkovou farbou

O produkte

Nosný C profil tvorí nosný prvok krídla samonosnej posuvnej brány. Upevňuje sa na spodnú hranu krídla a v jeho vnútri sa pohybujú pojazdové vozíky upevnené na základe.

Prierez má vonkajšie rozmery a × h rovné 140 × 140 mm a stenu s 6 mm. V spodnej stene je štrbina 38 mm, cez ktorú prechádzajú konzoly vozíkov. Dĺžka profilu L je 6000 mm; rozmery pochádzajú z výkresu výrobcu.

Profil je žiarovo pozinkovaný (žiarový zinok), čo ho chráni pred koróziou v bežných podmienkach. Hmotnosť kusa je 130,56 kg.

Rozmery

Vonkajší prierez a × h140 × 140 mm
Hrúbka steny s6 mm
Šírka štrbiny38 mm
Dĺžka L6000 mm
Rozmery podľa výkresu výrobcu.

Materiál a povlak

Materiáloceľ
Povlakžiarový zinok

Predajná jednotka

Predajná jednotka1 ks
Hmotnosť jednotky130,56 kg
Hmotnosť podľa údajov dodávateľa (orientačná hodnota).

Výber a montáž

  • ✓Vyberte pojazdové vozíky podľa profilu 140 × 140 mm – profil a vozíky musia patriť do rovnakého rozmerového radu systému.
  • ✓Upevnite profil na spodnú hranu krídla štrbinou nadol; štrbina 38 mm vedie vozíky.
  • ✓Miesta rezania a zvárania ošetrite zinkovou farbou a konce profilu uzavrite koncovou krytkou s kolieskom.

Dôležité

Prípustnú hmotnosť a dĺžku krídla určuje sada pre samonosnú bránu, nie samotný profil. Pred výberom profilu skontrolujte parametre vozíkov.
