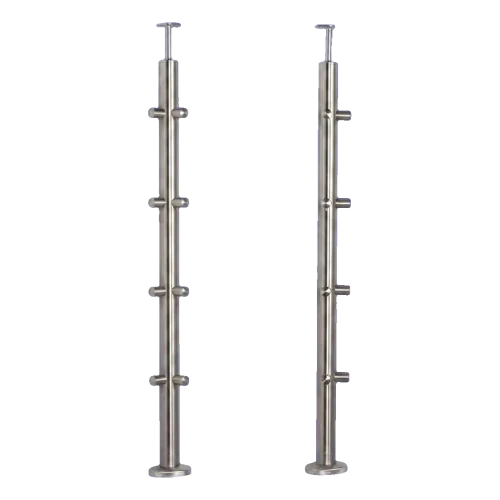

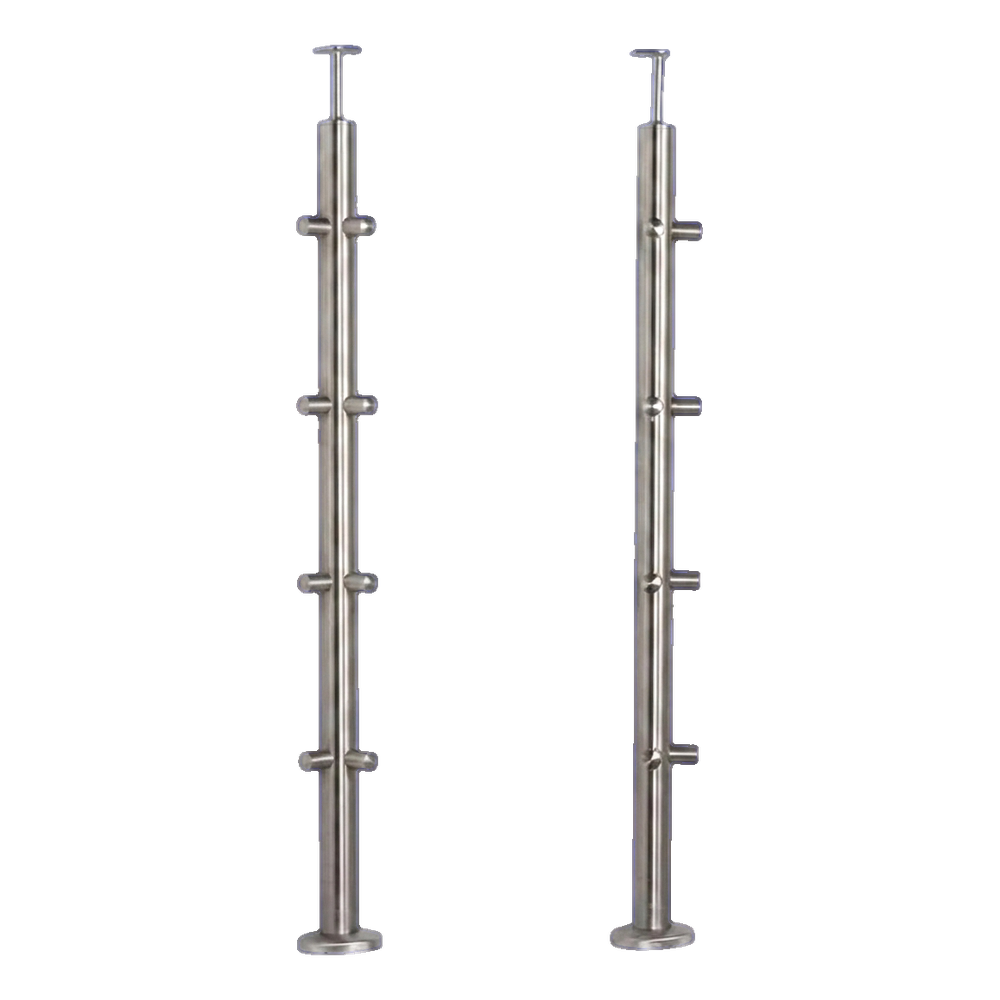

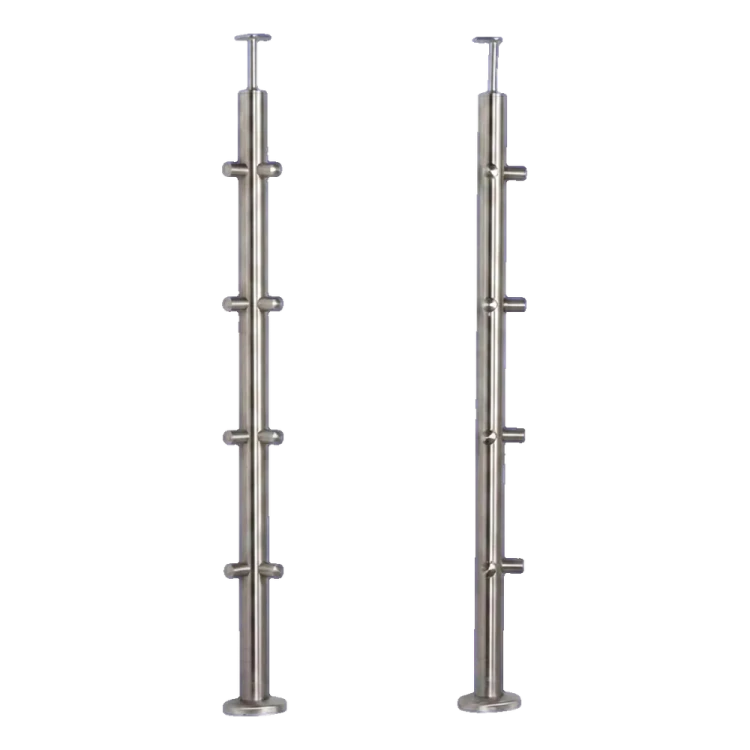

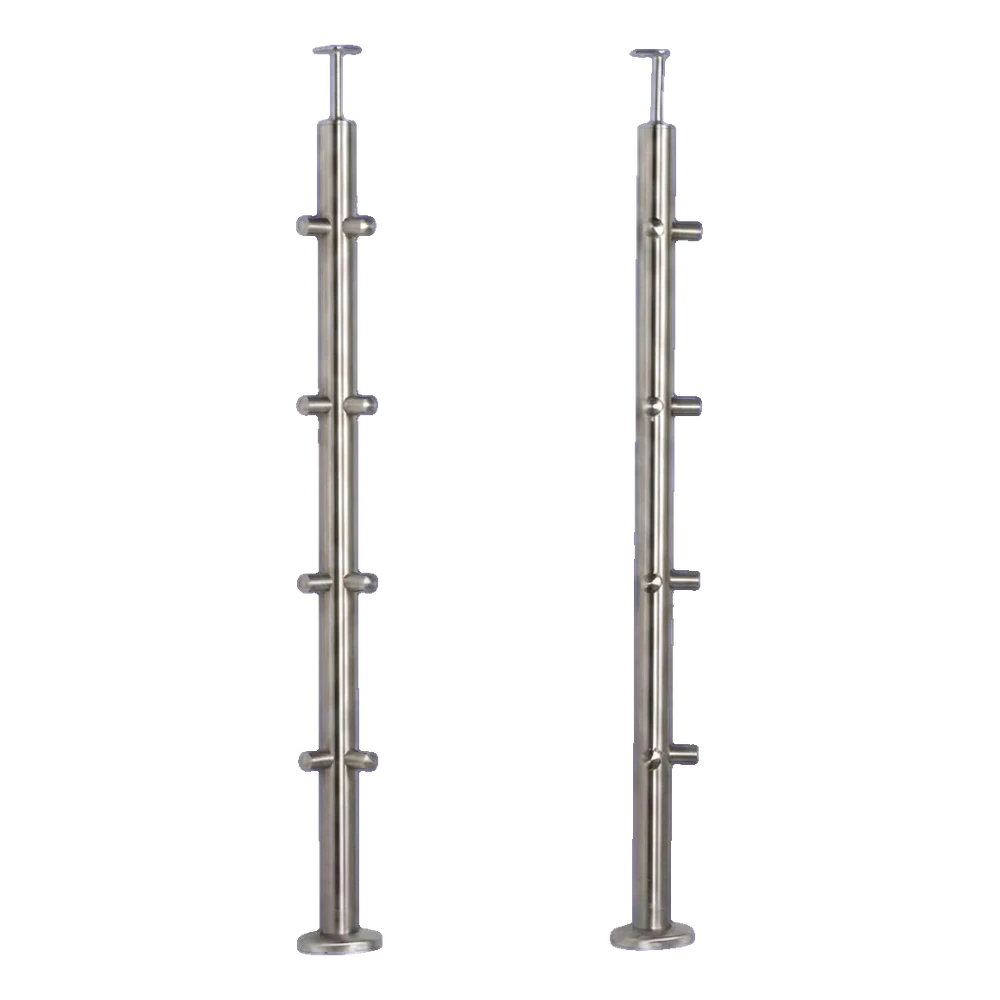

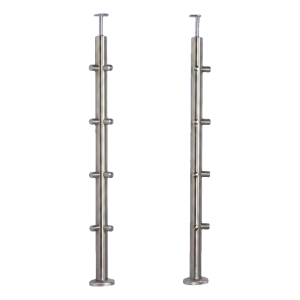

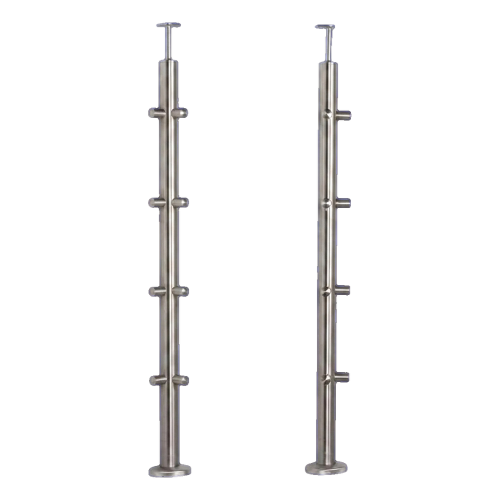

PSG rohový stĺpik zábradlia z nehrdzavejúcej ocele AISI 304 fi 42,4 mm H960 – montáž do podlahy
Zanechať spätnú väzbu k produktu
Rohový stĺpik zábradlia PSG z nehrdzavejúcej ocele AISI 304, fi 42,4 mm, výška 960 mm. Hrúbka steny 2 mm, satinované prevedenie. 8 držiakov na rúrky fi 12 mm, rohový držiak madla. Montáž do podlahy, hmotnosť 3,16 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-205
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážny systém 42,4 mm
Popis
PSG rohový stĺpik zábradlia z nehrdzavejúcej ocele AISI 304 fi 42,4 mm H960 – montáž do podlahy
Rohový stĺpik zábradlia PSG z brúsenej nehrdzavejúcej ocele AISI 304 je pevná a estetická základňa pre moderné balkónové a schodiskové zábradlia. Vďaka rohovej konštrukcii s 8 držiakmi (po 4 z každej strany) určenými pre výplňové rúrky ø 12 mm, tvorí stĺpik kompletný rohový bod systému zábradlia ø 42,4 mm. Montáž do podlahy zabezpečuje stabilitu a satinové prevedenie dodáva celku elegantný, profesionálny vzhľad.
Spojky a upevnenia madiel priložené k sade nie sú natrvalo zmontované — odporúča sa ich lepenie anaeróbnym lepidlom pre nehrdzavejúcu oceľ. Vďaka tomu získa inštalatér možnosť regulácie a prispôsobenia stĺpika podmienkam na stavbe a v prípade potreby — skrátenia stĺpika, napr. z dôvodu nerovnosti podlahy.
Technické parametre stĺpika
- Materiál: nehrdzavejúca oceľ AISI 304, satinované prevedenie (brúsené)
- Priemer stĺpika: ø 42,4 mm
- Hrúbka steny: 2 mm
- Výška stĺpika: 960 mm
- Celková výška s madlom: 1002,4 mm
- Rozostup montážnych otvorov: 190 mm (4 úrovne, po 190 mm)
- Vzdialenosť najnižšieho otvoru od základne: 200 mm
- Závitové otvory: 2 × M6 na každej úrovni, rozmiestnené pod uhlom 90°
- Počet držiakov: 8 ks (4 + 4, po dvoch stranách rohu)
- Priemer výplňovej rúrky: ø 12 mm
- Montáž: do podlahy
- Hmotnosť: 3,16 kg
- EAN: 5903313202107

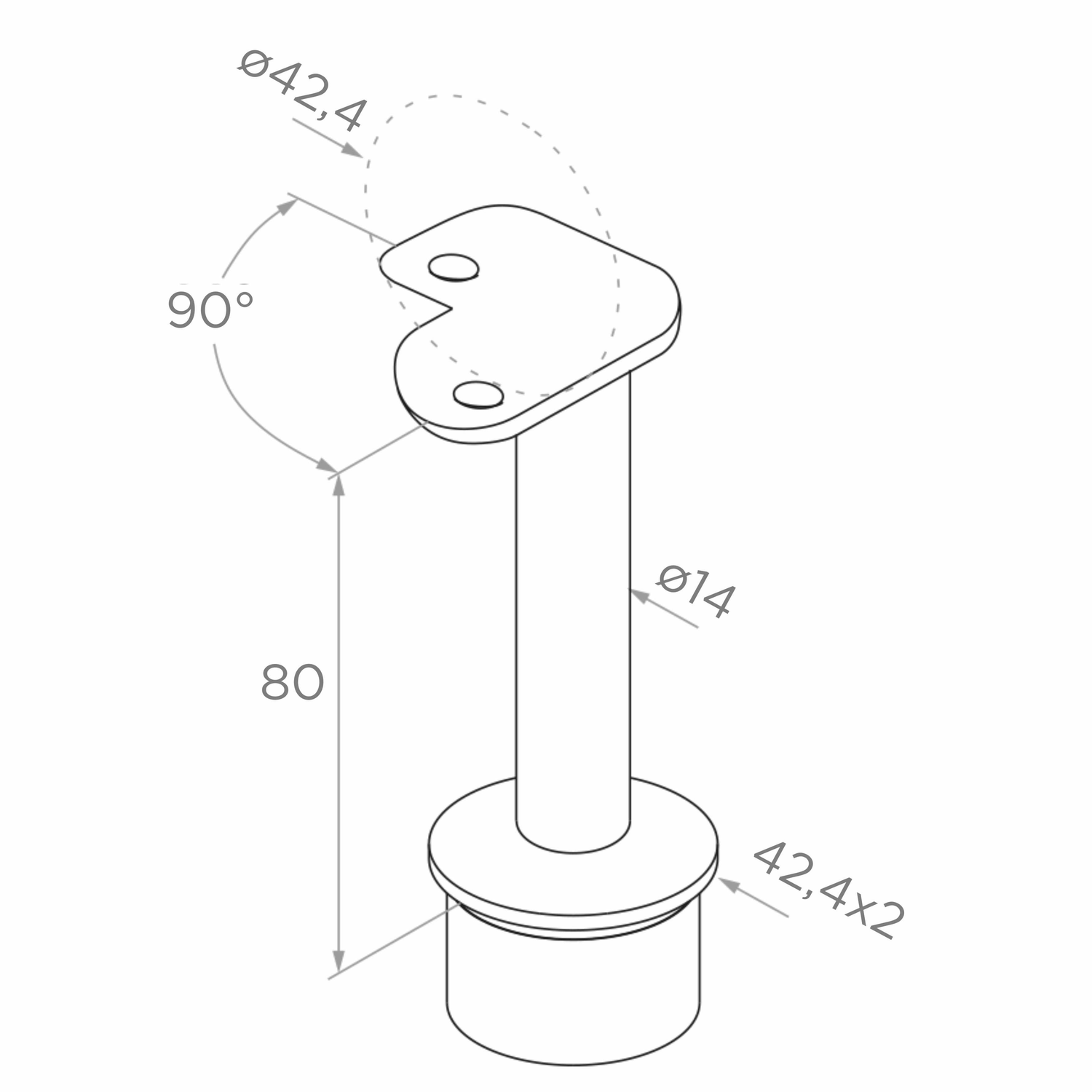

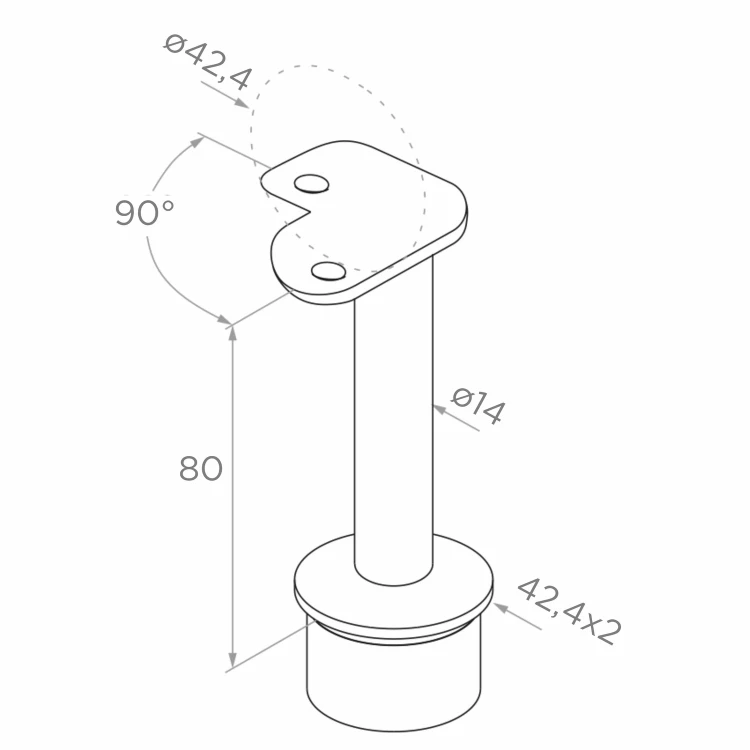

Rohový držiak madla
Držiak upevnený na vrchole stĺpika, vybavený rohovou plechovkou ohnutou pod uhlom 90°, umožňujúcou podopretie madla v rohu zábradlia.
- Výška drčeka: 80 mm
- Priemer drčeka: ø 14 mm
- Priemer základne (pasuje do rúry): ø 42,4 × 2 mm
- Priemer madla: ø 42,4 mm
- Uhol montážnej plechovky: 90°

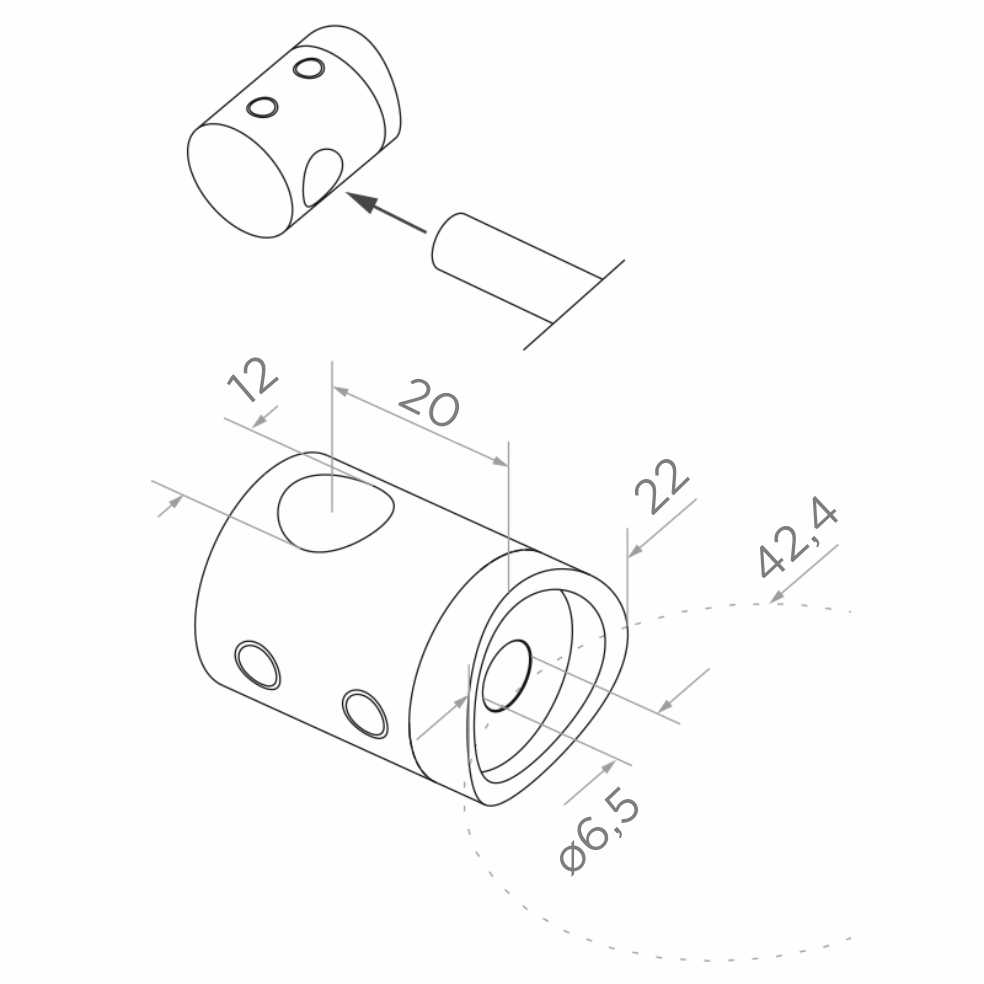

Priechodný držiak výplňovej rúrky
Držiak s podrezom prispôsobeným rúre stĺpika, upevnený skrutkou cez montážny otvor. Umožňuje priechodné vedenie výplňových rúrok.
- Priemer otvoru na rúrku: ø 12 mm
- Vonkajší priemer držiaka: ø 22 mm
- Hĺbka (vzd. k osi otvoru): 20 mm
- Priemer montážneho otvoru: ø 6,5 mm
- Prispôsobenie k rúre: ø 42,4 mm

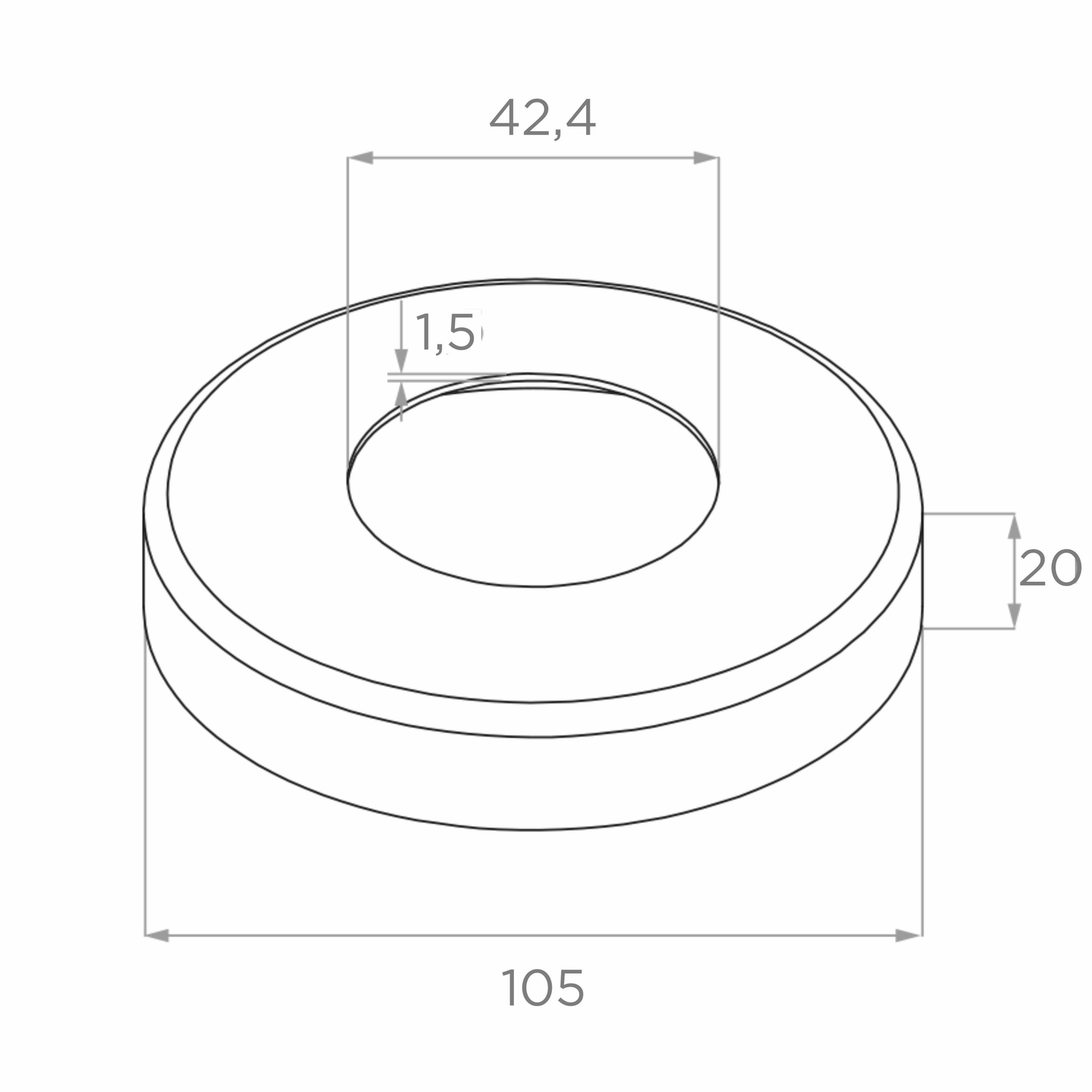

Krycia rozeta základne
Rozeta nasadzovaná na spodnú časť stĺpika, zakrývajúca miesto montáže v podlahe a dodávajúca dokončeniu profesionálny vzhľad.
- Vonkajší priemer: 105 mm
- Priemer vnútorného otvoru: ø 42,4 mm
- Výška: 20 mm
- Hrúbka plechu: 1,5 mm

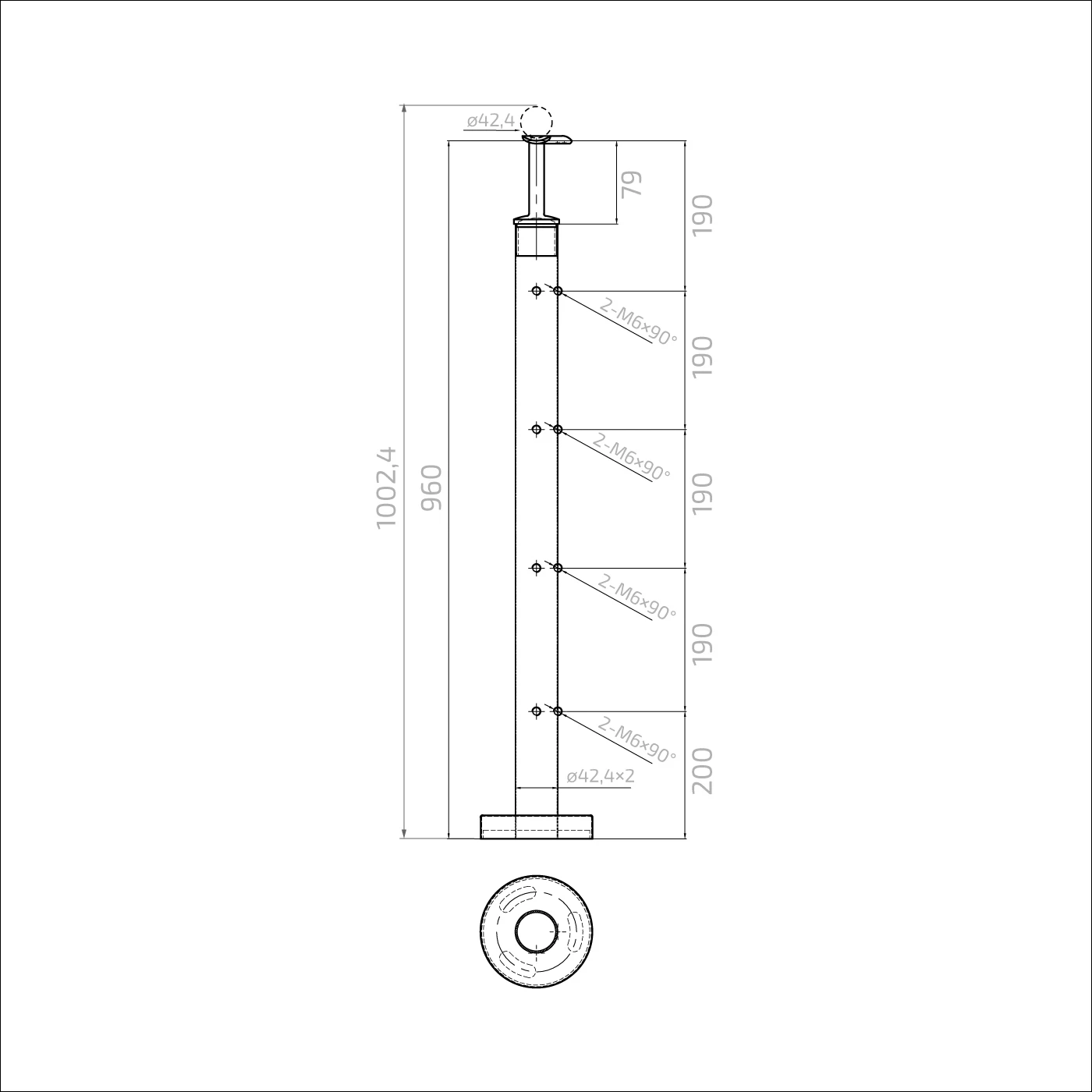

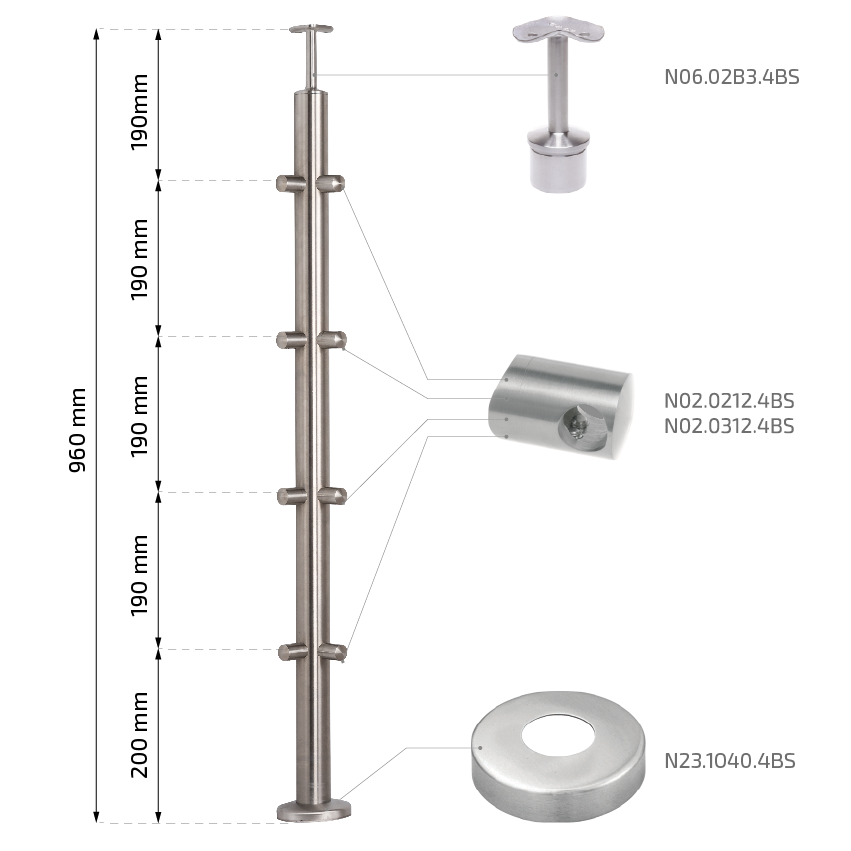

Rozmerová schéma stĺpika

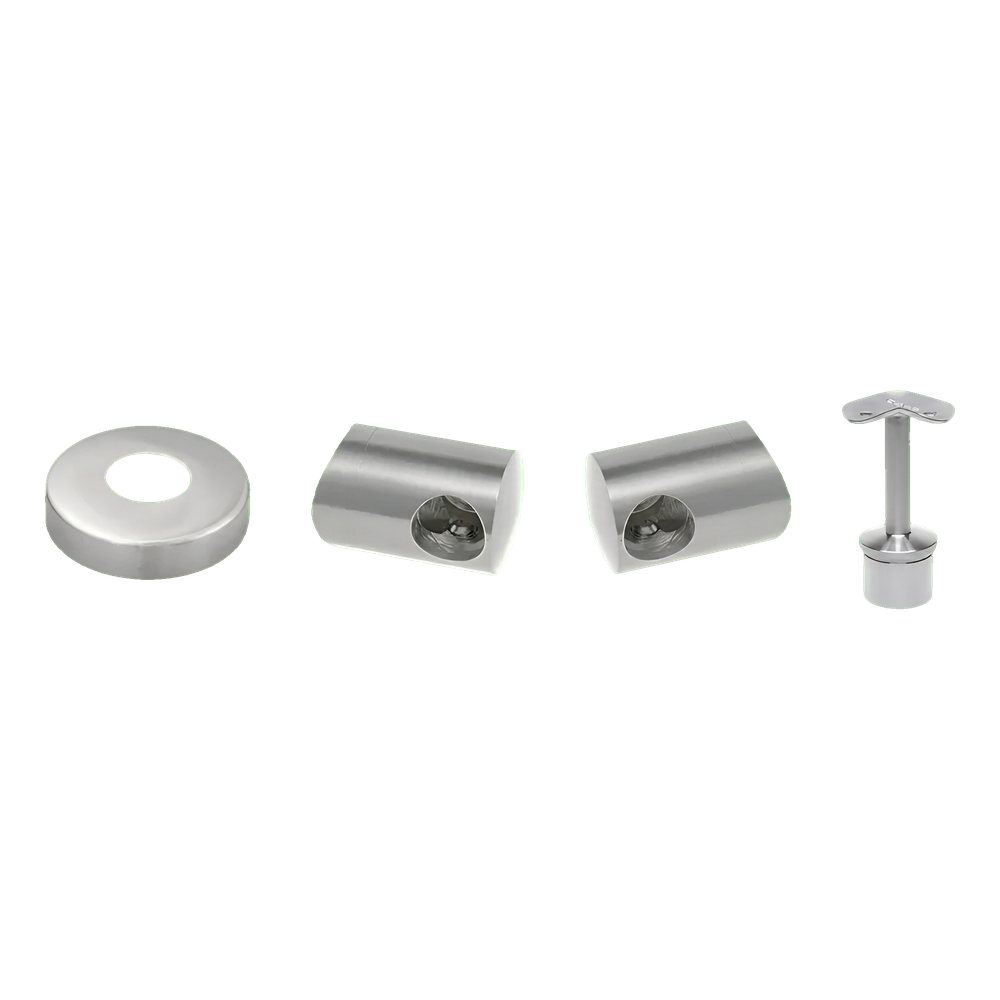

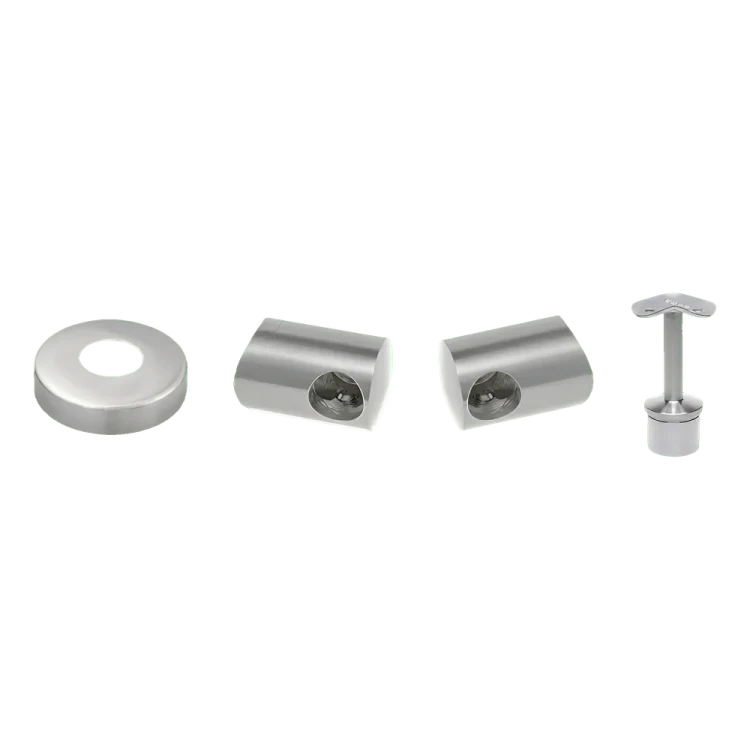

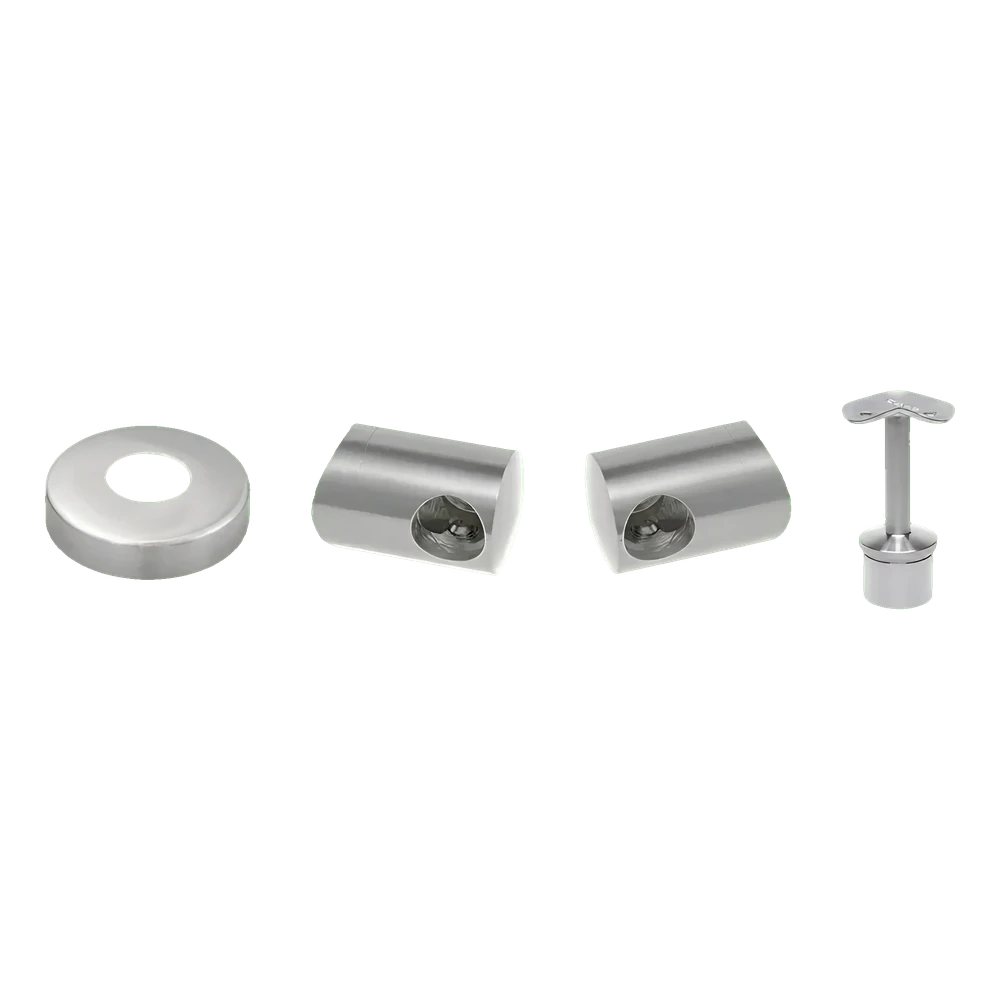

Obsah sady
- Rohový stĺpik fi 42,4 × 960 mm — 1 ks
- Krycia rozeta základne — 1 ks
- Priechodné držiaky rúrky ø 12 mm — 2 × 4 ks (spolu 8 ks)
- Rohový držiak madla — 1 ks
