PSG priechodný držiak na zábradlie pre tyč fi 12 mm – AISI 304 satén, montáž na plochu

Prejsť na spätnú väzbu k produktu

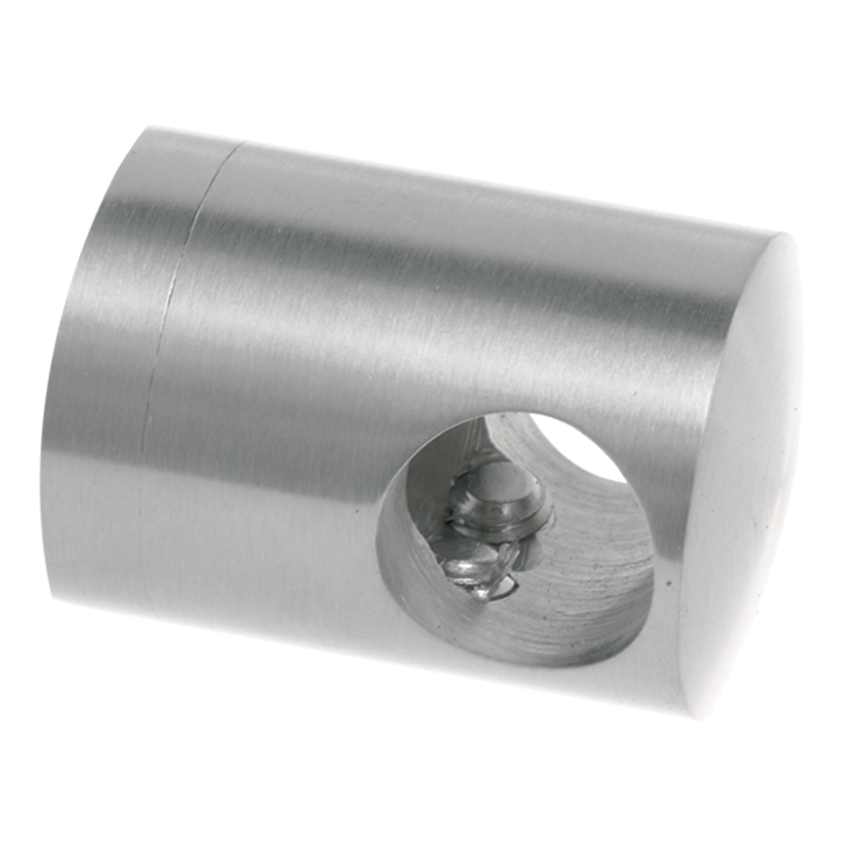

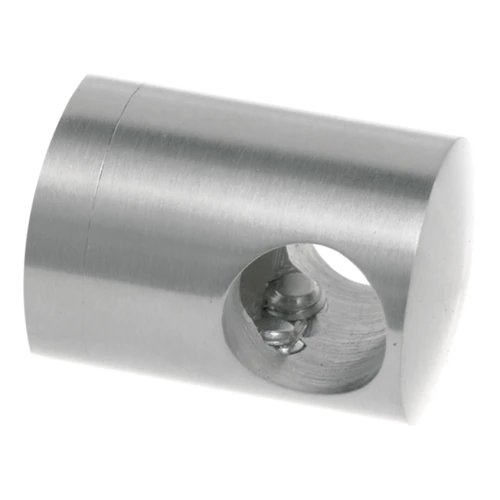

Priechodný držiak PSG pre tyč fi 12 mm z nehrdzavejúcej ocele AISI 304, saténové prevedenie. Priemer korpusu 22 mm, montážny otvor fi 6,5 mm. Hmotnosť 0,054 kg. Montáž na plochu.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 1,24 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] uchwyty-do-wypelnien #131

  • Materiál AISI 304
  • Výplň (tyč / lanko) Guľatá tyč Ø 12 mm
  • Povrchová úprava Satén
  • Typ držiaka Priechodný
  • Montážny systém Plochý

Popis

PSG priechodný držiak na zábradlie pre tyč fi 12 mm – AISI 304 satén, montáž na plochu

Priechodný držiak na zábradlie PSG pre tyč fi 12 mm – nehrdzavejúca oceľ AISI 304, saténové prevedenie
Priechodný držiak na zábradlie PSG pre tyč fi 12 mm – nehrdzavejúca oceľ AISI 304, saténové prevedenie

Priechodný držiak pre tyč alebo rúru s priemerom fi 12 mm, určený na montáž na plochý povrch. Vďaka kompaktnej, cylindrickej konštrukcii z nehrdzavejúcej ocele AISI 304 v saténovom prevedení sa prvok dokonale hodí k moderným systémom zábradlí a skleno-kovovým výplniam. Držiak zabezpečuje stabilitu a požadovanú tuhosť celej konštrukcie — tyč prechádza cez korpus, čo zaručuje spoľahlivé a trvalé spojenie.

Priechodná konštrukcia držiaka umožňuje rýchlu montáž výplní zábradlí — stačí pretiahnuť tyč cez otvor a zablokovať zatlačovacou skrutkou. Je to riešenie, ktoré skracuje čas práce montážnym tímom a eliminuje potrebu používať dodatočné spojky.

Technický výkres priechodného držiaka s rozmermi – priemer 22 mm, otvor fi 12 mm, montážny otvor fi 6,5 mm
Technický výkres priechodného držiaka s rozmermi – priemer 22 mm, otvor fi 12 mm, montážny otvor fi 6,5 mm

Rozmery a technické parametre

  • Vonkajší priemer korpusu: 22 mm
  • Priemer priechodného otvoru (pre tyč/rúru): fi 12 mm
  • Vzdialenosť od čela k osi priechodného otvoru: 20 mm
  • Priemer montážneho otvoru (osiového): fi 6,5 mm
  • Materiál: nehrdzavejúca oceľ AISI 304
  • Povrchová úprava: satén
  • Systém montáže: plochý (na plochu)
  • Hmotnosť: 0,054 kg
  • EAN: 5901289671453

Použitie a montáž

Priechodný držiak je určený pre systémy zábradlí s tyčovou alebo rúrkovou výplňou. Montuje sa priamo na plochý povrch — stĺpik, profil alebo plech — pomocou osiového otvoru fi 6,5 mm. Tyč s priemerom fi 12 mm prechádza cez priečny otvor, čo zabezpečuje rovnomerné rozloženie zaťaženia a eliminuje vôle. Nehrdzavejúca oceľ AISI 304 zaručuje vysokú odolnosť proti korózii, vďaka čomu sa prvok hodí tak pre vnútorné, ako aj vonkajšie použitie.
