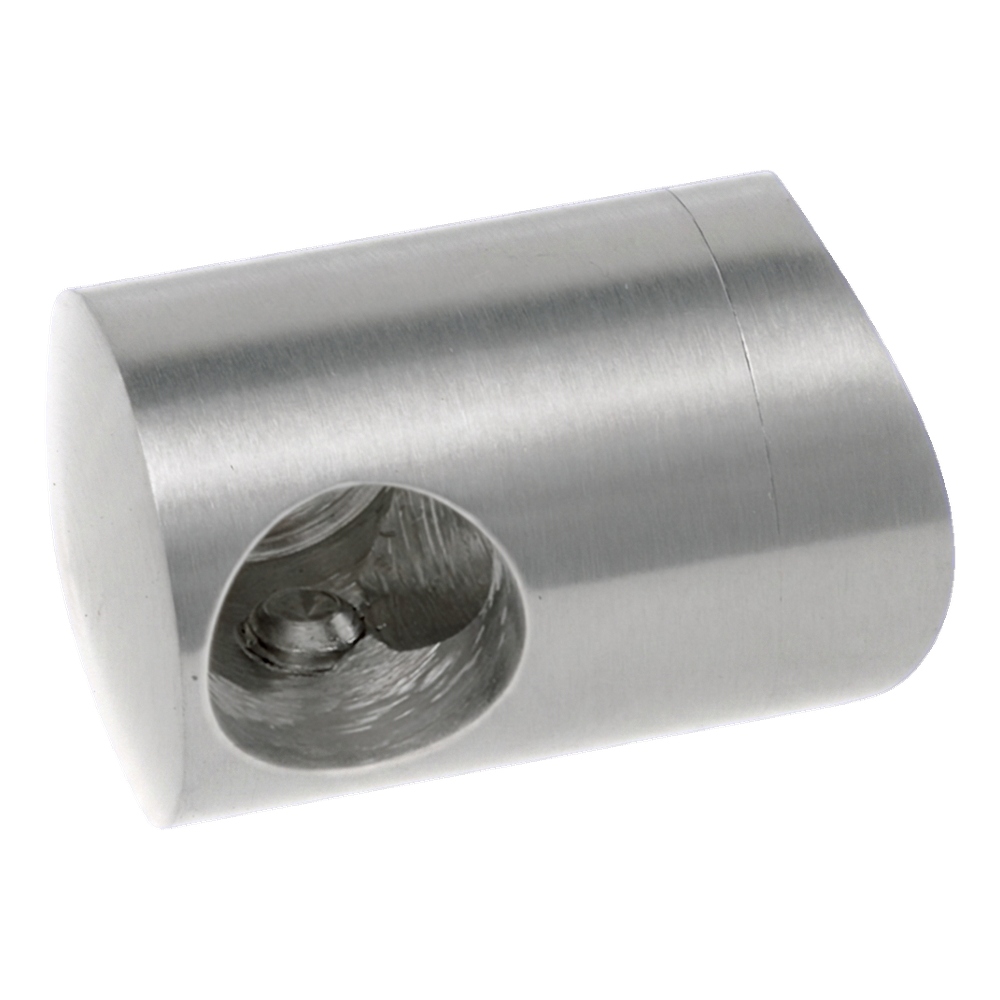

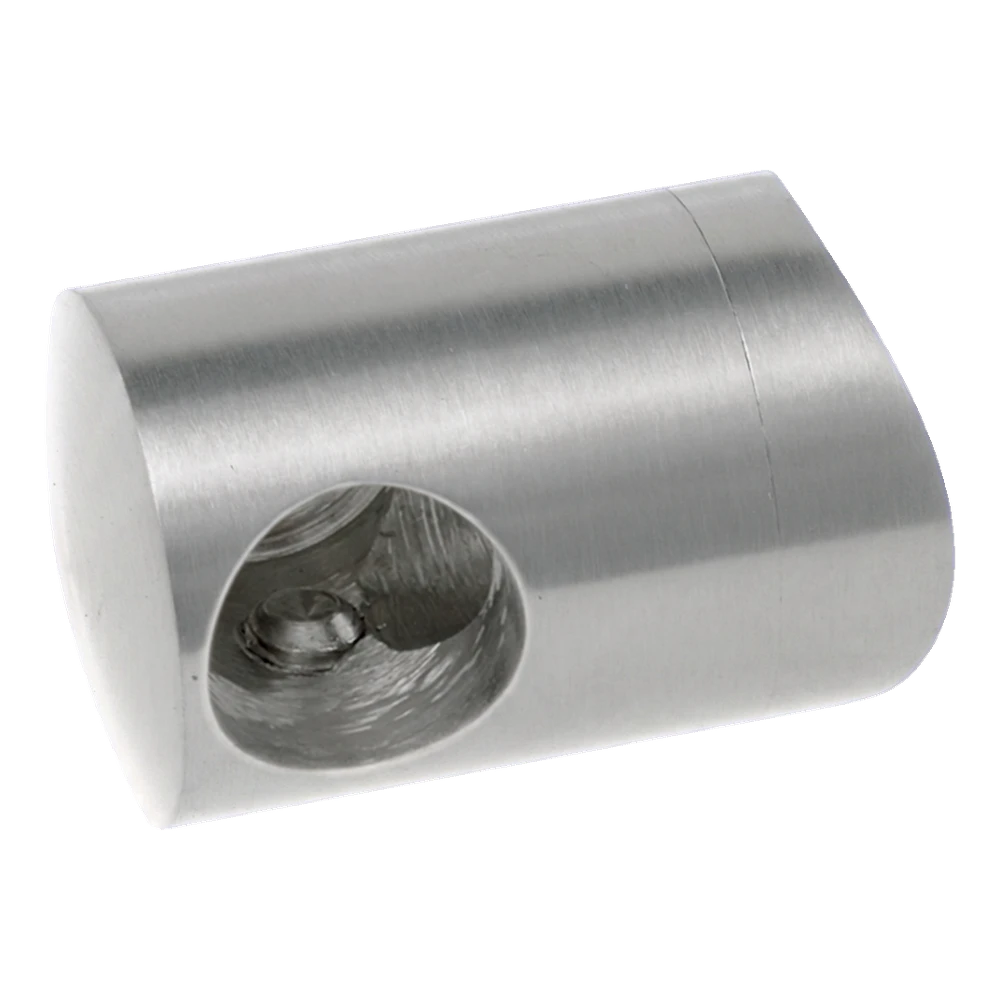

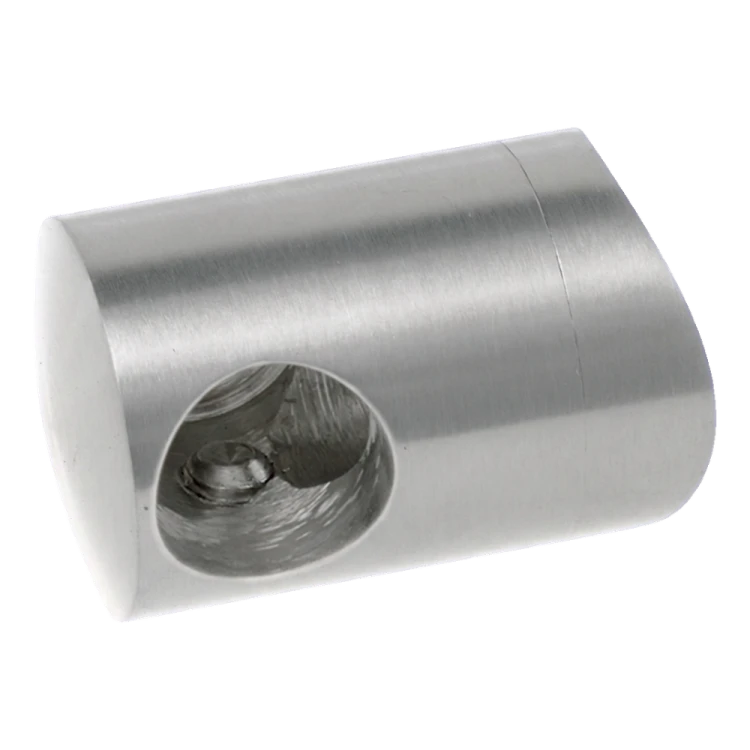

PSG pravý koncový úchyt zábradlový pre tyč fi 12 mm na rúru fi 42,4 mm – nerezová oceľ AISI 304 satén
Zanechať spätnú väzbu k produktu
Pravý koncový úchyt PSG z nerezovej ocele AISI 304, povrchová úprava satén. Pre tyč fi 12 mm na rúru fi 42,4 mm. Vonkajší priemer korpusu 22 mm, montážny otvor fi 6,5 mm. Vzdialenosť osi od základne 20 mm. Hmotnosť 0,048 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-985
Vlastnosti produktu
[PIM] uchwyty-do-wypelnien #131
- Materiál AISI 304
- Výplň (tyč / lanko) Guľatá tyč Ø 12 mm
- Povrchová úprava Satén
- Typ držiaka Koncový pravý
- Montážny systém 42,4 mm
Popis
PSG pravý koncový úchyt zábradlový pre tyč fi 12 mm na rúru fi 42,4 mm – nerezová oceľ AISI 304 satén
Pravý koncový úchyt (štartovací) pre tyč s priemerom fi 12 mm, určený na montáž na nosnej rúre fi 42,4 mm. Prvok slúži na spojenie zábradlových výplní so stĺpikmi — zabezpečuje požadovanú tuhosť konštrukcie a estetické dokončenie koncovky tyče. Vyrobený z nerezovej ocele AISI 304 v povrchovej úprave satén, čo zaručuje vysokú odolnosť proti korózii a elegantný, matný vzhľad prispôsobený populárnym zábradlovým systémom.
Cylindrický korpus má priechodný otvor pre tyč fi 12 mm, dva otvory pod prítlačné skrutky umožňujúce spoľahlivé zablokované tyče a centrálny montážny otvor fi 6,5 mm na upevnenie na stĺpiku. Oblúkovo profilovaná základňa sa ideálne prispôsobuje zakriveniu rúry fi 42,4 mm, čo zabezpečuje stabilné a tesné priľnutie bez potreby dodatočnej obrobky.

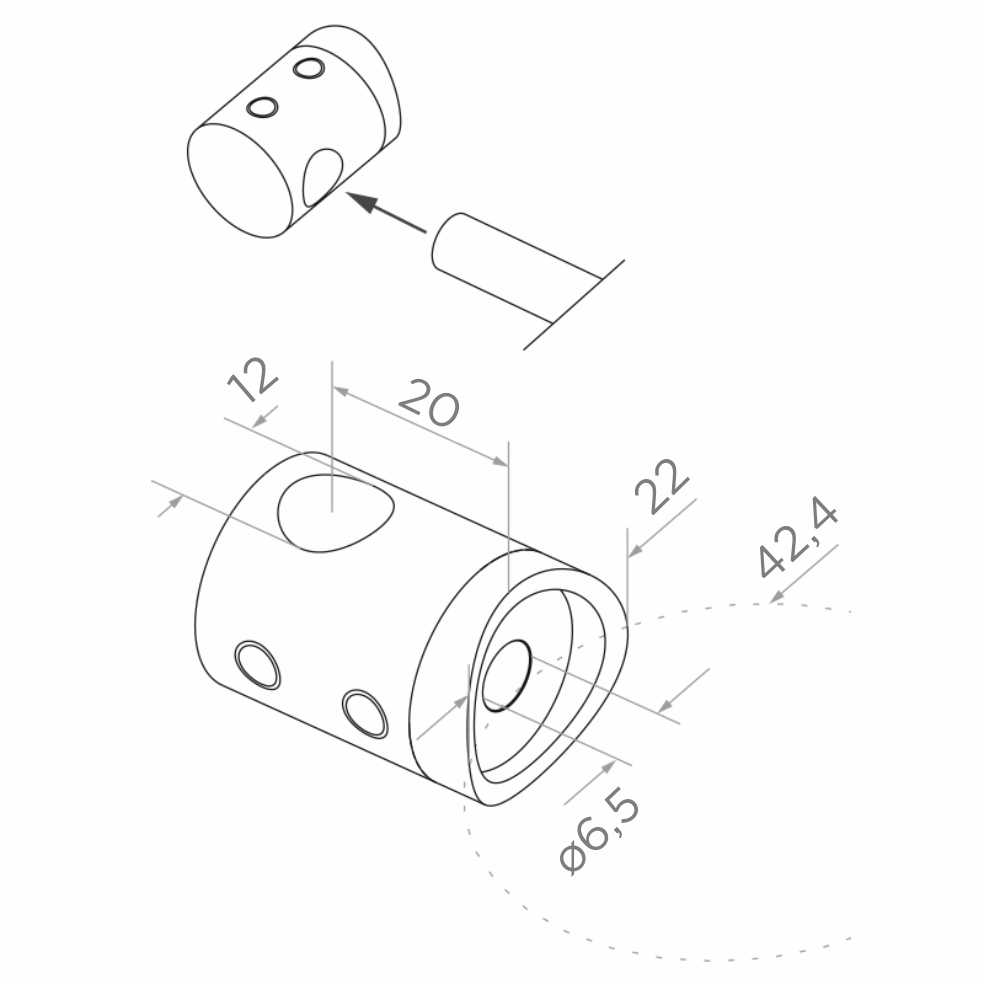

Rozmery a technické údaje
- Výrobca: PSG
- Materiál: nerezová oceľ AISI 304
- Povrchová úprava: satén
- Zábradlový systém: fi 42,4 mm
- Priemer otvoru pre tyč: fi 12 mm
- Vonkajší priemer korpusu: 22 mm
- Vzdialenosť osi otvoru od základne: 20 mm
- Priemer montážneho otvoru: fi 6,5 mm
- Priemer nosnej rúry (oblúkové podrezanie): fi 42,4 mm
- Verzia: pravá (koncová / štartovacia)
- Hmotnosť: 0,048 kg
- EAN: 5901289671392
Použitie a montáž
Úchyt sa montuje priamo na stĺpovú rúru fi 42,4 mm pomocou skrutky cez centrálny otvor fi 6,5 mm. Výplňová tyč fi 12 mm sa zavádza do bočného otvoru a blokuje prítlačnými skrutkami. Vďaka kompaktnej konštrukcii a presne profilovanej základni je montáž rýchla a nevyžaduje zváracie práce — ideálne riešenie pre montážne tímy realizujúce zábradlia z nerezovej ocele v systéme 42,4 mm.
