PSG oceľová montážna platňa na rolky posuvnej brány 100×20 mm

Prejsť na spätnú väzbu k produktu

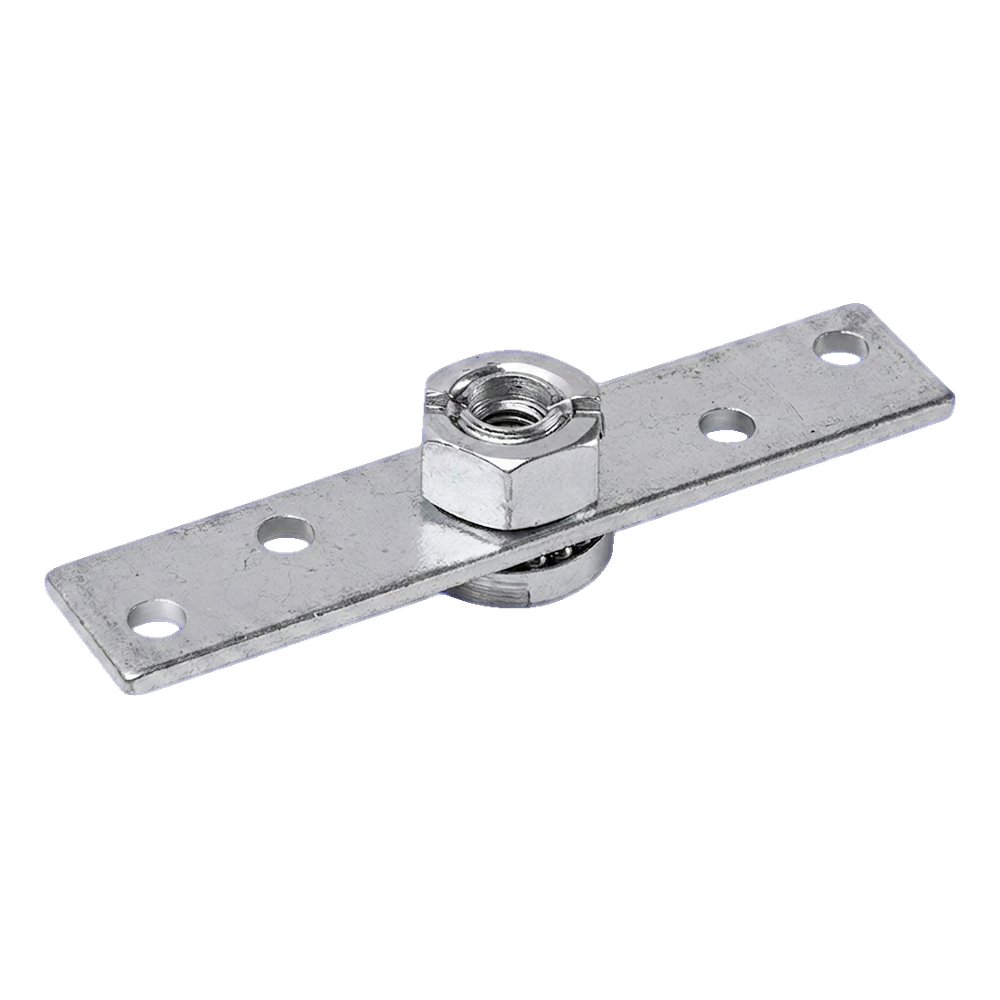

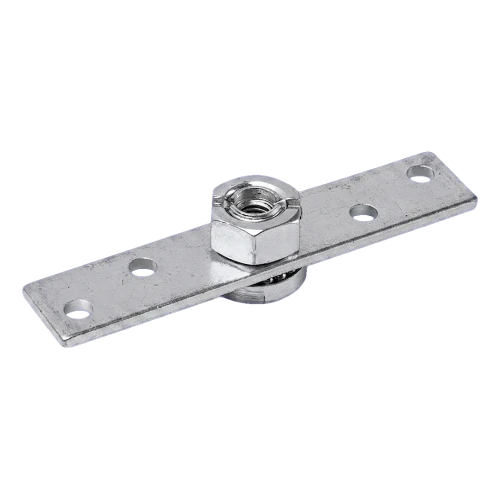

Montážna platňa PSG oceľová s otočným upevnením pre súpravu roliek posuvnej brány. Rozmery 100×20 mm, 4 montážne otvory, hmotnosť 0,08 kg. Centrálna os otáčania s maticou.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 2,24 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Oceľ

Popis

Montážna platňa pre valčeky posuvnej brány · 100 × 20 mm

Oceľová plochá tyč 100 × 20 mm so štyrmi montážnymi otvormi a stredovou osou otáčania s maticou – na otočné uchytenie zostavy valčekov

100 mmdĺžka
20 mmšírka
4 + 1montážne otvory

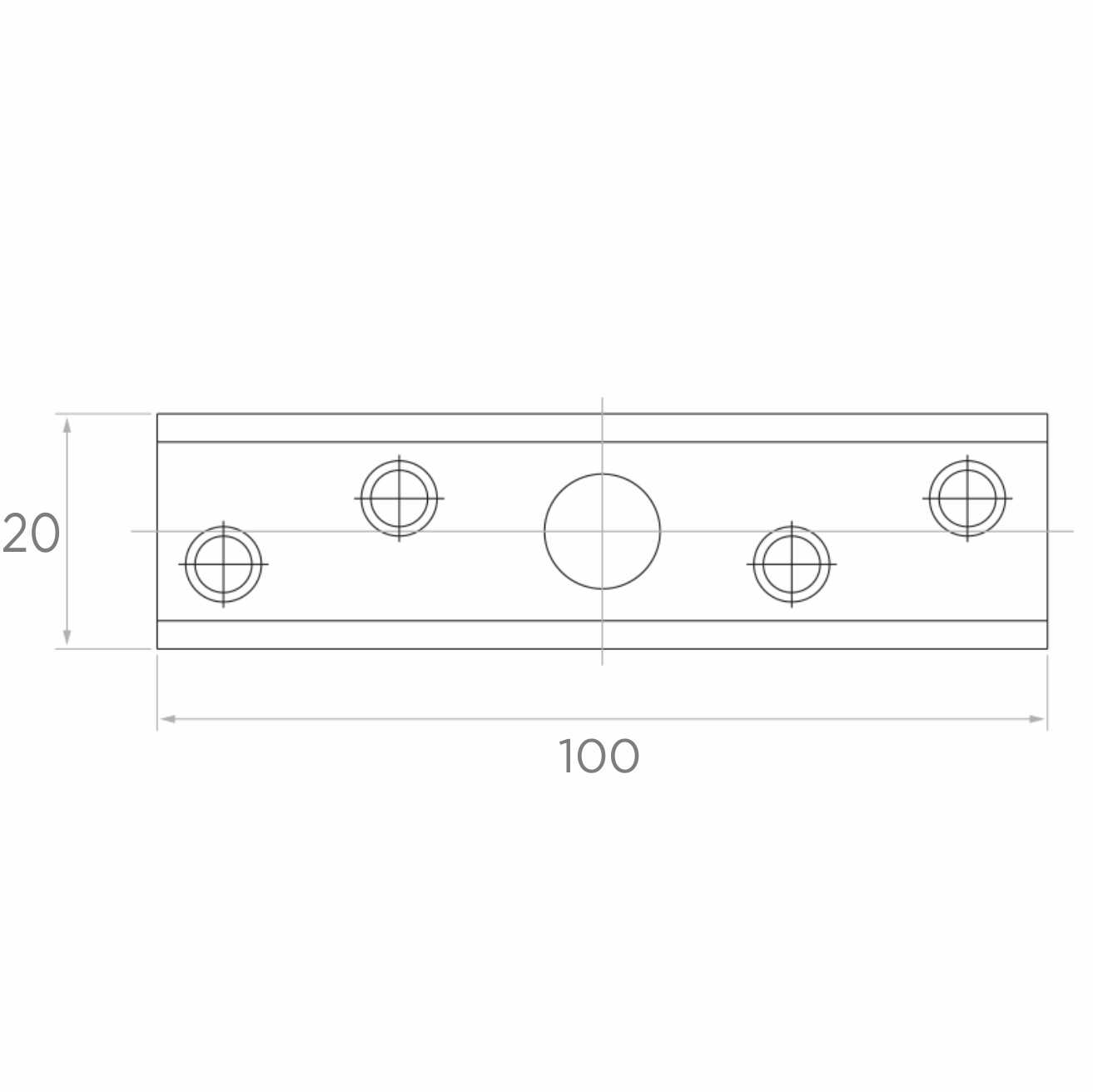

Rozmerový výkres montážnej platne: L = 100 mm, W = 20 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres: pohľad zhora a zboku. Rozmery L a W podľa výkresu výrobcu; poloha otvorov podľa výkresu, ich priemery a matica sú zobrazené ilustračne.

Rýchly výber

PoužitieOtočné uchytenie zostavy vodiacich alebo pojazdových valčekov posuvnej brány ku konštrukcii
VýberPlatňa 100 × 20 mm; valčeky vyberte podľa závitu matice v osi platne

O produkte

Montážna platňa spája zostavu valčekov posuvnej brány s konštrukciou brány alebo oplotenia. Stredová os otáčania s maticou umožňuje valčekom natočiť sa v smere koľajnice, čím sa znižuje trenie a uľahčuje nastavenie.

Platňa má dĺžku L 100 mm a šírku W 20 mm. Na oboch stranách osi má po dva montážne otvory, striedavo posunuté vzhľadom na stred platne.

Hmotnosť jedného kusu je 0,08 kg. Výrobca neuvádza nosnosť – platňu vyberte podľa zostavy valčekov.

Rozmery

Dĺžka L100 mm
Šírka W20 mm
Montážne otvory4 boczne + 1 centralny (oś obrotu)
Hmotnosť0,08 kg
Rozmery podľa výkresu výrobcu a údajov v ponuke; výrobca neuvádza priemery otvorov ani hrúbku platne.

Materiál a povlak

Materiáloceľ

Predajná jednotka

Predajná jednotka1 ks
Hmotnosť jednotky0,08 kg
Hmotnosť podľa údajov dodávateľa (orientačná hodnota).

Výber a montáž

  • ✓Umiestnite platňu na konštrukciu tak, aby os otáčania bola v línii koľajnice alebo vodiacej lišty.
  • ✓Priskrutkujte platňu cez štyri montážne otvory; spojovací materiál vyberte podľa konštrukcie.
  • ✓Upevnite zostavu valčekov na os otáčania a skontrolujte, či sa valčeky voľne natáčajú v smere koľajnice.

Dôležité

Výrobca neuvádza nosnosť platne. Prípustné zaťaženie určuje zostava valčekov a spôsob montáže.
