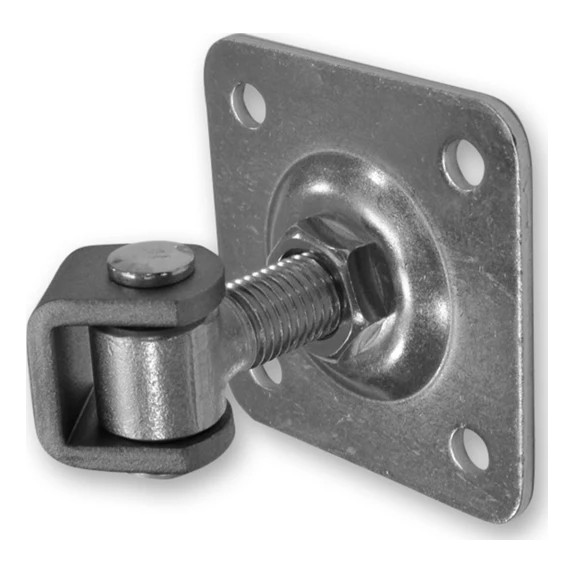

PSG nastaviteľný brankový pán M16 so štítom 75×75×4 mm oceľový
Zanechať spätnú väzbu k produktu
Nastaviteľný brankový pán PSG M16 oceľový so štítom 75×75×4 mm. Rozsah nastavenia 52-72 mm, rozstup otvorov 52×52 mm, otvory ⌀8,5 mm. Výška držiaka 35 mm, šírka 25 mm, čap ⌀12 mm. Hmotnosť 0,4 kg. Pre furty a krídlové brány.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-367
Vlastnosti produktu
[PIM] zawiasy #113
- Materiál Oceľ
- Typ závitu M16
- Spôsob montáže So štítkom
Popis
PSG nastaviteľný brankový pán M16 so štítom 75×75×4 mm oceľový
Oceľový nastaviteľný pán so závitom M16 určený na montáž fúrt a krídlových brán. Konštrukcia s nastavovacou maticou umožňuje presnú korekciu nastavenia krídla bez demontáže — ako priamo po inštalácii, tak aj počas prevádzky, napríklad pri prevísaní konštrukcie alebo tepelných deformáciách v extrémnych poveternostných podmienkach.
Montážna doska s rozmermi 75×75 mm so štyrmi upevňovacími otvormi zabezpečuje stabilný a rovnomerný prenos zaťaženia na stĺpik. Rozsah nastavenia 52–72 mm umožňuje flexibilne prispôsobiť vysunutie pánu rôznym hrúbkam profilov a stĺpikov, čo výrazne uľahčuje prácu montážnym tímom na stavbe.

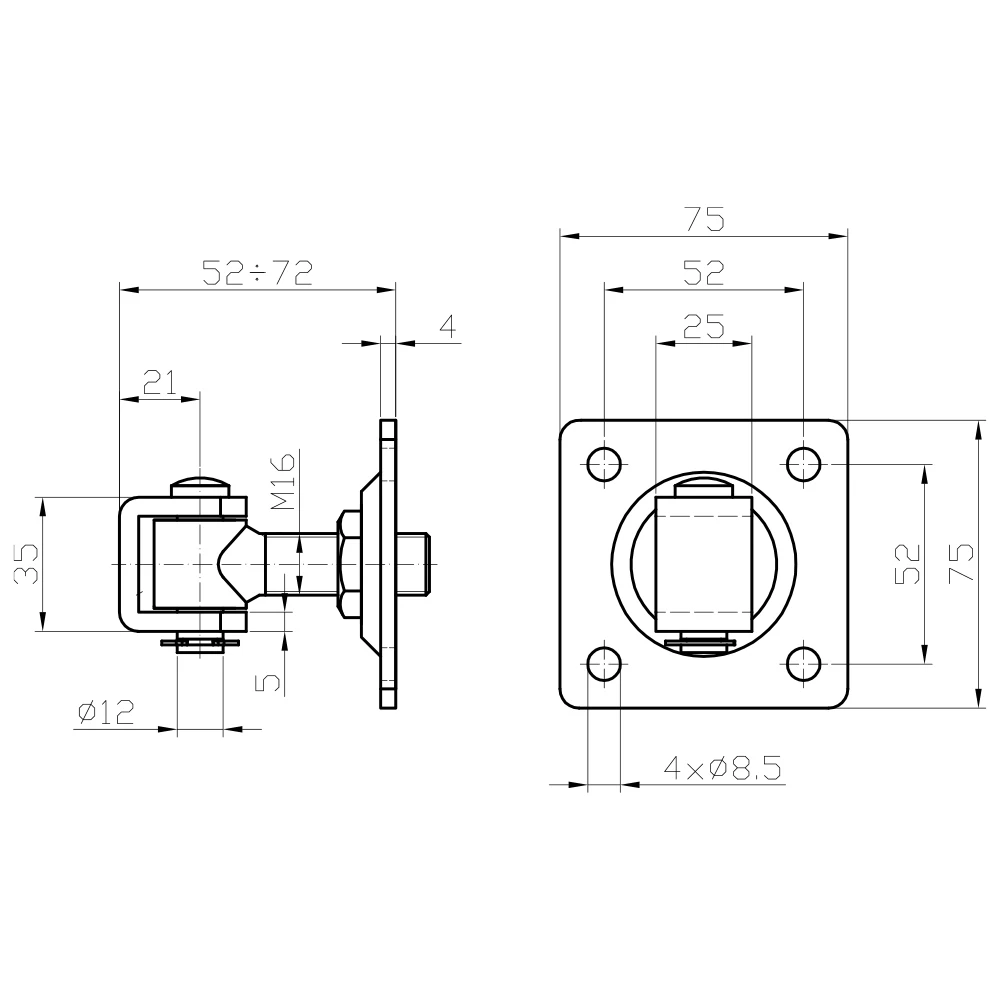

Rozmery a technické parametre
- Výrobca: PSG
- Materiál: oceľ
- Závit skrutky: M16
- Montážna doska (štít): 75 × 75 mm
- Hrúbka montážnej dosky: 4 mm
- Rozstup montážnych otvorov: 52 × 52 mm
- Priemer montážnych otvorov: 4× ⌀8,5 mm
- Rozsah nastavenia vysunutia: 52–72 mm
- Výška držiaka (vonk.): 35 mm
- Vnútorná šírka držiaka: 25 mm
- Hĺbka držiaka: 21 mm
- Hrúbka plechu držiaka: 5 mm
- Priemer čapu: ⌀12 mm
- Hmotnosť: 0,4 kg
- Určenie: furty a krídlové brány – vonkajšie použitie
Výhody pre inštalatéra
- Nastavenie po montáži — nastavovacia matica umožňuje korigovať nastavenie krídla bez demontáže pánu
- Široký rozsah nastavenia (52–72 mm) — flexibilné prispôsobenie rôznym hrúbkam stĺpikov a profilov
- Vysoká mechanická odolnosť — oceľová konštrukcia odolná voči veľkým zaťaženiam a opotrebovaniu
- Určený na prácu vonku — odolný voči atmosférickým podmienkam a teplotným zmenám
- Jednoduchá montáž — štyri otvory v štíte zabezpečujú spoľahlivé upevnenie na stĺpik skrutkami alebo vrutmi
