PSG nájazdový úchyt pre posuvnú bránu na koľajnicu 140×140 mm oceľový

Prejsť na spätnú väzbu k produktu

PSG doraz brány pre posuvnú bránu na nosný C profil 140×140 mm, oceľový pozinkovaný strieborný. Rozmery 222×154×110 mm, hrúbka plechu 4 mm, hmotnosť 2,46 kg. S gumovým tlmiacim odrazníkom.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 17,09 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 6 Pracovných dní

Popis

PSG doraz brány pre posuvnú bránu na nosný C profil 140×140 mm oceľový

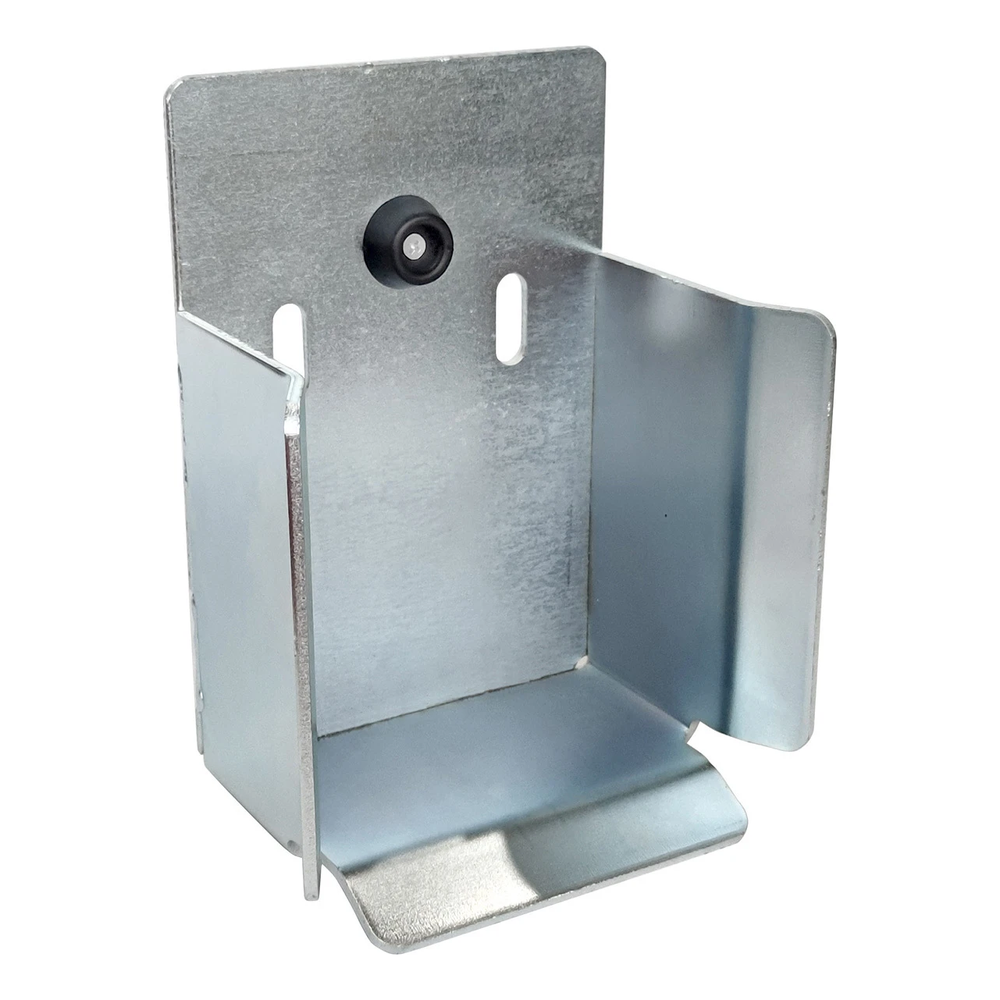

PSG doraz brány pre posuvnú bránu na nosný C profil 140×140 mm – perspektívny pohľad
PSG doraz brány pre posuvnú bránu na nosný C profil 140×140 mm – perspektívny pohľad

Doraz brány PSG je oceľový koncový prvok určený pre posuvné brány pohybujúce sa na nosnom C profile 140×140 mm. Montuje sa pri zatváracom stĺpiku, presne zastavuje a stabilizuje krídlo brány v zatvorenej polohe — zaručuje opakovateľnú a presnú polohu zatvorenia pri každom pracovnom cykle.

Pri zatváraní vchádza nájazdová kladka brány do profilu dorazu v tvare písmena U s rozšírenými vodiacimi hranami. Vďaka tomu sa časť zaťaženia prenáša na bod zatvorenia, čím sa odľahčujú pojazdové vozíky a pojazdové kladky. To reálne predlžuje životnosť celého pojazdového systému — čo je dôležité najmä pri ťažších a intenzívne využívaných bránach. Zabudovaný gumový odrazník tlmí moment zastavenia krídla a znižuje hluk a vibrácie.

Výhody pre montážnika

  • Presné polohovanie brány — krídlo sa zastaví vždy na rovnakom mieste, čo eliminuje potrebu manuálneho nastavovania zatvorenia
  • Odľahčenie pojazdového systému — prenesenie časti zaťaženia na doraz obmedzuje postupné klesanie čela brány a znižuje opotrebovanie kladiek
  • Stabilizácia v zatvorenej polohe — zatvorená brána sa nehýbe vplyvom vetra ani nerovností terénu
  • Tlmenie pri zatváraní — gumový odrazník tlmí nárazy, zlepšuje kultúru chodu a predlžuje životnosť komponentov

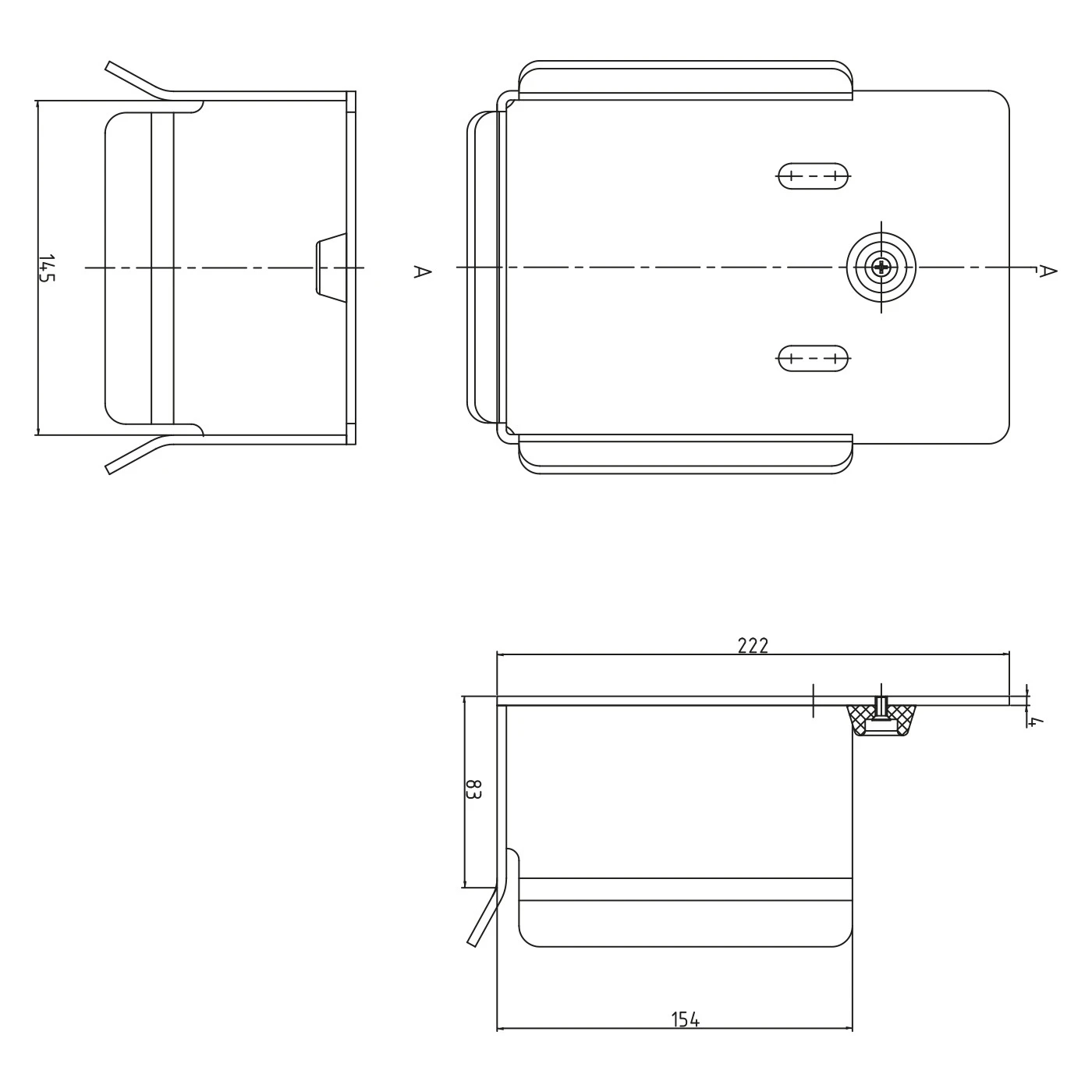

Technický výkres dorazu brány PSG – priemety s rozmermi
Technický výkres dorazu brány PSG – priemety s rozmermi

Rozmery a technické údaje

  • Určenie: pre nosný C profil 140×140 mm
  • Celková dĺžka (horná doska): 222 mm
  • Vnútorná šírka úchytu: 145 mm
  • Dĺžka dolnej časti úchytu: 154 mm
  • Vnútorná (pracovná) výška: 83 mm
  • Hĺbka: 110 mm
  • Hrúbka plechu: 4 mm
  • Materiál: oceľ
  • Farba: strieborná (pozinkovaná)
  • Hmotnosť: 2,46 kg
  • EAN: 5903313208451

Montáž a použitie

Doraz brány sa montuje na konci dráhy brány — priamo pri zatváracom stĺpiku. Je určený pre samonosné posuvné brány s nosným C profilom 140×140 mm upevneným na krídle brány, ktoré sa pohybuje po kladkách pojazdových vozíkov ukotvených v základoch. Montážne otvory (pozdĺžne otvory) v hornej doske umožňujú nastavenie polohy dorazu vzhľadom na os profilu, čo uľahčuje presné nastavenie bodu zatvorenia už pri inštalácii.
