PSG koncový doraz koľajnice závesných brán 6V.046 – obmedzovač pojazdového vozíka
Zanechať spätnú väzbu k produktu
Koncový doraz koľajnice závesných brán PSG 6V.046 z pozinkovanej ocele. Rozmery 72×35 mm, nylonový nárazník Ø20 mm. Skrutková svorka na koľajnicu 50×46×2 mm. Nastaviteľná poloha, ochrana proti korózii. Hmotnosť 0,24 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-329
Vlastnosti produktu
[PIM] Bramy podwieszane - osprzęt #1035
- Materiál Oceľ
Popis
PSG koncový doraz koľajnice závesných brán 6V.046 – obmedzovač pojazdového vozíka
Koncový doraz koľajnice závesných brán PSG je robustný obmedzovač montovaný na koncový úsek pojazdovej koľajnice 50×46×2 mm. Chráni vozík pred vypadnutím z koľajnice a účinne tlmí nárazy vznikajúce pri dojazde brány do koncovej polohy. Vďaka skrutkovému nastaveniu je možné presne nastaviť polohu dorazu na koľajnici, čo uľahčuje kalibráciu krajných bodov otvorenia a zatvorenia brány.
Konštrukcia a princíp fungovania

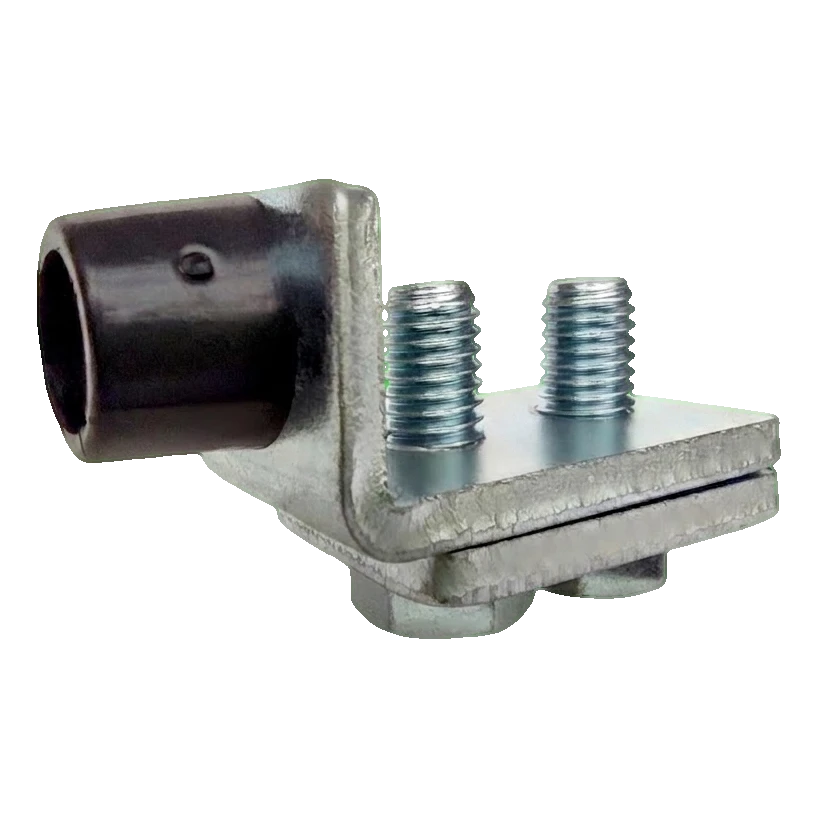

Teleso dorazu má tvar uholníka so svorkovým systémom — dve skrutky pritláčajú spodnú platničku, čo umožňuje pevné upevnenie na profile koľajnice. Nárazník vyrobený z čierneho nylonu tlmí nárazy pojazdového vozíka a chráni tak samotný vozík, ako aj mechanizmus brány pred poškodením. Celý kovový prvok je úplne pozinkovaný, čo zaručuje vysokú odolnosť proti korózii — aj vo vonkajšom prostredí a v prostrediach so zvýšenou vlhkosťou.

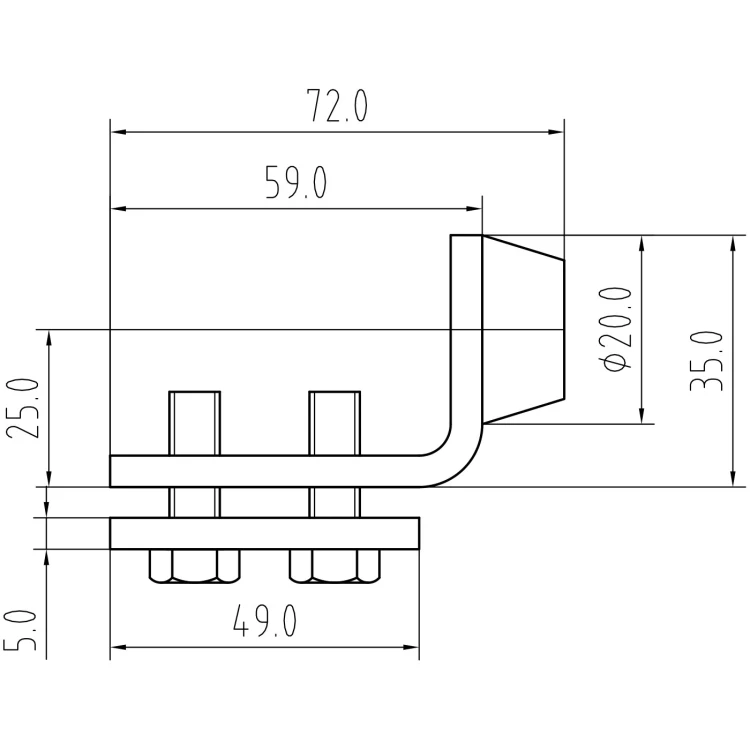

Rozmery a technické údaje
- Celková dĺžka (s nárazníkom): 72 mm
- Dĺžka kovového uholníka: 59 mm
- Dĺžka prítlačnej platničky: 49 mm
- Celková výška: 35 mm
- Výška zvislého ramena: 25 mm
- Upínacia štrbina (na profil koľajnice): 5 mm
- Priemer nylonového nárazníka: Ø20 mm
- Kompatibilita: koľajnica 50×46×2 mm
- Materiál telesa: pozinkovaná oceľ
- Materiál nárazníka: čierny nylon
- Hmotnosť: 0,24 kg
- EAN: 5903313203623
Výhody pre inštalatéra
- Rýchla montáž — skrutková svorka umožňuje namontovať doraz bez vŕtania a zvárania
- Nastaviteľná poloha — skrutky umožňujú posúvanie dorazu pozdĺž koľajnice a presné nastavenie koncového bodu
- Ochrana vozíka — nylonový nárazník absorbuje energiu nárazu a predlžuje životnosť pojazdových vozíkov
- Trvanlivosť — úplné pozinkovanie chráni pred koróziou a nylonový nárazník nepraská pri opakovaných nárazoch
Doraz PSG je určený pre systémy závesných brán na vodiacich koľajniciach. Montuje sa v pároch — na oboch koncoch koľajnice — a zabezpečuje úplnú ochranu krajných polôh brány a chráni pojazdový mechanizmus pred poškodením.
