PSG držiak na uchytenie najazdu posuvnej brány oceľový 150×120 mm
Zanechať spätnú väzbu k produktu
Držiak PSG na uchytenie najazdu posuvnej brány, oceľový. Rozmery 150×120 mm, hrúbka plechu 3 mm, hmotnosť 0,72 kg. Zvislé rameno s 3 podlhovastými otvormi 11×70 mm, vodorovné rameno so 4 otvormi 11×17 mm. Vystupujúce vystuženie R8 mm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-249
Popis
PSG držiak na uchytenie najazdu posuvnej brány oceľový 150×120 mm

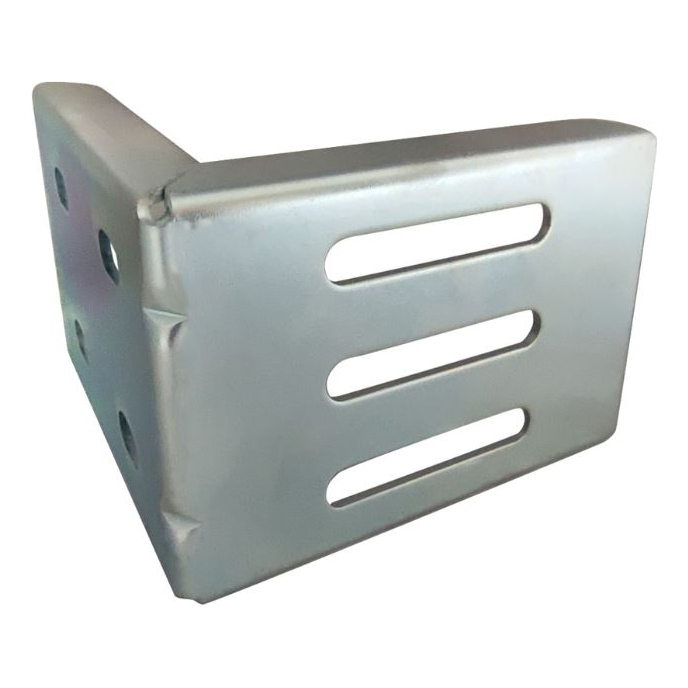

Držiak na uchytenie najazdu značky PSG je odolný montážny prvok v tvare písmena L, určený pre systémy posuvných brán. Slúži ako základňa na upevnenie uchytenia najazdu vozíka brány — zabezpečuje stabilné a regulovateľné spojenie uchytenia s konštrukciou brány alebo stĺpikom. Vďaka podlhovastým montážnym otvorom (fazuľkám) umožňuje presnú reguláciu polohy v troch osiach, čo významne uľahčuje nastavenie brány počas montáže.

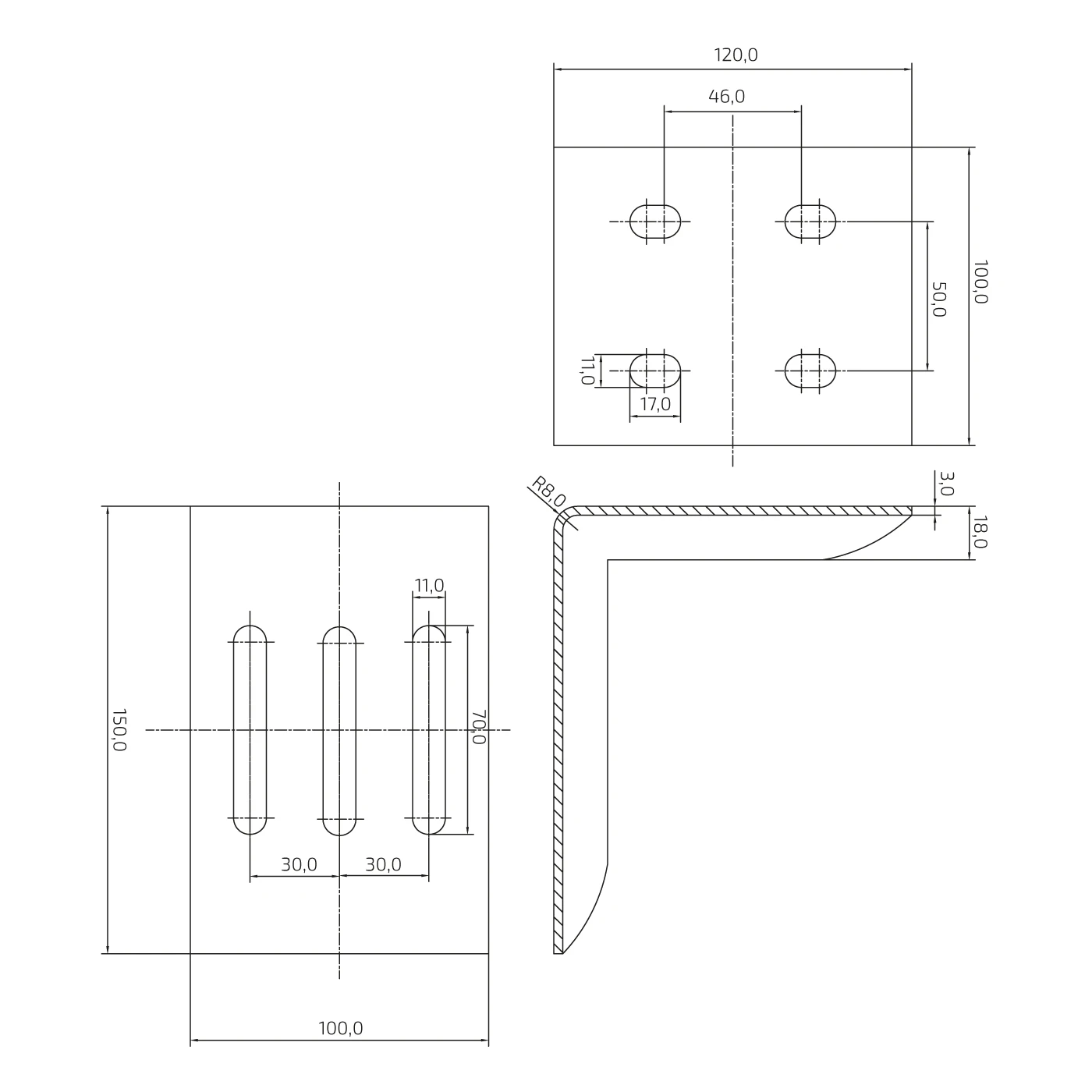

Rozmery a konštrukcia
- Rozmery zvislého ramena (dlhšieho): 150 × 100 mm
- Rozmery vodorovného ramena (kratšieho): 120 × 100 mm
- Hrúbka oceľového plechu: 3 mm
- Polomer vnútorného ohybu: R8 mm
- Vystupujúce vystuženie v rohu: 18 mm
- Hmotnosť: 0,72 kg
Montážne otvory
- Zvislé rameno: 3 podlhovasté otvory (fazuľky) s rozmermi 11 × 70 mm, rozstup osí 30 mm
- Vodorovné rameno: 4 podlhovasté otvory (fazuľky) s rozmermi 11 × 17 mm, rozstup osí 46 × 50 mm
Podlhovasté montážne otvory na oboch ramenách umožňujú plynulú reguláciu polohy uchytenia najazdu tak vo vertikálnom, ako aj v horizontálnom smere. Tri veľké fazuľky (70 mm) na zvislom ramene zabezpečujú široký rozsah regulácie výšky, čo je obzvlášť dôležité pri vyrovnávaní nerovností podkladu alebo prispôsobovaní úrovne jazdnej koľaje.
Katalógové údaje
- Výrobca: PSG
- Materiál: oceľ s vystupujúcim vystužením
- EAN: 5903313203609
Držiak je súčasťou systému príslušenstva brán PSG a spolupracuje s uchyteniami najazdu určenými pre jazdné vozíky posuvných brán. Pevná konštrukcia z oceľového plechu hrúbky 3 mm s dodatočným vystupujúcim vystužením v rohu zaručuje vysokú tuhosť a trvanlivosť — aj pri každodennom používaní ťažkých posuvných brán.
