PSG doraz samonosnej posuvnej brány 70/80 oceľový pozinkovaný
Zanechať spätnú väzbu k produktu

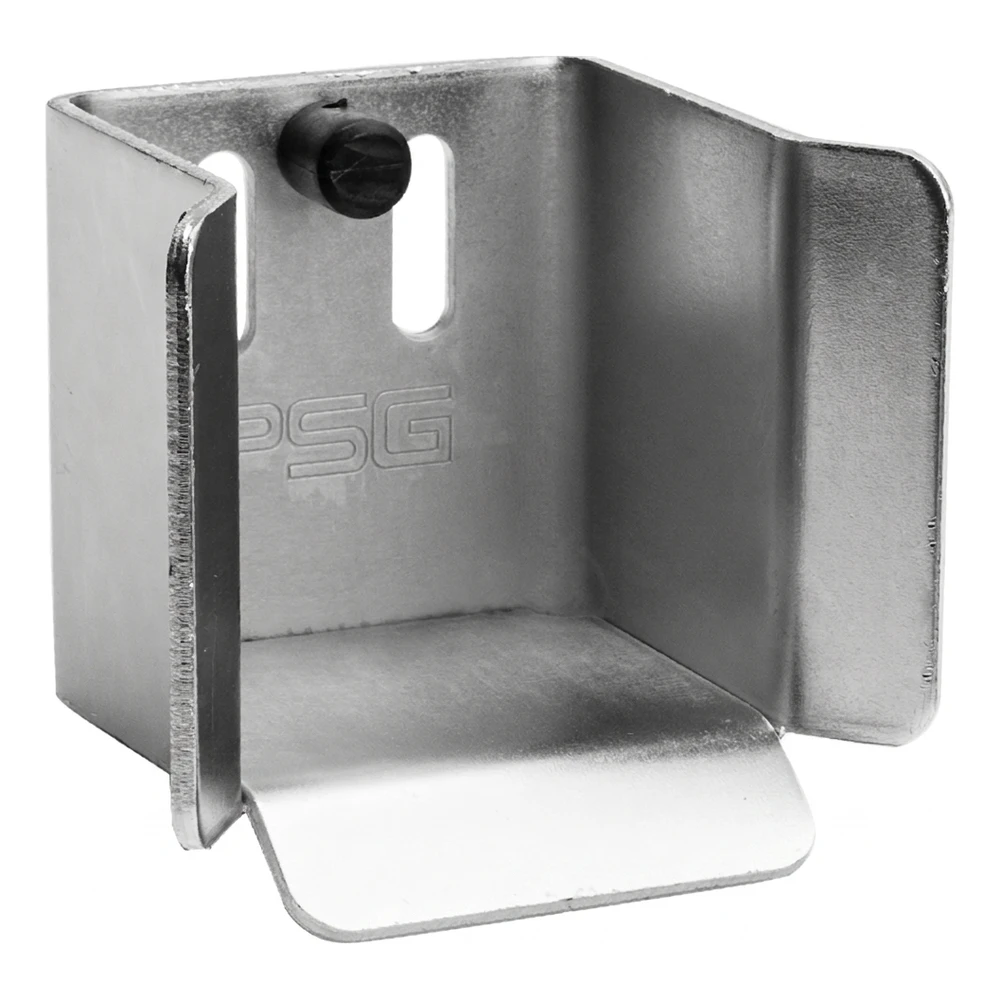

PSG doraz samonosnej posuvnej brány z pozinkovanej ocele. Hrúbka plechu 4 mm, rozmery 110,5 x 143 x 100 mm, hmotnosť 1,1 kg. Pre nosné C profily 70×70 mm a 80×80 mm. Montážne otvory v tvare fazule 24×10,5 mm, okrúhly otvor ø12,1 mm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-252
Popis
PSG doraz samonosnej posuvnej brány 70/80 oceľový pozinkovaný
Oceľový doraz PSG je určený pre samonosné posuvné brány vedené v nosnom C profile 70×70 mm a 80×80 mm. Stabilizuje krídlo brány po zatvorení a rovnomerne rozkladá jeho hmotnosť na väčší počet konštrukčných prvkov, čo výrazne predlžuje životnosť pojazdových vozíkov a znižuje ich prevádzkové opotrebenie.
Doraz spolupracuje s nábehovým valčekom a plní vodiacu funkciu — po zasunutí valčeka do dorazu je brána stabilizovaná v zatvorenej polohe, čím sa eliminujú bočné výkyvy krídla. Na zadnej montážnej stene sa nachádzajú dva pozdĺžne otvory (v tvare fazule), ktoré umožňujú nastavenie polohy počas montáže, a okrúhly otvor ø12,1 mm. Zabudovaný gumový tlmič tlmí náraz valčeka a znižuje hluk pri zatváraní brány.
Výrobok je vyrobený z pozinkovanej ocele s hrúbkou plechu 4 mm, čo zaisťuje vysokú odolnosť proti korózii a dlhodobú prevádzku vo vonkajšom prostredí.

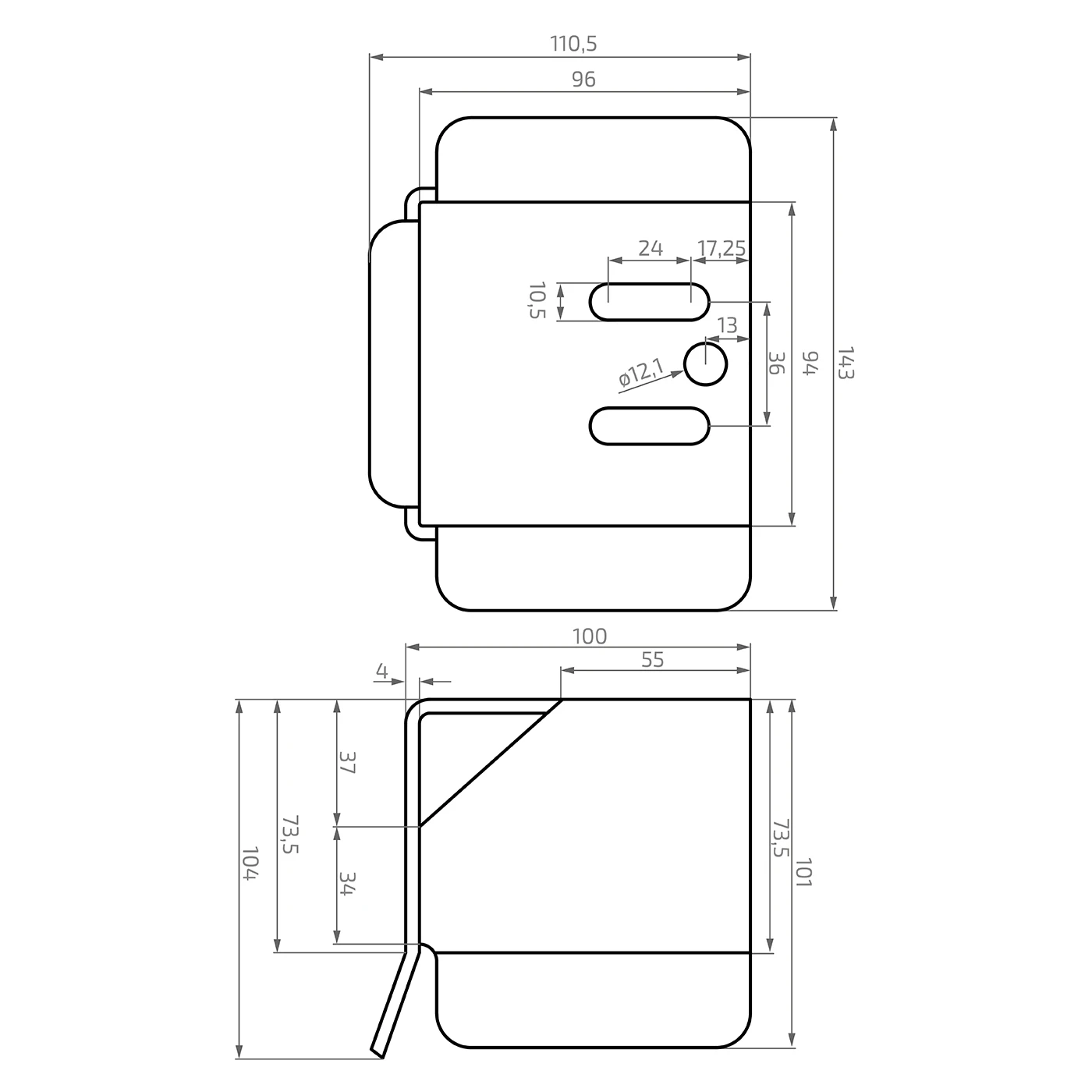

Rozmery a technické údaje
- Celková šírka: 110,5 mm
- Šírka montážnej dosky: 96 mm
- Výška montážnej dosky: 143 mm
- Výška bočných stien: 94 mm
- Celková hĺbka: 100 mm
- Hĺbka hornej krytky: 55 mm
- Celková výška (bočný pohľad): 101–104 mm
- Hrúbka plechu: 4 mm
- Montážne otvory v tvare fazule: 24 × 10,5 mm – 2 ks
- Okrúhly otvor: ø12,1 mm
- Rozstup otvorov: 36 mm
- Kompatibilita: nosný C profil 70×70 mm a 80×80 mm
- Materiál: pozinkovaná oceľ
- Hmotnosť: 1,1 kg
- Výrobca: PSG
- EAN: 5901289674850
Použitie
Doraz brány je kľúčovým prvkom systému samonosnej posuvnej brány. Montuje sa na stĺpik brány na strane zatvárania a spolupracuje s nábehovým valčekom upevneným na krídle brány. Vďaka nastaviteľným montážnym otvorom môže inštalatér presne nastaviť polohu dorazu a prispôsobiť ho konkrétnym podmienkam montáže. Pevná konštrukcia z pozinkovanej ocele s hrúbkou 4 mm zaručuje bezporuchovú prevádzku po mnoho rokov, a to aj pri intenzívnom používaní brány v priemyselných a komerčných objektoch.
