PSG doraz brány 60 pre nosný C profil 60×60 mm – samonosná posuvná brána

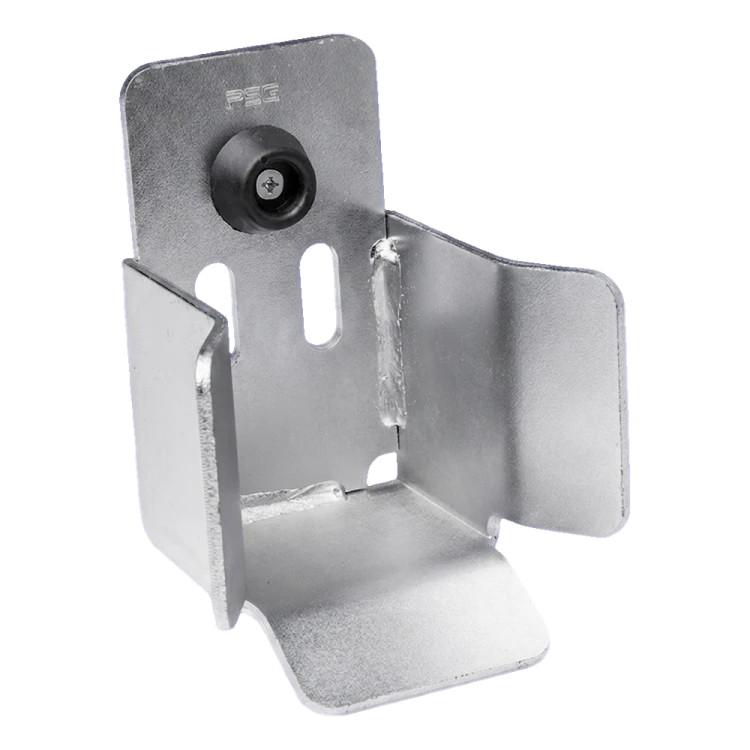

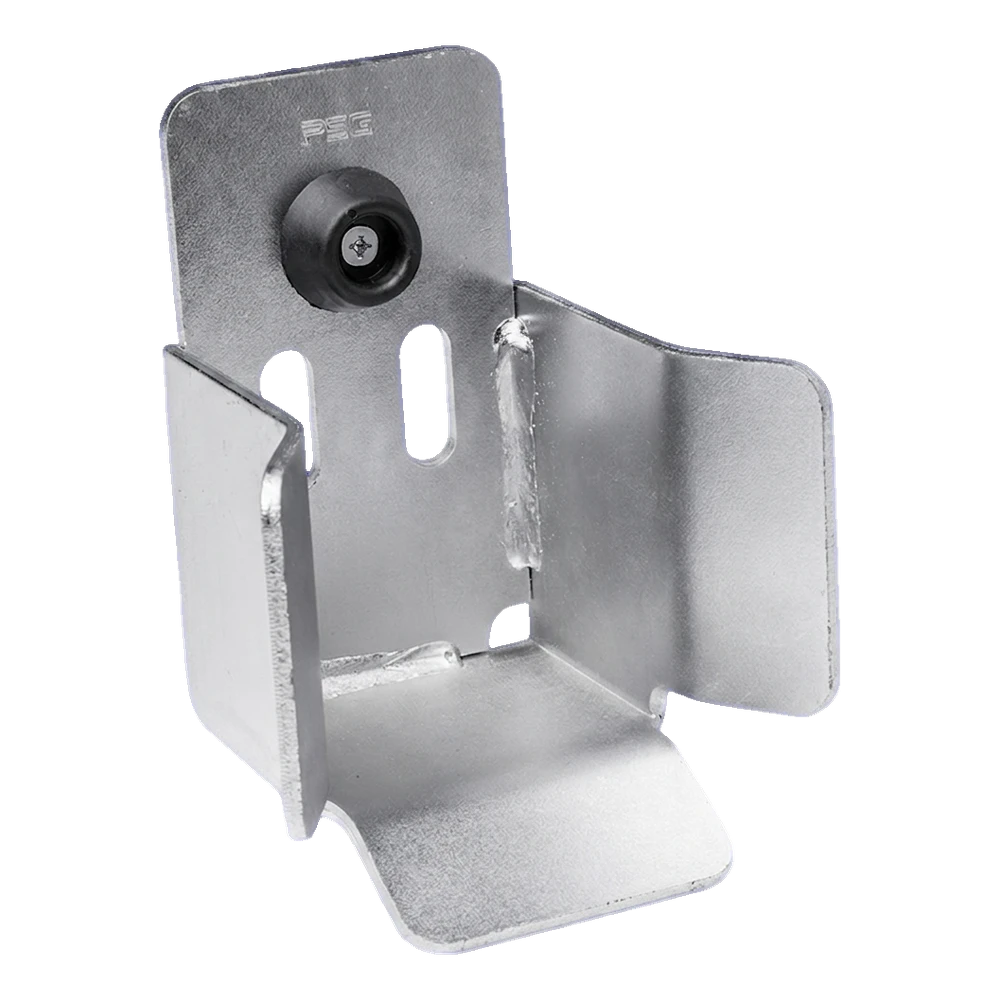

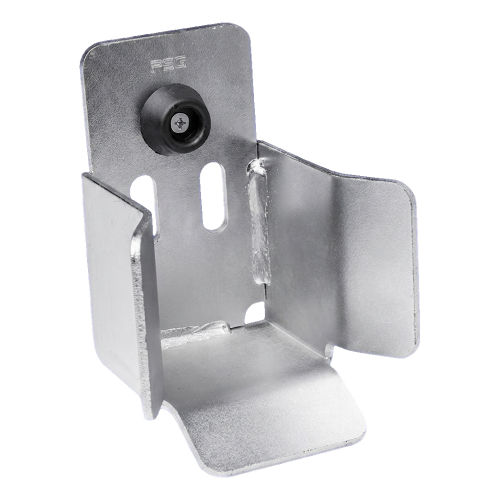

PSG doraz brány 60 je odolný vodiaci prvok určený na montáž samonosných posuvných brán vybavených nosným C profilom s prierezom 60×60 mm. Vyrobený z hrubého oceľového plechu s hrúbkou 4 mm, zabezpečuje stabilné vedenie a istý nájazd krídla brány na pojazdový vozík. Kalichovitý tvar s rozšírenými bočnými stenami uľahčuje zavedenie profilu aj pri malých odchýlkach nastavenia — urýchľuje montáž a eliminuje nutnosť opakovanej regulácie.

Doraz je vybavený odrazovým valčekom namontovaným na montážnom plechu, ktorý tlmí vibrácie a chráni profil pred priamym kontaktom s kovom. Montážne otvory v tvare fazule umožňujú nastavenie polohy dorazu po priskrutkovaní k nosnej konštrukcii — získate presné prispôsobenie bez nutnosti opätovného vŕtania.

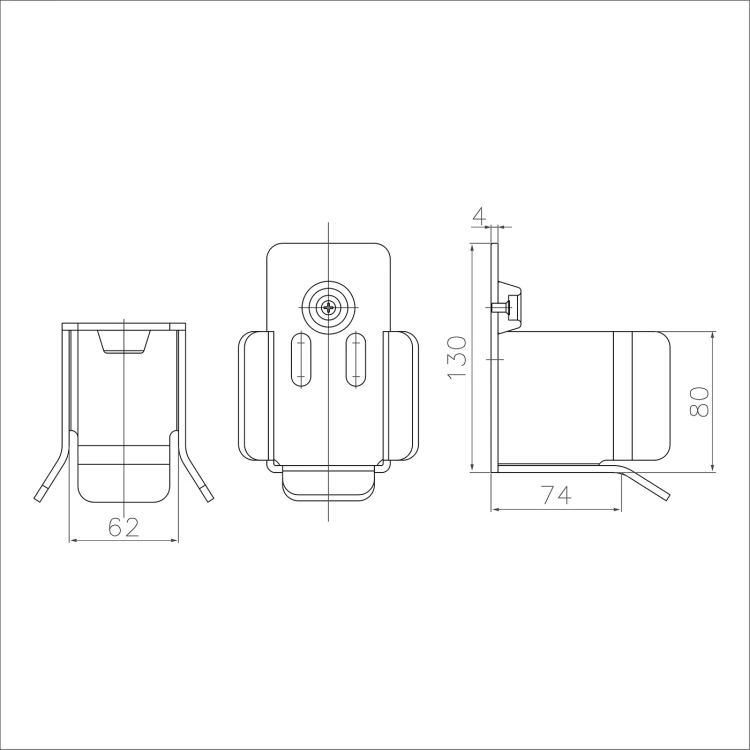

Rozmery a technické údaje

Použitie a montáž

Doraz brány sa montuje na stĺpik alebo nosnú konštrukciu v cieľovom bode zatvorenia brány. Jeho úlohou je bezpečné navedenie profilu na pojazdový vozík pri zatváraní krídla. Rozšírené bočné steny v tvare lievika kompenzujú malé odchýlky dráhy brány, čo je obzvlášť dôležité pri dlhých poliach a premenlivých teplotných podmienkach ovplyvňujúcich rozťažnosť konštrukcie.

Montážne otvory typu fazuľa umožňujú plynulé nastavenie vo zvislom a vodorovnom smere bez nutnosti vŕtania nových otvorov — to je skutočná úspora času na stavbe. Pevná konštrukcia z plechu 4 mm zaručuje dlhoročnú bezporuchovú prevádzku aj pri intenzívne používaných priemyselných bránach.
