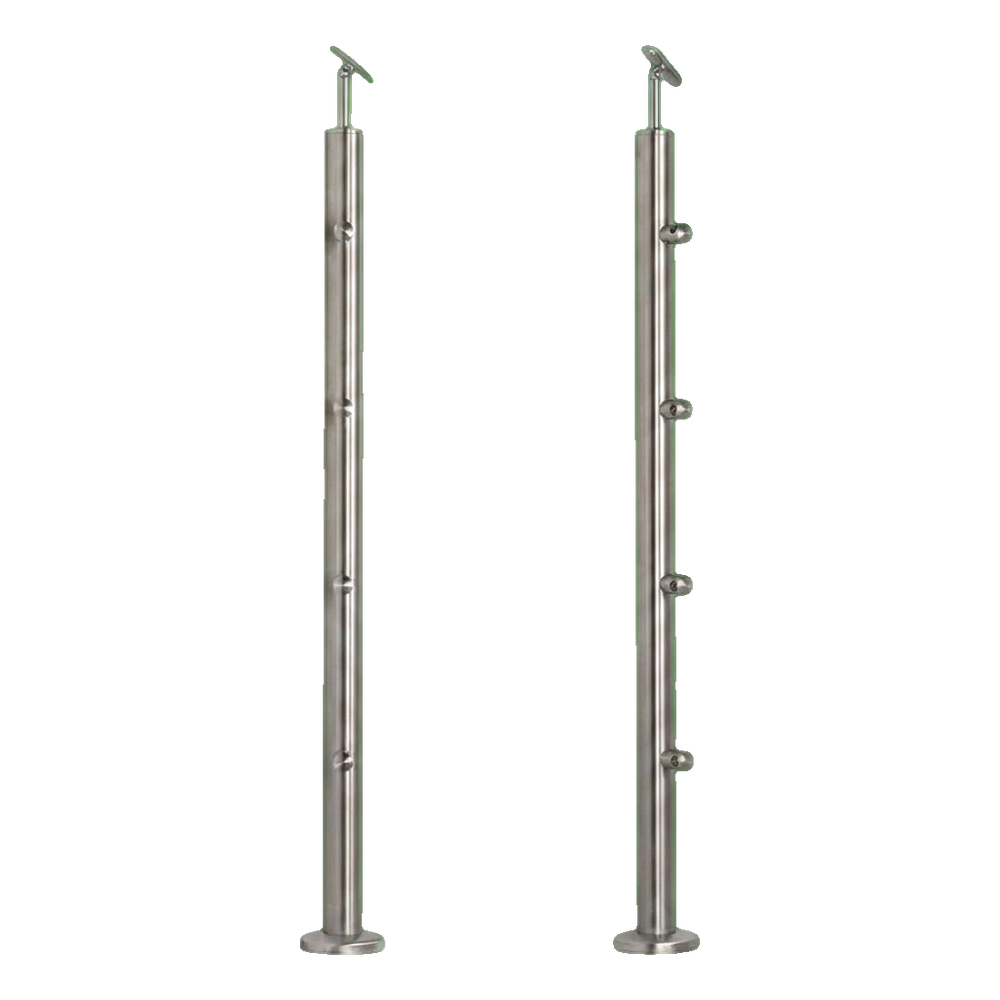

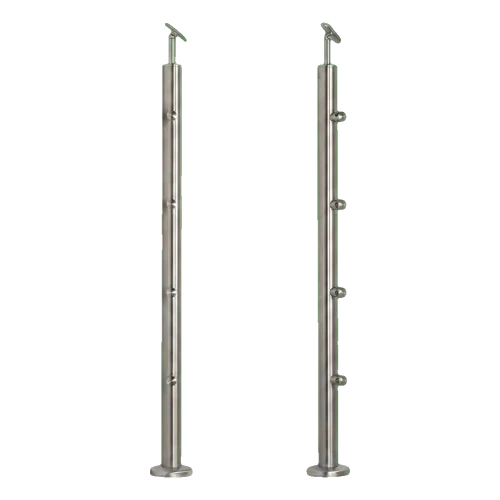

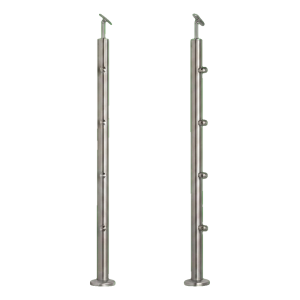

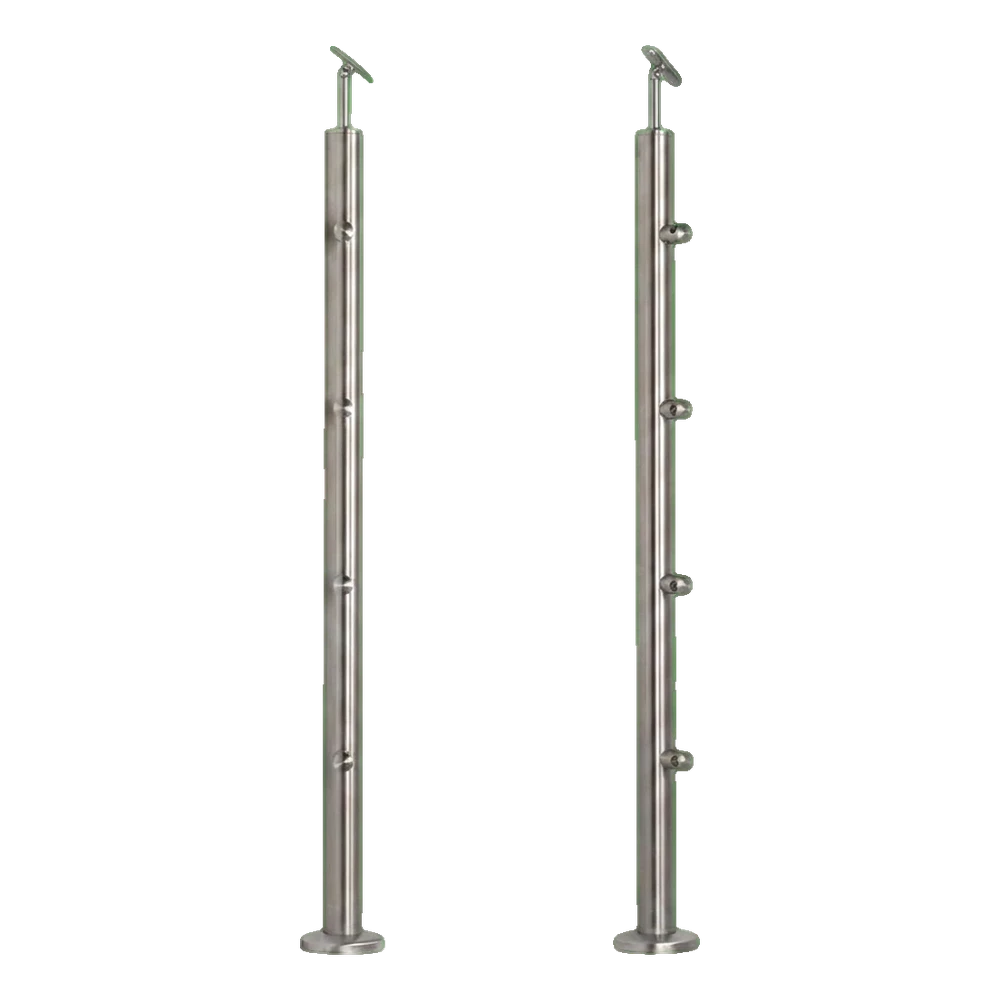

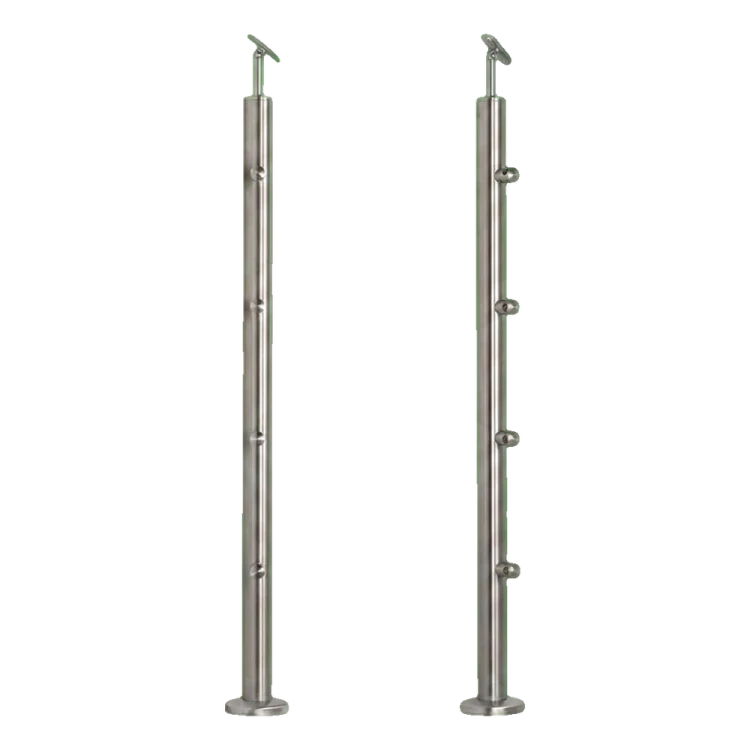

PSG Balustradový stĺpik stredný priechodný fi 42,4 mm AISI 304 – 4 držiaky, satén
Zanechať spätnú väzbu k produktu
Balustradový stĺpik PSG stredný priechodný z nerezovej ocele AISI 304, saténové prevedenie. Priemer fi 42,4 mm, výška 960 mm, hrúbka steny 2 mm. 4 priechodné držiaky na rúrky ø 12 mm, rozostup 190 mm. Hmotnosť 2,4 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-204
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážny systém 42,4 mm
Popis
PSG Stĺpik pre zábradlie stredový priechodný fi 42,4 mm AISI 304 – 4 úchyty, satén
Stĺpik pre zábradlie stredový (priechodný) z nehrdzavejúcej ocele AISI 304 v saténovom prevedení — univerzálny konštrukčný prvok pre zábradlia balkónov a schodísk. Vďaka 4 priechodným úchytom pre výplňové rúrky ø 12 mm stĺpik umožňuje vytváranie estetických, lineárnych výplní zábradlia bez potreby dodatočného vŕtania.
Spájacie prvky madiel dodávané v sade nie sú natrvalo prilepené, čo dáva inštalatérovi úplnú voľnosť — umožňuje presné nastavenie stĺpika podľa podmienok na stavbe, a v prípade potreby aj jeho skrátenie vyplývajúce z nerovností podlahy. Na montáž spájacích prvkov sa odporúča použiť anaeróbne lepidlo pre nehrdzavejúcu oceľ.
Technické parametre stĺpika
- Materiál: nehrdzavejúca oceľ AISI 304
- Úprava povrchu: satén (brúsená)
- Priemer rúrky stĺpika: ø 42,4 mm
- Hrúbka steny rúrky: 2 mm
- Výška stĺpika (rúrka): 960 mm
- Celková výška s madlom: 1002,4 mm
- Rozstup priechodných úchytov: 190 mm
- Vzdialenosť od podlahy k prvému úchytu: 200 mm
- Závity na uchytenie úchytov: 4× M6
- Priemer výplňových rúrok: ø 12 mm
- Určenie: interiéry, montáž do podlahy
- Systém: 42,4
- Hmotnosť: 2,4 kg
- EAN: 5903313202091

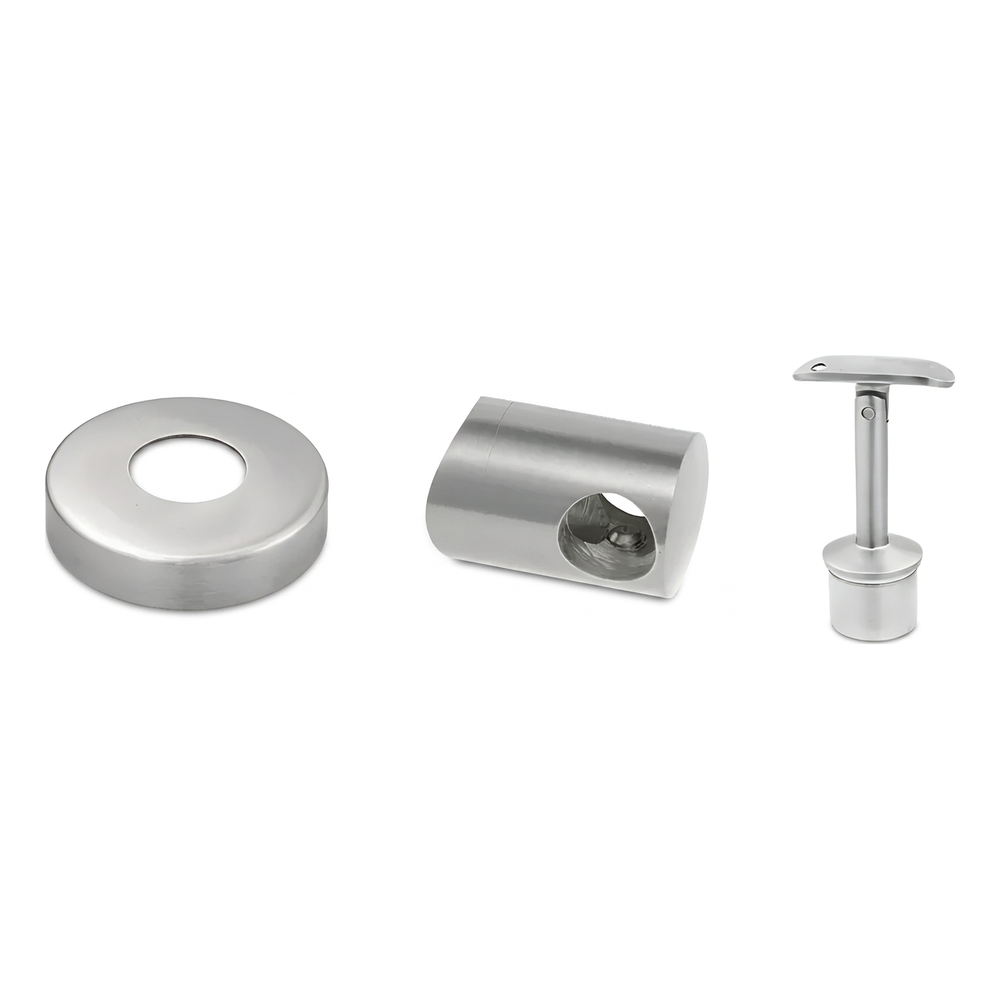

Obsah sady
- Stĺpik (rúrka ø 42,4 × 960 mm)
- Priechodné úchyty pre rúrky ø 12 mm — 4 ks
- Spájací prvok madla (podpera)
- Krycí rozeta
Súčasti sady
Každá sada obsahuje komponenty pripravené na montáž: kryciu rozetu zakrývajúcu miesto prechodu stĺpika cez podlahu, štyri priechodné úchyty pre výplňové rúrky a nastaviteľný spájací prvok madla. Tieto prvky umožňujú rýchle a estetické dokončenie zábradlia bez potreby objednávania príslušenstva osobne.
Rozmery komponentov

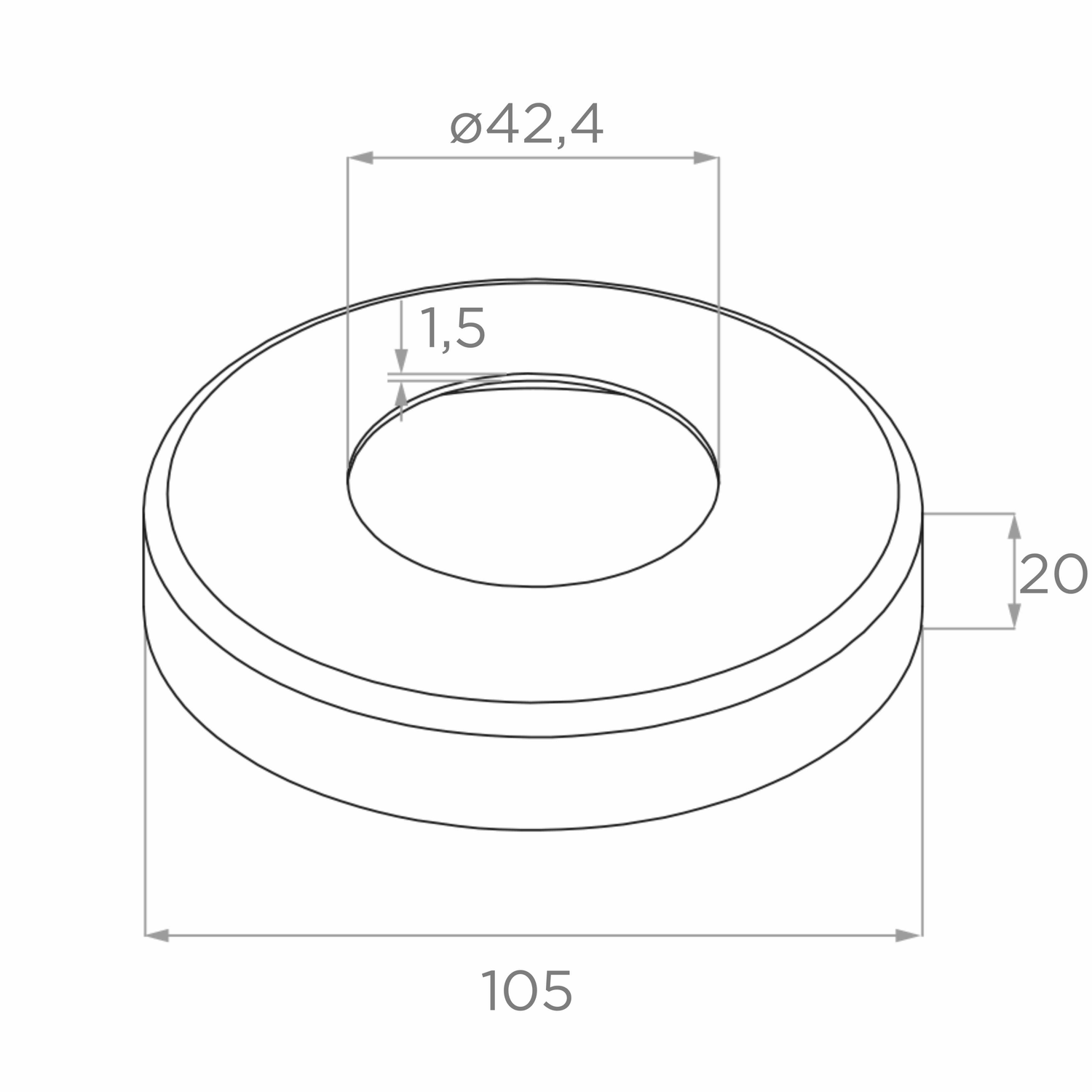

Krycí rozeta:
- Vonkajší priemer: 105 mm
- Vnútorný priemer (otvor): ø 42,4 mm
- Výška: 20 mm
- Hrúbka vnútorného krytu: 1,5 mm

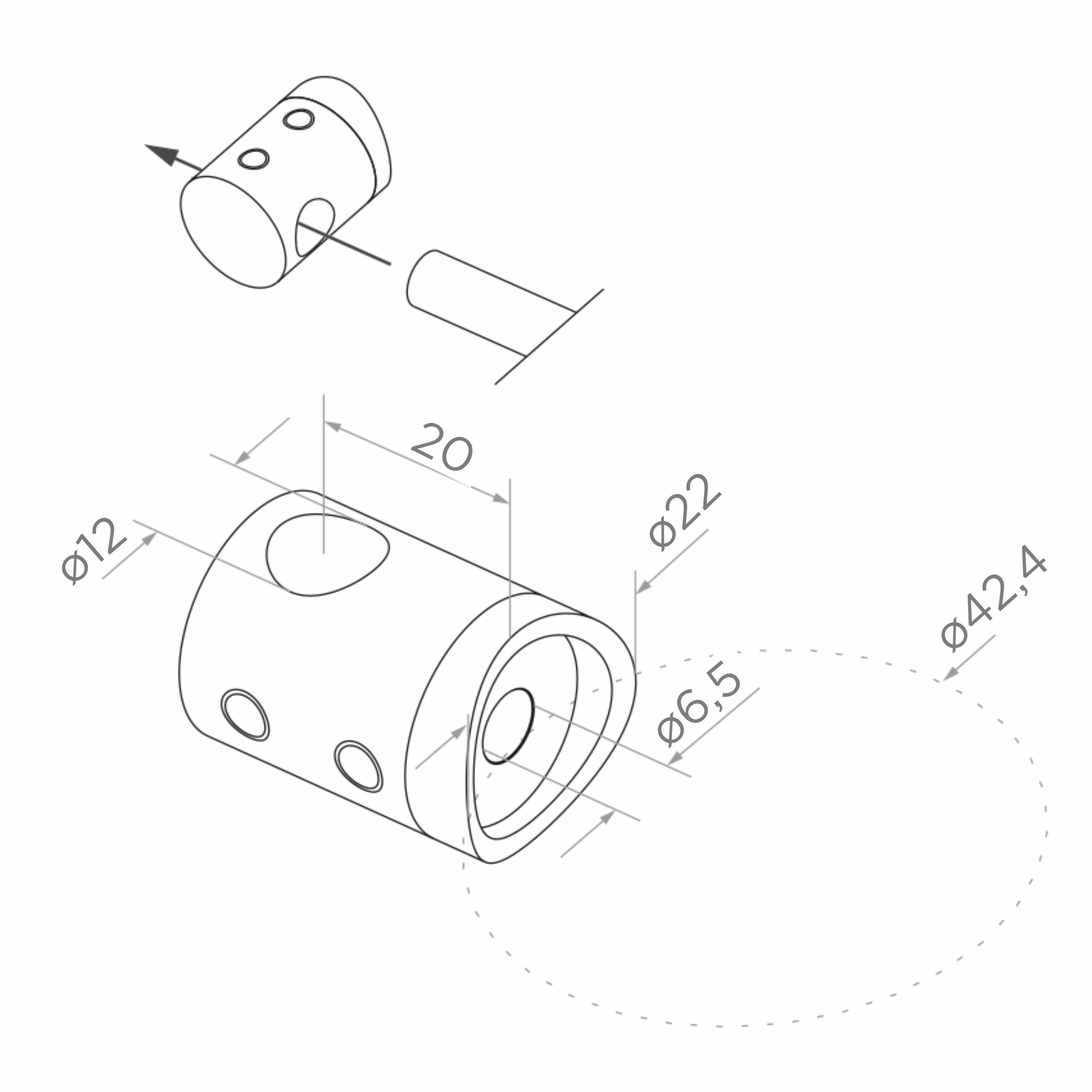

Priechodný úchyt:
- Vonkajší priemer: ø 22 mm
- Priemer otvoru pre rúrku: ø 12 mm
- Montážny otvor: ø 6,5 mm
- Vzdialenosť osi otvoru od povrchu: 20 mm

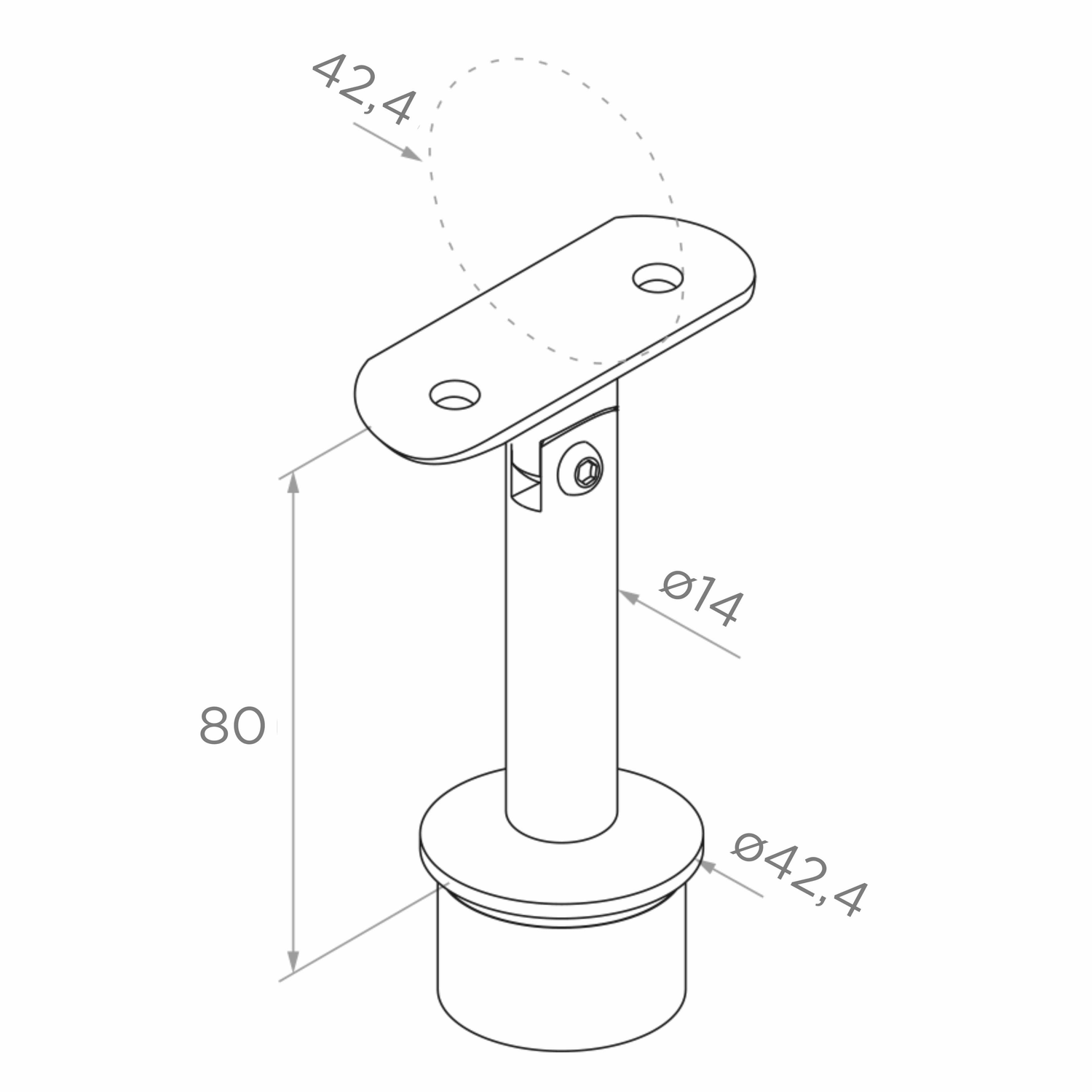

Spájací prvok madla:
- Výška: 80 mm
- Priemer čapu: ø 14 mm
- Priemer základne: ø 42,4 mm
- Pasuje k madlu: ø 42,4 mm

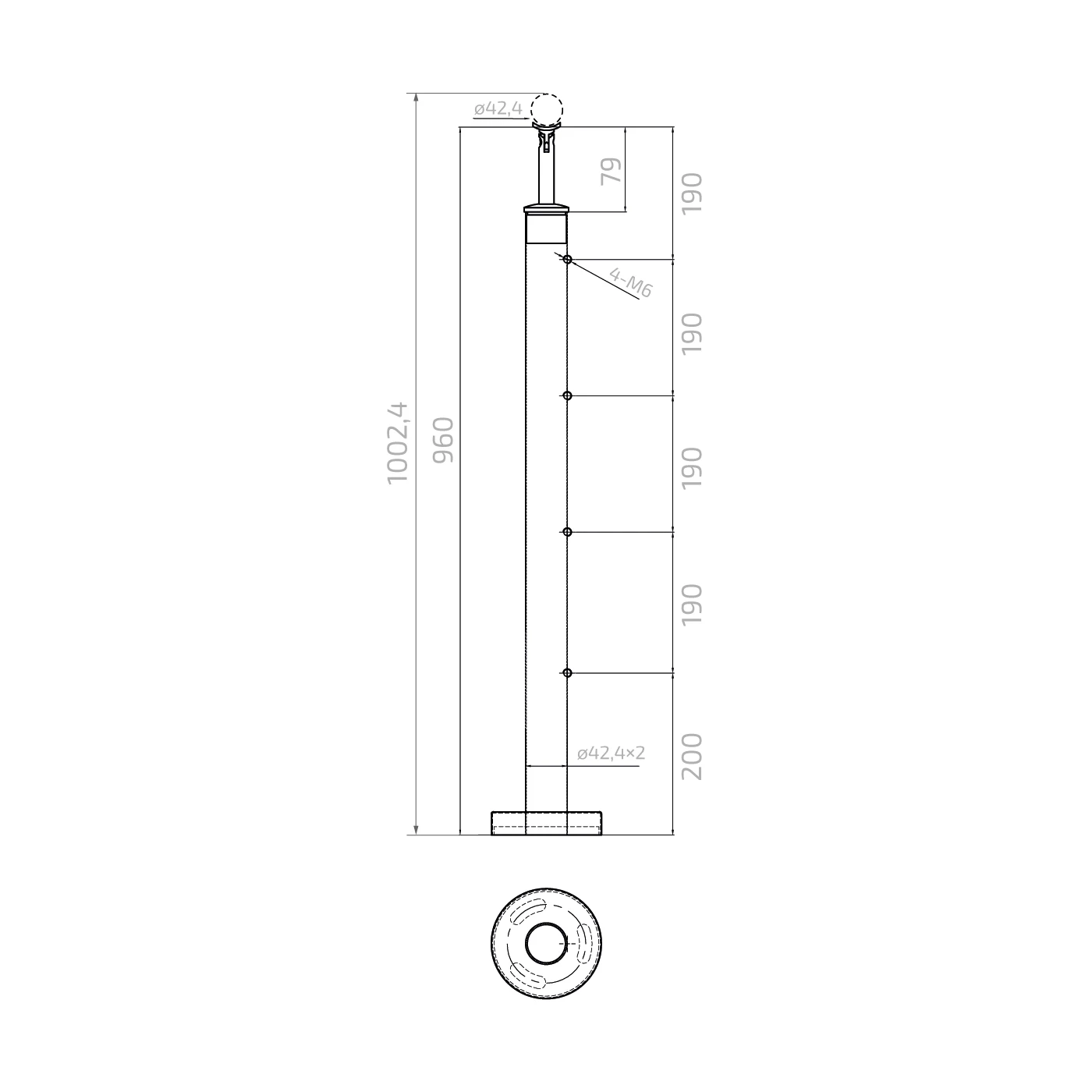

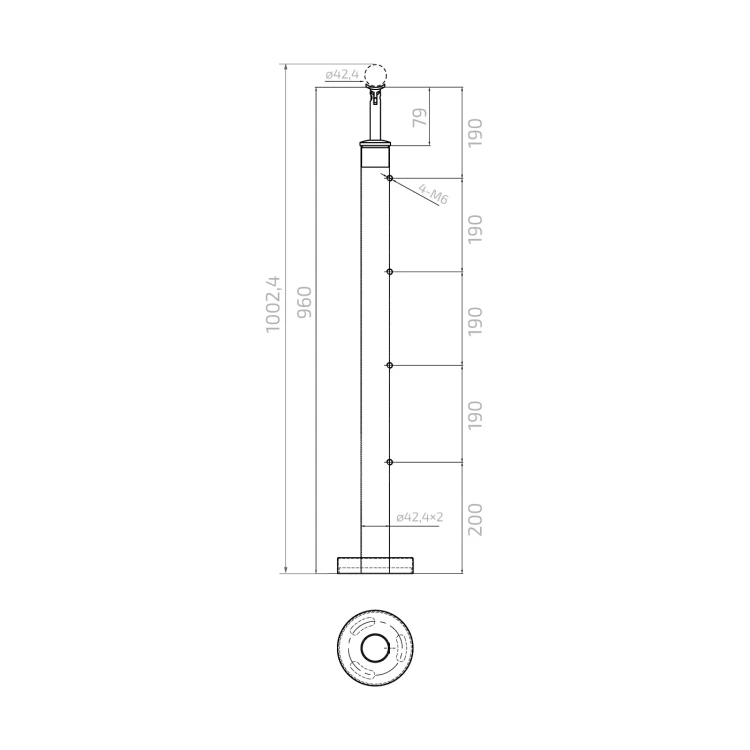

Schéma rozmerov stĺpika

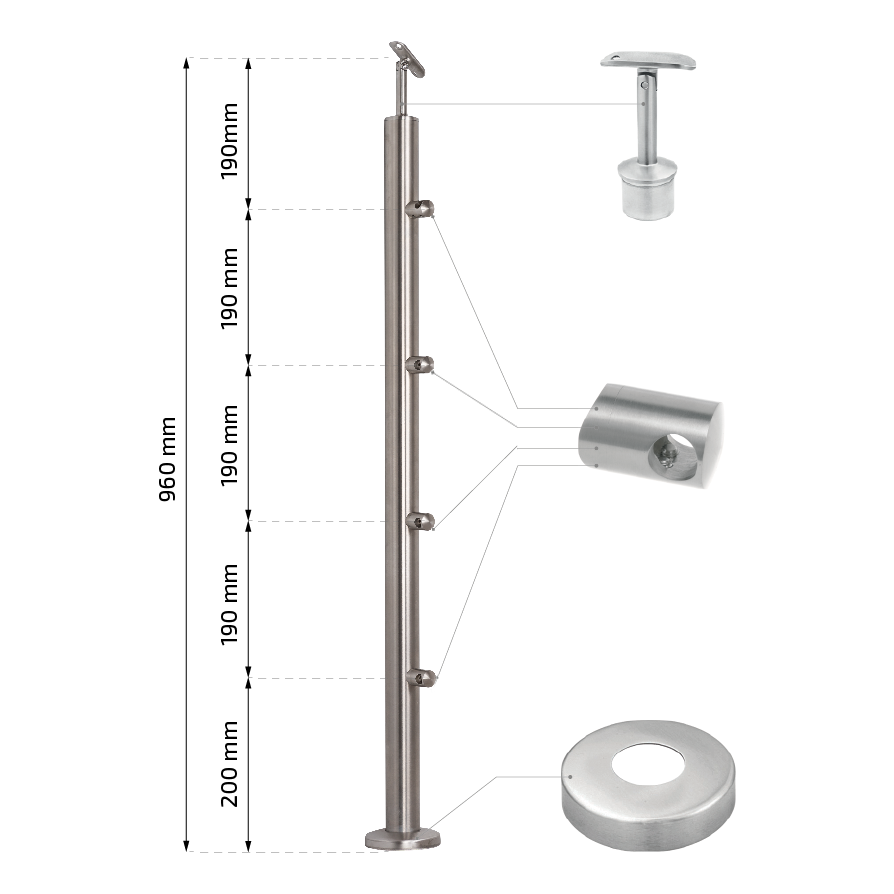

Výkres zobrazuje rozloženie priechodných úchytov na stĺpiku. Prvý úchyt je umiestnený 200 mm nad úrovňou podlahy a ďalšie tri v pravidelných intervaloch po 190 mm. Celková výška rúrky je 960 mm, zatiaľ čo po namontovaní spájacieho prvku a madla výška dosahuje 1002,4 mm.
Výhody pre inštalatéra
- Rýchla montáž — kompletná sada s krycou rozetou, úchytmi a spájacím prvkom eliminuje potrebu kompletácie jednotlivých prvkov
- Nastaviteľný spájací prvok madla — nie je natrvalo prilepený, čo umožňuje presné prispôsobenie podmienkam na stavbe
- Možnosť skrátenia stĺpika v prípade nerovností podlahy
- Univerzálne použitie — osvedčuje sa v zábradliach balkónov a schodísk, systém 42,4 zabezpečuje kompatibilitu so širokou škálou príslušenstva
- Oceľ AISI 304 v saténovom prevedení — trvanlivá, odolná voči korózii a estetická
