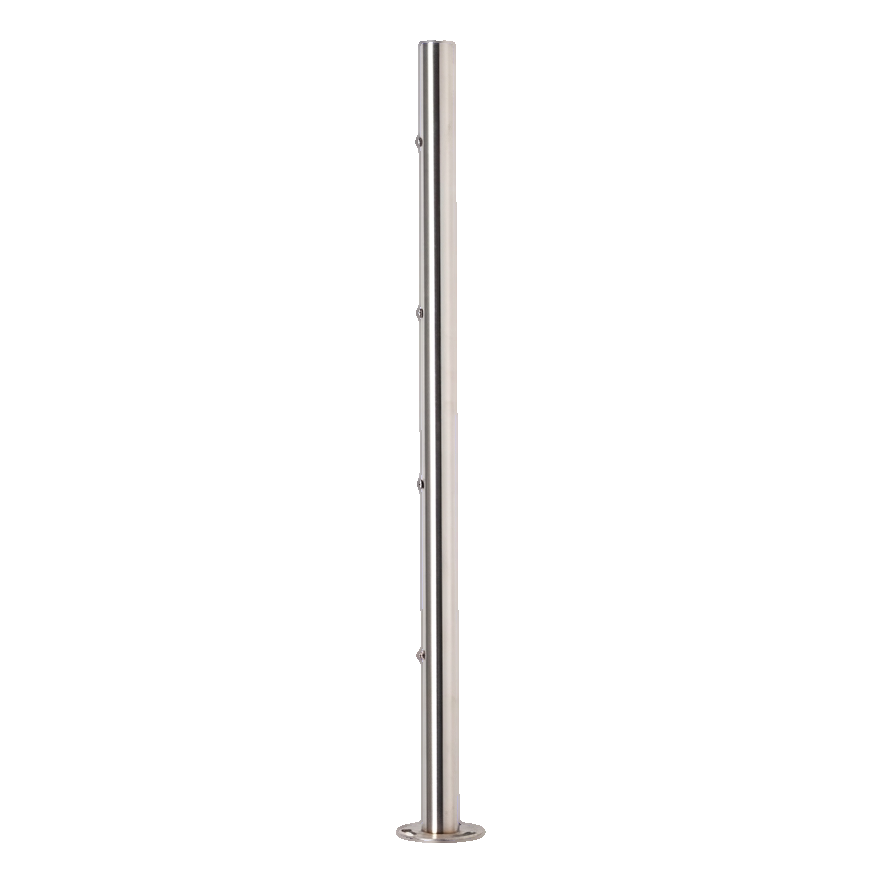

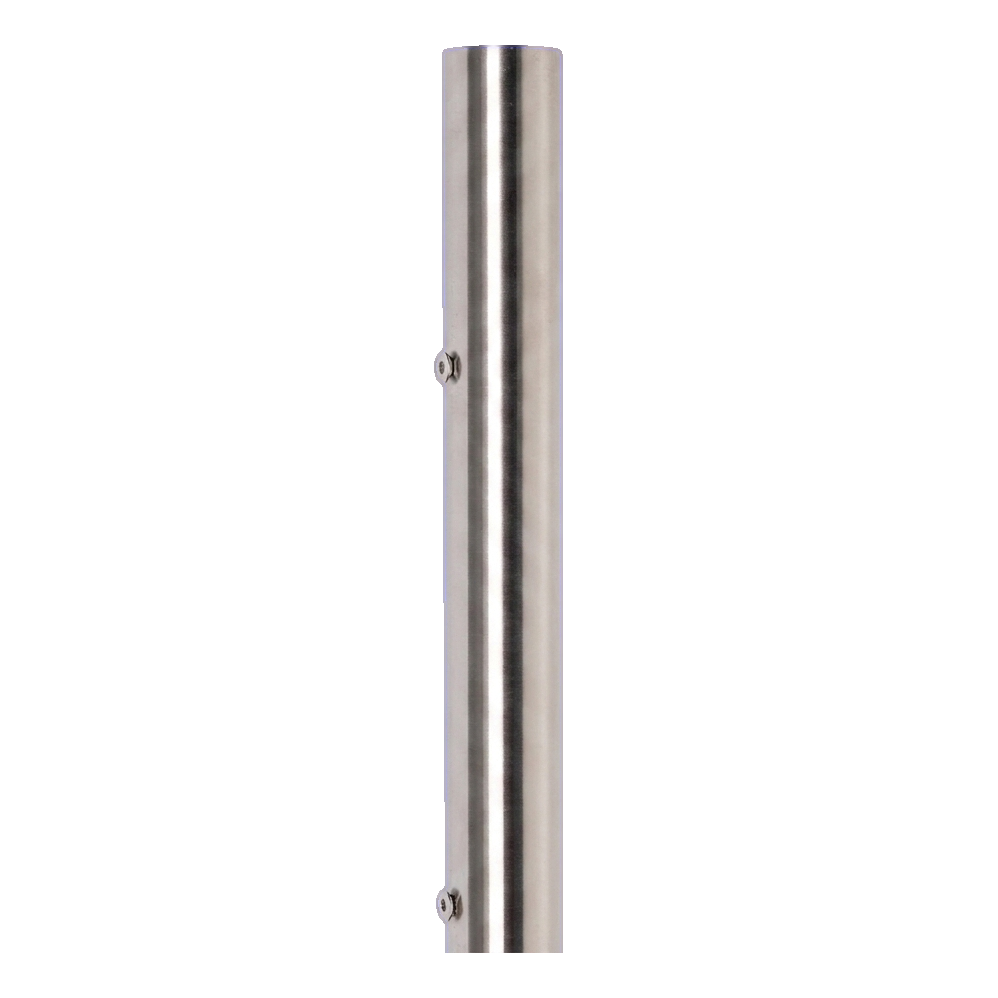

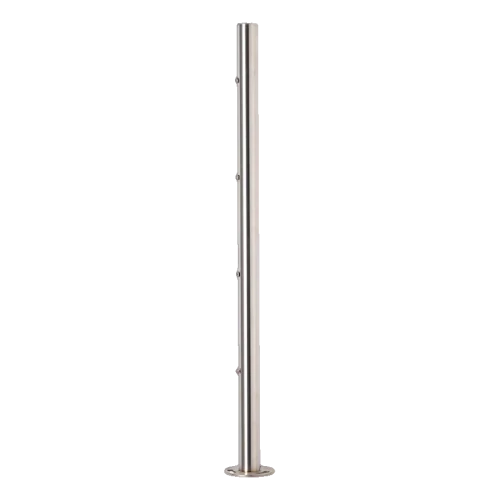

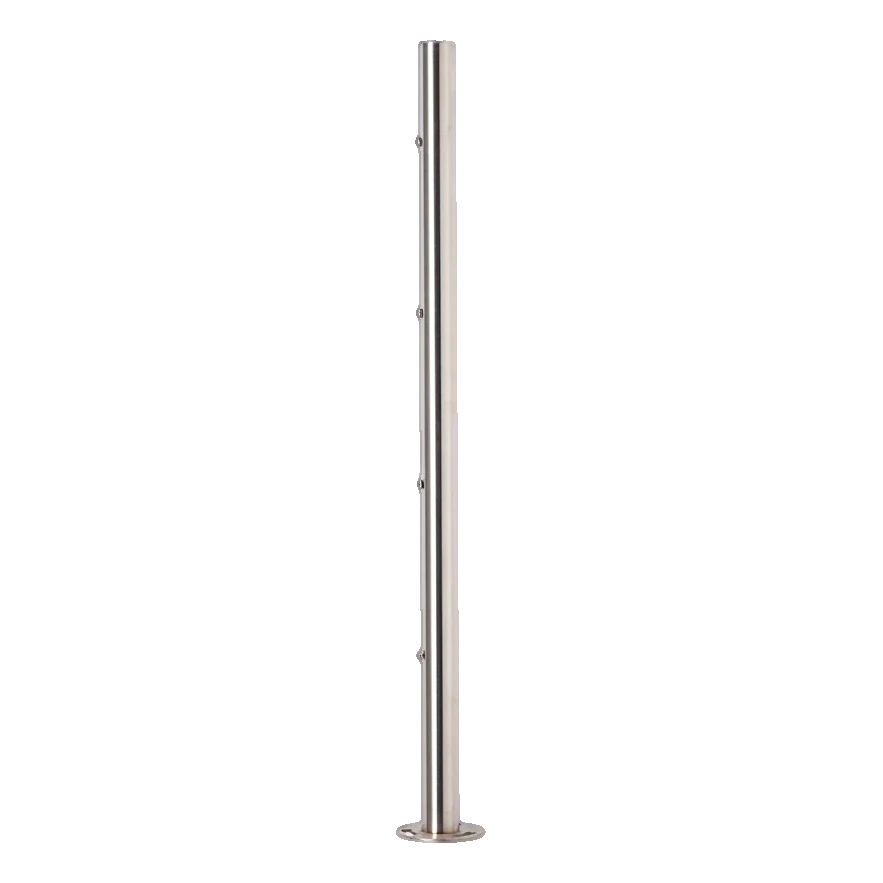

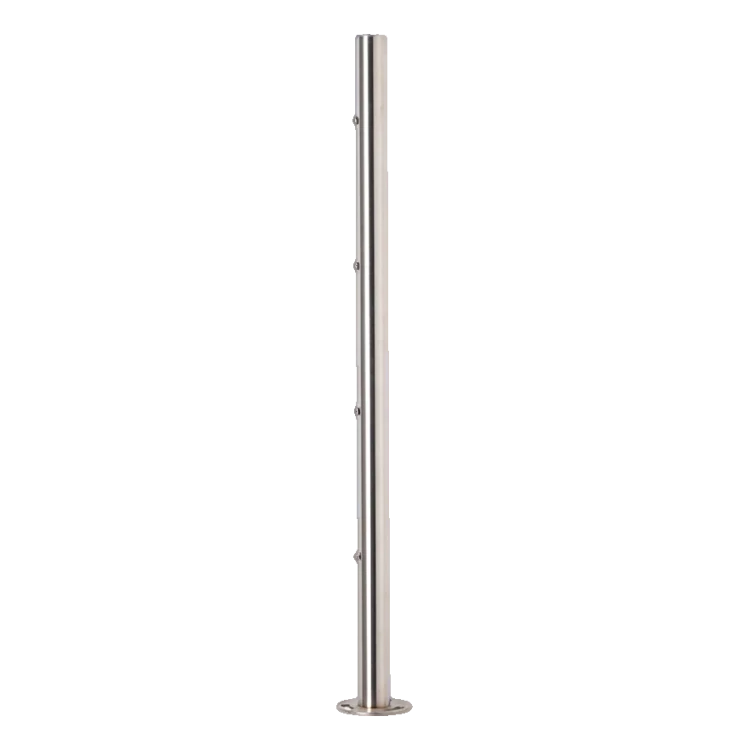

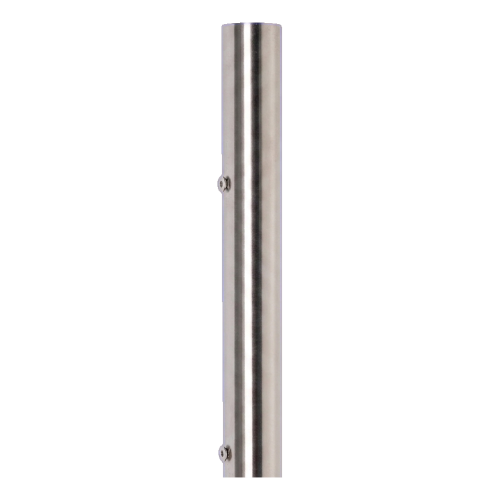

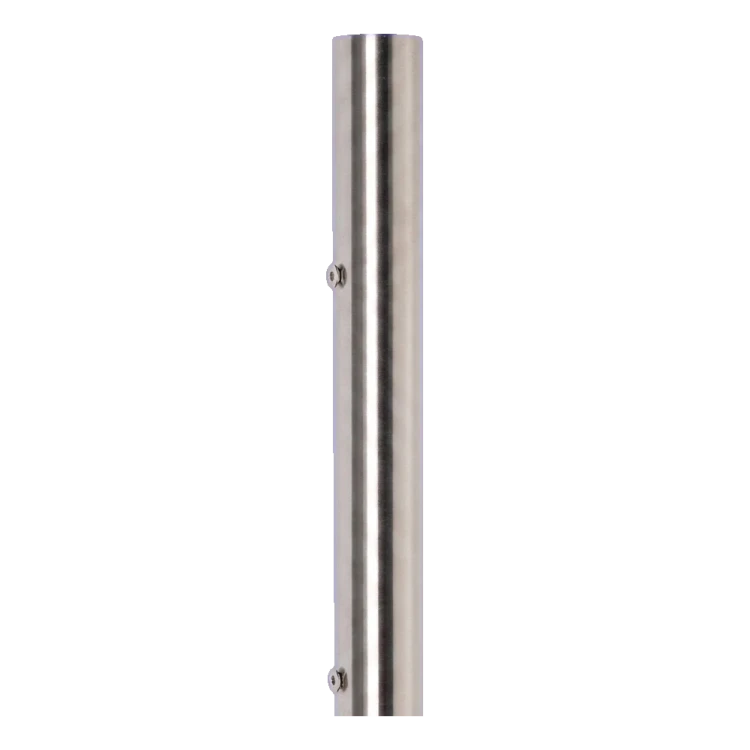

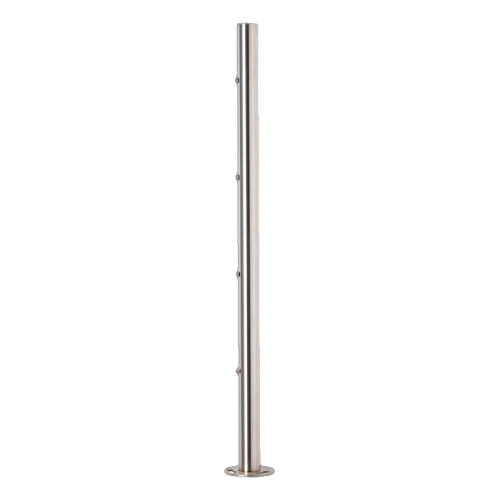

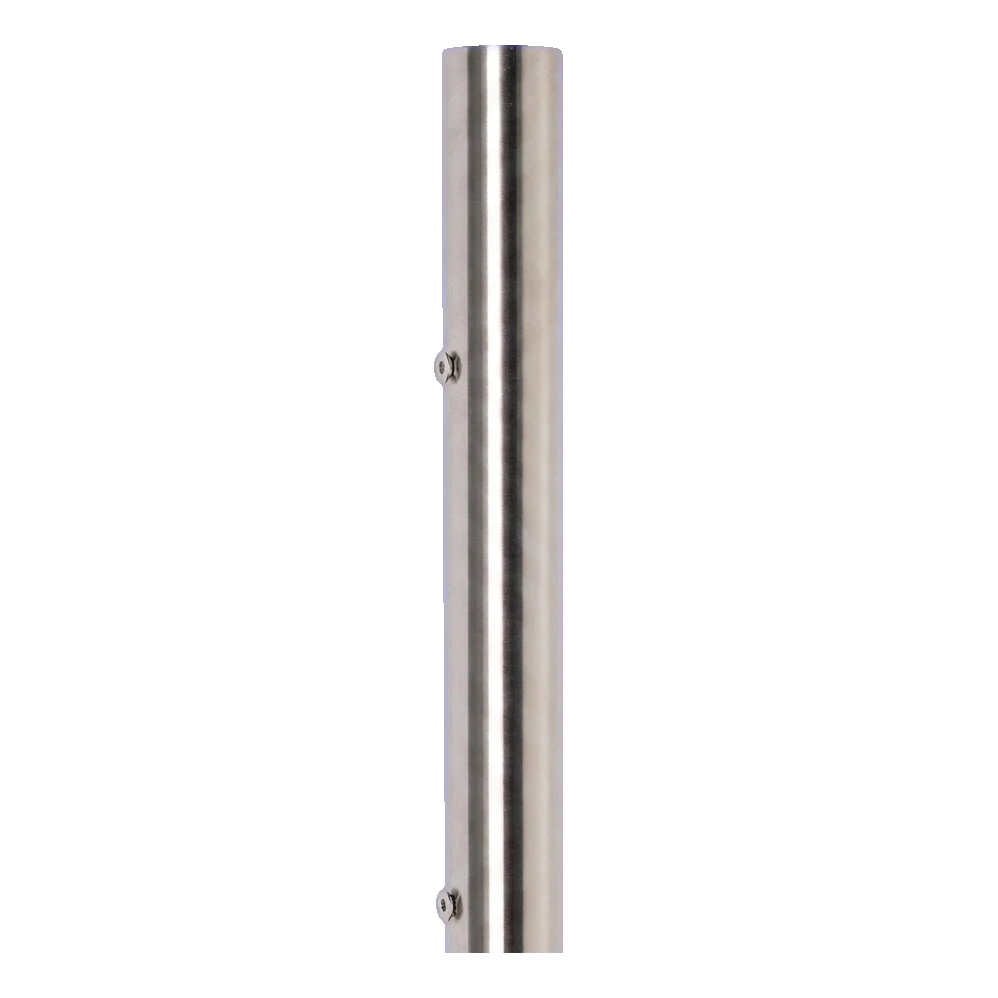

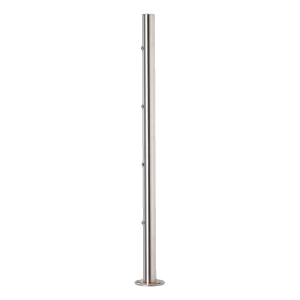

PINOX – stredný zábradlový stĺpik neozbrojený fi 42,4 × 881 mm, nerezová oceľ satén
Zanechať spätnú väzbu k produktu
Stredný zábradlový stĺpik PINOX fi 42,4 × 881 mm z nerezovej ocele AISI 304, povrchová úprava satén. Hrúbka steny 2 mm, hmotnosť 1,4 kg. 4 otvory so závitom M6. Montážna pätka ø100 mm s 3 fazuľovými otvormi. Na montáž do podlahy.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-208
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážny systém 42,4 mm
Popis
PINOX – stredný zábradlový stĺpik neozbrojený fi 42,4 × 881 mm, nerezová oceľ satén
Stredný zábradlový stĺpik PINOX v neozbrojnej verzii je profesionálny konštrukčný prvok určený na výstavbu zábradlí z nerezovej ocele. Vďaka 4 otvorom so závitom M6 rozmiestnených v rovnakých rozostupoch si inštalatér sám rozhoduje o výbere úchytiek a výplní — čo poskytuje plnú flexibilitu pri realizácii ako typických, tak aj neštandardných projektov.
Nerezová oceľ AISI 304 zabezpečuje vysokú odolnosť voči korózii a poveternostným podmienkam, vďaka čomu sa stĺpik osvedčuje ako vo vnútri budov, tak aj vonku — na balkónoch, terasách či schodiskách. Saténová povrchová úprava dodáva výrobku moderný, matný vzhľad, ktorý sa dokonale komponuje s ostatnými prvkami zábradlových systémov.
Privarená montážna pätka s priemerom ø100 mm s tromi fazuľovými otvormi rozmiestnených po 120° sa upevňuje priamo do podlahy. Takýto spôsob montáže zaručuje stabilitu a bezpečnosť konštrukcie aj na miestach s vysokou frekvenciou pohybu, ako sú schody vo verejných budovách, hotely či kancelárske budovy.
Neozbrojená verzia (bez továrne namontovaných úchytiek) umožňuje individuálny výber príslušenstva — stačí priskrutkovať vybrané úchytky k navlečeným otvorom M6, aby sa zábradlie prispôsobilo konkrétnemu projektu a použitiu.
Technická špecifikácia
- Výrobca: PINOX
- Typ: stĺpik stredný, neozbrojený
- Materiál: nerezová oceľ AISI 304
- Povrchová úprava: satén
- Priemer rúry: ø42,4 mm
- Hrúbka steny rúry: 2 mm
- Celková výška: 881 mm
- Hmotnosť: 1,4 kg
- Upevnenie: do podlahy
- Montážne otvory: 4 ks so závitom M6
- EAN: 5903313205443

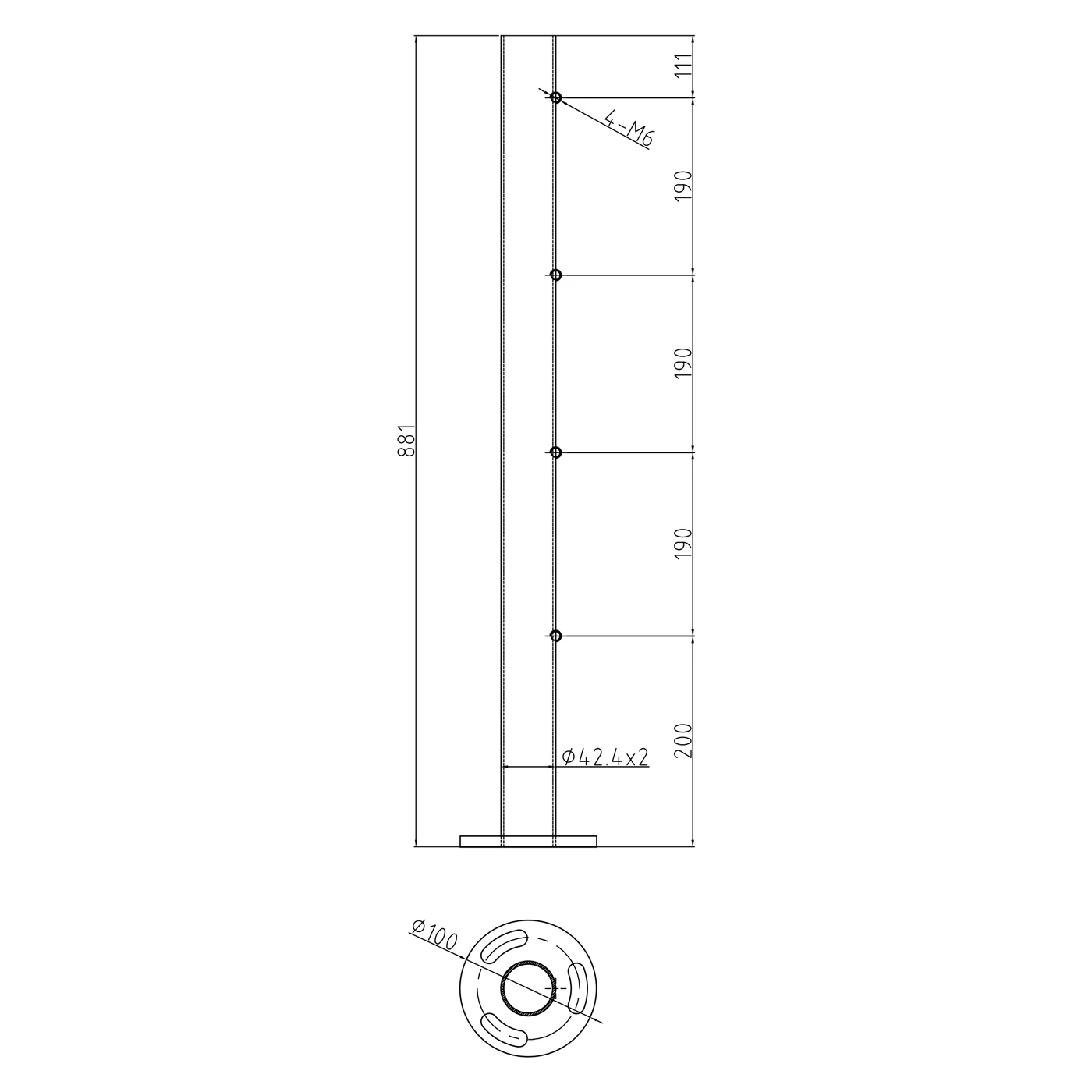

Rozmiestnenie otvorov M6 na stĺpiku
- Vzdialenosť od hornej hrany k prvému otvoru: 111 mm
- Rozostup medzi jednotlivými otvormi: 190 mm (3 × 190 mm)
- Vzdialenosť od posledného otvoru k základni: 200 mm
Rozmery technických výkresov

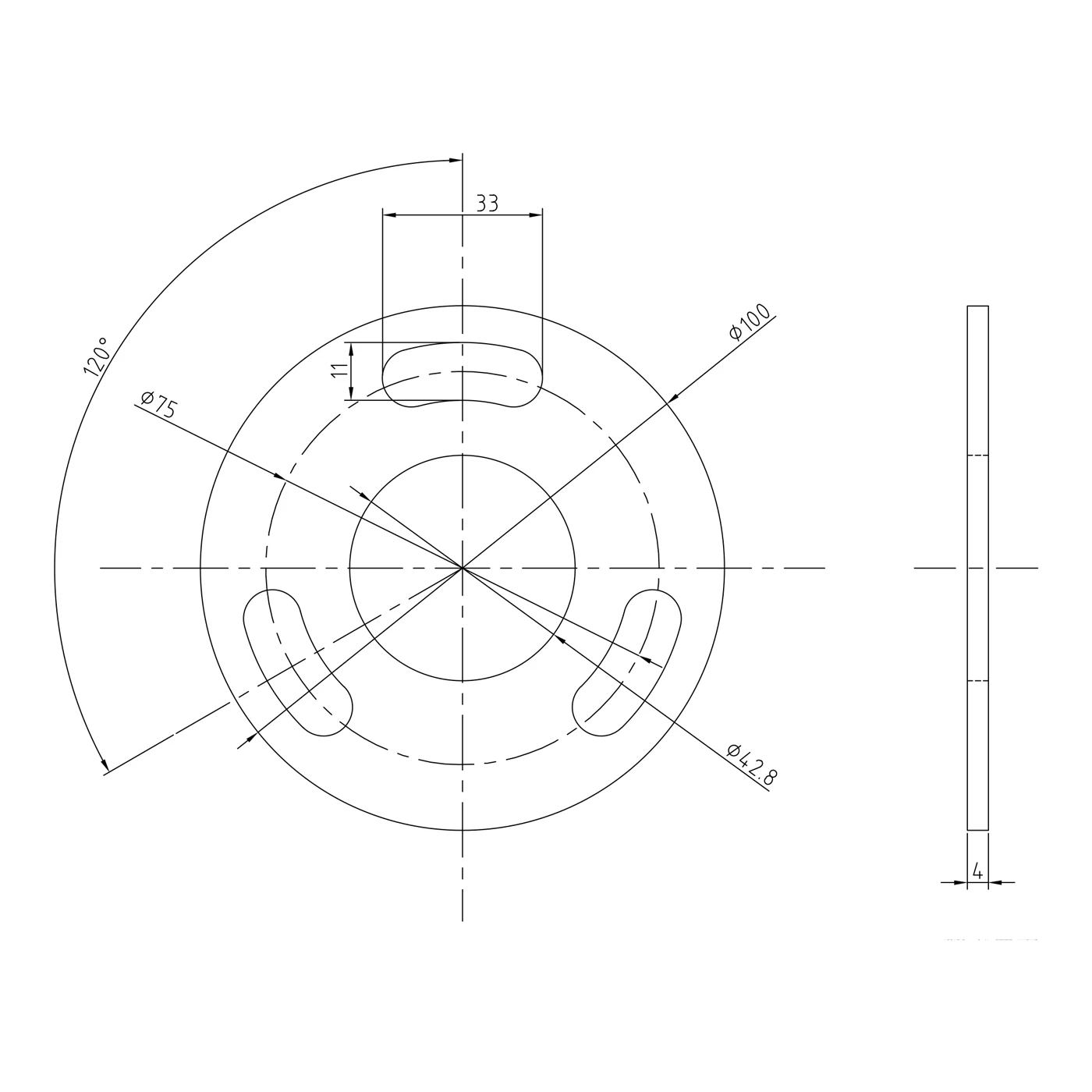

Parametre montážnej pätky
- Vonkajší priemer pätky: ø100 mm
- Priemer stredného otvoru: ø42,8 mm
- Rozdelený priemer fazuľových otvorov: ø75 mm
- Rozmery fazuľového otvoru: 33 × 11 mm
- Uhol rozmiestnenia otvorov: 120°
- Hrúbka pätky: 4 mm
- Počet montážnych otvorov v pätke: 3 ks (fazuľové)
