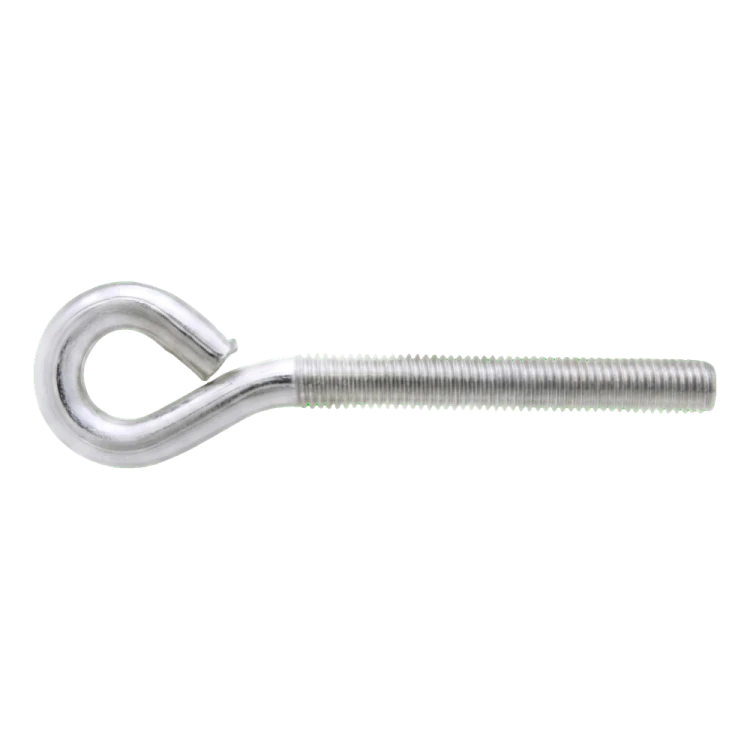

Oko s metrickým závitom pozinkované M16×210 mm

Závitová tyč zakončená uzavretým okom – na zaskrutkovanie do metrického závitu a zavesenie lán, reťazí a prvkov na karabíne; oceľ triedy pevnosti 5.8, galvanický zinok

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Oko s metrickým závitom je závitová tyč zakončená uzavretým okom. Slúži na zavesenie lán, laniek, reťazí a prvkov s karabínou. Závitová časť sa zaskrutkuje do prvku s vnútorným závitom (puzdra kotvy, matice alebo závitového otvoru).

Označenie M16 určuje metrický závit háka – rovnaký vnútorný závit musí mať puzdro kotvy, matica alebo závitový otvor. Celková dĺžka H je 210 mm a meria sa od konca závitu po najvzdialenejší bod ohnutej časti. Dostupná dĺžka závitu L1 je 110 mm a vonkajší priemer ohybu Dz je 69 mm. Ide o menovité hodnoty podľa tabuľky výrobcu. Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom; závit vyčnievajúci za tento prvok zaistite kontramaticou. Po montáži nastavte oko v smere pôsobenia zaťaženia a hák v mieste ohybu nezaťažujte zboku.

Materiál vyhotovenia je oceľ triedy pevnosti 5.8 a povlak je galvanický zinok. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Výrobca neuvádza nosnosť háka a uvedená trieda pevnosti sa vzťahuje na samotnú oceľ. Dovolené zaťaženie závisí od podkladu a spôsobu upevnenia – určuje ho projekt alebo výrobca kotvy. Hák nepoužívajte na zdvíhanie bremien ani na istenie osôb.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Zvoľte závit pripájaného prvku zodpovedajúci M16 – kotva, matica alebo puzdro s vnútorným závitom.
• ✓Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom (dostupný závit: L1 = 110 mm); závit vyčnievajúci za tento prvok zaistite kontramaticou.
• ✓Po montáži nastavte oko v smere pôsobenia zaťaženia; hák v mieste ohybu nezaťažujte zboku.
