Oceľový spájač L120 pre závesovú bránu M18 – otvorenie 180°
produkt nedostupný
pridať do zoznamu želaní
0
Popis

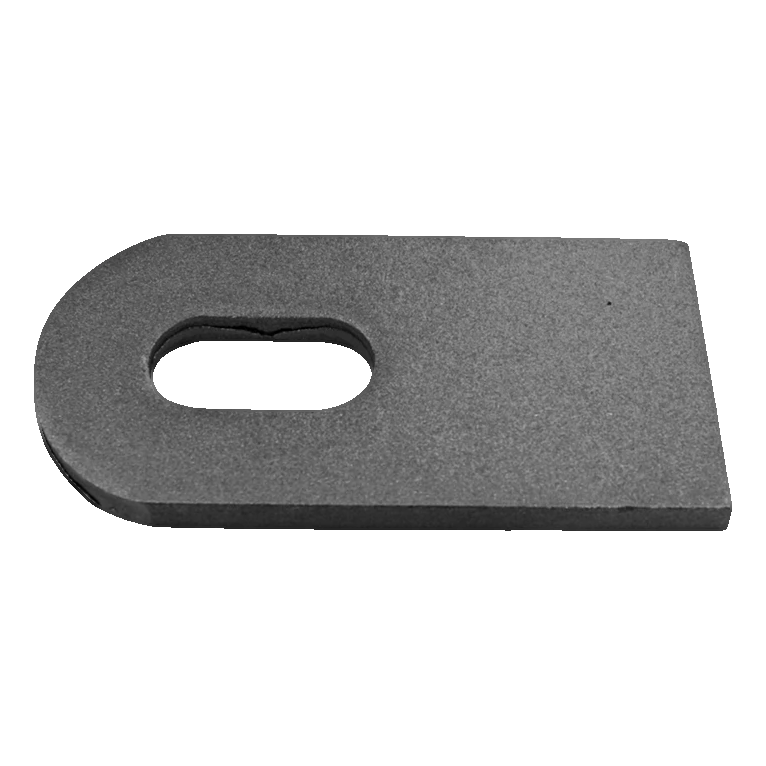

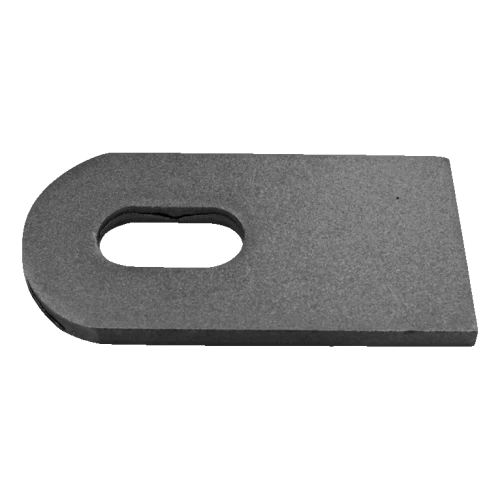

Oceľový spojovník L120 pre brámový záves M18 – otvorenie 180°
Oceľový spojovník L120 určený pre brámové závesy so závitom M18. Vďaka masívnej konštrukcii z plechu hrúbky 8 mm zabezpečuje trvalé a stabilné spojenie závesu s bránou alebo brankou, umožňuje úplné otvorenie krídla pod uhlom 180°. Lukovitý otvor v spojovníku poskytuje rozsah regulácie 70–90 mm, čo umožňuje presne nastaviť pozíciu krídla vzhľadom na stĺpik — bez potreby opätovného navŕtania otvorov.
Prvok je nevyhnutným komponentom pri montáži krídlových brán a braniek na skrutkových záves M18. Jeho jednoduchá forma a solídna konštrukcia zaručujú rýchlu montáž a viacročnú bezporuchovú prevádzku.

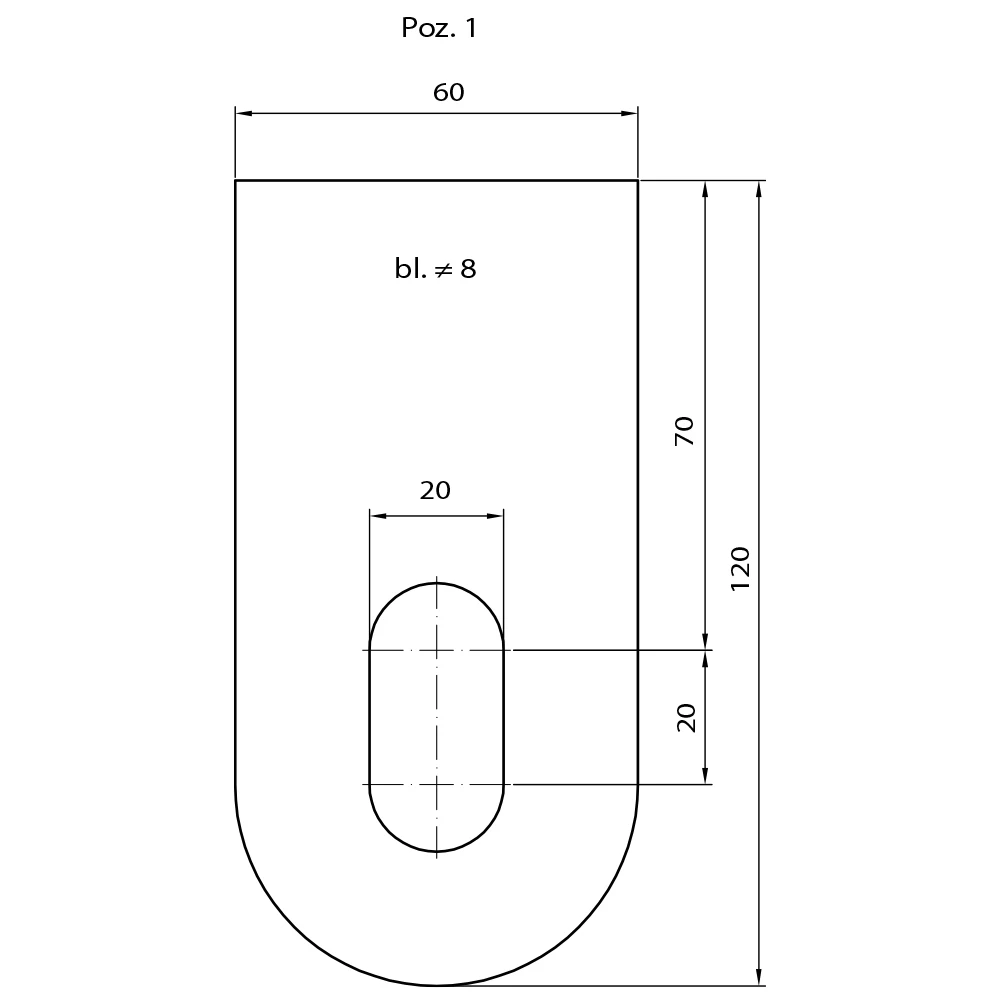

Rozmery spojovníka
- Dĺžka (L): 120 mm
- Výška: 60 mm
- Hrúbka plechu: 8 mm
- Lukovitý otvor (šírka): 20 mm
- Rozsah regulácie v otvore: 70–90 mm
- Závit závesu: M18
Spôsob použitia a montáž

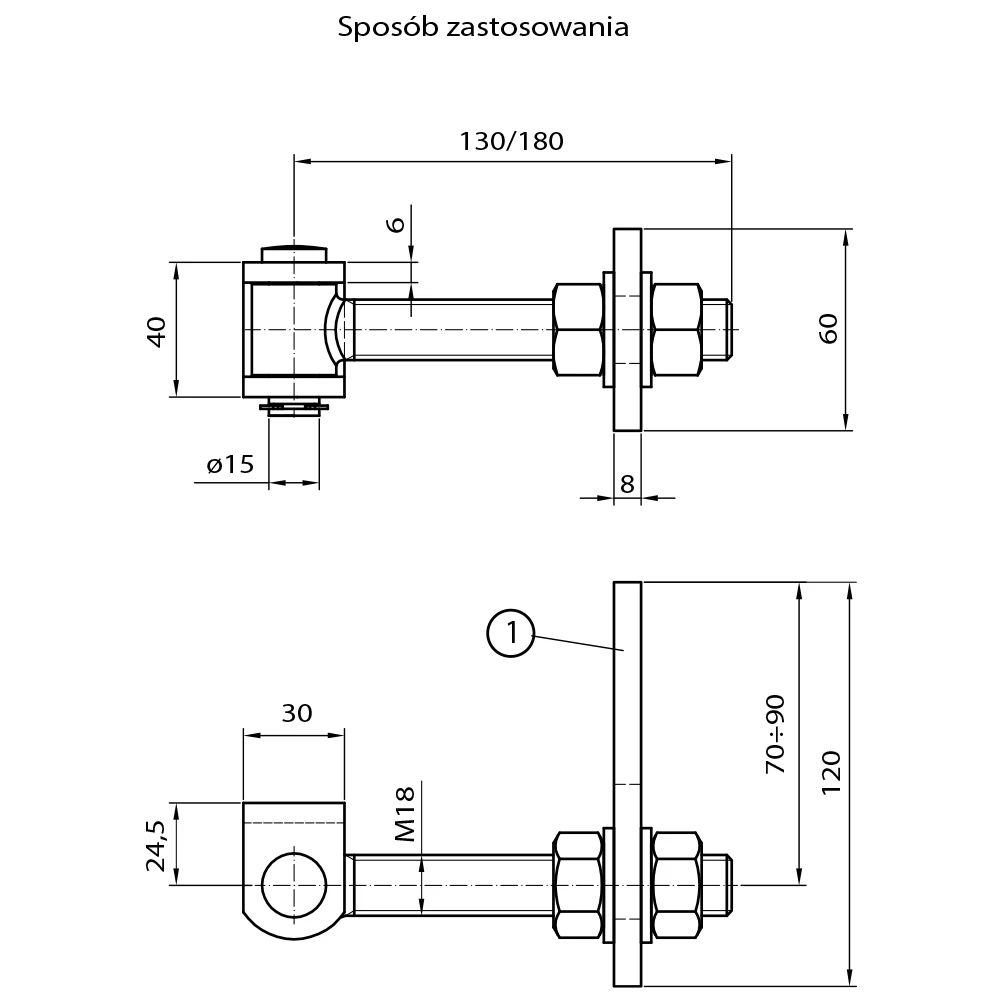

Spojovník sa montuje na krídlo brány alebo branky, a čap závesu M18 prechádza cez lukovitý otvor a je upevnený maticami na oboch stranách. Schéma použitia ukazuje dva varianty dĺžky čapu (130 mm alebo 180 mm), čo umožňuje vybrať vhodný záves pre hrúbku stĺpika alebo rámu. Puzdro závesu (výška 40 mm, čap Ø15 mm) sa privarí k stĺpiku, a spojovník s lukovitým otvorom umožňuje plynulú reguláciu nastavenia krídla.
Technické údaje
- Materiál: oceľ
- Hrúbka plechu: 8 mm
- Dĺžka spojovníka: 120 mm
- Výška spojovníka: 60 mm
- Závit závesu: M18
- Rozmer lukovitého otvoru: 20 × 40 mm (šírka × dĺžka)
- Rozsah regulácie: 70–90 mm
- Uhol otvorenia krídla: 180°
- Hmotnosť: 0,38 kg
- EAN: 99917867
Spojovník je kompatibilný so skrutkovými záves M18 s dĺžkou čapu 130 mm alebo 180 mm. Ideálny prvok pre profesionálnu montáž krídlových brán a braniek v oploteniach systémoch.
Technické údaje
| Materiál | Oceľ |
| Typ závitu | M18 |
| Priemer | 12 |
| Sposób montażu | Na zamurovanie |
