Noark Rozvádzač s prepäťovou ochranou DC+AC 10A 3-fázový SH-718
Zanechať spätnú väzbu k produktu

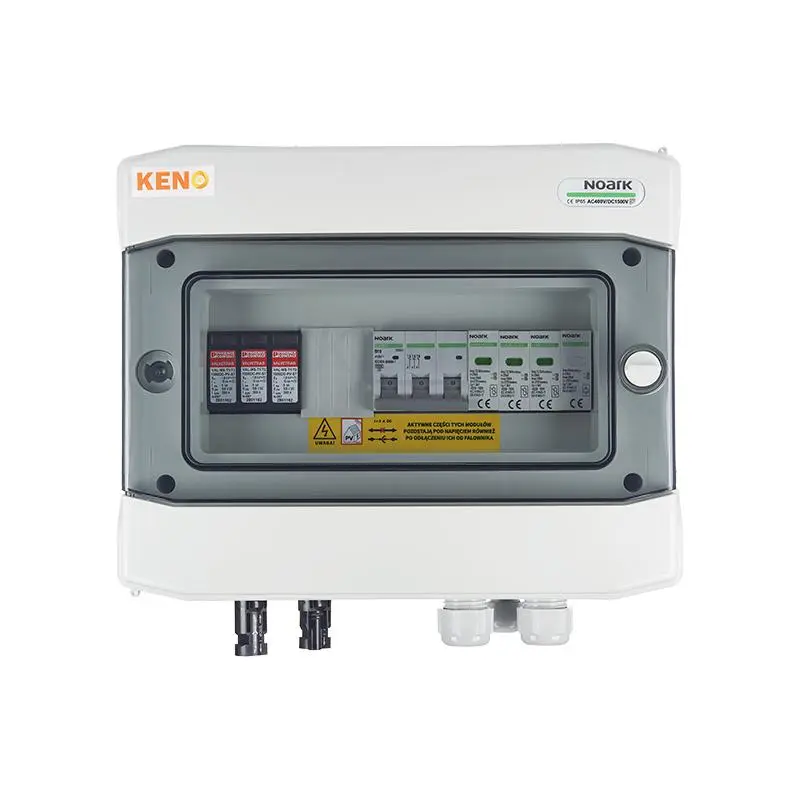

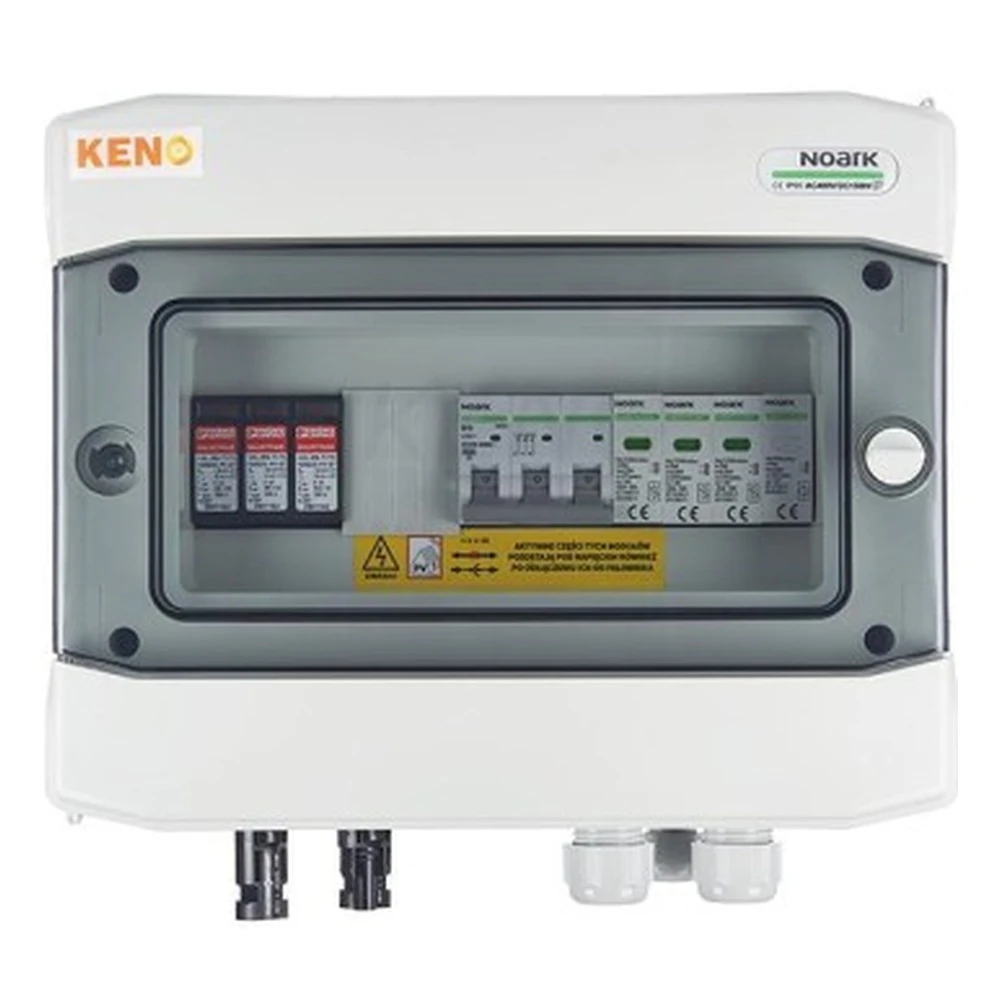

Prípojková skrinka DC+AC IP65 s prepäťovou ochranou typ 1+2 pre fotovoltaické inštalácie. Vybavená 3-fázovým nadprúdovým ističom 10A a prepäťovými zvodičmi 50kA AC a DC. Hermetická skriňa s priehľadnými dvierkami a možnosťou zámku.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: GPV-409-01
Popis
Noark Prípojková Skrinka s Prepäťovou Ochranou DC+AC 10A 3-Fázová SH-718
Prípojková skrinka DC+AC hermetická s prepäťovým obmedzovačom 1000V typu 1+2 / obmedzovač AC typ 1+2, 10A, 3-F, SH-78 DCAC
- Prípojkové rozvádzače sú spoľahlivým riešením, ktoré sa s úspechom uplatňuje v malých a stredných domových aj priemyselných inštaláciách. Vďaka širokému rozsahu použitia vrátane triedy ochrany IP65 môžu byť rozvádzače montované nielen v uzavretých priestoroch, ale aj vo vonkajších priestoroch.
- Štandardná, overená skriňa: Zabezpečuje pevnosť a odolnosť, vďaka ktorej sú rozvádzače pripravené splniť rôznorodé inštalačné požiadavky.
- Možnosť montáže zámku na kľúč: Poskytuje dodatočnú úroveň bezpečnosti a obmedzuje prístup k elektrickým zariadeniam len pre oprávnené osoby.
- Priehľadné dvierka: Umožňujú ľahký prístup do vnútra rozvádzača a rýchlu vizuálnu kontrolu stavu zariadení bez nutnosti ich otvárania.
Použitý prepäťový obmedzovač AC
| Parameter | Hodnota |
|---|---|
| Výrobca/model | Noark/Ex9UE1+2 12.5 4P 275 |
| Menovitý výbojový prúd In (8/20 us) na fázu | 25kA |
| Maximálny výbojový prúd Imax (8/20 us) | 50kA |
Použitý prepäťový obmedzovač DC
| Parameter | Hodnota |
|---|---|
| Výrobca/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Prepäťová ochrana | Typ 1+2 |
| Odolný voči chybám zapojenia systém Y na použitie podľa | VDE 0100-712 (IEC 60364-7-712) |
| Vyrovnanie potenciálov v prepäťovej ochrane podľa | VDE 0100-443 (IEC 60364-4-44) |
| Schopnosť odvádzania prúdu (8/20) na pól | do 50kA |
| Nízka napäťová ochranná úroveň DC (Uoc max = 1000V DC) | <= 2,6kV |
| Vložky | Vymeniteľné, s termodynamickým odpájacím zariadením a optickou signalizáciou poškodenia |
| Obmedzovač | Uzavretý, bezvýbuchový varistorový obmedzovač na báze oxidu zinočnatého |
Nadprúdový istič
| Parameter | Hodnota |
|---|---|
| Výrobca/model | Noark/Ex9BN 3P B10 |
| Menovitý prúd | 10A; 3-fázy |
| Počet pólov | 3 |
| Charakteristika | B |
| Vyhotovenie podľa | IEC/EN 60898-1 |
| Menovitá skratová spínacia schopnosť ICN | 6kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie
Data sheet.pdf
5.49 MB
Dátový list
Declaration of comformity.pdf
197.06 kB
Vyhlásenie o zhode
User manual.pdf
275.90 kB
Používateľská príručka
Warranty.pdf
138.80 kB
Záruka
