Noark Pripojovacia Skrinka s Prepäťovou Ochranou DC+AC 20A 3-Fázová SH-91
Zanechať spätnú väzbu k produktu
Prípojková skrinka 1000V DC s prepäťovou ochranou typ 1+2 pre 2 reťazce PV a 2 MPPT. Nadprúdový istič 3-fázový 20A charakteristika B. Krytie IP65 na vnútornú a vonkajšiu montáž.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: GPV-409-03
Popis

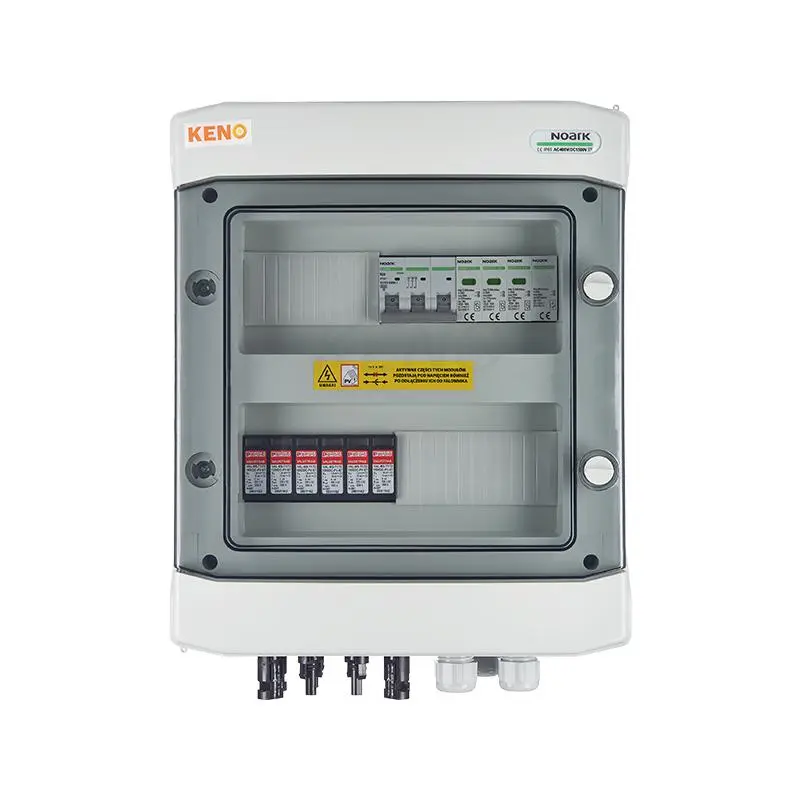

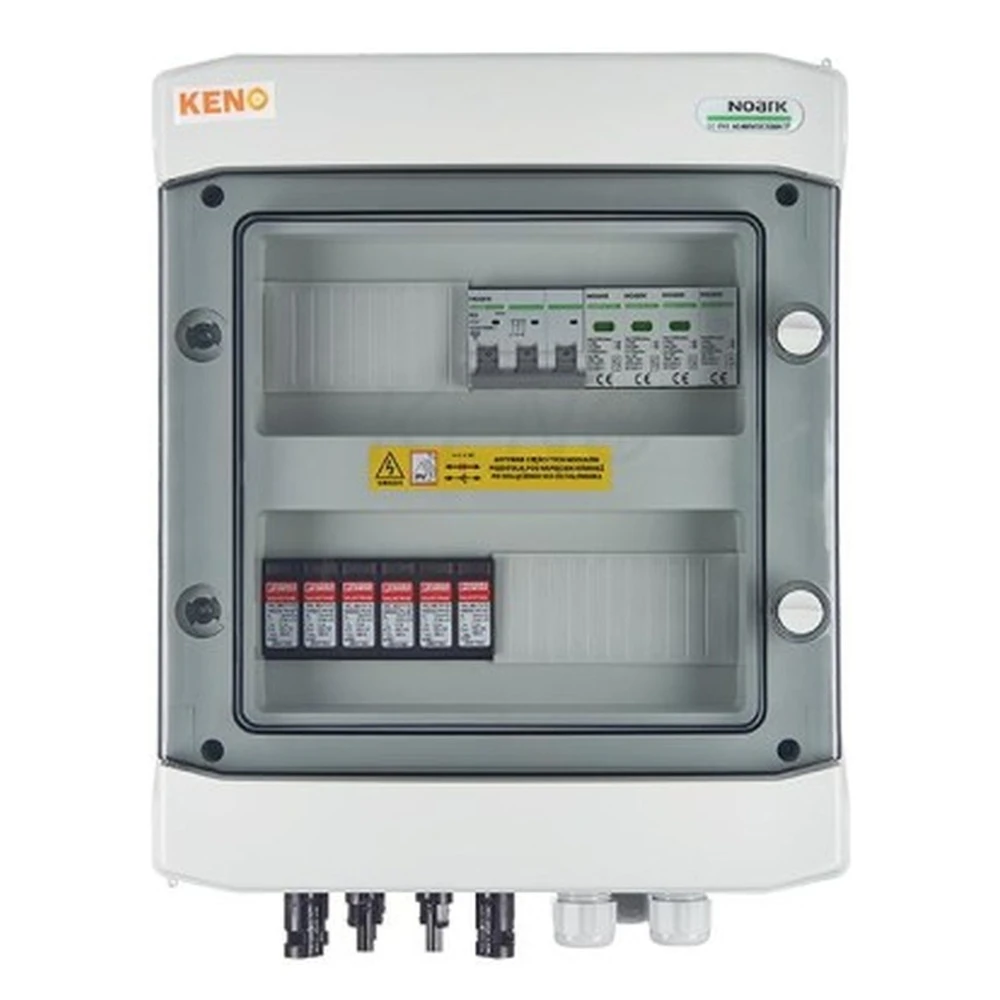

Noark Prípojková Skrinka s Prepäťovou Ochranou DC+AC 20A 3-Fázová SH-91
Prípojková skrinka s prepäťovým obmedzovačom DC + AC, 1000V typ 1+2, 2 x reťazec PV, 2 x MPPT // obmedzovač AC typ 1+2, 20A 3-F typ SH-214 DCAC
- Prípojkové rozvádzače sú spoľahlivým riešením, ktoré sa s úspechom uplatňuje tak v malých a stredných domových inštaláciách, ako aj v priemyselných aplikáciách. Vďaka širokému rozsahu použitia, vrátane triedy ochrany IP65, môžu byť rozvádzače montované nielen v uzavretých priestoroch, ale aj vo vonkajšom prostredí.
- Štandardné, overené puzdro: Zabezpečuje pevnosť a odolnosť, vďaka čomu sú rozvádzače pripravené splniť rôznorodé inštalačné požiadavky.
- Možnosť montáže zámku na kľúč: Poskytuje dodatočnú úroveň bezpečnosti a obmedzuje prístup k elektrickým zariadeniam len pre oprávnené osoby.
- Priehľadné dvierka: Umožňujú jednoduchý prístup do vnútra rozvádzača a rýchlu vizuálnu kontrolu stavu zariadení bez nutnosti ich otvárania.
Použitý prepäťový obmedzovač AC
| Parameter | Hodnota |
|---|---|
| Výrobca/model | Noark/Ex9UE1+2 12.5 4P 275 |
| Menovitý výbojový prúd In (8/20 μs) na fázu | 25kA |
| Maximálny výbojový prúd Imax (8/20 μs) | 50kA |
Použitý prepäťový obmedzovač DC
| Parameter | Hodnota |
|---|---|
| Výrobca/model | PHOENIX/VAL-MS 1000DC-PV/2+V |
| Prepäťová ochrana | Typ 2 |
| Odolný voči chybám zapojenia systém Y pre aplikácie podľa | VDE 0100-712 (IEC 60364-7-712) |
| Vyrovnanie potenciálov v prepäťovej ochrane podľa | VDE 0100-443 (IEC 60364-4-44) |
| Schopnosť odvádzania prúdu (8/20) na pól | do 40kA |
| Nízka napäťová úroveň ochrany DC (Uoc max = 1000V DC) | <= 4,0kV |
| Vložky | Vymeniteľné, s termodynamickým odpájacím zariadením a optickou signalizáciou poškodenia |
| Obmedzovač | Uzavretý, bezvýbuchový varistorový obmedzovač na báze oxidu zinočnatého |
Nadprúdový istič
| Parameter | Hodnota |
|---|---|
| Výrobca/model | Noark/Ex9BN 3P B20 |
| Menovitý prúd | 20A; 3-fázy |
| Počet pólov | 3 |
| Charakteristika | B |
| Vyhotovenie podľa | IEC/EN 60898-1 |
| Menovitá skratová spínacia schopnosť ICN | 6kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie
Data sheet.pdf
5.49 MB
Dátový list
Declaration of comformity.pdf
197.06 kB
Vyhlásenie o zhode
User manual.pdf
275.90 kB
Používateľská príručka
Warranty.pdf
138.80 kB
Záruka
