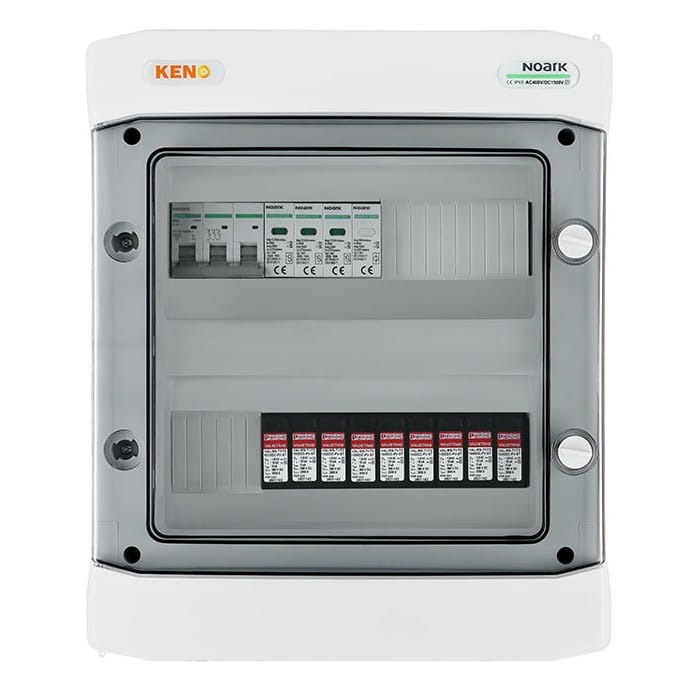

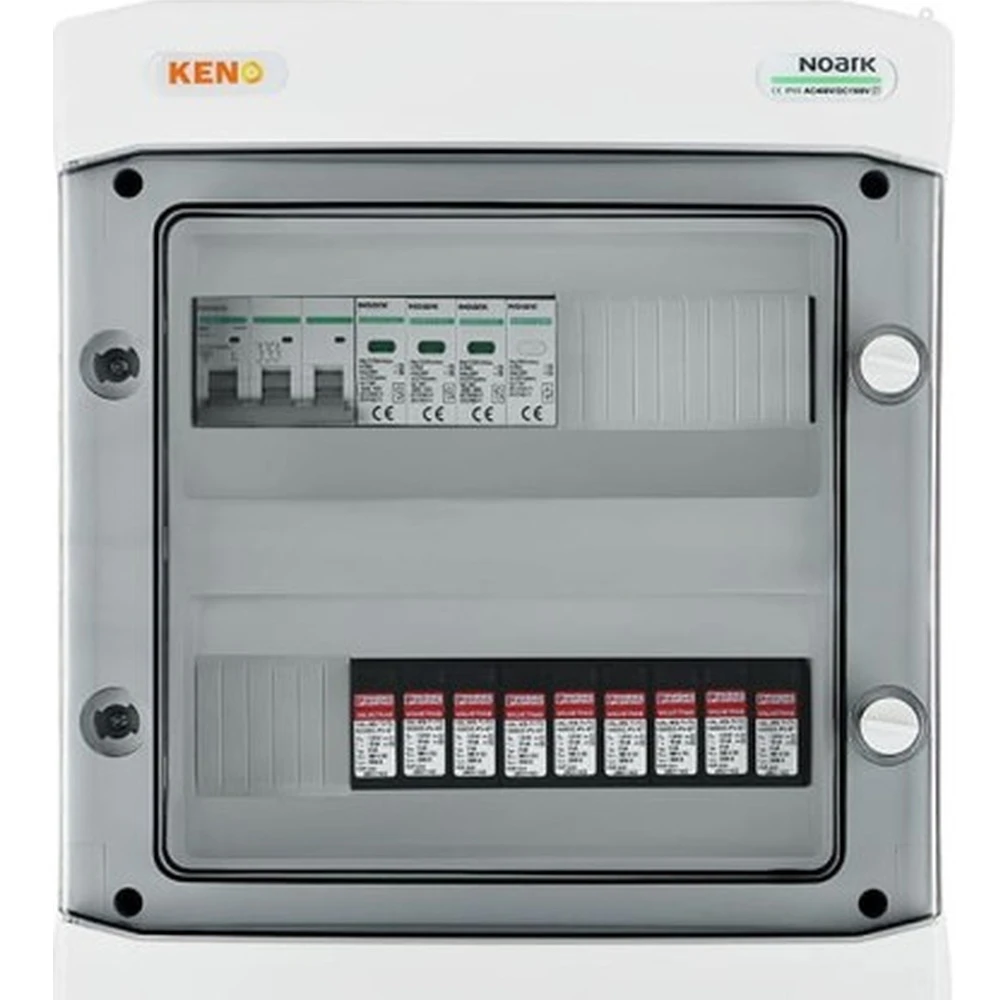

Noark Prípojková Skrinka s Prepäťovou Ochranou DC+AC 40A 3-Fázová SH-355
Zanechať spätnú väzbu k produktu
Prípojková skrinka 3-fázová 40A s prepäťovým ochranným prvkom DC+AC typu 1+2. Ochrana Phoenix T1/T2 DC a Noark T1/T2 AC, istič B40A 3F, prúdový chránič 300mA typu A. Povrchová montáž, IP65, prípojky MC4 Stäubli.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: GPV-409-05
Popis
Noark Prípojková Skrinka s Ochranou Proti Prepätiu DC+AC 40A 3-Fázová SH-355
Prípojková skrinka s obmedzovačom prepätia DC + AC, typu 1+2, typ SH-355 DCAC
Prípojková rozvodnica, určená na napájanie fotovoltaických meničov, zabezpečuje nielen ochranu pred následkami skratov a preťažení, ale aj pred nepriamymi a priamymi výbojmi na oboch stranách prúdu - striedavého aj jednosmerného.
Je určená na použitie v uzemnených a izolovaných inštaláciách PV a vďaka vysokému stupňu ochrany IP je možná jej montáž vonku. Konštrukcia rozvodnice je prispôsobená na povrchovú montáž a v závislosti od vybavenia môže plniť rôzne funkcie.
- Štandardné, overené puzdro: Zabezpečujúce pevnosť a odolnosť, vďaka ktorej sú rozvodnice pripravené splniť rôznorodé inštalačné požiadavky.
- Možnosť montáže zámku na kľúč: Poskytuje dodatočnú úroveň bezpečnosti a obmedzuje prístup k elektrickým zariadeniam len pre oprávnené osoby.
Základné parametre strana DC
| Parameter | Hodnota |
|---|---|
| Počet vstupov | výstupov reťazca PV | 3 | 3 |
| Počet | Typ obmedzovača prepätia DC | Typ | 3 | Phoenix | T1/T2 |
| Typ prípojky | Panelové MC4 Stäubli |
Základné parametre strana AC
| Parameter | Hodnota |
|---|---|
| Obmedzovač prepätia AC | Typ | Noark | T1/T2 |
| Nadprúdový istič | Noark B40A 3F |
| Prúdový chránič | 1 x 300mA typu A |
Použitý obmedzovač prepätia DC (SPD)
| Parameter | Hodnota |
|---|---|
| Výrobca / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Ochrana proti prepätiu | T1 / T2 |
| Napätie naprázdno UOCSTC | ≤ 975 V DC |
| Maximálny vybíjací prúd Imax (8/20) μs | 40 kA |
| Čas odozvy tA | ≤ 25 ns |
| Skúšobný bleskový prúd (10/350) μs, náboj | 2,5 As |
| Skúšobný bleskový prúd (10/350) μs, špecifická energia | 6,25 kJ/Ω |
| Skúšobný bleskový prúd (10/350) μs, vrcholová hodnota Iimp | 5 kA |
| Celkový odvádzaný prúd Itotal (8/20) μs | 40 kA |
| Celkový odvádzaný prúd Itotal (10/350) μs | 5 kA |
| Izolačný odpor Riso | > 5 GΩ (pri 500 V DC) |
| Menovitý vybíjací prúd In (8/20) μs | 15 kA |
| Menovitý zaťažovací prúd IL | 80 A |
| Dlhodobý prevádzkový prúd ICPV | < 20 μA |
| Najvyššie trvalé napätie UCPV | 1170 V DC |
| Odolnosť proti skratu ISCPV | 2000 A |
| Zvyškové napätie Ures | ≤ 3,5 kV (pri In) |
| - | ≤ 2,9 kV (pri 5 kA) |
| - | ≤ 3,2 kV (pri 10 kA) |
| - | ≤ 3,7 kV (pri 20 kA) |
| - | ≤ 4,1 kV (pri 30 kA) |
| - | ≤ 4,6 kV (pri 40 kA) |
| Prúd ochranného vodiča IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Úroveň ochrany Up | ≤ 3,5 kV |
| Príkon v pohotovostnom režime PC | ≤ 25 mVA |
Použitý nadprúdový istič (MCB) (1)
| Parameter | Hodnota |
|---|---|
| Výrobca / Model | Noark / Ex9BN 3P B40 |
| Menovitý prúd | 40A; 3-F |
| Menovité prevádzkové napätie Ue | 230/415 V AC |
| - | 72 V DC na pól (1P, 2P) |
| - | 48 V DC na pól (3P, 4P) |
| Minimálne napätie | 12 V AC/DC |
| Menovité impulzné výdržné napätie Uimp podľa IEC 60898-1 | 6 kV |
| Menovité impulzné výdržné napätie Uimp podľa IEC 60947-2 | 6 kV |
| Menovitá skratová vypínacia schopnosť Icn podľa IEC 60898-1 | 6 kA |
| Menovitá skratová vypínacia schopnosť Icn podľa IEC 60947-2 | 10 kA |
| Menovité izolačné napätie Ui | 690 V AC |
| Počet pólov | 3 |
| Frekvencia | 50/60 Hz |
| Charakteristika | B |
| Prevedenie podľa | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanická životnosť | 20 000 spínacích cyklov |
| Elektrická životnosť | 10 000 spínacích cyklov |
| Trieda obmedzenia energie | 3 |
| Kategória použitia | A |
| Smer napájania | Ľubovoľný (zhora alebo zdola) |
Použitý obmedzovač prepätia AC (SPD)
| Parameter | Hodnota |
|---|---|
| Výrobca / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Pripojenie | L-N/PE, N-PE |
| Prevedenie podľa | EN 61643-11 |
| Typ obmedzovača | Type 1+2 (trieda I+II, B+C, T1+T2) |
| Prevedenie vložky | MOV (Varistor)GDT (Iskrovisko) |
| Menovité napätie Un | 230 V AC |
| Referenčné skúšobné napätie UREF | 255 V AC |
| Napätie trvalej prevádzky Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA na pól 50 kA na pól |
| Špecifická energia W/R | 156.25 kJ/Ω |
| Maximálny impulzný prúd Iimp (10/350 μs) | 12.5 kA na pól 50 kA na pól |
| Maximálny vybíjací prúd Imax (8/20 μs) | 50 kA na pól |
| Napäťová úroveň ochrany Up pre prúd In | 1.5 kV |
| Napäťová úroveň ochrany Up pre prúd Imax | 1.8 kV 1.5 kV |
| Napäťová úroveň ochrany Up pre 5 kA (8/20 μs) | 1 kV |
| N-PE Schopnosť zhášania následného prúdu Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Rozdielový prúd IPE pri UREF | ≤ 1 mA |
| Napätie obmedzovača pre prúd 1mA | 387 - 473 V |
| Čas odezvy | ≤ 25 ns ≤ 100 ns |
| Maximálne predisťovanie poistkou | 160 A gG |
| Schopnosť odolávať skratovému prúdu | 50kA |
| Skratová odolnosť ISCCR | 10kA |
| Prúdový koeficient k | 1kA |
| Typ systému LV | TN-S, TT (3+1) |
Použitý prúdový chránič (RCD)
| Parameter | Hodnota |
|---|---|
| Výrobca / Model | Noark / Ex9L-N 300mA |
| Prevedenie podľa | EN 61008 |
| Počet pólov | 2 / 4 |
| Charakteristika | A |
| Menovité prevádzkové napätie Ue | 240/415 V AC |
| Menovitý prúd | 40 / 63 A |
| Minimálne napätie pre funkciu prúdového chrániča | Nezávislosť od napätia |
| Rozsah napätia pre testovacie tlačidlo | 150 — 440 V |
| Frekvencia f | 50 Hz |
| Menovité izolačné napätie Ui | 500 V |
| Menovitý podmienečný skratový prúd Inc | 6 kA |
| Menovitý rozdielový prúd IΔn | 300mA |
| Citlivosť | citlivý na sinusoidálny rozdielový prúd, usmerňovaný pulzujúci a hladký, vysoká frekvencia (1 kHz) |
| Čas zásahu | okamžitý |
| Menovité impulzné výdržné napätie Uimp | 6 kV |
| Odolnosť proti nárazovému prúdu | 3000 A |
| Mechanická životnosť | 20 000 spínacích cyklov |
| Elektrická životnosť | 4 000 spínacích cyklov |
Maximálne predisťovanie poistkou pred preťažením
| Parameter | Hodnota |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maximálne predisťovanie poistkou pred následkami skratu
| Parameter | Hodnota |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Menovitá zapínacia a vypínacia schopnosť Im
| Parameter | Hodnota |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Smer napájania | Ľubovoľný (zhora alebo zdola) |
