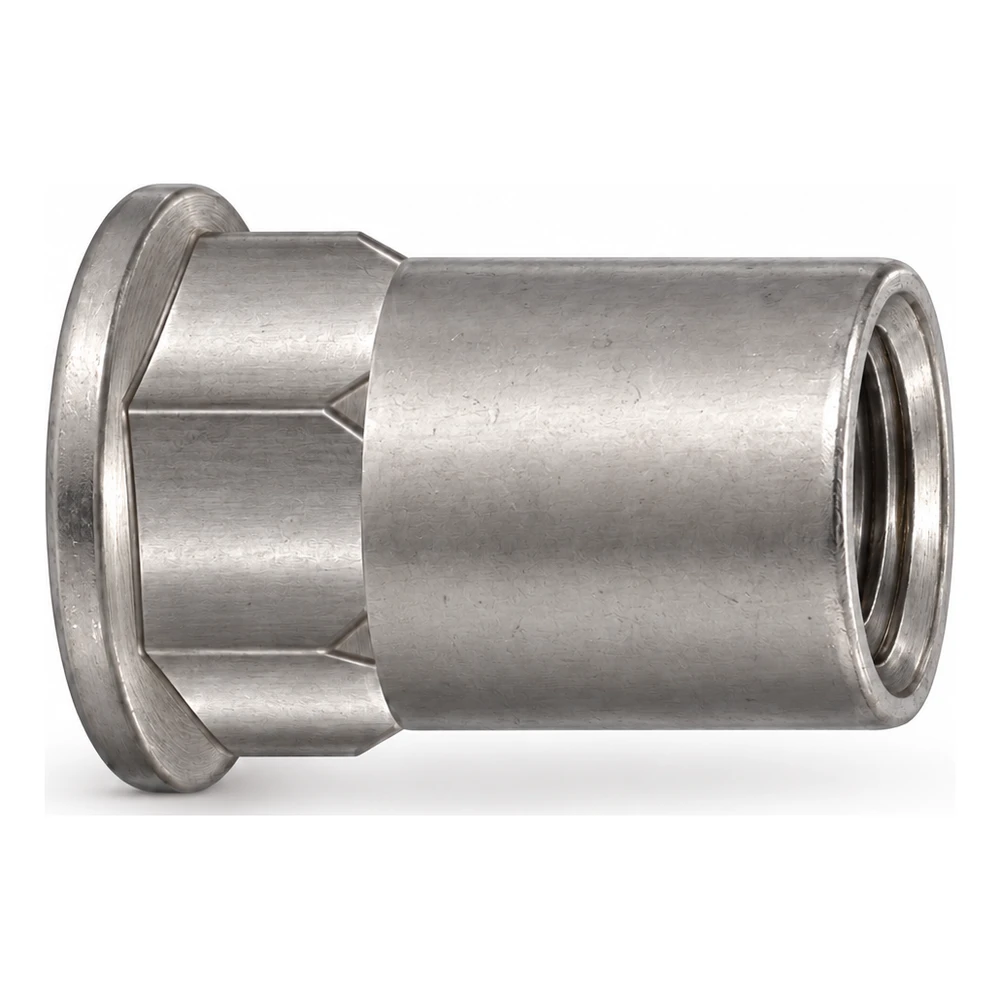

Nitovacia matica z nehrdzavejúcej ocele A2 M5×13,5 mm – plochá hlava, čiastočne šesťhranný driek – kartón 250 ks

Plochá hlava, čiastočne šesťhranný driek, otvorené vyhotovenie, nehrdzavejúca oceľ A2

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Nitovacia matica vytvára vnútorný závit M5 v tenkom plechu alebo profile, keď je prístup možný len z jednej strany. Vloží sa do otvoru a osadí nitovacími kliešťami na nitovacie matice: nástroj sa zaskrutkuje do závitu a ťahá ho k sebe, pričom sa časť drieku za materiálom deformuje na prírubu, ktorá spolu s hlavou zovrie materiál. Po vyskrutkovaní nástroja zostane v materiáli hotový závit M5. Tento model má hlavu s priemerom 10,3 mm a výškou 1 mm (typ: plochá hlava) a čiastočne šesťhranný driek. Plochá hlava vyčnieva nad povrch materiálu o výšku hlavy k. Šesťhranná časť drieku obmedzuje pretáčanie nitovacej matice v otvore.

Nitovacia matica sa vyberá podľa hrúbky materiálu, do ktorého sa má osadiť. Nitovacia matica M5 × 13,5 mm je určená pre materiál s hrúbkou od 0,5 do 3,0 mm; pri inej hrúbke vyberte inú veľkosť zo zoznamu najbližších veľkostí. Otvor musí byť šesťhranný, s rozmerom medzi protiľahlými plochami 7,1 mm, teda o 0,1 mm väčším ako SW7 drieku. Najlepšie je vytvoriť ho dierovačom – v okrúhlom otvore nie je nitovacia matica zaistená proti pretáčaniu.

Nitovacia matica je vyrobená z nehrdzavejúcej ocele A2. V prostredí s chloridmi, napríklad pri mori alebo pri bazéne, treba materiál vybrať podľa podmienok expozície a odporúčaní projektu. Podľa katalógového listu výrobcu odoláva šmykovej sile 3 620 N a trhacej sile 12 740 N. Ide o výsledky skúšky samotnej nitovacej matice – únosnosť spoja závisí od materiálu a hrúbky prvku a určuje ju projekt. Predávame v kartónoch po 250 ks; kartón váži 0,48 kg.

Rozmery

Materiál a pevnosť

Balenie

Príprava montáže

• ✓Skontrolujte hrúbku materiálu: musí byť v rozsahu 0,5–3,0 mm.
• ✓Vytvorte šesťhranný otvor s rozmerom medzi protiľahlými plochami 7,1 mm (SW7 drieku + 0,1 mm), najlepšie vysekávaním – v okrúhlom otvore nie je nitovacia matica zaistená proti pretáčaniu; odstráňte otrepy.
• ✓Osádzajte nitovacími kliešťami na nitovacie matice s nadstavcom M5; hlava má dosadať na povrch.
