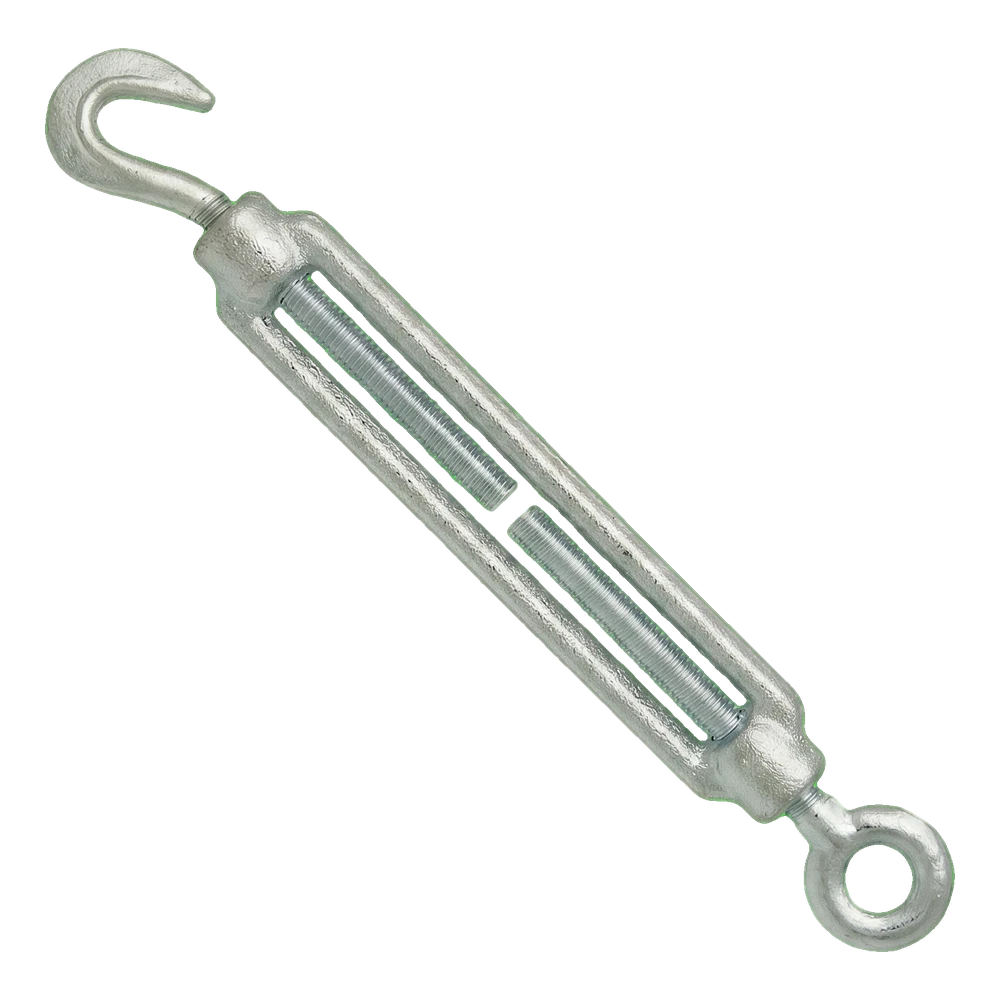

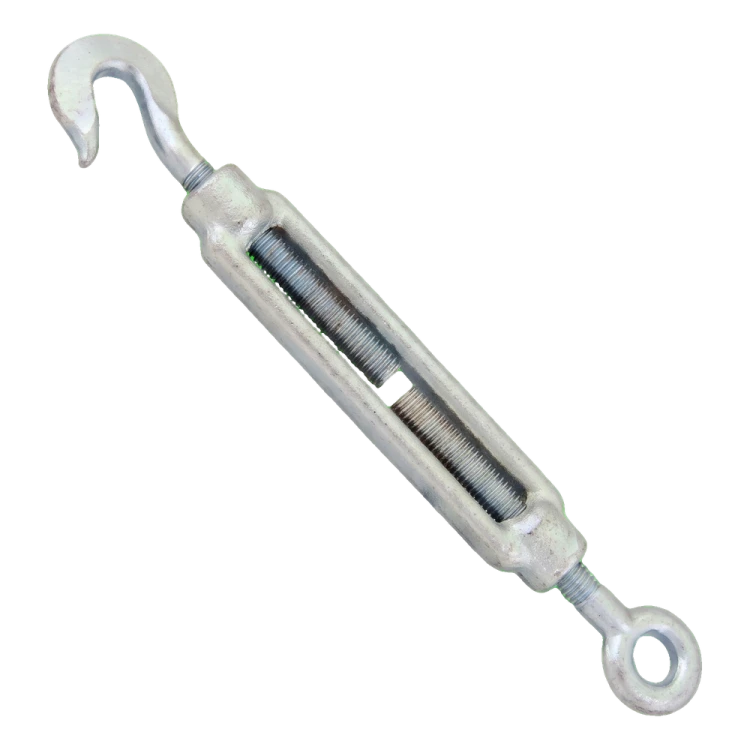

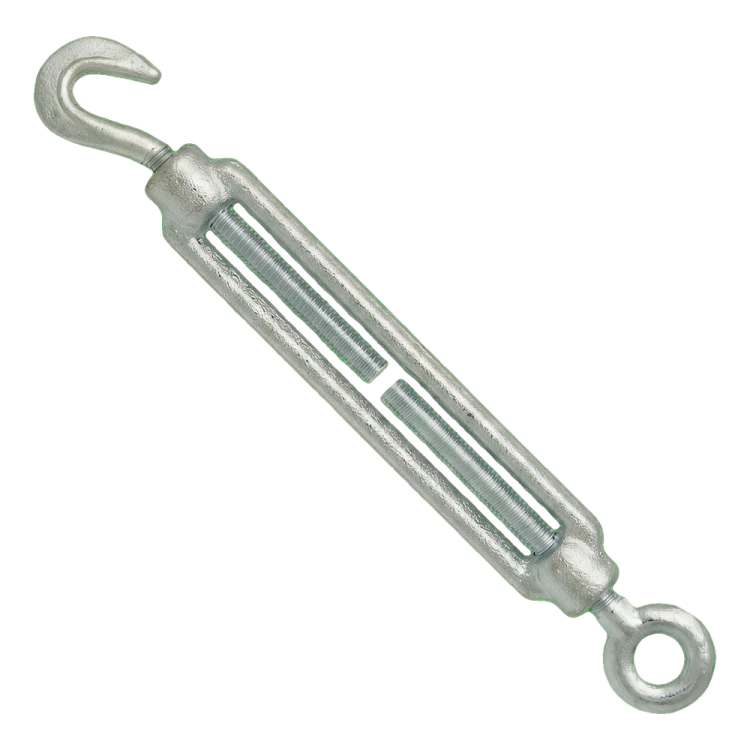

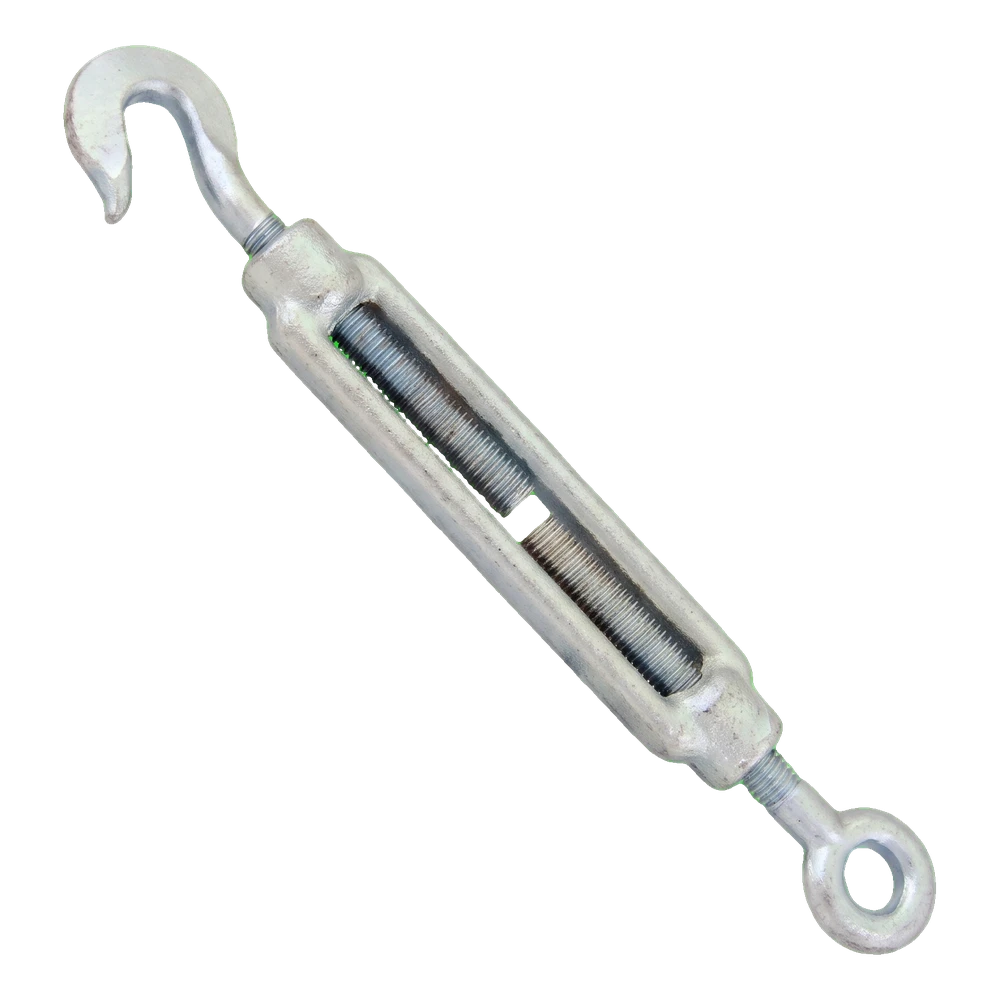

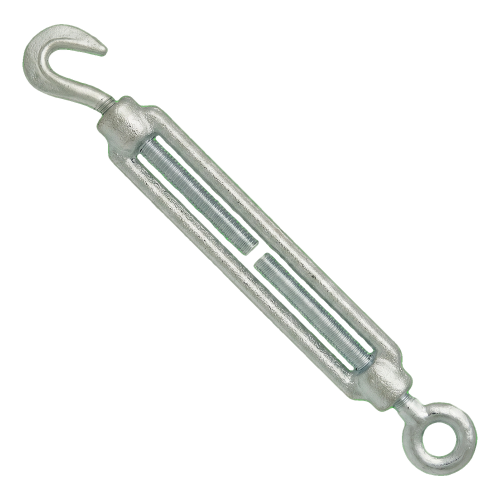

Napínák pozinkovaný M10×125 mm – hák–oko, DIN 1480
Zanechať spätnú väzbu k produktu
Napínák hák-oko M10 DIN 1480 z kovanej ocele C15, galvanicky pozinkovaný. Dĺžka telesa 124 mm, rameno 63 mm, otvorenie háka 13,5 mm, priemer oka 14 mm. Hmotnosť 0,28 kg. Minimálna pretrhovacia sila 7,95 kN.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-444
Vlastnosti produktu
[PIM] sruby-rzymskie #1047
- Druh príslušenstva Napínák
- Typ závitu M10
Popis
Napínák pozinkovaný M10×125 mm – hák–oko, DIN 1480
Napínák hák-oko M10 DIN 1480 je kovaný lanový napínač určený na reguláciu napnutia oceľových lán, reťazí a ťahadiel. Koncovka typu hák-oko zaisťuje univerzálnosť spojení — hák umožňuje rýchle zavesenie a oko pevné upevnenie pomocou čapu alebo strmeňa. Teleso je vyrobené z nízkolegovanej konštrukčnej ocele a celok je pokrytý galvanickým zinkom, čo zaručuje účinnú protikoróznu ochranu vo vonkajšom prostredí. Kovaná konštrukcia zaisťuje homogenitu materiálu a opakovateľnú kvalitu a kompaktné rozmery uľahčujú skladovanie a montáž vo výške.
Použitie a výhody
- Napínanie oceľových lán v bleskozvodných a anténnych inštaláciách a pri laneniach stožiarov
- Regulácia napnutia ťahadiel v oceľových konštrukciách a posuvných bránach
- Koncovka hák-oko umožňuje spojenie s rôznymi typmi príslušenstva bez dodatočných adaptérov
- Kovaná konštrukcia zaisťuje vysokú mechanickú pevnosť pri nízkej vlastnej hmotnosti
- Kompatibilita so štandardným lanovým príslušenstvom v menovitej veľkosti 10 mm

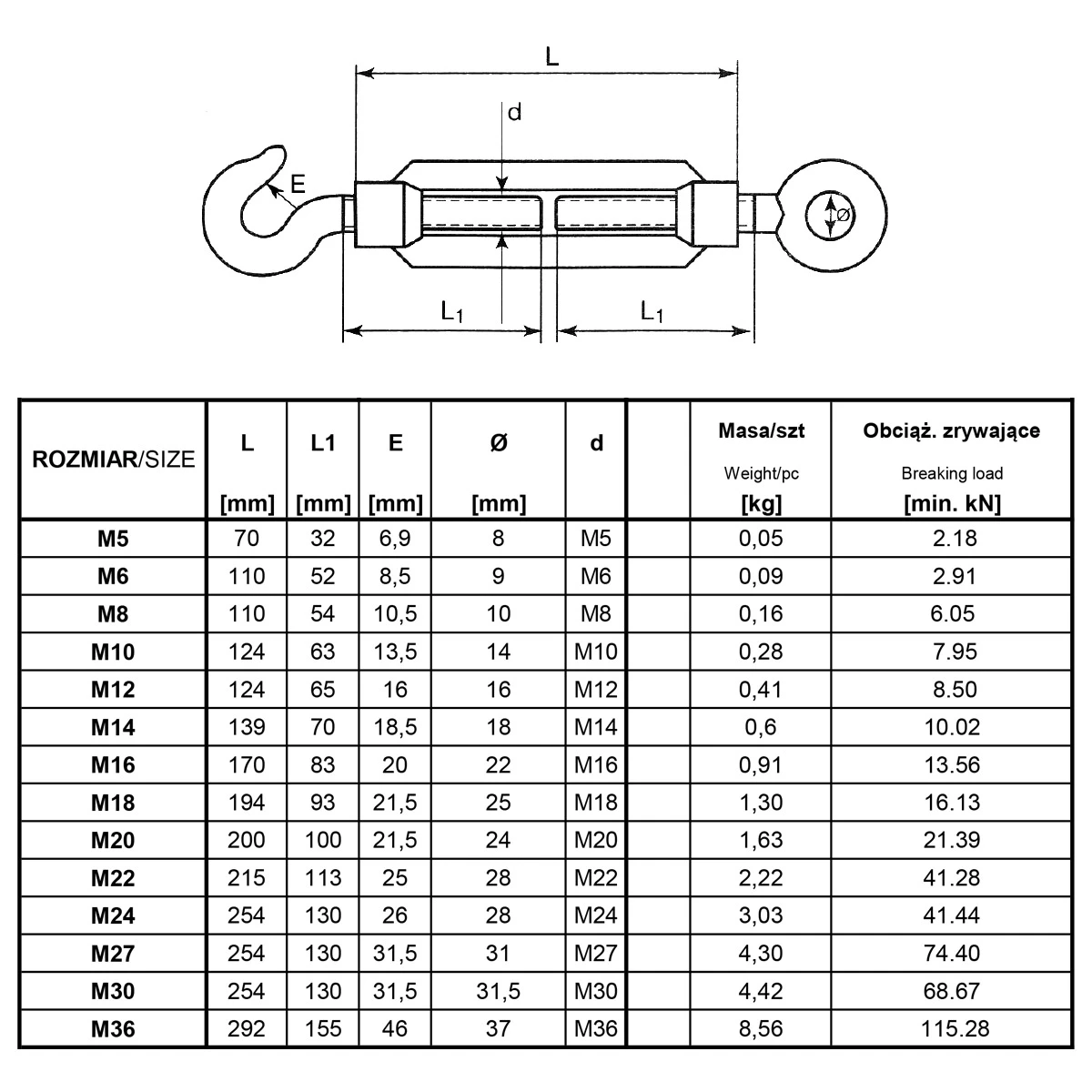

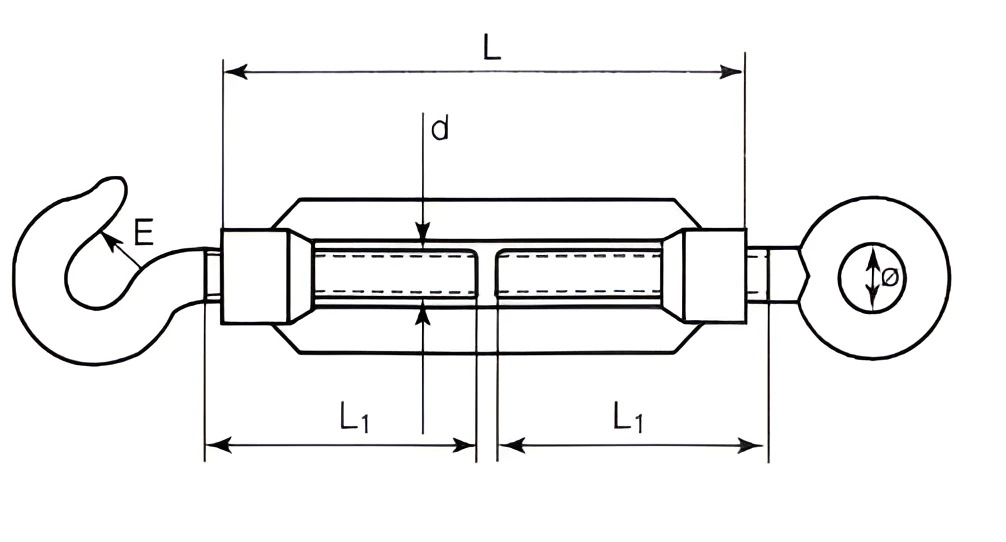

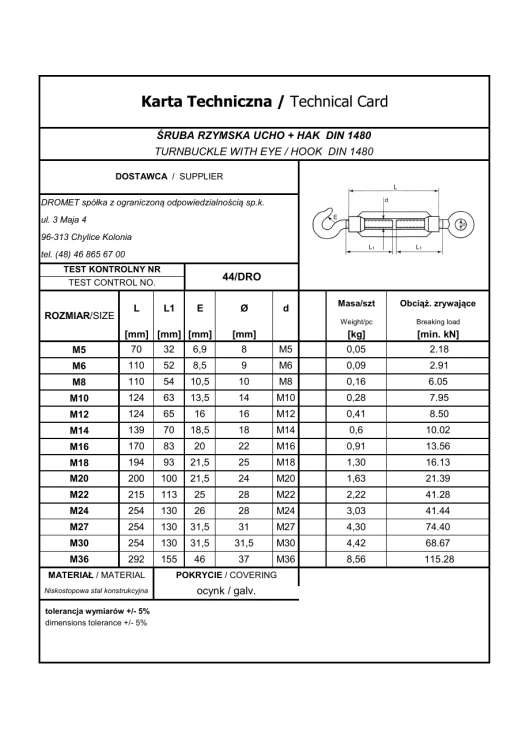

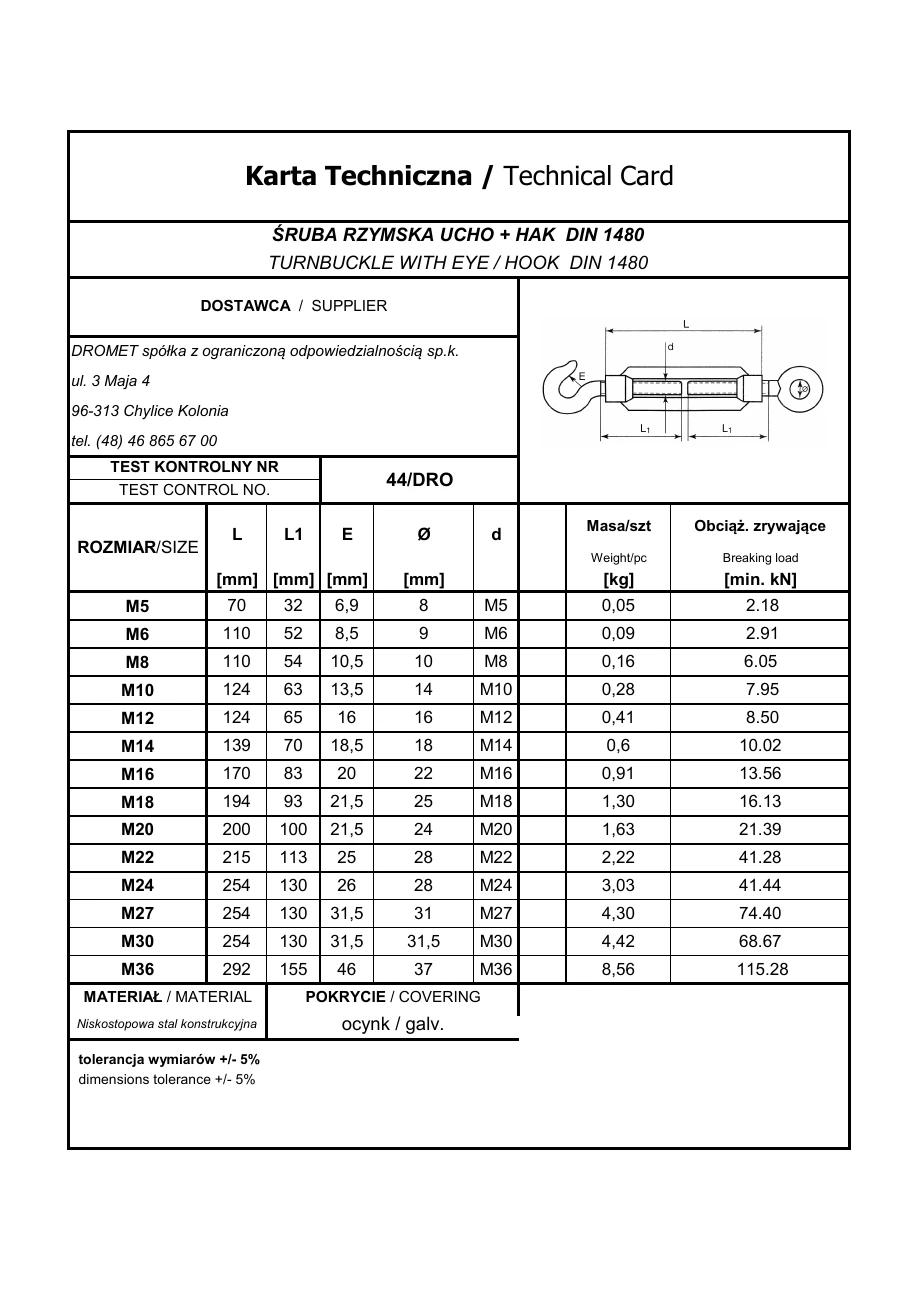

Technický výkres znázorňuje kľúčové rozmery napínáka podľa normy DIN 1480. Rozmer L označuje celkovú dĺžku telesa, L1 — dĺžku závitového ramena, E — otvorenie háka, d — priemer závitu a Ø — priemer oka. Všetky rozmery sú uvedené s toleranciou ±5 %.
