Napínák kovaný oko-oko 12x125 DIN1480

Prejsť na spätnú väzbu k produktu

Napínák kovaný oko–oko M12 DIN 1480, pozinkovaný. Nízkolegovaná konštrukčná oceľ. Celková dĺžka 124 mm, dĺžka závitu 65 mm, priemer oka 16 mm. Hmotnosť 0,41 kg. Minimálna pevnosť v ťahu 30,9 kN. Na napínanie lán a reťazí.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 2,94 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] sruby-rzymskie #1047

  • Druh príslušenstva Napínák
  • Typ závitu M12

Popis

Napínák kovaný oko-oko 12x125 DIN1480

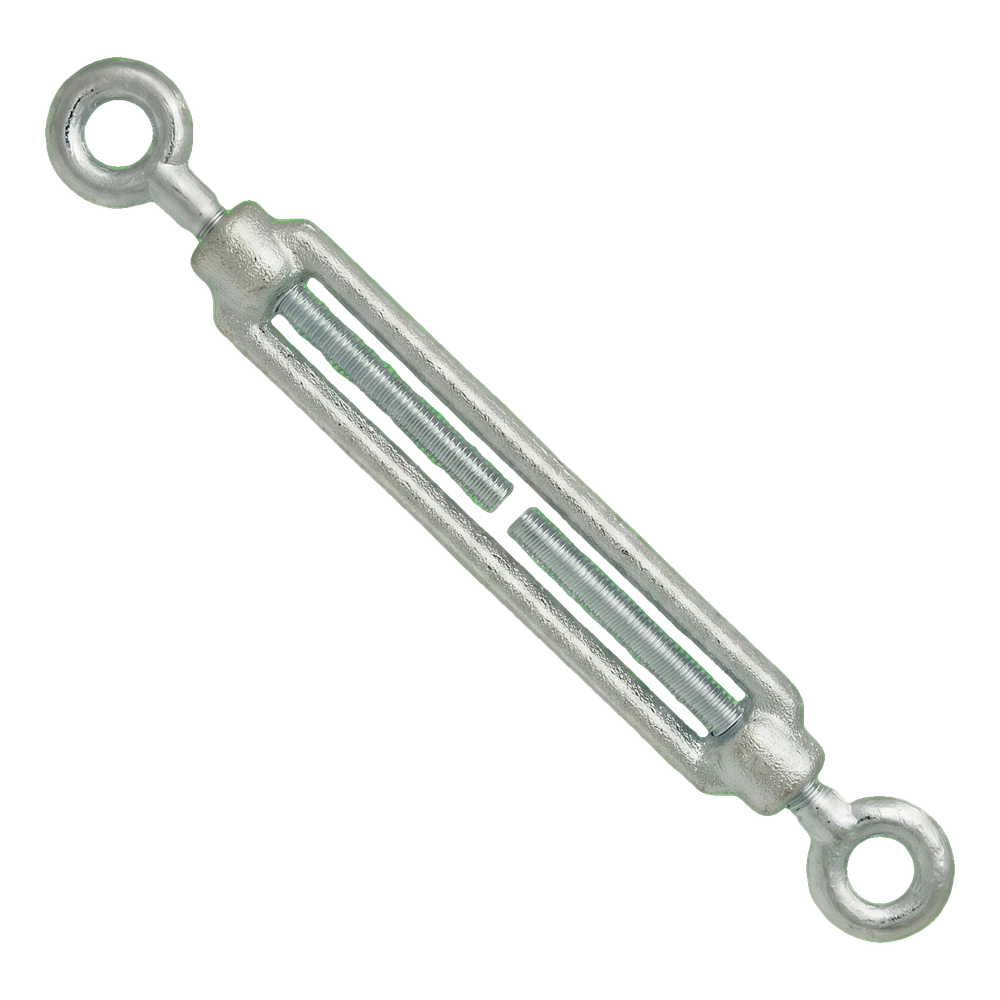

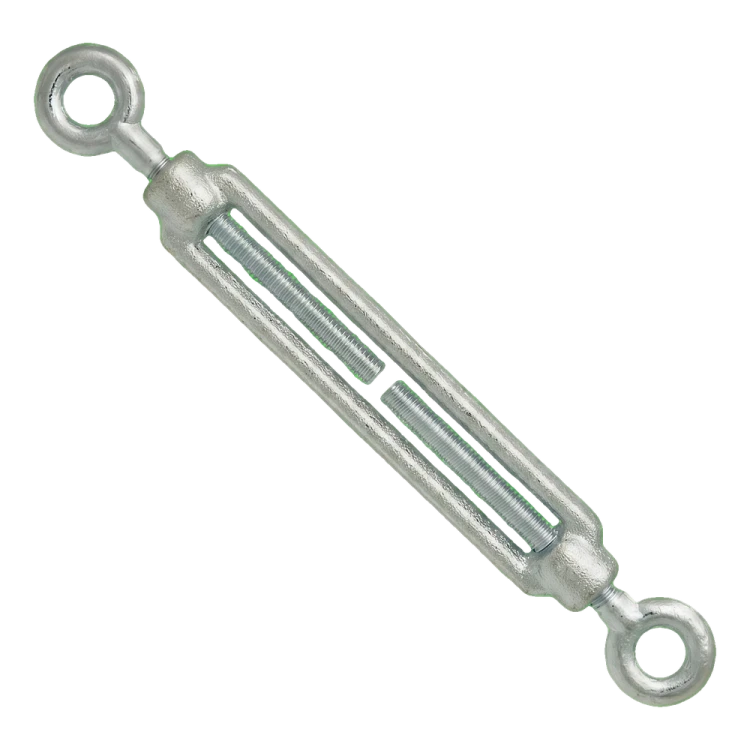

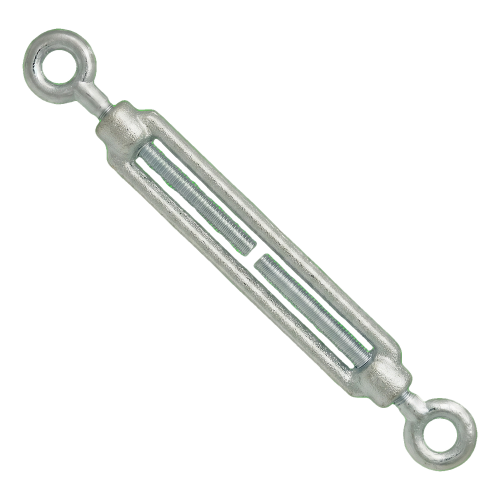

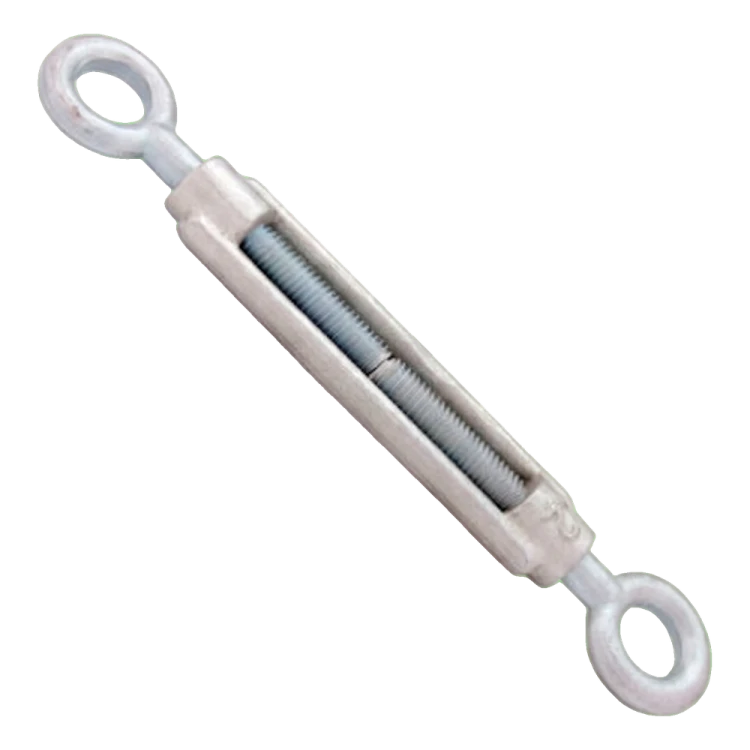

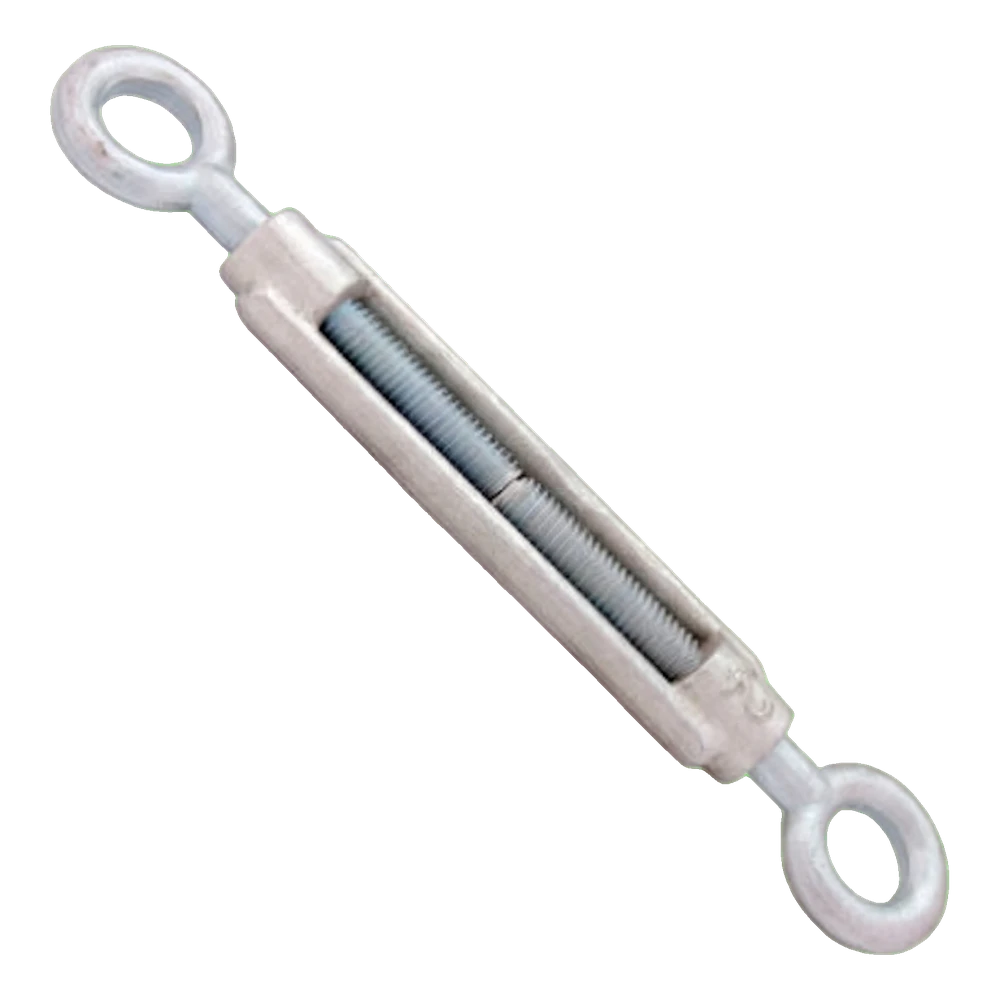

Napínák oko-oko M12 DIN 1480 pozinkovaný – pohľad zboku
Napínák oko-oko M12 DIN 1480 pozinkovaný – pohľad zboku

Napínák oko-oko M12 DIN 1480 od výrobcu je kovaný napínač určený na napínanie oceľových lán, reťazí a kotviacich lán. Zakončenie typu oko-oko uľahčuje spojenie so strmeňmi, lanovými očnicami a ďalšími prvkami lanového príslušenstva, čo umožňuje efektívne zostavovať kompletné kotviace a upevňovacie systémy. Kovaná konštrukcia v súlade s normou DIN 1480 zaručuje opakovateľnú kvalitu a vysoké pevnostné parametre potvrdené technickým listom výrobcu. Napnutie sa nastavuje otáčaním telesa – bez potreby špeciálneho náradia.

Kľúčové výhody

  • Kovaná konštrukcia v súlade s DIN 1480 — opakovateľná kvalita potvrdená skúškou výrobcu
  • Zakončenie oko-oko umožňuje rýchle spojenie so strmeňmi, lanovými očnicami a ďalšími prvkami lanového príslušenstva
  • Zinková vrstva chráni pred koróziou pri použití v exteriéri
  • Nastavenie napnutia lana alebo kotviaceho lana otáčaním telesa — jednoduchá obsluha na stavbe
  • Široký sortiment veľkostí od M5 do M36 umožňuje vybrať napínák pre každú úlohu

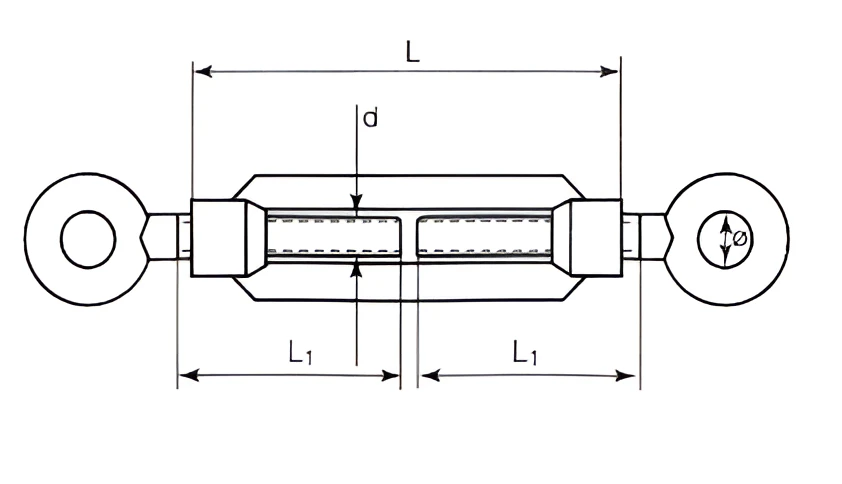

Rozmerový výkres napínáka oko-oko DIN 1480 – označenia L, L1, d, Ø
Rozmerový výkres napínáka oko-oko DIN 1480 – označenia L, L1, d, Ø

Technický výkres zobrazuje pohľad zboku a spredu s vyznačením všetkých kľúčových rozmerov: celkovej dĺžky telesa (L), dĺžky ramena oka (L1), závitu (d) a priemeru oka (Ø). Podrobné hodnoty pre veľkosť M12 nájdete v špecifikácii nižšie.

Technické parametre

Závit / menovitý priemerM12
Dĺžka124 mm
NormaDIN 1480
Typ hlavy / tvaroko-oko
Vonkajší priemer16 mm
Hrúbka / výškaL1 = 65 mm
Hmotnosť0,39 kg

Materiál a povlak

Materiálnízkolegovaná konštrukčná oceľ C15
Povlak / povrchová úpravagalvanické zinkovanie

Pevnosť a tolerancie

Minimálna sila pri pretrhnutí30,90 kN (~3151 kg)
Rozmerová tolerancia±5%

Ďalšie parametre

Množstvo v balení1 ks
Použitienapínanie oceľových lán, reťazí, kotviacich lán

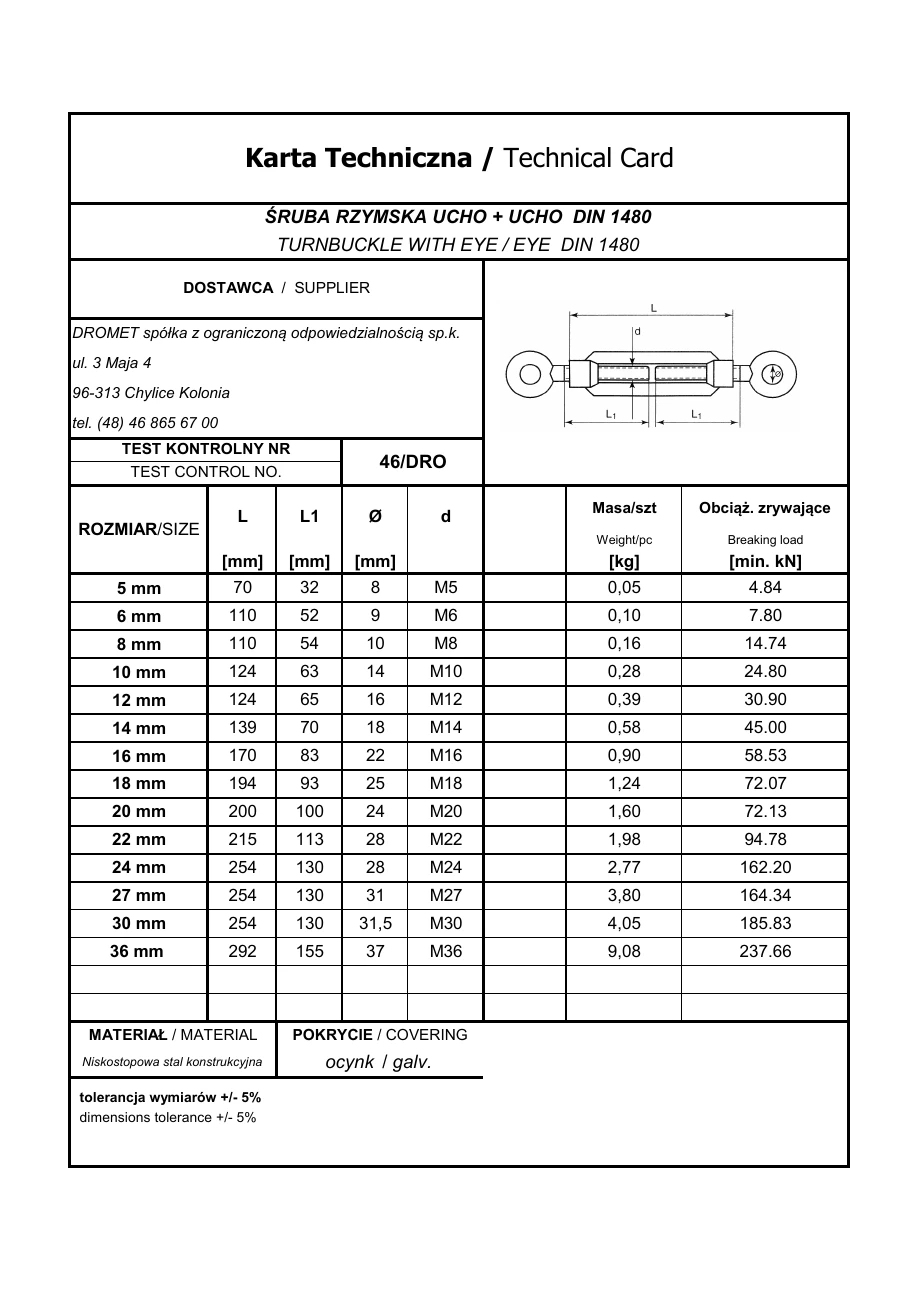

Technický list – napínák oko-oko DIN 1480, tabuľka rozmerov a zaťaženia
Technický list – napínák oko-oko DIN 1480, tabuľka rozmerov a zaťaženia

Technický list výrobcu (číslo kontrolnej skúšky 46/DRO) dokumentuje parametre celého sortimentu napínákov oko-oko DIN 1480 — od veľkosti 5 mm do 36 mm. Dokument potvrdzuje rozmery, hmotnosti a minimálne sily pri pretrhnutí pre každý variant, čo uľahčuje výber vhodnej veľkosti napínáka pre konkrétne použitie.

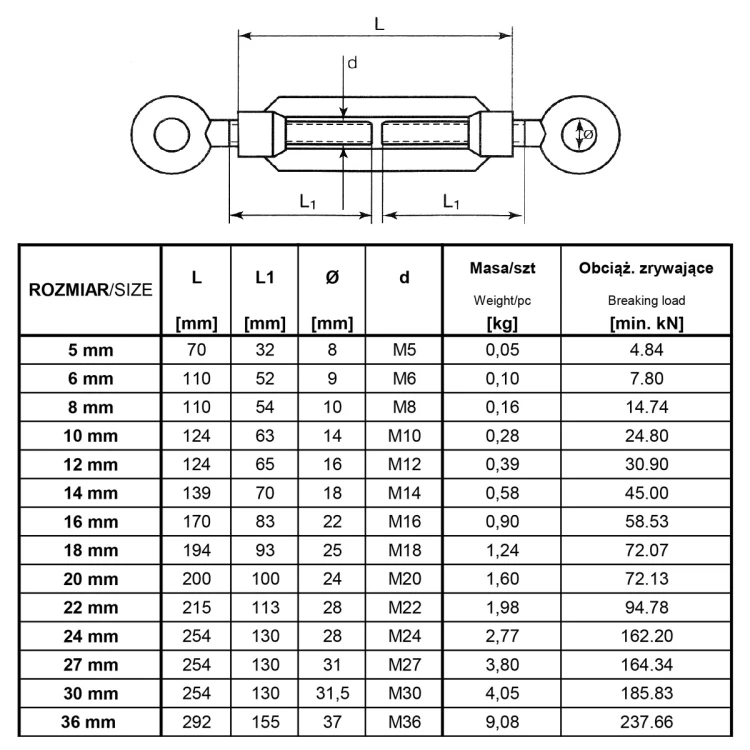

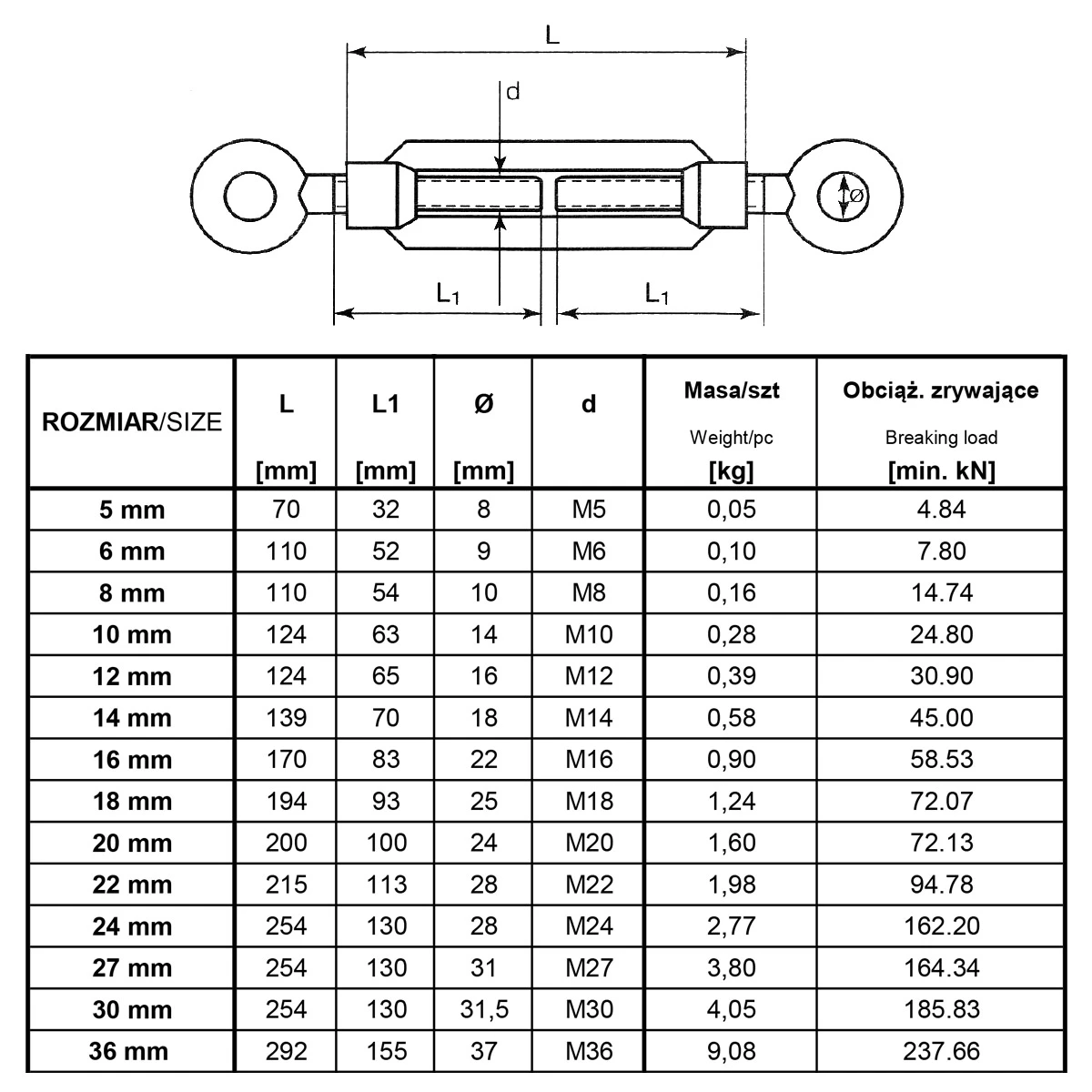

Rozmerový výkres a tabuľka parametrov napínákov oko-oko DIN 1480
Rozmerový výkres a tabuľka parametrov napínákov oko-oko DIN 1480
