Montážna doska na strešnú krytinu 375x375mm CWL
produkt nedostupný
pridať do zoznamu želaní
Popis

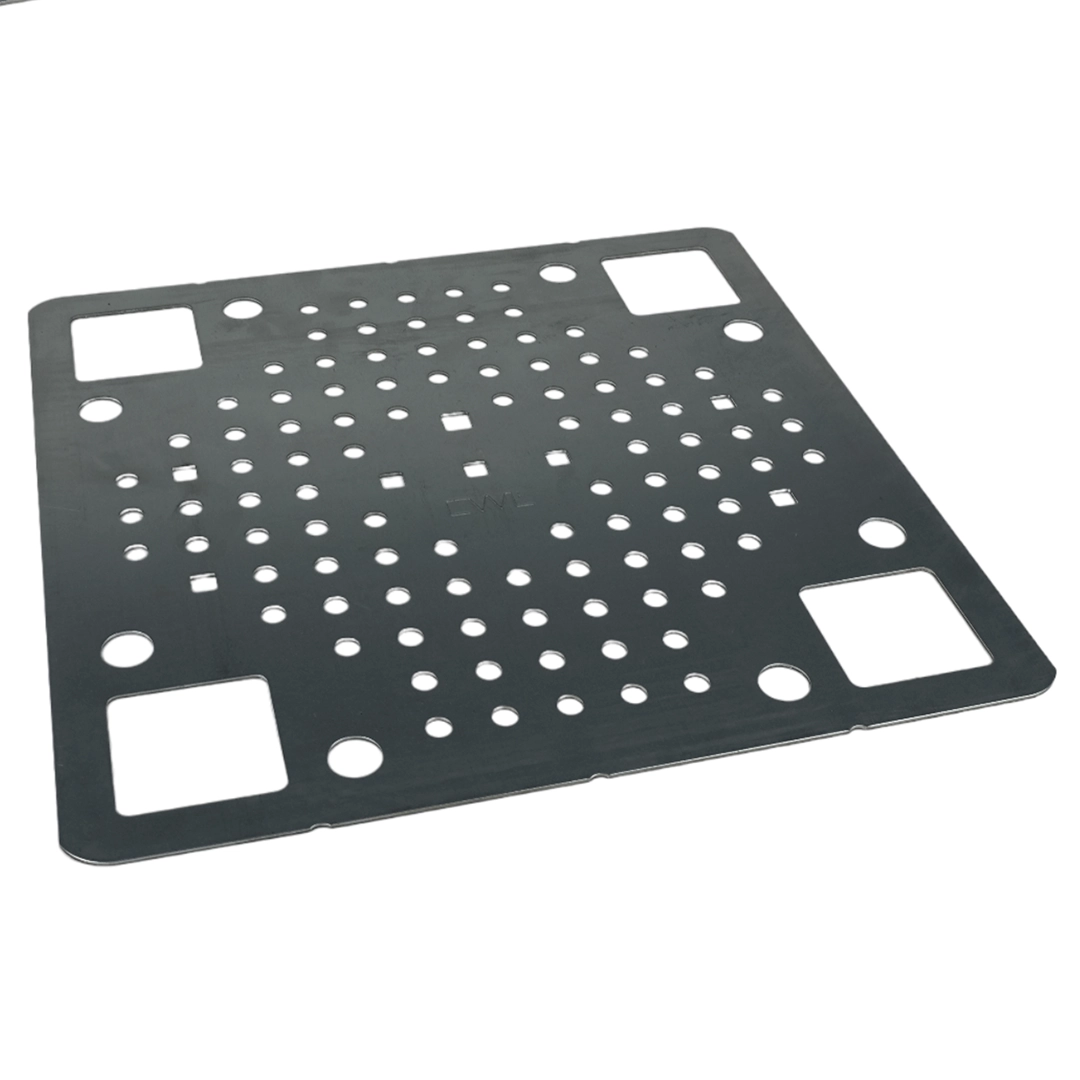

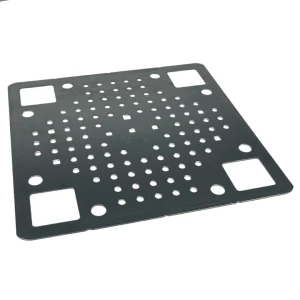

Montážna platňa na strešnú krytinu 375x375mm CWL
Montážna platňa na strešnú krytinu 375x375mm CWL - Nehrdzavejúca oceľ H17 1.4016 pre fotovoltaické systémy.

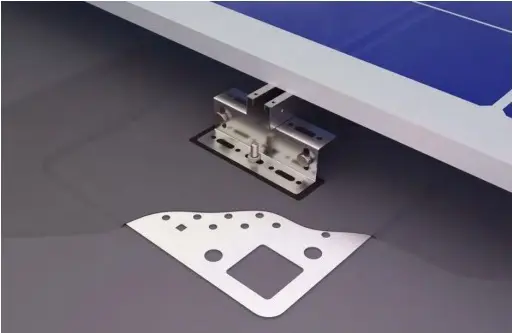

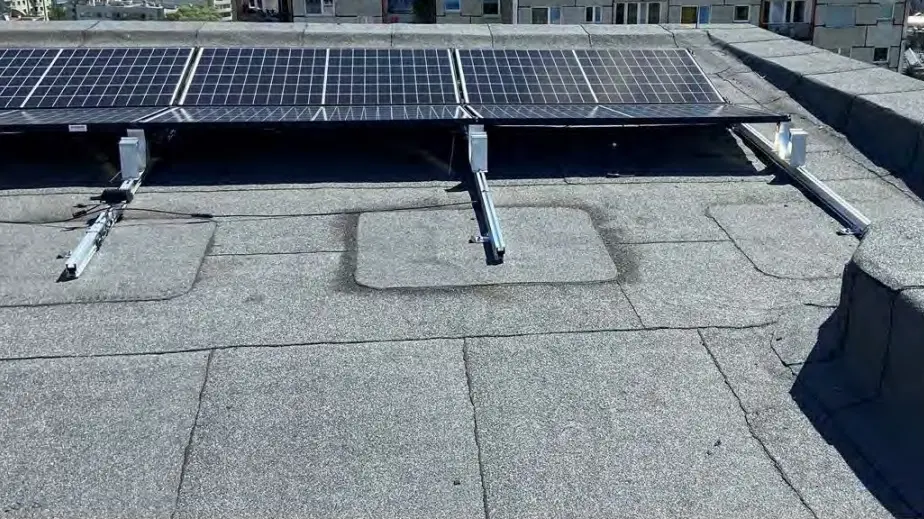

Montážna platňa na strešnú krytinu 375x375mm CWL je bezpečné a univerzálne riešenie pre trvalé upevnenie prvkov na asfaltových a plastových strechách. Montážnu platňu možno nainštalovať nad alebo pod existujúcu strešnú membránu pre estetický vzhľad. S rozmermi 400 x 400 mm na zváranie táto montážna platňa zabezpečuje bezpečné a trvalé upevnenie bez potreby mechanického kotvenia.
Membrána by mala byť v súlade s normami EN 13707:2004+A2:2009 a spĺňať nasledujúce požiadavky:
Pevnosť v ťahu v pozdĺžnom a priečnom smere min. 300 N/50 mm EN 12311-1
Odolnosť proti pretrhnutiu min. 150 N EN 12310-1
Odolnosť proti strihu na pozdĺžnych a priečnych spojoch min. 500 N/50 mm EN 12317-1
Odolnosť proti odtrhnutiu

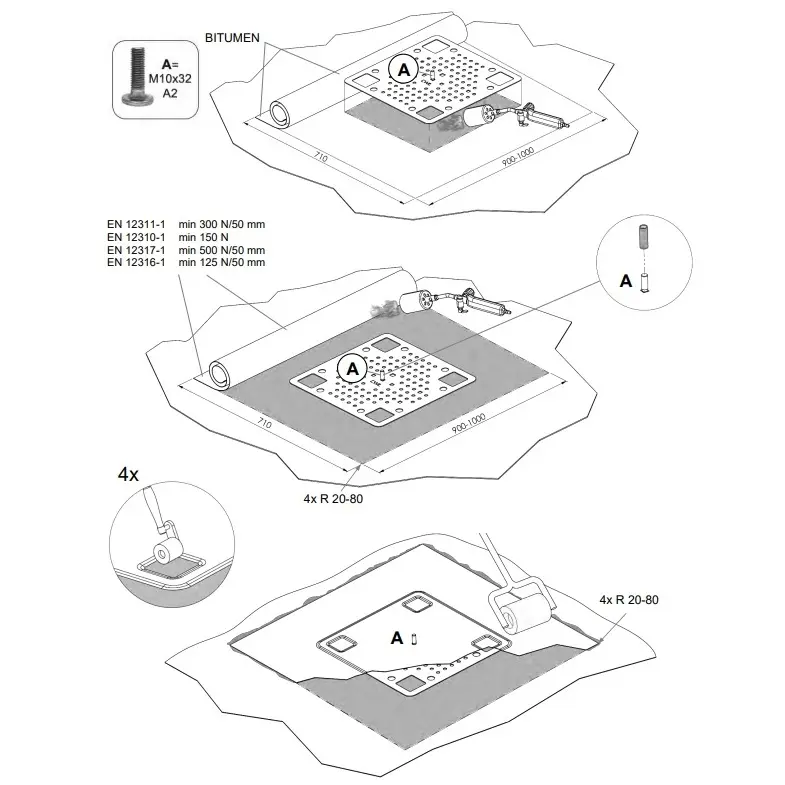

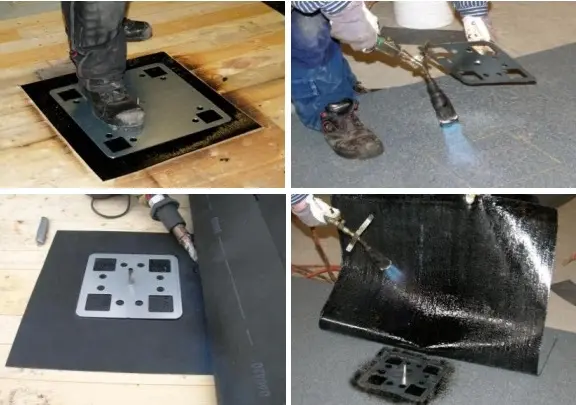

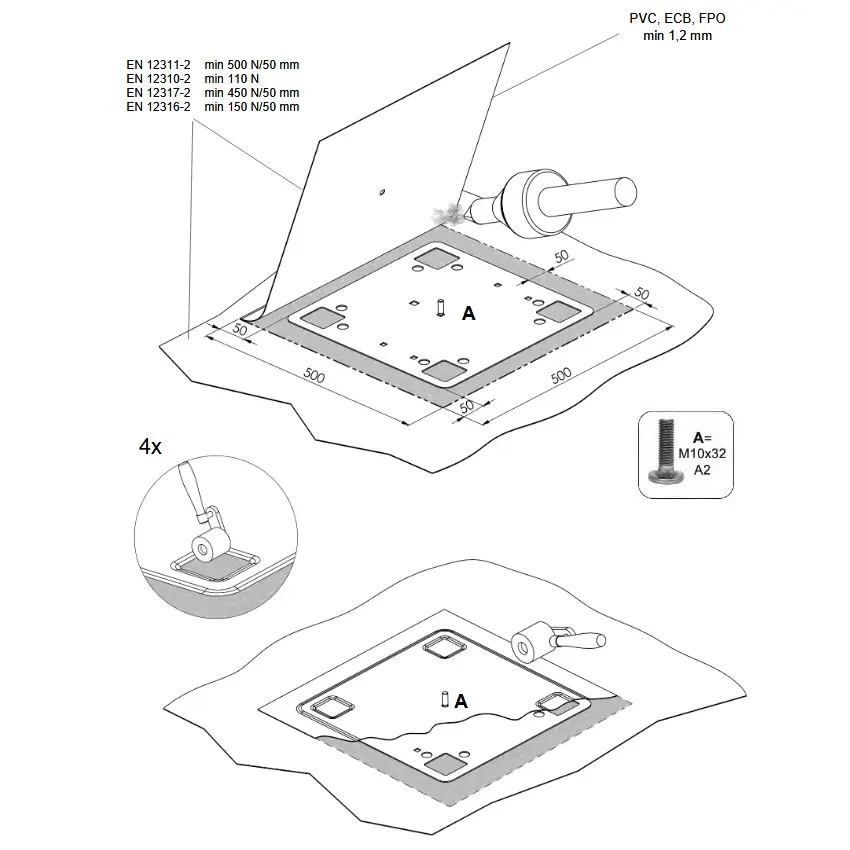

Montážna platňa pod asfaltovým pásom
1. Vystrihnite kus asfaltového pásu s rozmermi 500 x 500 mm. (V prípade rekonštrukcie strechy možno montážnu platňu zvarovať medzi existujúci a nový asfaltový pás. Nie je potom potrebné použiť dodatočný kus asfaltového pásu s rozmermi 500 x 500 mm).
2. Umiestnite skrutku pod platňu do určeného otvoru a privarujte montážnu platňu na stred vystrihnutého kusu asfaltového pásu.
3. Nasaďte ochrannú objímku na skrutku.
4. Vytvorte otvor pre skrutku vo vrchnom asfaltovom páse.
5. Privarujte pás na celej ploche montážnej platne.
6. Skontrolujte, či sú zvary v miestach upevnenia kompletné.
7. Odstráňte ochrannú objímku skrutky.
Montážna platňa nad asfaltovým pásom

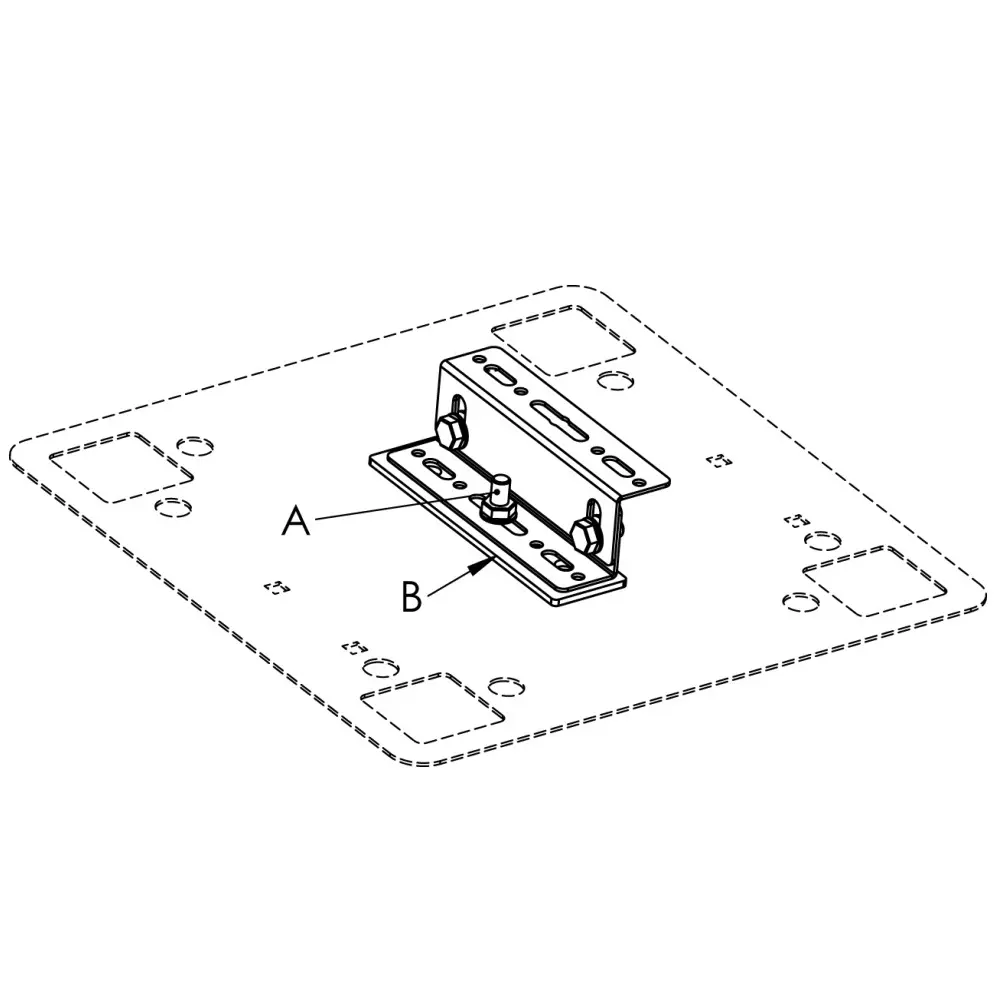

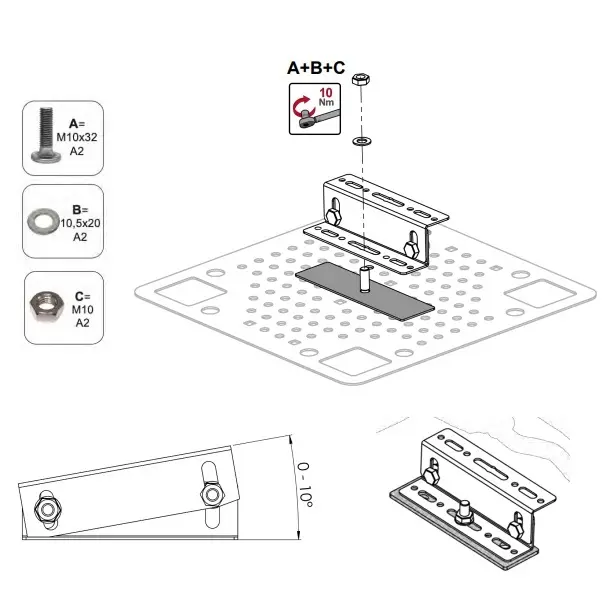

1. Umiestnite skrutku pod platňu do určeného otvoru a privarujte montážnu platňu na vybranom mieste.
2. Vystrihnite kus pásu s rozmermi 800 x 1200 mm, 880 x 1100 mm alebo 1000 x 1000 mm.
3. Nasaďte ochrannú objímku na skrutku.
4. Vytvorte otvor pre skrutku vo vystrihnutom kuse asfaltového pásu.
5. Privarujte membránu na celej ploche montážnej platne.
6. Skontrolujte, či sú zvary v miestach upevnenia kompletné.
7. Odstráňte ochrannú objímku skrutky.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ | CWL podpera |
| Nastavenie | Nie |
| Trieda ocele | H17 |
