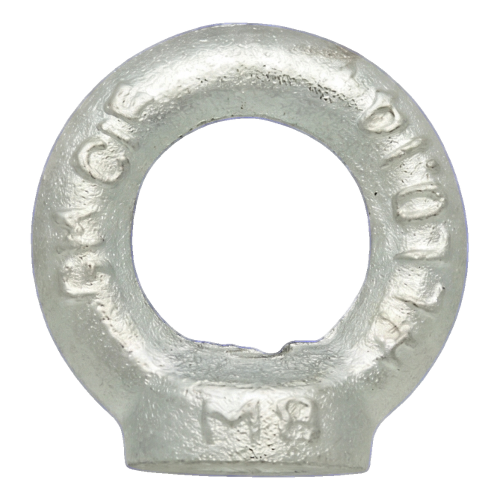

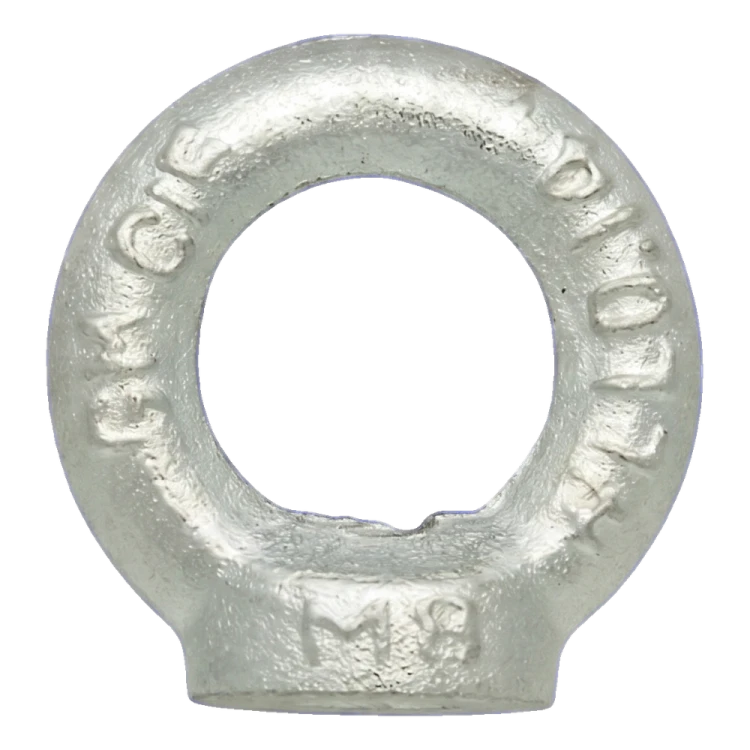

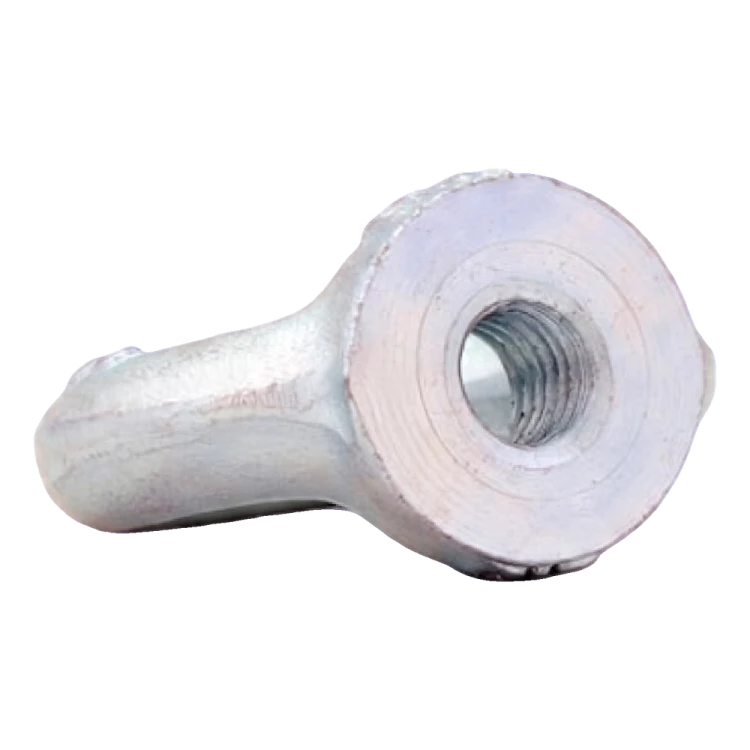

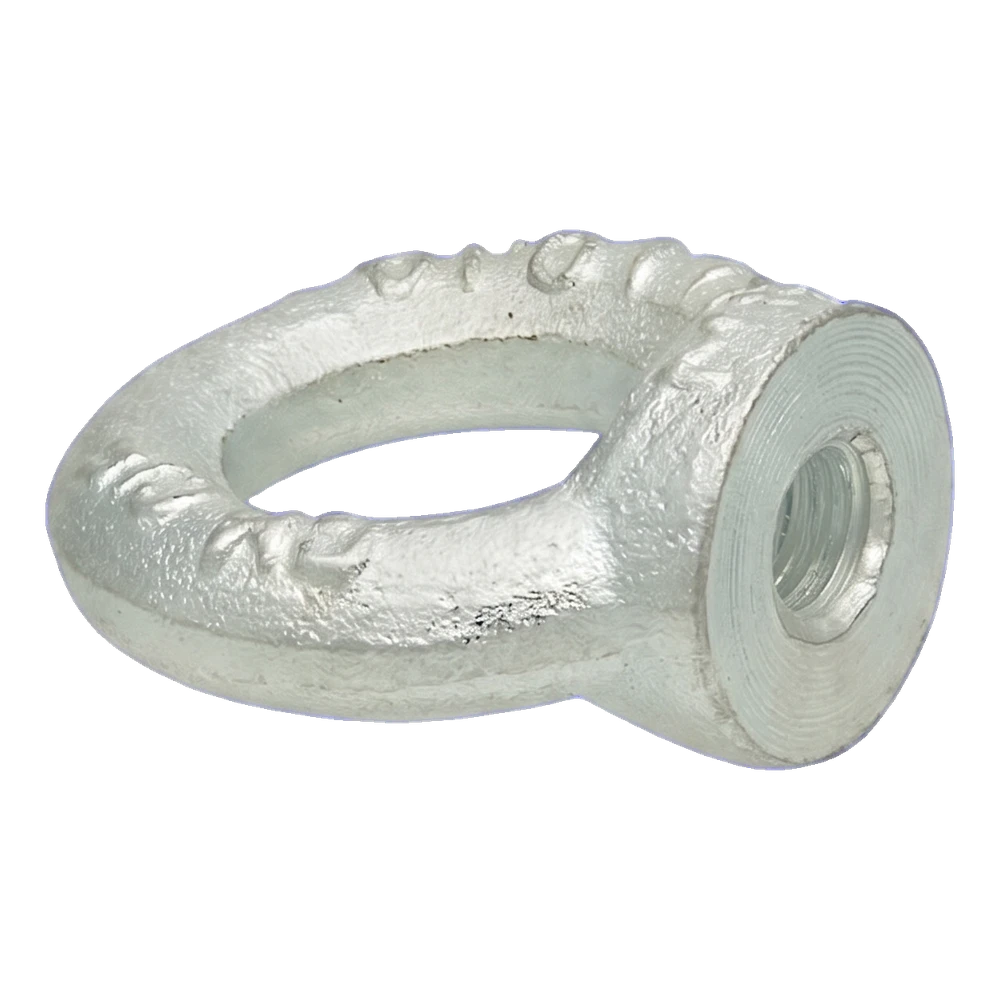

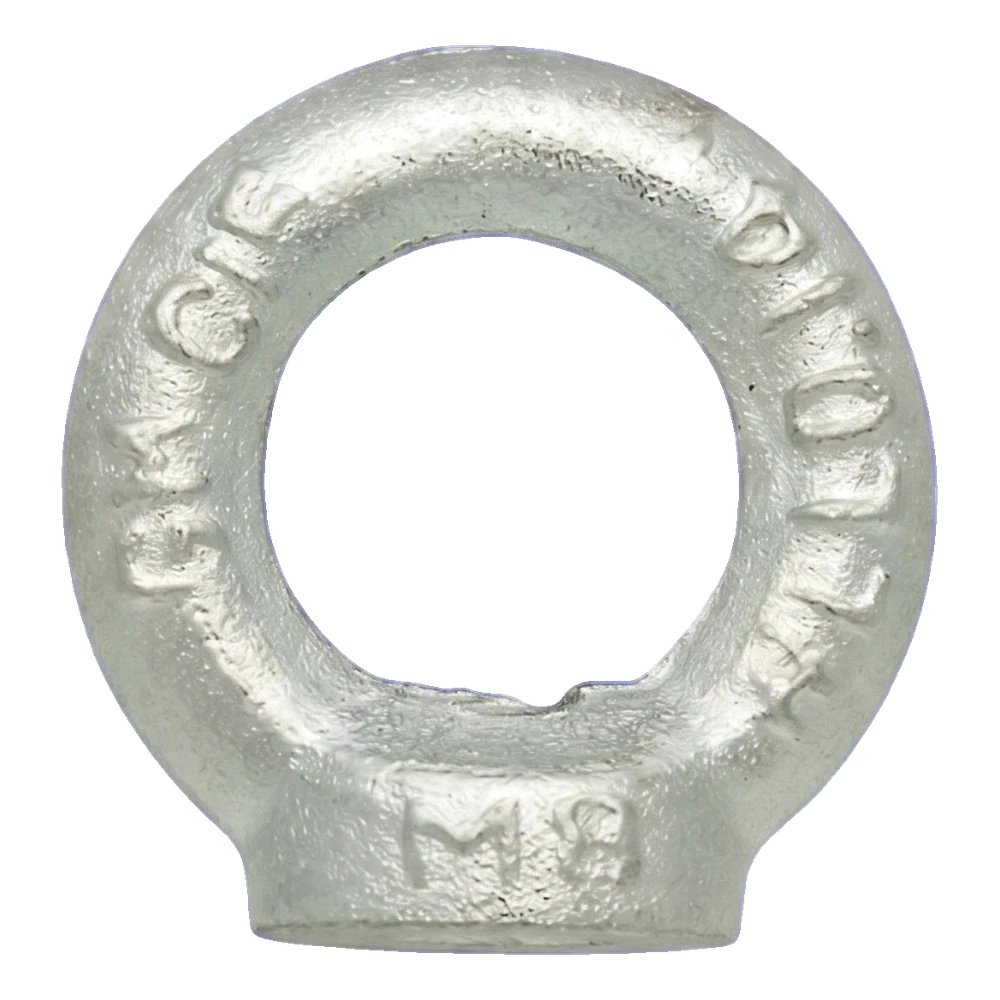

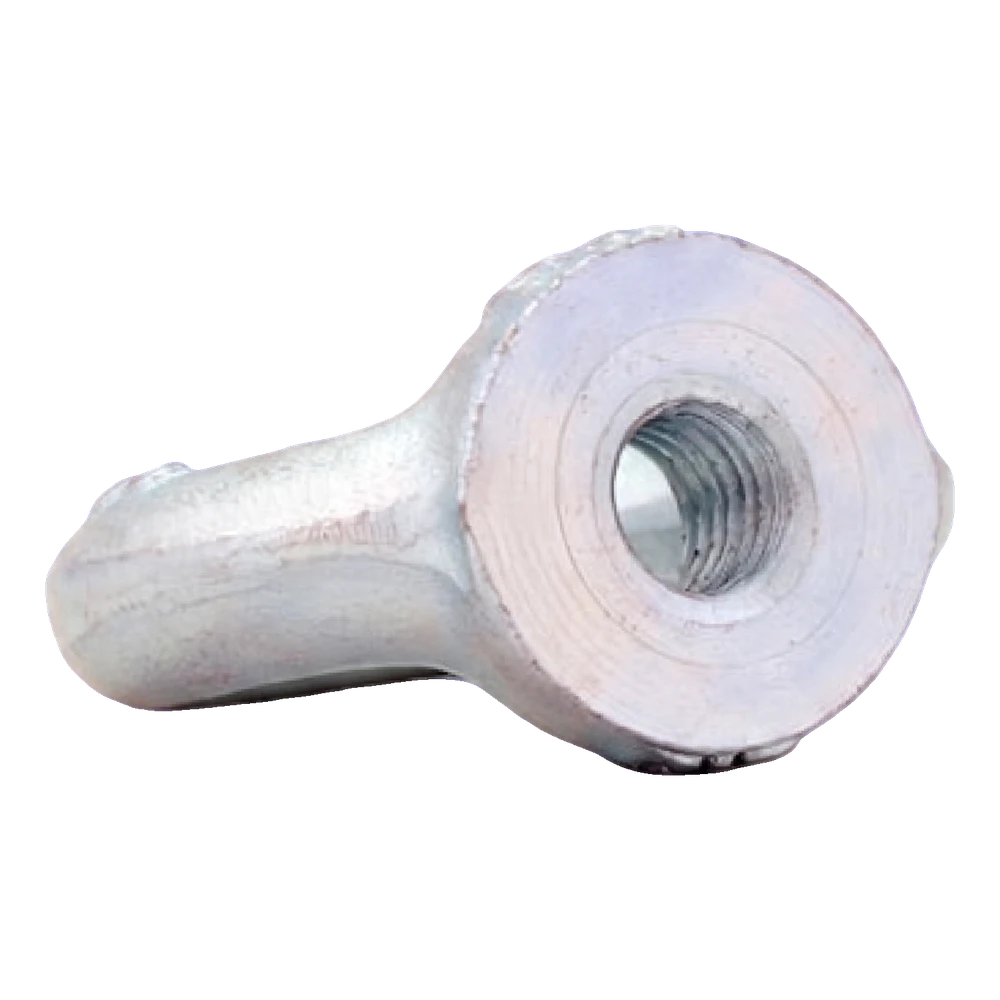

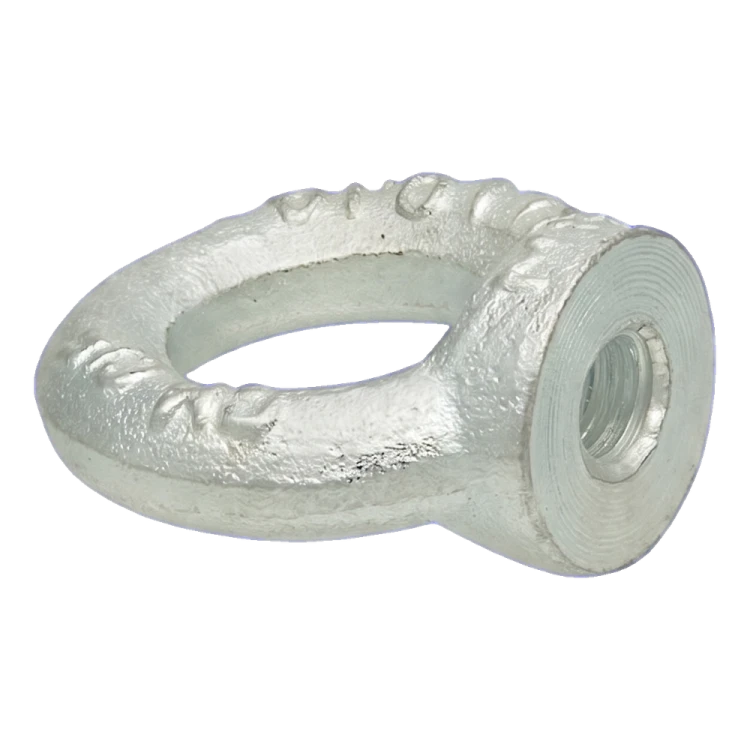

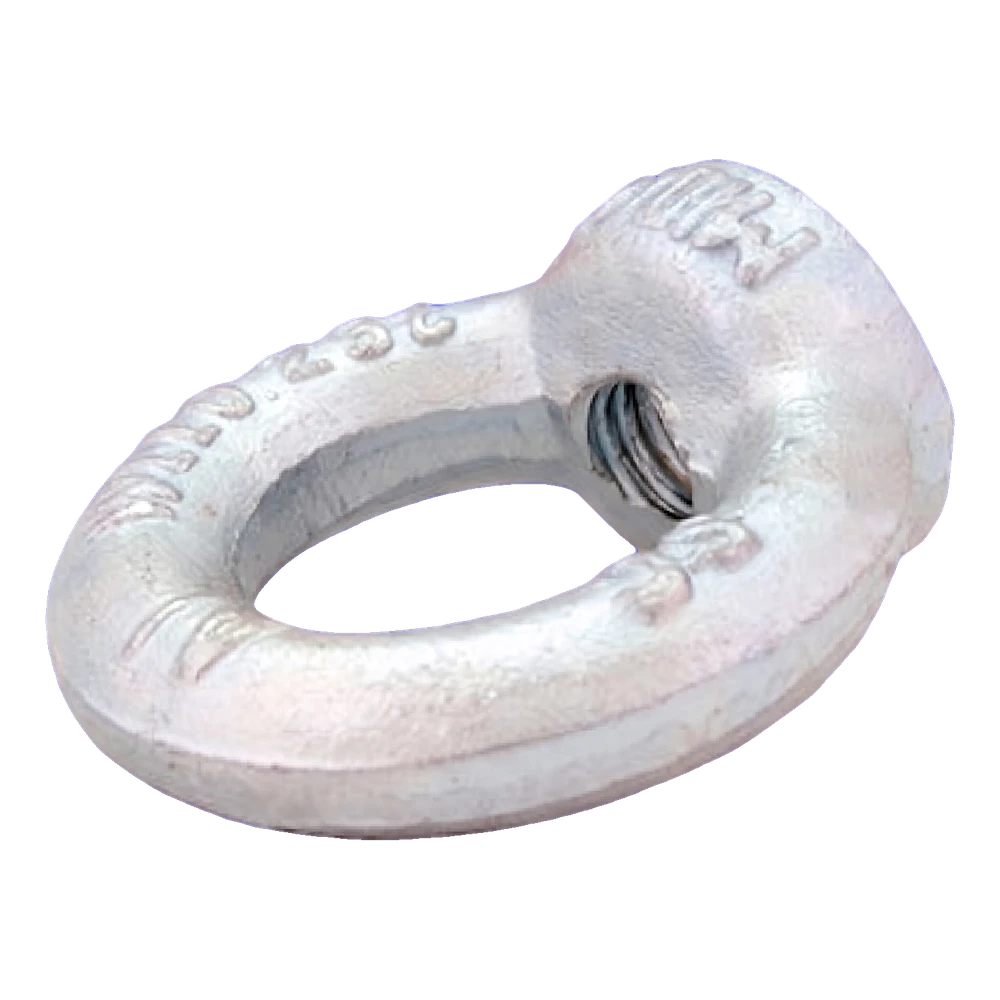

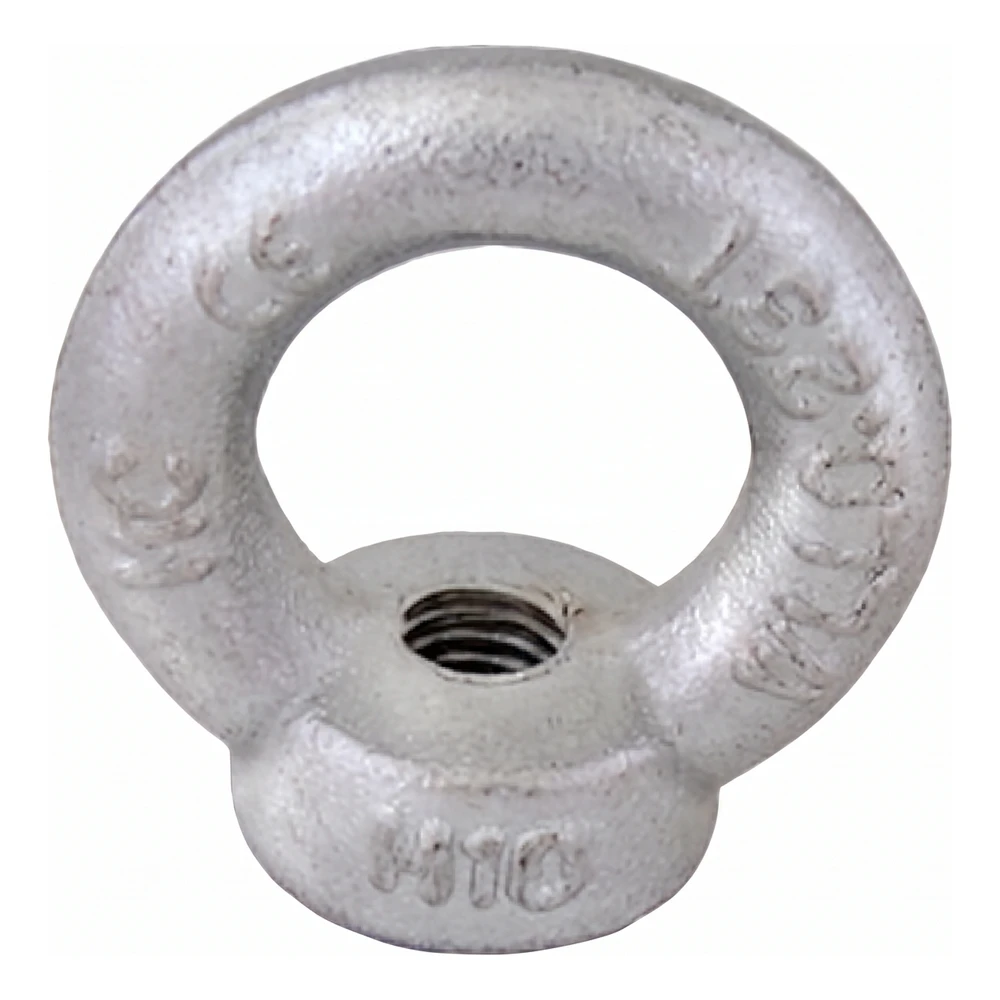

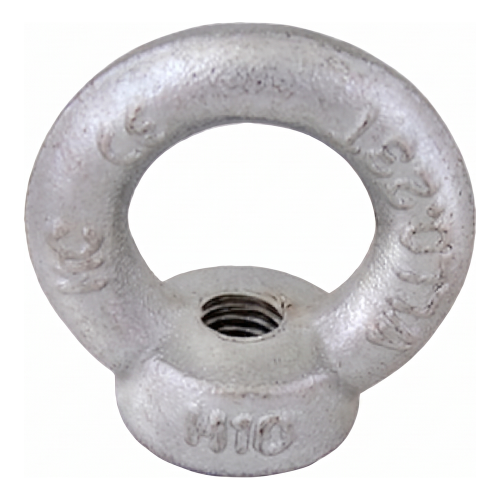

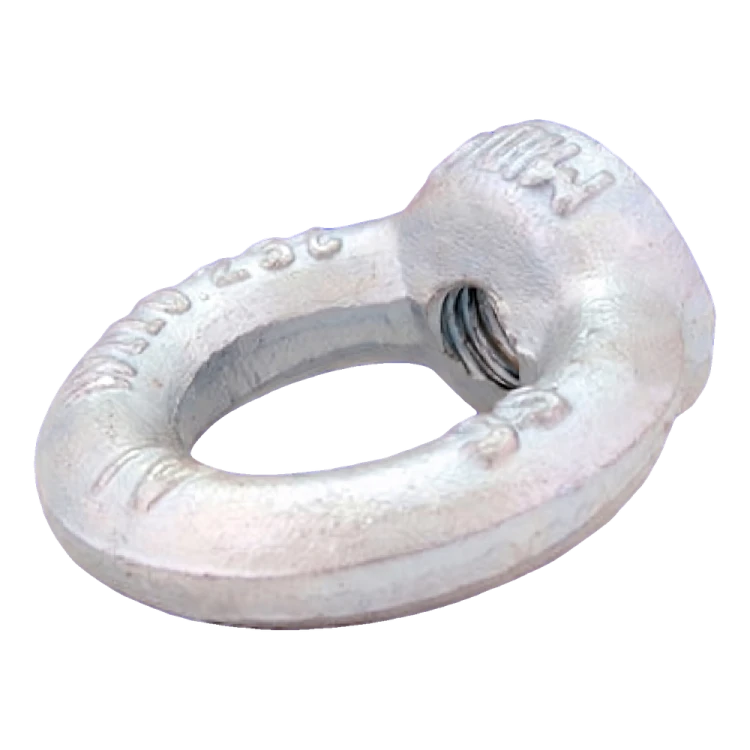

Matica s okom pozinkovaná M10 DIN 582 – oceľ C15

Matica s okom na vytvorenie závesného bodu na skrutke alebo závitovej tyči; oko s prírubou, pozinkovaná oceľ C15

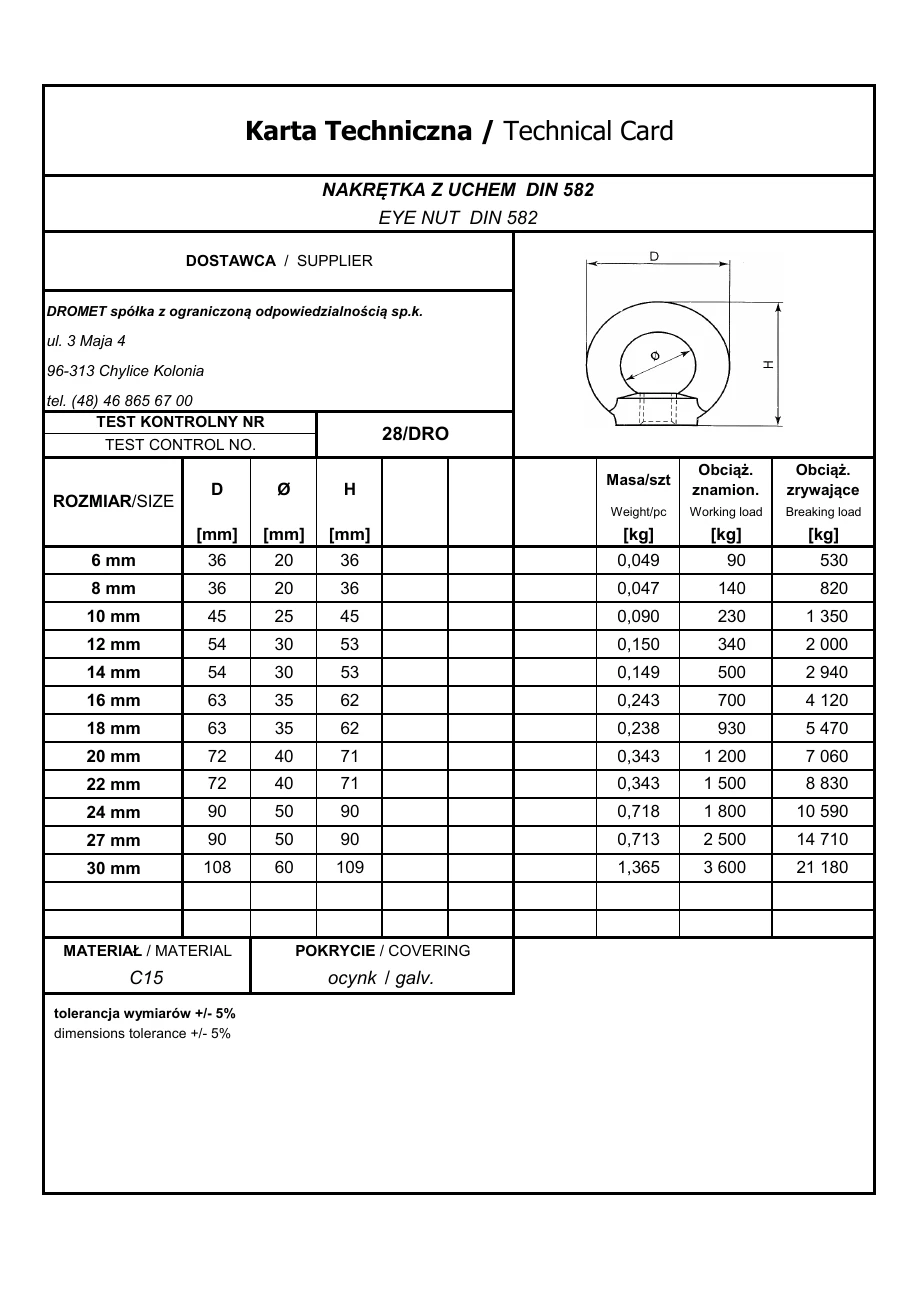

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Matica s okom slúži na vytvorenie závesného bodu na skrutke alebo závitovej tyči – pre laná, reťaze a príslušenstvo. Má závit na naskrutkovanie na skrutku alebo tyč a oko s prírubou.

Závit M10 musí zodpovedať závitu skrutky alebo tyče. Vonkajší priemer oka D je 45 mm a vnútorný priemer oka Ø je 25 mm. Výška H je 45 mm. Ide o menovité hodnoty podľa katalógového listu výrobcu. Norma matice je DIN 582. Pri montáži naskrutkujte maticu tak, aby príruba úplne dosadla na povrch. Pred pripojením lana alebo reťaze nastavte oko do roviny smeru zaťaženia.

Materiál: oceľ C15. Povlak: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Menovité zaťaženie 230 kg podľa katalógového listu výrobcu sa vzťahuje na správne naskrutkovaný prvok. Pri ťahu pod uhlom k osi je dovolené zaťaženie nižšie a pracovné zaťaženie pri konkrétnom použití určuje projekt. Medzné zaťaženie (pri pretrhnutí) 1350 kg uvedené v katalógovom liste výrobcu nie je pracovným zaťažením. Prvok nepoužívajte na zdvíhanie osôb.

Rozmery podľa listu

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Skontrolujte závit skrutky alebo tyče: musí zodpovedať závitu matice M10.
• ✓Naskrutkujte maticu tak, aby príruba úplne dosadla na povrch.
• ✓Pred pripojením lana alebo reťaze nastavte oko do roviny smeru zaťaženia.
