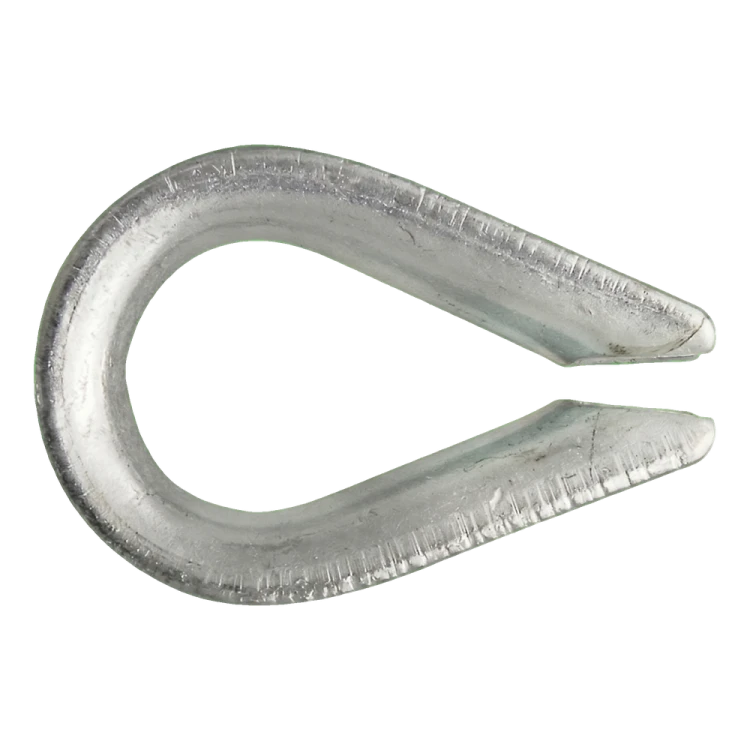

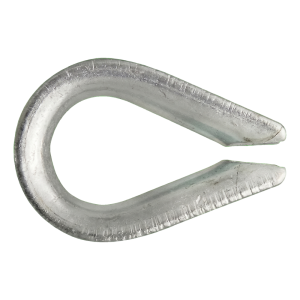

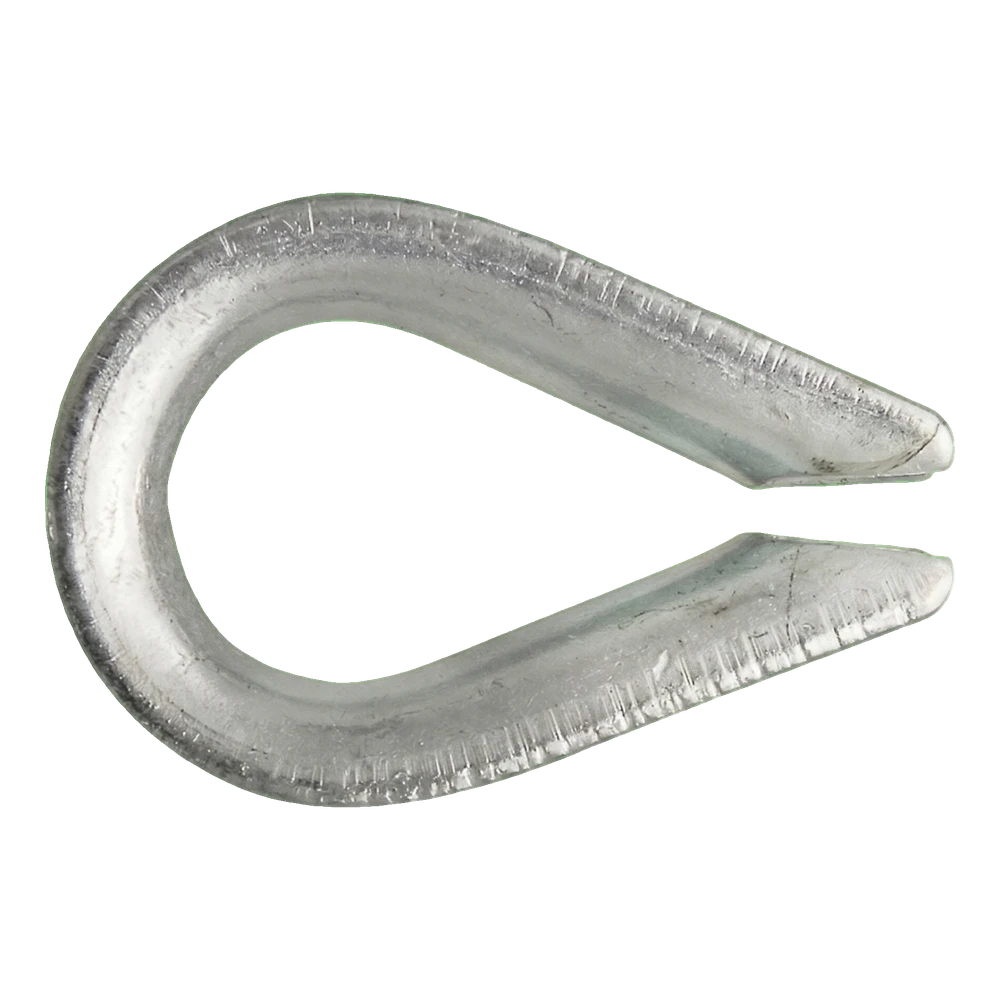

Lanová očnica pozinkovaná na lano 16 mm – DIN 6899 B

Lanová očnica chráni slučku oceľového lana pred zalomením a predratím v mieste uchytenia; pozinkovaná oceľ

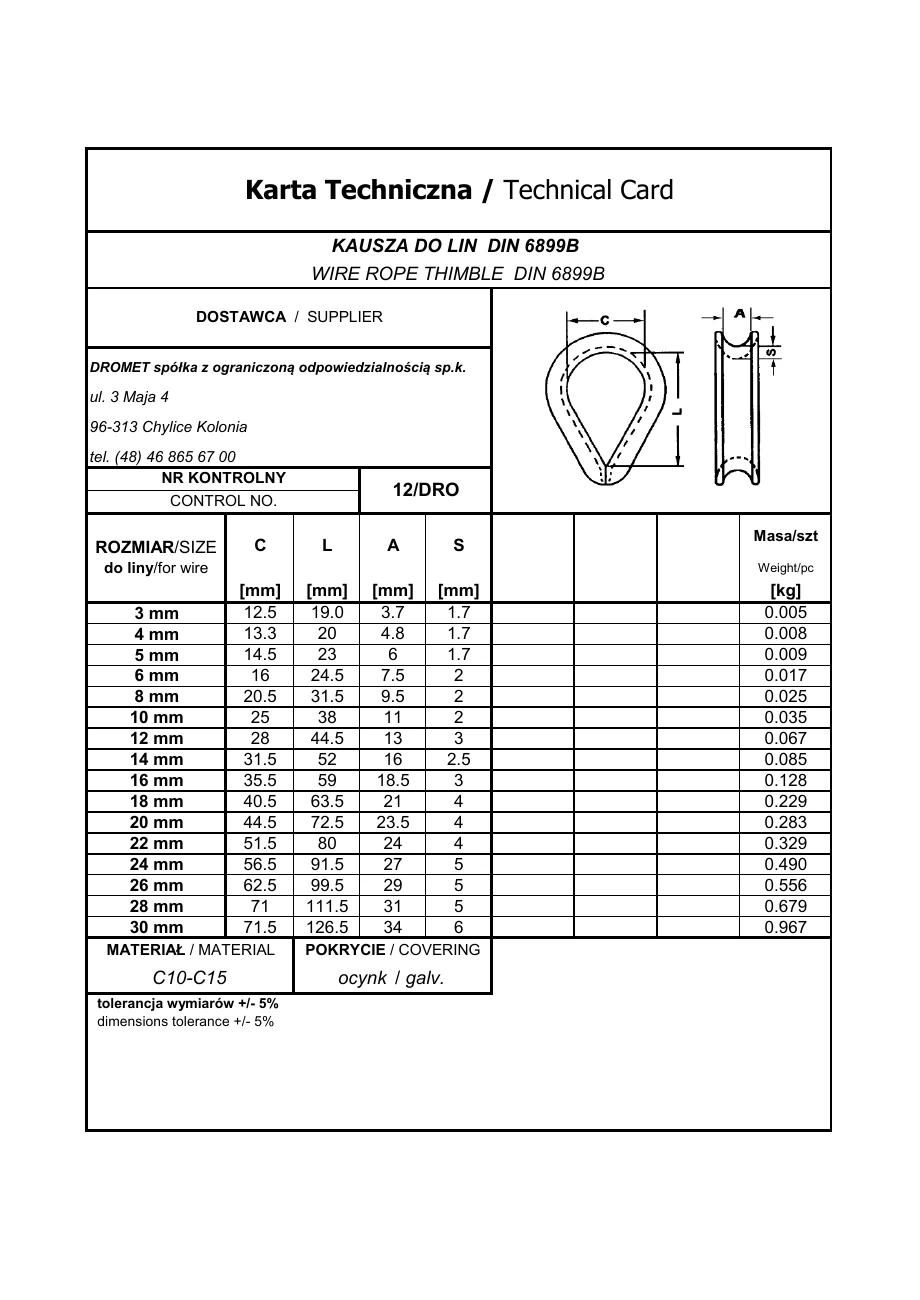

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Lanová očnica chráni slučku oceľového lana pred zalomením a predratím v mieste uchytenia. Má drážku, do ktorej sa ukladá lano, a oko s určenými vnútornými rozmermi. Používa sa na vytvorenie slučky na oceľovom lane pomocou lanových svoriek alebo lisovacej objímky, vďaka čomu si slučka zachováva tvar pri zaťažení.

Lanová očnica sa vyberá podľa priemeru lana — táto veľkosť je určená pre lano 16 mm. Výrobok je vyrobený v súlade s normou DIN 6899 B. Vnútorné rozmery oka sú šírka C = 35,5 mm a dĺžka L = 59 mm. Rozmer A = 18,5 mm označuje šírku drážky a S = 3 mm — hrúbku materiálu. Ide o menovité hodnoty podľa katalógového listu výrobcu. Pri montáži oviňte lano okolo očnice tak, aby po celom obvode ležalo v drážke a priliehalo k nej, a potom slučku uzavrite lanovými svorkami alebo lisovacou objímkou. Po zovretí skontrolujte, či sa očnica nevysúva zo slučky.

Materiál: oceľ C10–C15. Povrchová úprava: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Únosnosť slučky závisí od lana a spôsobu jeho zakončenia (svorky, objímka), nie od samotnej očnice. Počet a rozstup svoriek zvoľte podľa odporúčaní výrobcu lana alebo svoriek.

Rozmery podľa listu

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Vyberte lanovú očnicu podľa priemeru lana – lano by malo ležať v drážke po celom obvode.
• ✓Oviňte lano okolo očnice tak, aby priliehalo k drážke, a uzavrite slučku lanovými svorkami alebo lisovacou objímkou.
• ✓Po zovretí skontrolujte, či sa očnica nevysúva zo slučky.
