Kozza – axiálne upevnenie pre hliníkový okrúhly madlo fi 40 mm, matná anóda
Zanechať spätnú väzbu k produktu
Axiálne upevnenie Kozza pre hliníkové madlo fi 40 mm, hliník matná anóda. Vonkajší priemer 82 mm, výška 17,21 mm, vnútorný otvor fi 50 mm. Bočný výrez 20 mm, 3 montážne otvory fi 6,9 mm. Hmotnosť 0,04 kg. Pre celosklené zábradlia.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-840
Vlastnosti produktu
[PIM] balustrady-caloszklane #128
- Materiál Hliník
Popis
Kozza – axiálne upevnenie pre hliníkový okrúhly madlo fi 40 mm, matná anóda
Axiálne upevnenie Kozza pre okrúhle hliníkové madlo fi 40 mm je presný montážny prvok určený pre systémy celosklenných zábradlí. Vyrobené z hliníka a dokončené v matnej anóde, zabezpečuje estetické a trvanlivé spojenie madla s konštrukciou zábradlia. Otvorená konštrukcia s bočným výrezom uľahčuje nasunutie na madlo a skracuje čas montáže na objekte.
Vďaka kompaktným rozmerom a hmotnosti len 0,04 kg prvok nezaťažuje konštrukciu, a zároveň garantuje stabilné axiálne upevnenie. Tri montážne otvory so zahĺbeniami pod hlavy skrutiek umožňujú istý a rovnomerný priskrutkový k podkladu.

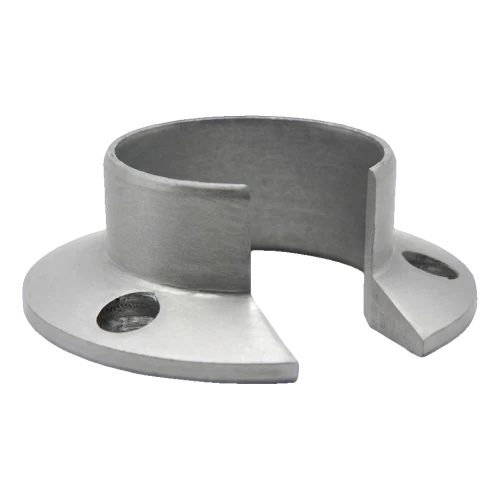

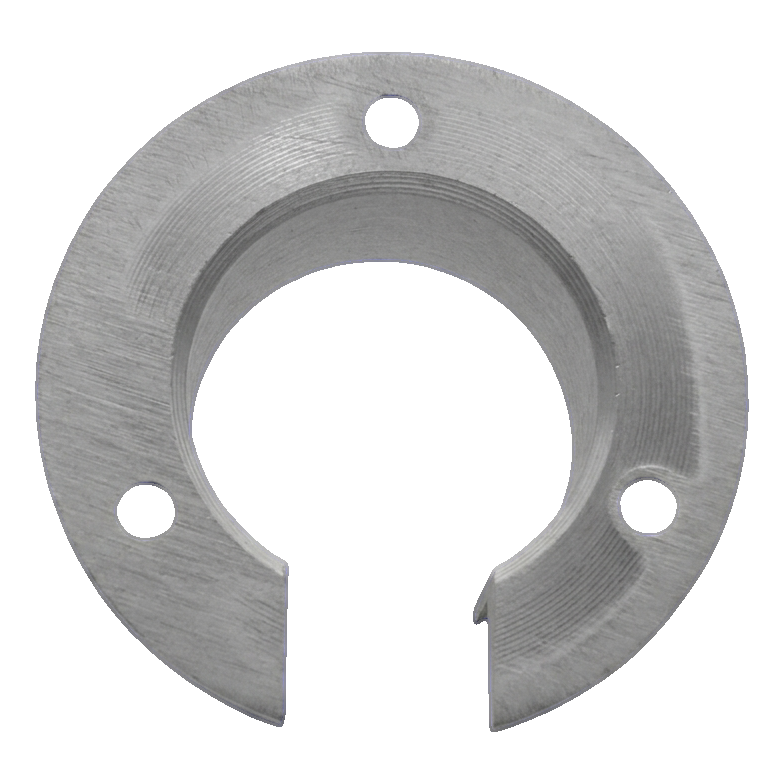

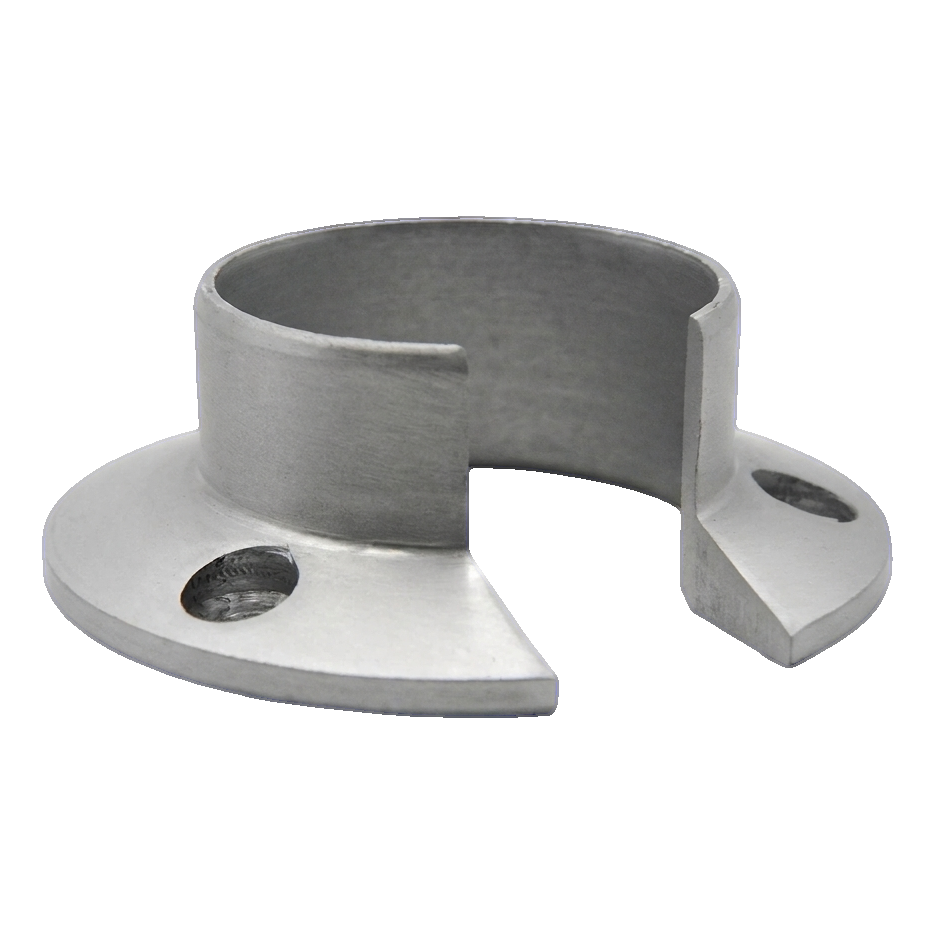

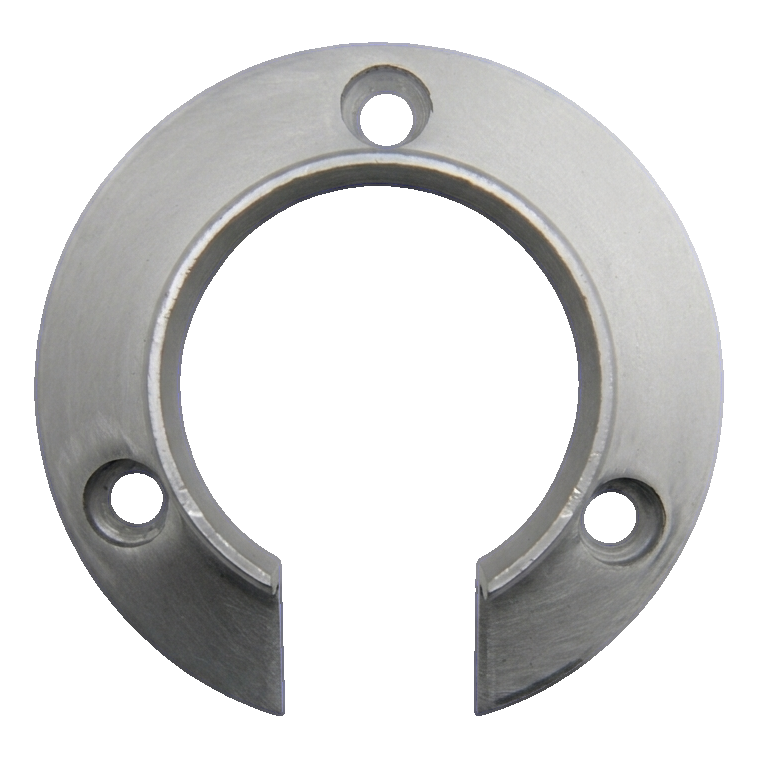

Fotografie produktu

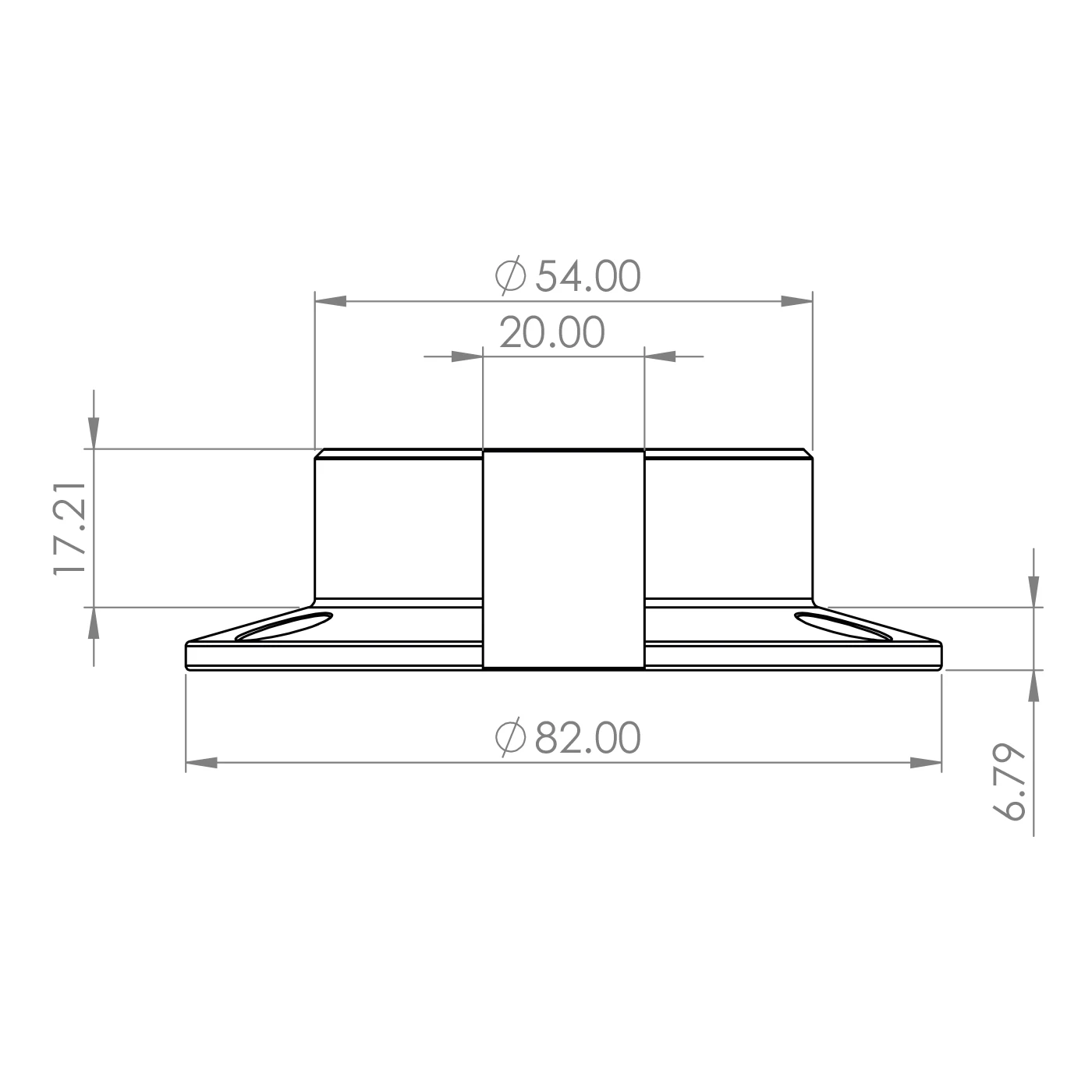

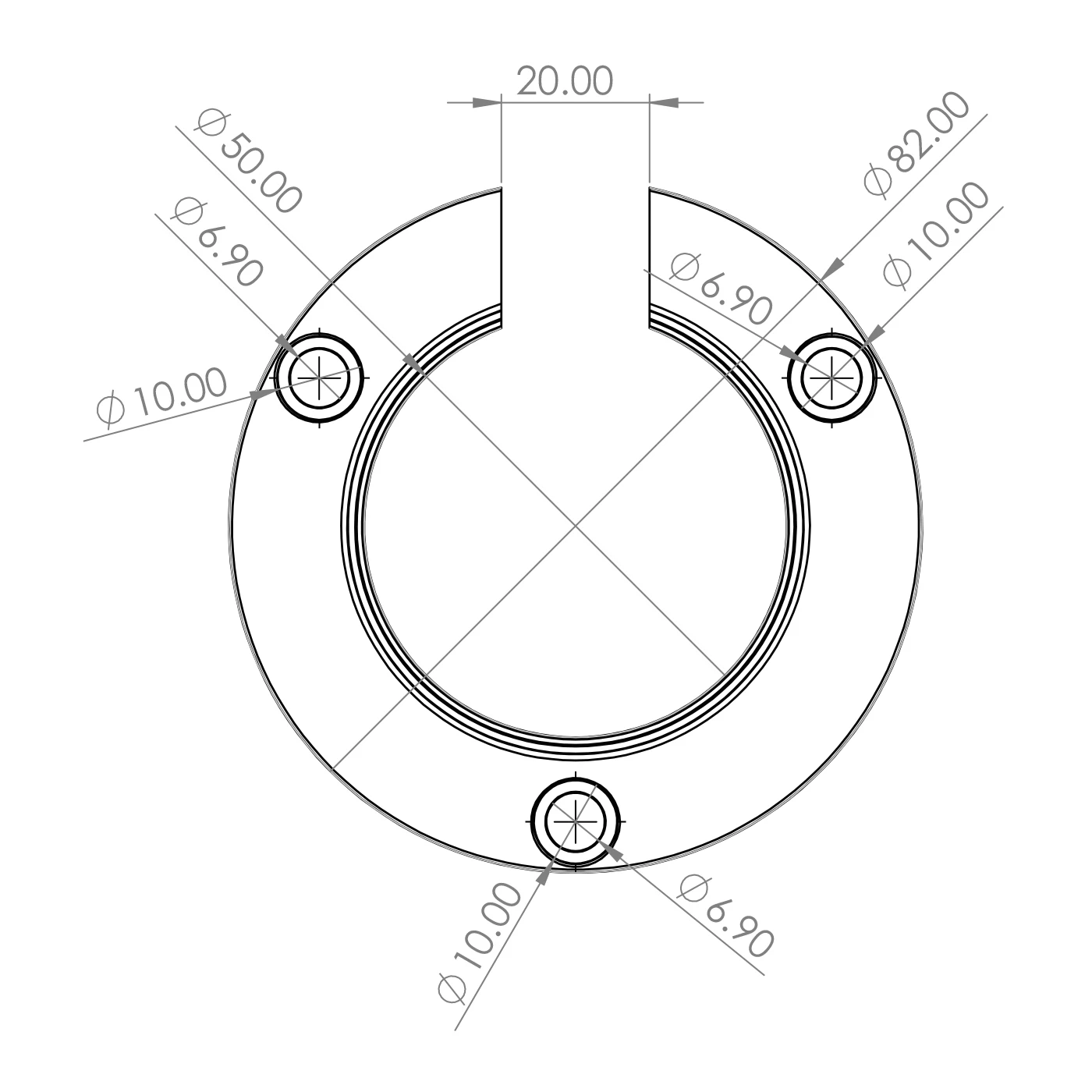

Rozmery a technická špecifikácia
- Výrobca: Kozza
- Určenie: pre hliníkové okrúhle madlo fi 40 mm
- Materiál: hliník
- Povrchová úprava: matná anóda
- Vonkajší priemer základne (príruby): 82 mm
- Vonkajší priemer hornej časti: 54 mm
- Priemer vnútorného otvoru: 50 mm
- Šírka bočného výrezu: 20 mm
- Celková výška: 17,21 mm
- Hrúbka základne (montážnej príruby): 6,79 mm
- Montážne otvory: 3 ks s priemerom 6,9 mm so zahĺbeniami ø 10 mm
- Hmotnosť: 0,04 kg
- EAN: 5903313207683
Konštrukcia a montáž
Prvok má charakteristický výrez v tvare písmena U so šírkou 20 mm, umožňujúci bočné nasunutie na madlo bez nutnosti demontáže celého systému. Montážna príruba s priemerom 82 mm zabezpečuje veľkú plochu priľnutia k podkladu. Tri otvory rozmiestnené symetricky na obvode príruby garantujú rovnomerné rozloženie upevňovacích síl. Zahĺbenia pod hlavy skrutiek (ø 10 mm) umožňujú schovaní hlavy skrutky do líca príruby, čo zabezpečuje hladký a estetický povrch montáže.
Upevnenie je kompatibilné so štandardnými okrúhlymi hliníkovými madlami s priemerom fi 40 mm a dokonale sa hodí k systémom celosklenných zábradlí značky Kozza.
