Kozza KE 120 – U profil na celosklenné zábradlia 5000 mm, bočné upevnenie
produkt nedostupný
pridať do zoznamu želaní
Popis

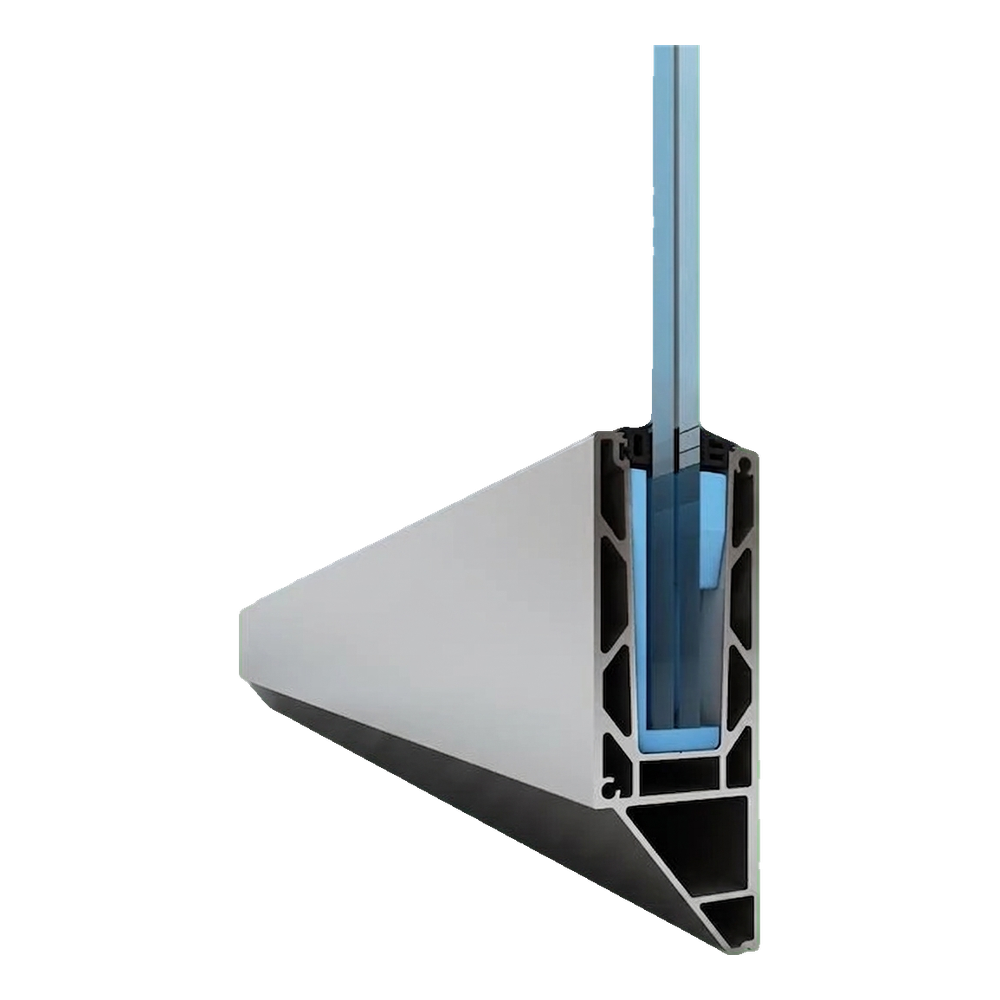

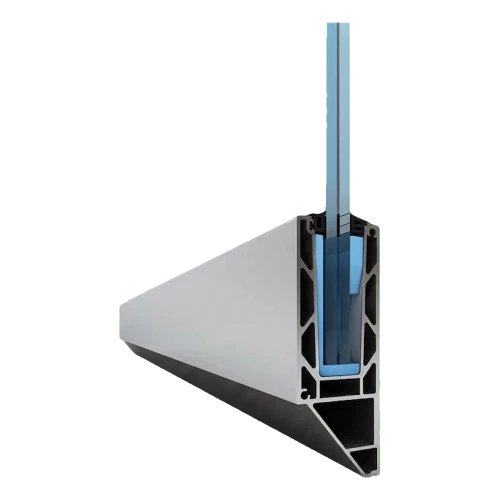

Kozza KE 120 – hliníkový profil U pre celosklenené zábradlia 5000 mm, bočné upevnenie

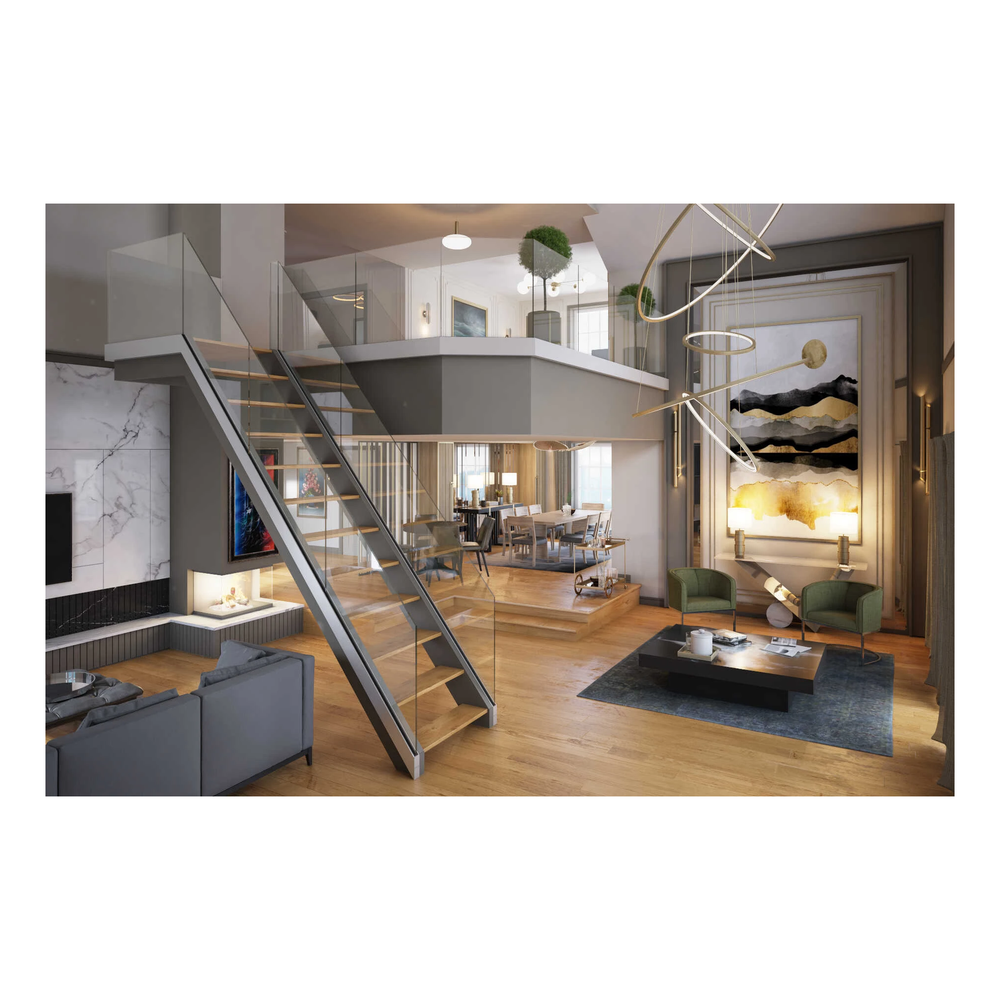

Komorový profil U pre celosklenené zábradlia Kozza KE 120 je profesionálne riešenie pre bočnú montáž sklenených tabúľ, navrhnuté v spolupráci s architektmi. Vďaka plochému systému s matnou anódou profil zabezpečuje minimalistický, elegantný vzhľad ideálny ako pre obytné priestory (schody, medzaniny, terasy), tak aj komerčné objekty — hotely, kancelárske budovy či nákupné centrá.
Profil KE 120 s dĺžkou 5000 mm obsluhuje široký rozsah hrúbok skla — od 12 mm do 21,52 mm — čo umožňuje používať ako jednotlivé kalené tabule, tak aj viacvrstvové laminované sklo (VSG/ESG). Maximálna výška sklenenej tabule je 120 cm, vďaka čomu sa systém osvedčuje vo väčšine typických zábradelných aplikácií.
Kľúčové vlastnosti profilu
- Séria: KE 120
- Typ profilu: U-komorový pre celosklenené zábradlia
- Upevnenie: bočné (na stenu alebo nosná konštrukcia)
- Systém: plochý
- Povrchová úprava: matná anóda
- Materiál: hliníková zliatina EN AW 6063
- Rozsah hrúbok skla: 12–21,52 mm
- Maximálna výška skla: 120 cm
- Dĺžka profilu: 5000 mm
- Hmotnosť: 28 kg
Univerzálnosť hrúbok skla je jedna z najväčších výhod profilu KE 120. Systém obsluhuje tri rozsahy: 12–13,52 mm, 16–17,52 mm a 20–21,52 mm. Prispôsobenie sa vykonáva pomocou dedikovaných dištančných vložiek, ktoré presne centrujú a stabilizujú sklenenú tabuľu v komore profilu. Vďaka tomu jeden typ profilu pokrýva potreby rôznorodých projektov — od ľahkých vnútorných zábradiel po odolné vonkajšie zábradlia s hrubým laminovaným sklom.

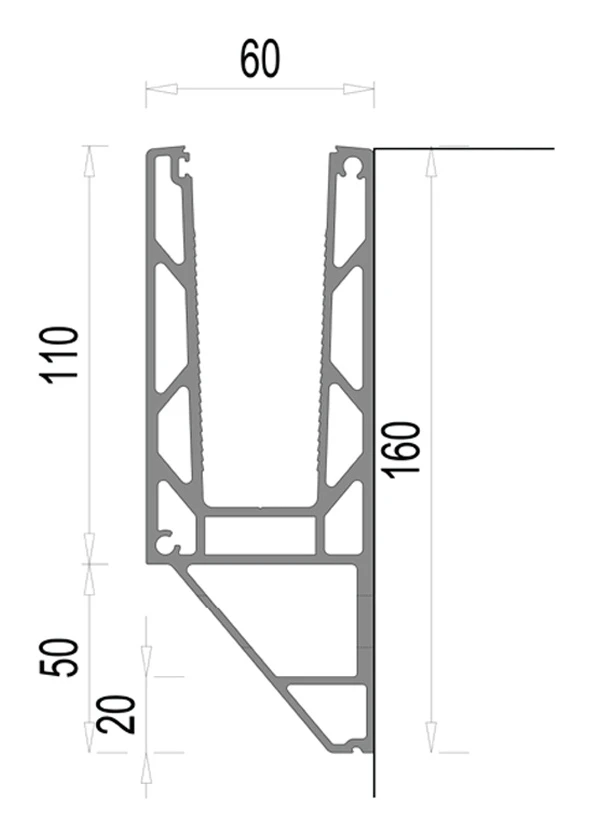

Rozmery prierezu profilu
- Celková výška profilu: 160 mm
- Výška prednej stienky (drážka na sklo): 110 mm
- Výška dolnej podpornej časti: 50 mm
- Výška dolnej hrany prednej časti: 20 mm
- Šírka profilu (hore): 60 mm

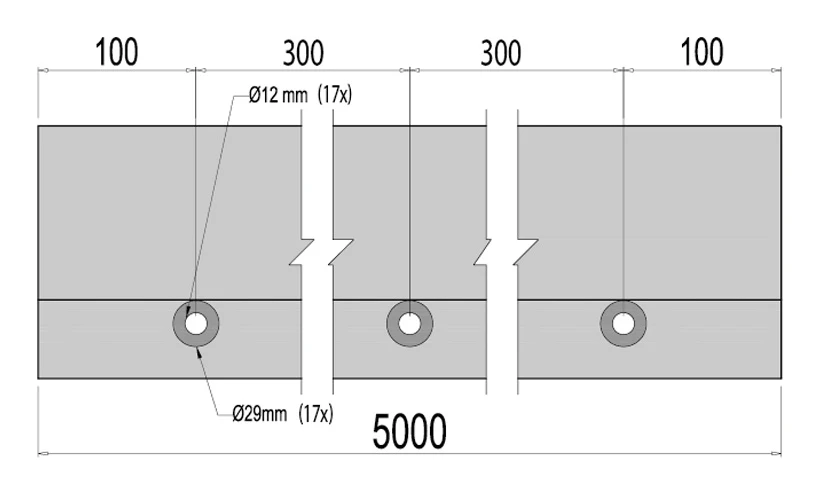

Schéma montážnych otvorov
Profil má továrensky vyrobených 17 montážnych otvorov rozmiestnených rovnomerne na celej dĺžke 5000 mm. Rozstup otvorov je 300 mm, a vzdialenosť od hrany profilu k osi prvého a posledného otworu — 100 mm. Každý otvor má priemer Ø12 mm s vybraniem Ø29 mm, čo umožňuje montáž skrutkami so zápustnou hlavou. Presné rozmiestnenie otvorov výrazne zrýchľuje inštaláciu — nie je potrebné vŕtať na mieste.

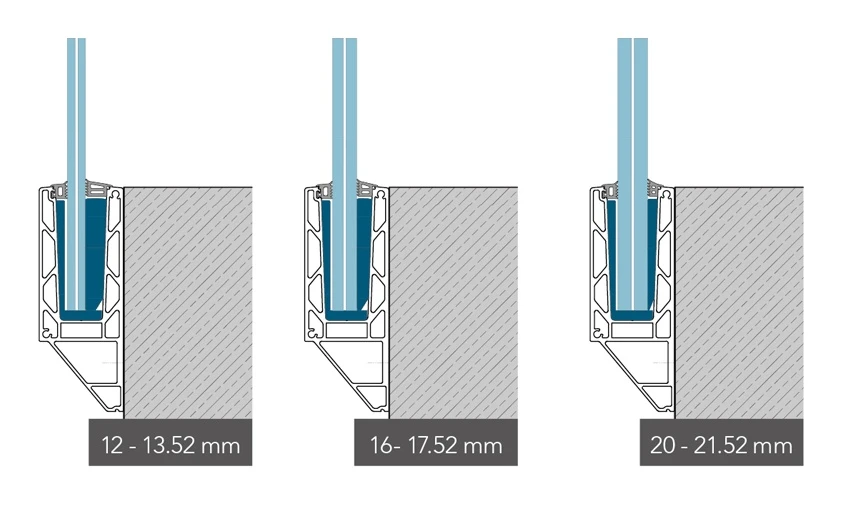

Varianty hrúbok skla
Profil KE 120 je kompatibilný s troma rozsahmi hrúbok skla. Výber vhodnej dištančnej vložky umožňuje rýchlu adaptáciu na konkrétny projekt — bez nutnosti objednať iný profil.

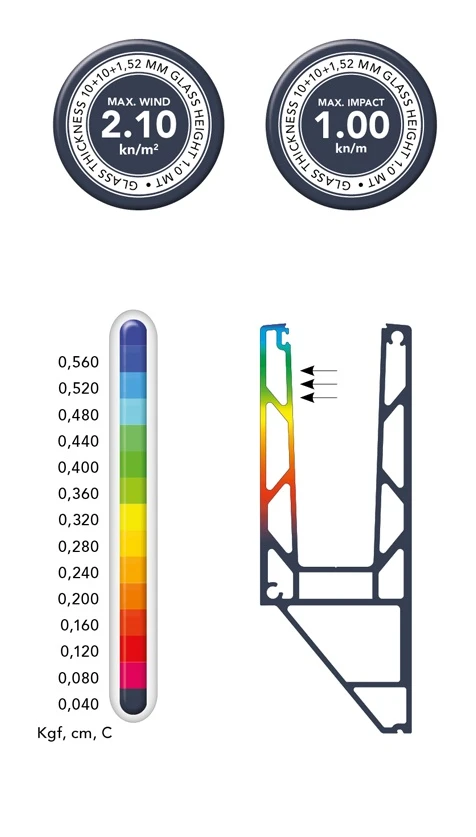

Pevnosť a odolnosť voči zaťaženiu
Profil KE 120 bol testovaný z hľadiska veterných a nárazových zaťažení. Pre sklo s hrúbkou 10+10+1,52 mm a výškou 1,0 m je maximálne veterné zaťaženie 2,10 kN/m², a maximálna nárazová sila — 1,00 kN/m. Výsledky posunutia sa uvádzajú pre profil s dĺžkou základne 1 m pri vodorovnom zaťažení pod 500 kg (5000 N), od základne po najvyšší bod profilu.
Tabuľka zaťažení pre sériu KE
| Séria KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výš. 1,0 m | Sklo s výš. 1,2 m | Sklo s výš. 1,0 m | Sklo s výš. 1,2 m | Sklo s výš. 1,0 m | Sklo s výš. 1,2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
