Kozza KE 105 – hliníkový profil L pre celosklené zábradlia 5000 mm čierny

Prejsť na spätnú väzbu k produktu

Hliníkový profil L Kozza KE 105 pre celosklené zábradlia, čierny. Dĺžka 5000 mm, šírka 120 mm, výška 110 mm. Hliník EN AW 6063, komorová konštrukcia. Rozsah hrúbky skla 12-21,52 mm. Systém pozdĺžneho uchytenia zhora s reguláciou GlassMove.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 557,27 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] balustrady-caloszklane #128

  • Typ príslušenstva U profil
  • Materiál Hliník

Popis

Kozza KE 105 – hliníkový profil L pre celosklené zábradlia 5000 mm čierny

Komorový profil typu L zo série Kozza KE 105 je profesionálne riešenie na montáž celosklenených zábradlí, určené na pozdĺžne upevnenie zhora. Vďaka plochému systému sa profil dokonale začleňuje do modernej architektúry — osvedčí sa v obytných objektoch aj v komerčných priestoroch: hoteloch, nákupných centrách či administratívnych budovách.

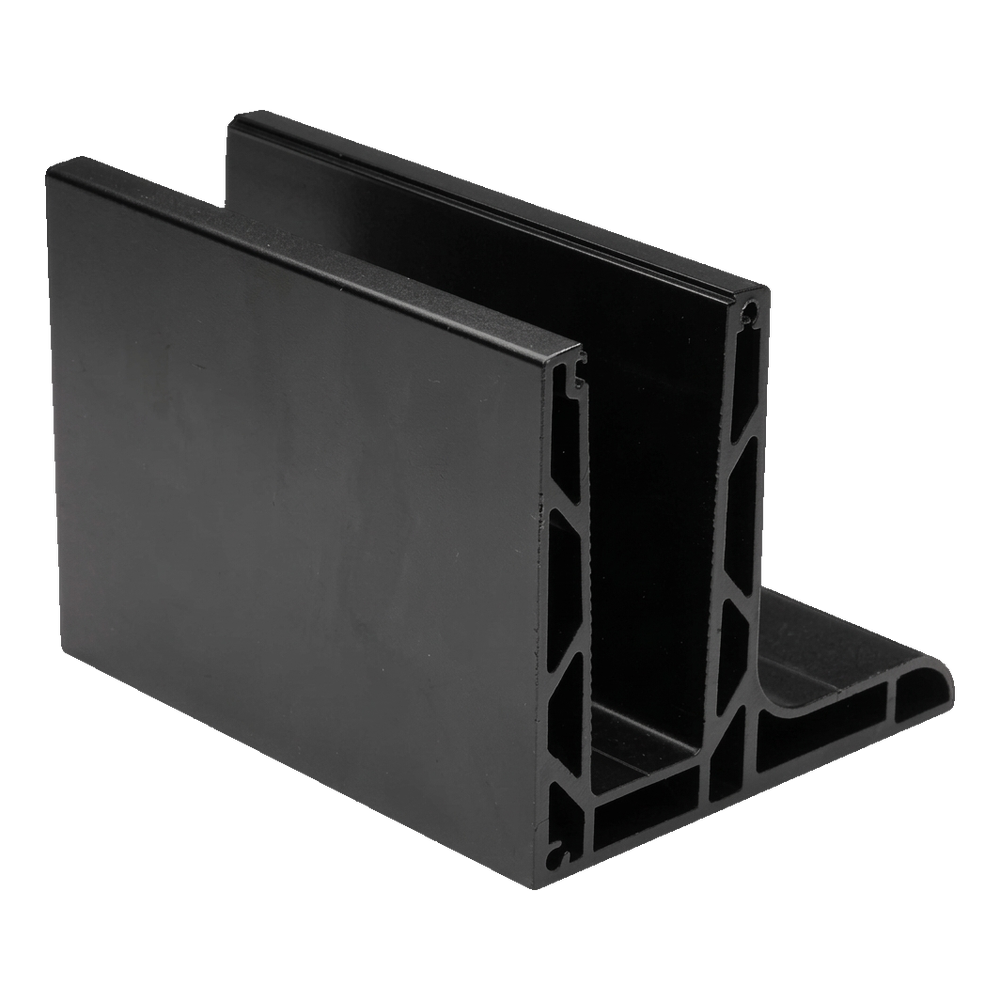

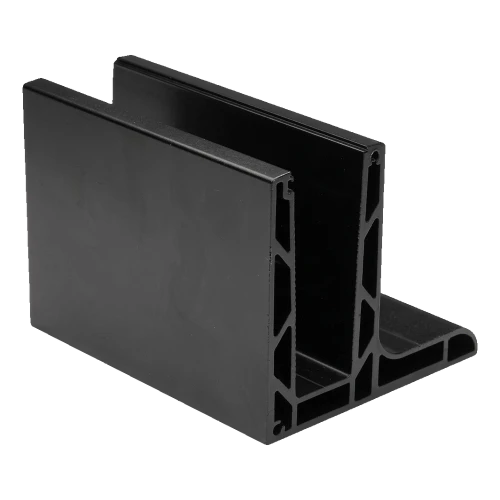

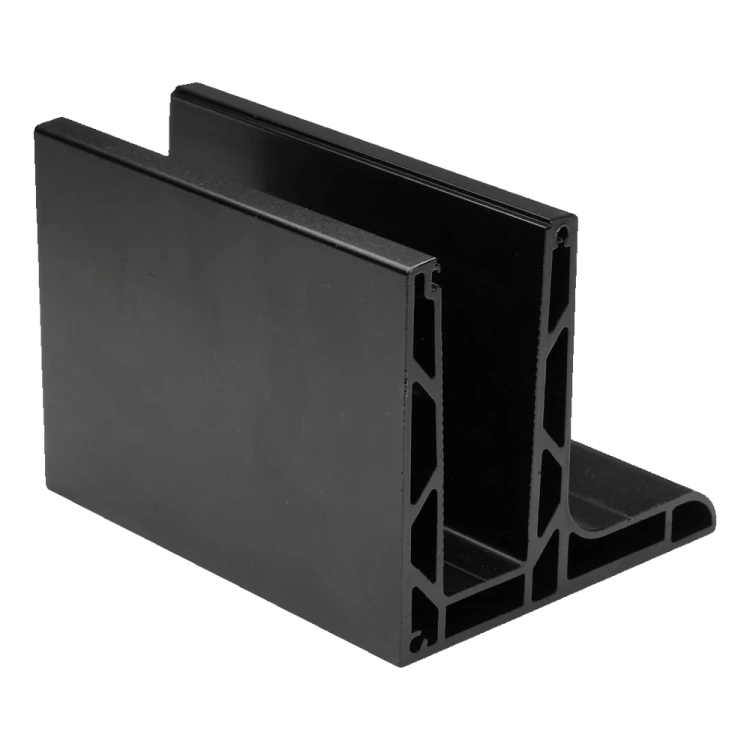

Hliníkový profil L Kozza KE 105 čierny – pohľad spredu
Hliníkový profil L Kozza KE 105 čierny – pohľad spredu

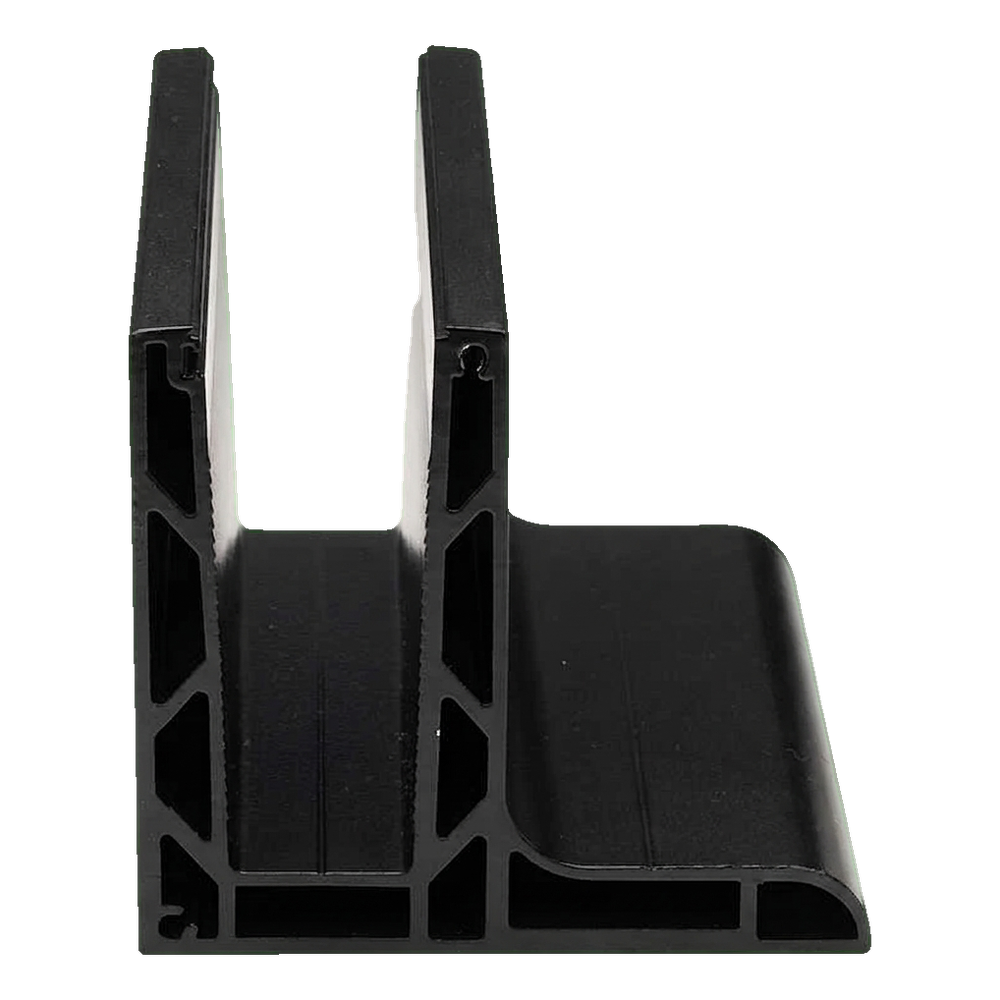

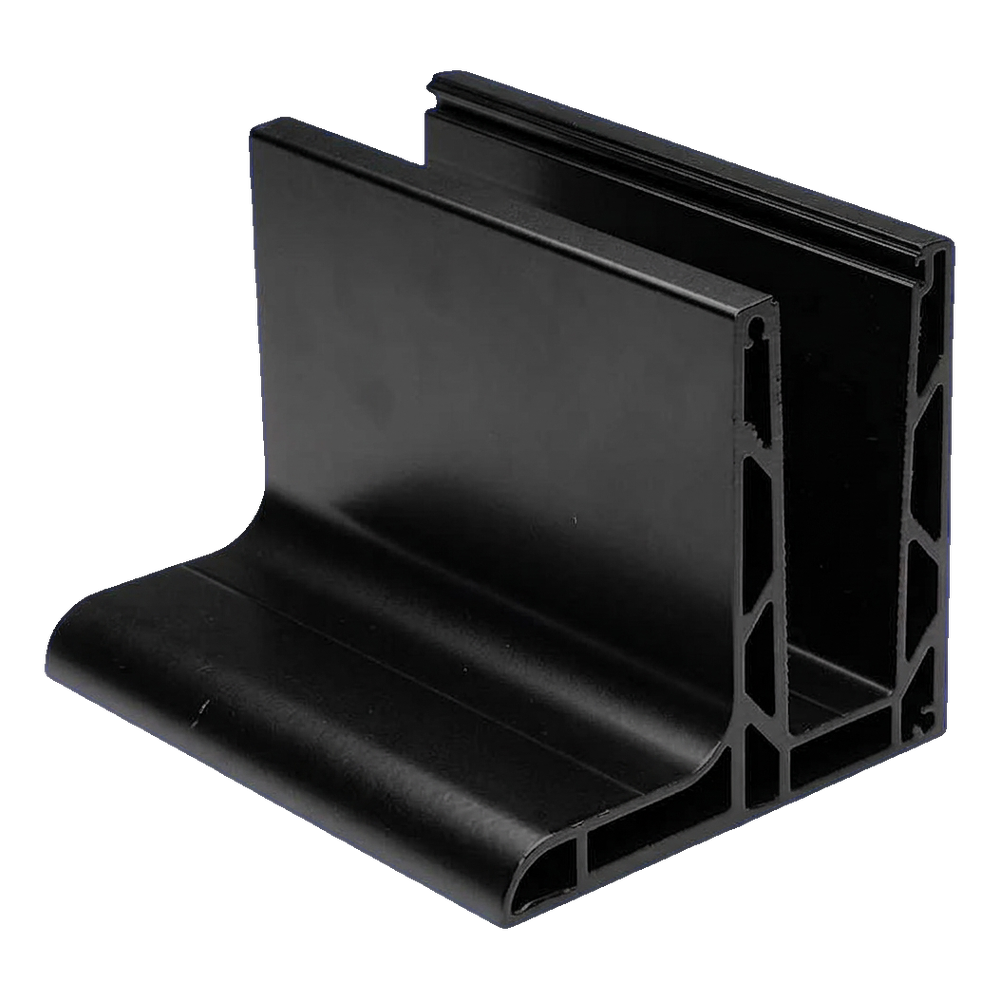

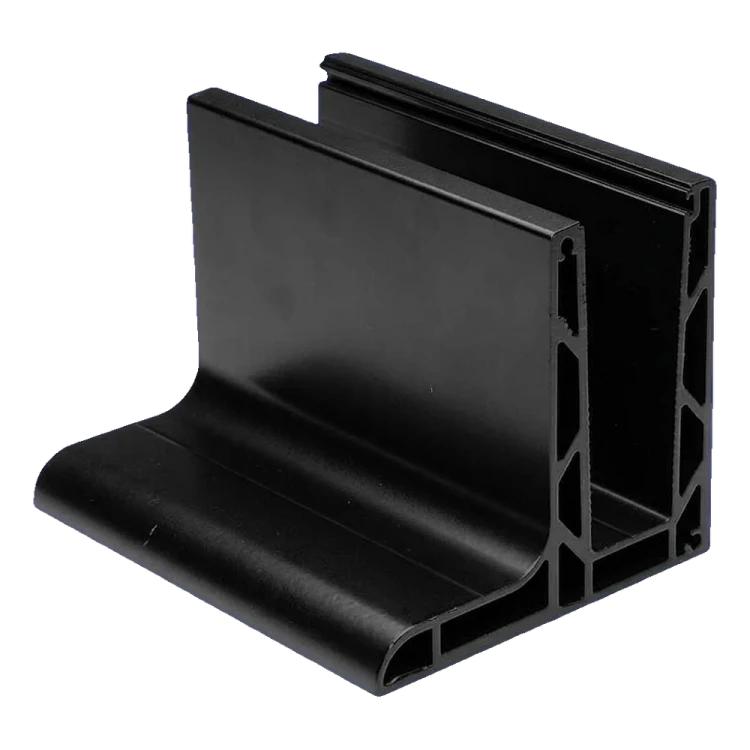

Hliníkový profil L Kozza KE 105 čierny – pohľad zozadu
Hliníkový profil L Kozza KE 105 čierny – pohľad zozadu

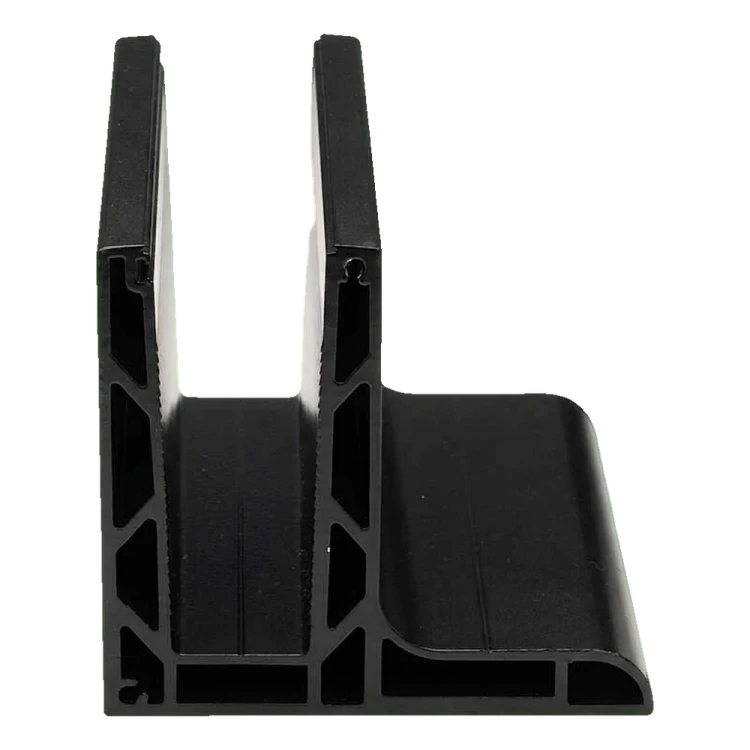

Hliníkový profil L Kozza KE 105 čierny – pohľad zhora na kapsu na sklo
Hliníkový profil L Kozza KE 105 čierny – pohľad zhora na kapsu na sklo

Kľúčové výhody pre montážnika

  • Univerzálny rozsah hrúbok skla — profil pojme tabule s hrúbkou od 12 do 21,52 mm, čo eliminuje potrebu skladovať rôzne varianty profilu
  • Pozdĺžne upevnenie zhora — rýchla a pohodlná montáž, ideálna pri hotových podlahách a dokončených stropoch
  • Plochý systém — minimalistický vzhľad bez vyčnievajúcich prvkov, v súlade so súčasnými architektonickými trendmi
  • Pripravené montážne otvory — 17 otvorov rozmiestnených každých 300 mm so zahĺbením umožňuje okamžité kotvenie bez dodatočného vŕtania
  • Čierna farba — elegantná, eloxovaná povrchová úprava, ktorá pasuje k tmavým rámom a moderným interiérom

Rozmery a parametre profilu

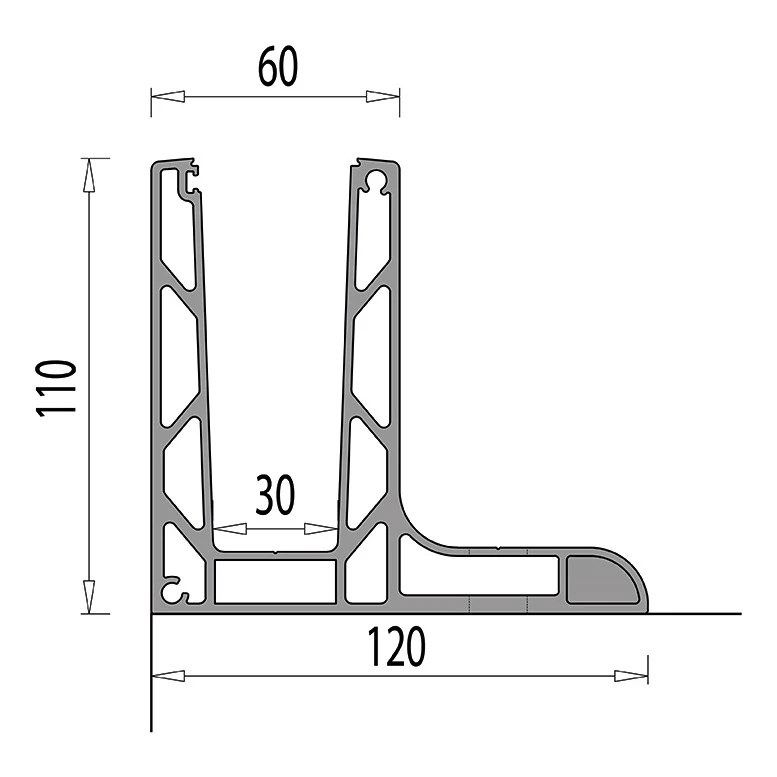

Prierez profilu KE 105 s rozmermi 110×120 mm
Prierez profilu KE 105 s rozmermi 110×120 mm
  • Dĺžka profilu: 5000 mm
  • Výška (H): 110 mm
  • Šírka základne (W): 120 mm
  • Šírka hornej časti – kapsa na sklo: 60 mm
  • Vnútorná šírka dna kapsy: 30 mm
  • Rozsah hrúbok skla: 12–21,52 mm
  • Materiál: hliník EN AW 6063
  • Systém: plochý
  • Upevnenie: pozdĺžne zhora
  • Farba: čierna
  • Hmotnosť: 30 kg

Rozmiestnenie montážnych otvorov

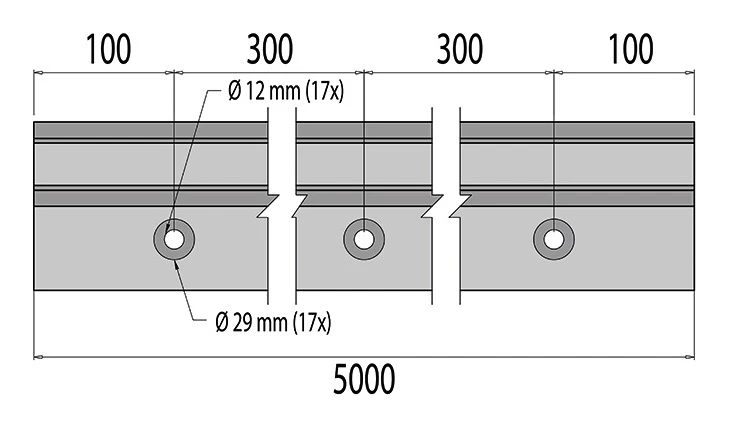

Schéma rozmiestnenia 17 montážnych otvorov pozdĺž profilu 5000 mm
Schéma rozmiestnenia 17 montážnych otvorov pozdĺž profilu 5000 mm
  • Počet otvorov: 17 ks
  • Priemer priechodného otvoru: Ø 12 mm
  • Priemer záhlbenia: Ø 29 mm
  • Rozstup medzi osami otvorov: 300 mm
  • Vzdialenosť prvého/posledného otvoru od okraja: 100 mm

Kompatibilita so sklom

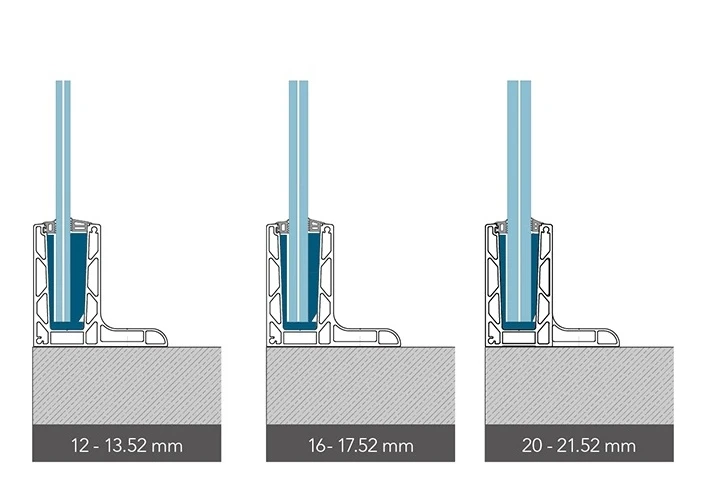

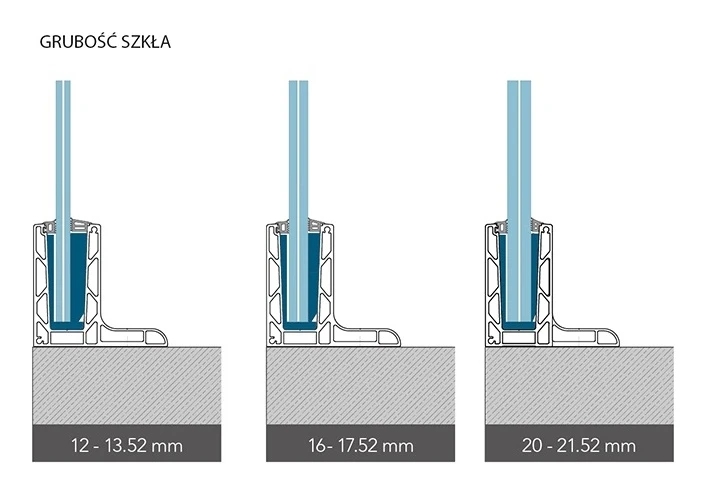

Rezy profilom s osadeným sklom hrúbky 12–13,52 mm, 16–17,52 mm a 20–21,52 mm
Rezy profilom s osadeným sklom hrúbky 12–13,52 mm, 16–17,52 mm a 20–21,52 mm

Profil KE 105 spolupracuje s tromi rozsahmi hrúbok tvrdeného a laminovaného skla. Vďaka upevňovaciemu systému GLASSMOVE sa tesnenia vo vnútri profilu prispôsobujú konkrétnej hrúbke tabule, čím zaisťujú stabilné a bezpečné osadenie:

  • Sklo 12–13,52 mm
  • Sklo 16–17,52 mm
  • Sklo 20–21,52 mm

Spôsob kotvenia

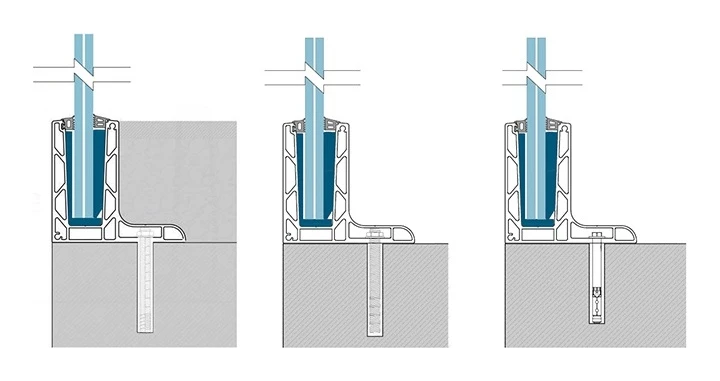

Tri varianty kotvenia profilu KE 105 k podkladu – rezy s mechanickými kotvami
Tri varianty kotvenia profilu KE 105 k podkladu – rezy s mechanickými kotvami

Profil možno mechanicky kotviť k podkladu pomocou kotiev — na obrázkoch vyššie sú znázornené tri typické varianty osadenia v závislosti od hrúbky poteru a typu podkladu. Záhlbenia montážnych otvorov (Ø 29 mm) umožňujú skryť hlavu skrutky pod povrch profilu.

Pevnosť a analýza posunov

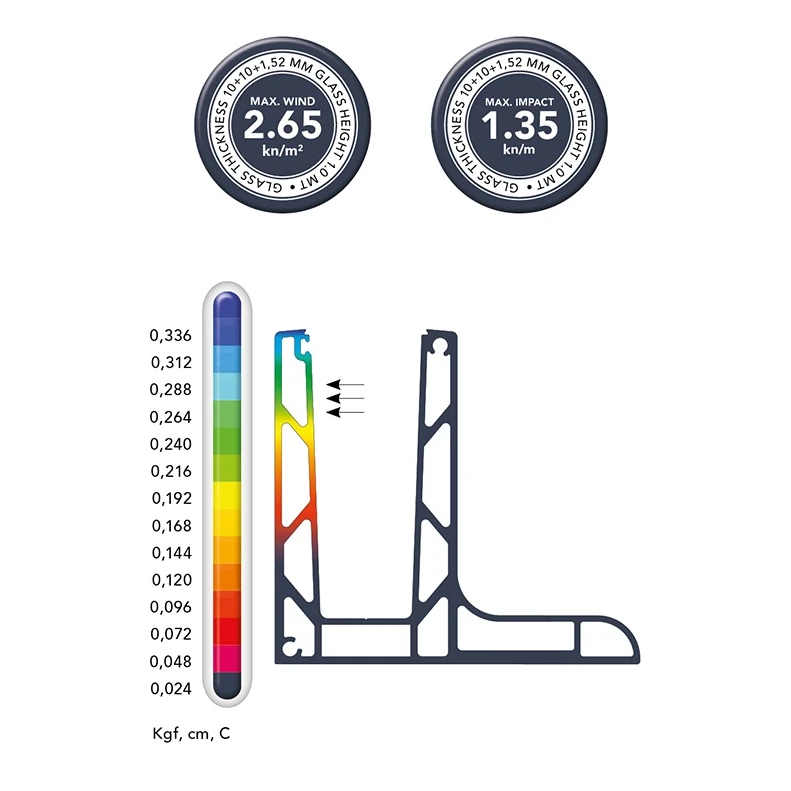

FEM analýza profilu KE 105 – hodnoty posunov, max. vietor 2,65 kN/m² a max. náraz 1,35 kN/m
FEM analýza profilu KE 105 – hodnoty posunov, max. vietor 2,65 kN/m² a max. náraz 1,35 kN/m

Profil bol podrobený analýze metódou konečných prvkov (FEM). Výsledky posunu sú uvedené pre profil s dĺžkou základne 1,0 m pri vodorovnom zaťažení menšom ako 500 kg (5000 N), merané od základne po najvyšší bod profilu. Pre sklo s hrúbkou 10+10+1,52 mm a výškou 1,0 m sa dosiahlo:

  • Maximálne zaťaženie vetrom: 2,65 kN/m²
  • Maximálne nárazové zaťaženie: 1,35 kN/m

Tabuľka pevnosti série KE

Nasledujúca tabuľka uvádza maximálne hodnoty zaťaženia vetrom a nárazom pre tri modely série KE v závislosti od hrúbky a výšky tabule skla:

Tabuľka pevnostných parametrov série KE

Séria KESklo 12–13,52 mmSklo 16–17,52 mmSklo 20–21,52 mm
Sklo s výškou 1,0 mSklo s výškou 1,2 mSklo s výškou 1,0 mSklo s výškou 1,2 mSklo s výškou 1,0 mSklo s výškou 1,2 m
Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)Max. zaťaženie vetrom (kN/m²)Max. náraz (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Montážny návod – séria KE 105

Montáž prebieha v troch etapách. V prvej etape (kroky 1–6) sa profil ukotví do podkladu, osadia sa tesnenia a zasunie sa tabuľa skla. V druhej etape (kroky 7–9) sa namontujú prítlačné kliny a zabezpečovacia lišta. V tretej etape (kroky 10–12) sa dotiahnu upevňovacie prvky a nasadí sa dokončovací kryt profilu.

Montážny návod profilu Kozza KE 105 – 12 krokov v 3 etapách
Montážny návod profilu Kozza KE 105 – 12 krokov v 3 etapách

Komorový profil typu L zo série KE 105 bol navrhnutý a skonštruovaný v súlade s odporúčaniami a požiadavkami architektov. Vďaka systému GLASSMOVE a optimalizovanej komorovej konštrukcii zaisťuje vysokú tuhosť pri nízkej hmotnosti a zároveň zjednodušuje proces inštalácie – čo sa premieta do kratšieho času montáže a nižších nákladov na prácu na stavbe.
