Kozza KE 100 – U profil pre celosklené zábradlia 5000 mm tmavošedý
produkt nedostupný
pridať do zoznamu želaní
Popis

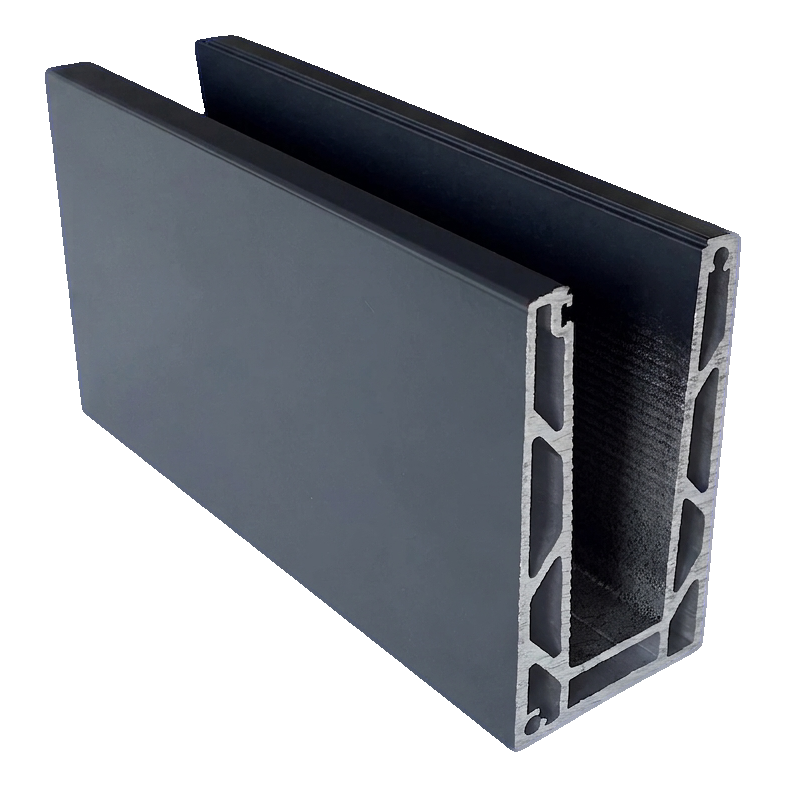

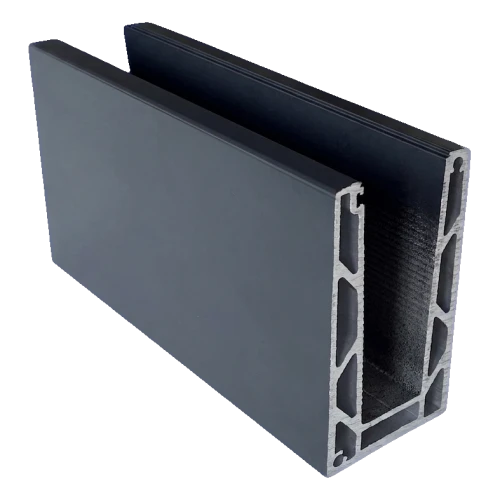

Kozza KE 100 – hliníkový profil U pre celosklenené zábradlia 5000 mm tmavošedý
Komorový profil typu U zo série Kozza KE 100 je profesionálne riešenie na montáž celosklenených zábradiel s upevnením zhora. Vyrobený z vysokokvalitného hliníka EN AW 6063, zabezpečuje stabilné a bezpečné osadenie skla hrúbky od 12 do 21,52 mm — bez potreby použitia dodatočných zakrývacích profilov. Plochý systém, vyvinutý v spolupráci s architektmi a výkonávateľmi, spája estetiku minimalistického dokončenia s vysokou odolnosťou voči zaťaženiu.
Profil v tmavošedej farbe sa ideálne komponuje s modernou architektúrou bytových, hotelových a kancelárskych objektov. Vďaka systému GLASSMOVE montáž prebieha hladko a nevyžaduje špeciálne náradie, čo reálne skracuje čas realizácie na stavbe.
Technická špecifikácia
- Séria: Kozza KE 100
- Materiál: hliník EN AW 6063
- Systém: plochý, upevnenie zhora
- Dĺžka profilu: 5000 mm
- Šírka profilu: 60 mm
- Výška profilu: 110 mm
- Šírka vnútornej medzery (na sklo): 30 mm
- Výška základne: 15 mm
- Rozsah hrúbky skla: 12 – 21,52 mm
- Maximálna výška skla: 120 cm
- Farba: tmavošedá (lakovaná)
- Hmotnosť: 23 kg
- EAN: 5903313208109

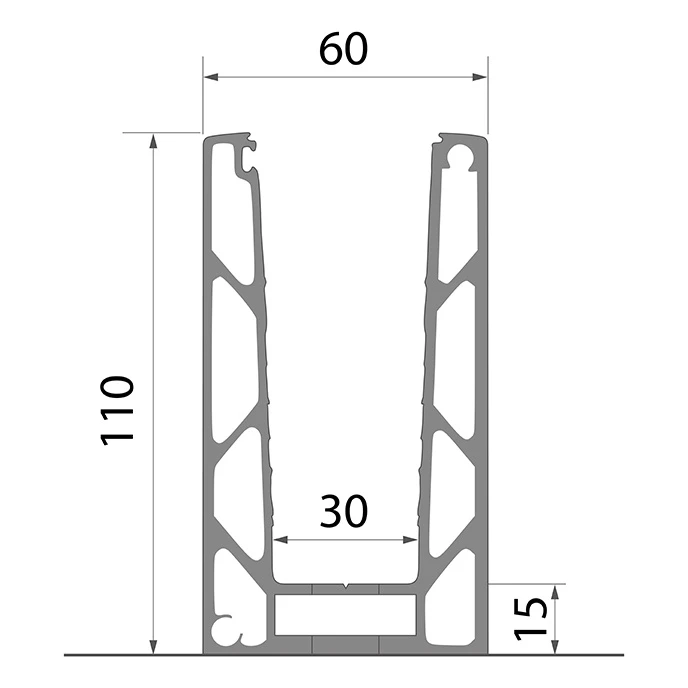

Rozmery a prierez profilu

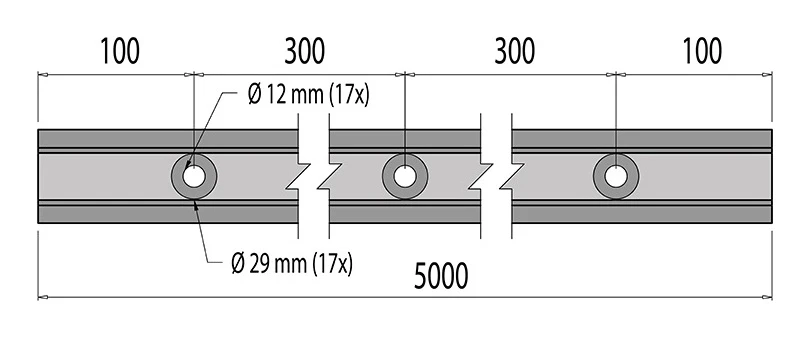

Profil má 17 montážnych otvorov rozmiestnených rovnomerne na celej dĺžke 5000 mm. Priechodné otvory majú priemer Ø 12 mm s prehlbeniami Ø 29 mm. Rozostup osí otvorov je 300 mm, a vzdialenosť od okraja profilu k osi prvého a posledného otvoru je 100 mm.
Kompatibilita s hrúbkami skla
Profil KE 100 podporuje tri rozsahy hrúbky skla, čo zabezpečuje univerzálnosť použitia:
- 12 – 13,52 mm — kalené sklo jednovrstvové alebo laminované
- 16 – 17,52 mm — bezpečnostné laminované sklo
- 20 – 21,52 mm — laminované sklo s povýšenou odolnosťou
Maximálna prípustná výška tabule skla namontovanej v profile je 120 cm.
Spôsob kotevenia
Profil sa montuje zhora na pripravené podložie. Hĺbka kotevenia je 20 mm. Systém upevnenia zhora eliminuje potrebu prístupu zo strany konštrukcie, čo uľahčuje montáž na okrajoch balkónov, terás a schodísk. Profil sa kotví pomocou skrutiek cez 17 továrne pripravených otvorov.
Odolnosť voči zaťaženiu a analýza pevnosti
Profil s dĺžkou základne 1 m pri horizontálnom zaťažení do 500 kg (5000 N·t) zachováva vysokú tuhosť a minimálne posunutia. Analýza metódou konečných prvkov (MKP) potvrdzuje, že maximálne hodnoty posunutí pod zaťažením vetrom sa nachádzajú v rozsahu od 0,030 do 0,420 Kgf/cm — najväčšie deformácie sa vyskytujú v hornej časti profilu (pri svornej hrane), zatiaľ čo základňa zostáva prakticky nehybná.
Maximálne zaťaženie vetrom a nárazom
Nasledujúca tabuľka uvádza prípustné hodnoty zaťažení pre sériu KE v závislosti od hrúbky a výšky skla:
| Séria KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | ||||||||||||
Technické údaje
| Materiál | Hliník |
