Kozza KE 100 – U profil pre celosklené zábradlia 5000 mm čierny, upevnenie zhora
produkt nedostupný
pridať do zoznamu želaní
Popis

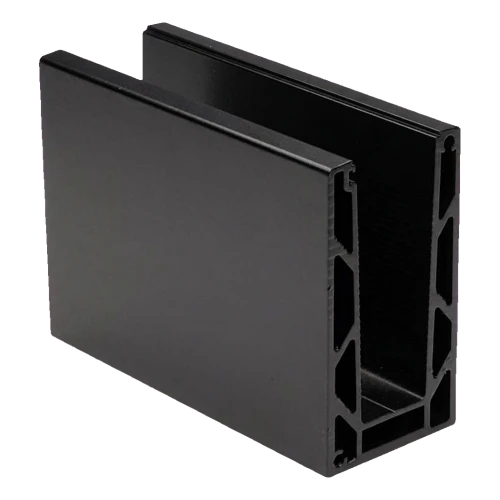

Kozza KE 100 – hliníkový profil U pre celosklenené zábradlia 5000 mm čierny
Dutinový profil typu U pre celosklenené zábradlia zo série Kozza KE 100 je riešenie navrhnuté v súlade s požiadavkami architektov a určené pre profesionálne realizácie — od obytných priestorov po komerčné objekty, ako sú hotely a nákupné centrá. Montovaný zhora (plochý systém), zabezpečuje estetický a bezpečný spôsob osadenia tvrdené sklo s hrúbkou od 12 do 21,52 mm bez viditeľných upevňovacích prvkov.
Profil s dľžkou 5000 mm sa dodáva s fabrichne vyrobenými 17 montážnymi otvormi (Ø 12 mm s zahĺbením Ø 29 mm), rozmiestnených po 300 mm — čo výrazne urýchľuje montáž na stavbe. Čierna farba práškového lakového povlaku dodáva zábradliu moderný, minimalistický charakter, ideálne sa komponuje s tmavými rámami okien a prvkami dokončenia interiérov.

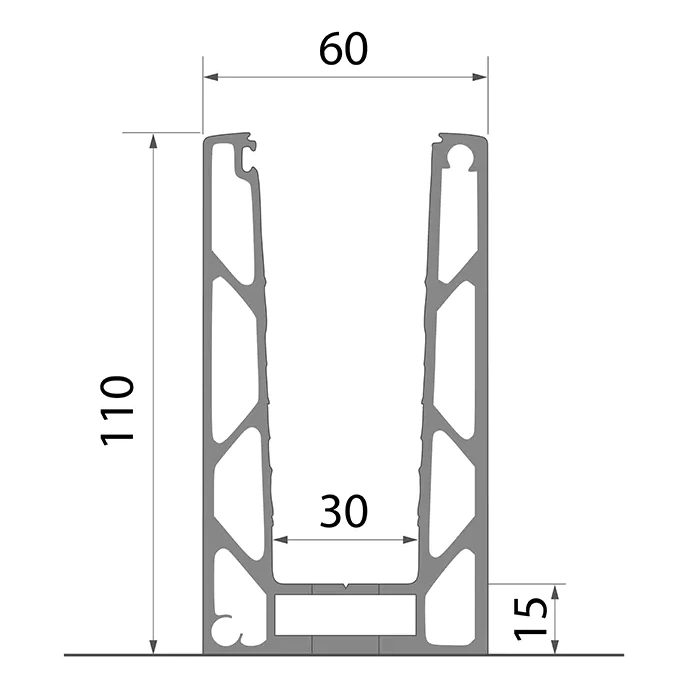

Technické parametre profilu
- Séria: KE 100
- Dľžka profilu: 5000 mm
- Vonkajšia šírka: 60 mm
- Výška: 110 mm
- Šírka vnútorného kanála: 30 mm
- Výška základne: 15 mm
- Rozsah hrúbky skla: 12–21,52 mm
- Maximálna výška skla: 120 cm
- Montážny systém: plochý, upevnenie zhora
- Materiál: hliník EN AW 6063
- Farba: čierna (práškovo lakovaná)
- Hmotnosť: 23 kg
- EAN: 5903313208277

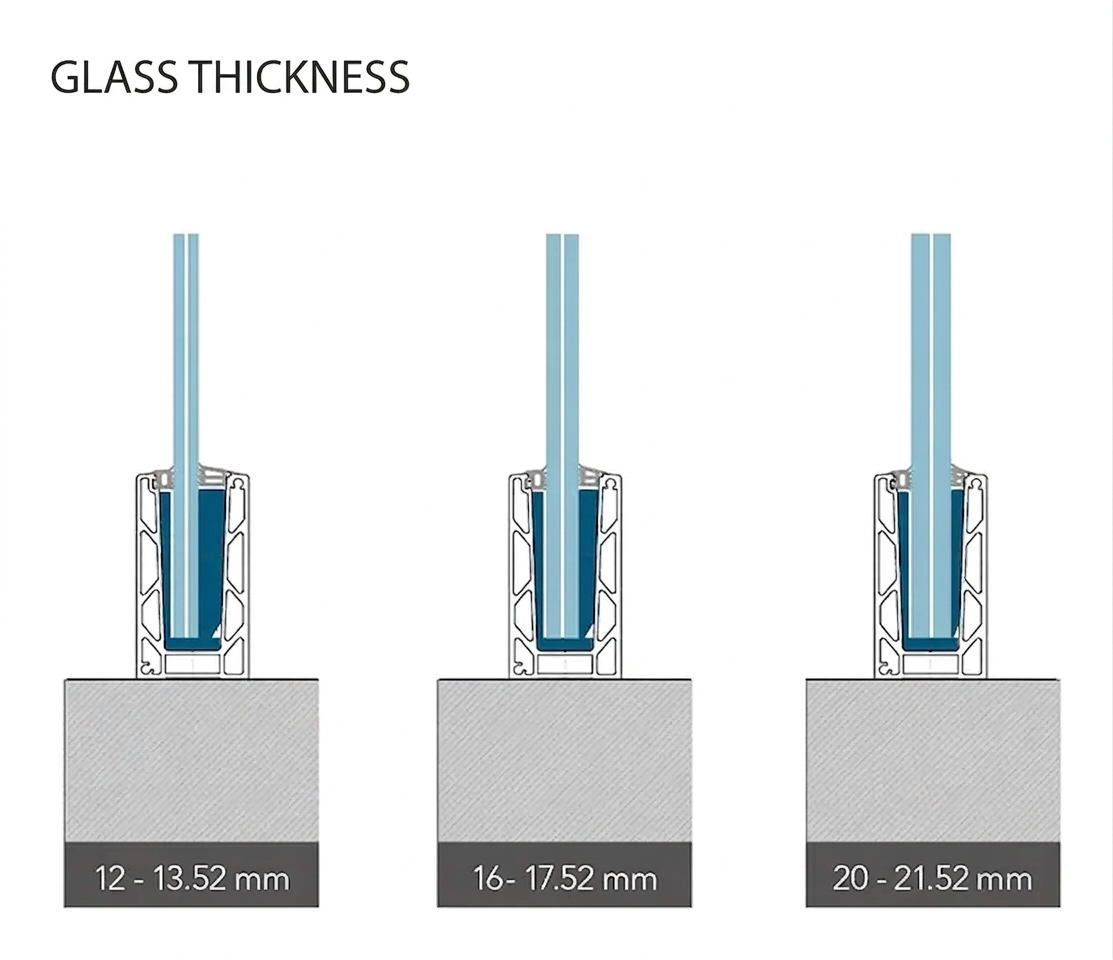

Kompatibilita s hrúbkami skla
Profil KE 100 podporuje tri rozsahy hrúbok sklenených tabúľ, čo umožňuje prispôsobiť riešenie požiadavkám projektu a platným bezpečnostným normám:
- Sklo 12–13,52 mm — štandardné tvrdené a laminované tabule VSG
- Sklo 16–17,52 mm — laminované tabule so zvýšenou odolnosťou
- Sklo 20–21,52 mm — hrubé laminované tabule pre aplikácie s vysokými záťažami

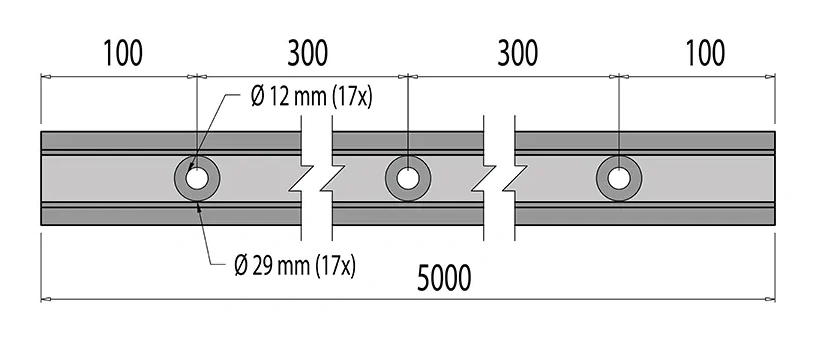

Rozmery a rozmiestnenie montážnych otvorov
Profil má 17 priechodných otvorov s priemerom Ø 12 mm so zahĺbeniami Ø 29 mm, umožňujúcimi schovaní hlavy skrutky. Otvory sú rozmiestnené symetricky pozdĺž osi profilu:
- Vzdialenosť od hrany k prvému otvoru: 100 mm
- Rozstup medzi otvormi: 300 mm
- Vzdialenosť od posledného otvoru k hrane: 100 mm
- Celková dľžka profilu: 5000 mm
Spôsob kotvenia a montáž
Profil sa montuje zhora k rovine podkladu (napr. strop, atika, hrana balkóna). Kotvenie sa realizuje skrutkami cez fabrichne pripravené otvory so zahĺbeniami. Vystupujúca časť profilu (20 mm pod základňou) sa osadí do pripraveného podkladu, čo zabezpečuje stabilné a trvalé spojenie.

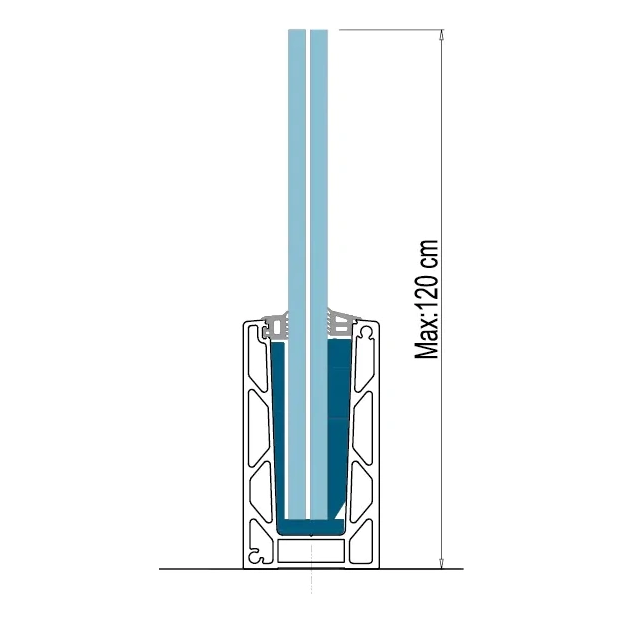

Maximálna výška skla
Profil KE 100 umožňuje montáž sklenených tabúľ s maximálnou výškou 120 cm (1,2 m). Pri tejto výške profil zachováva plnú nosnosť a stabilitu, čo potvrdzujú výsledky testov zaťaženia vetrom a nárazom pre jednotlivé hrúbky skla.

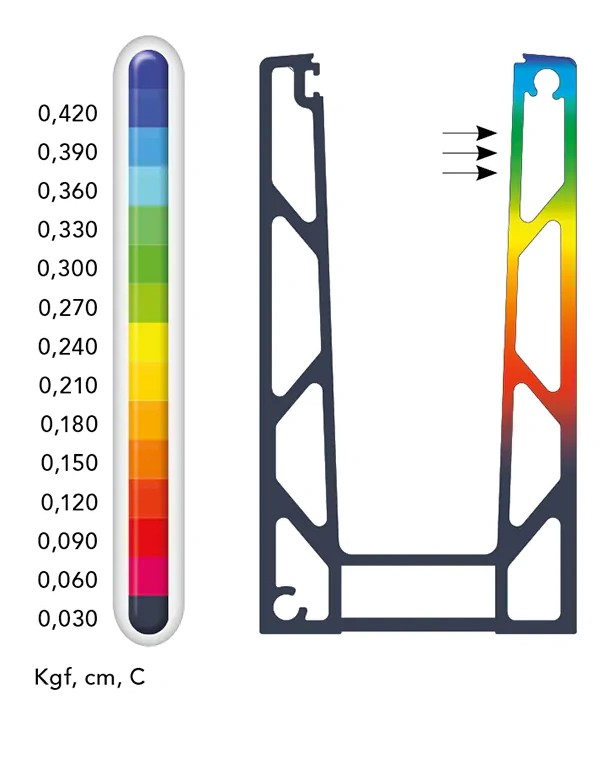

Analýza pevnosti profilu
Výsledky analýzy posunutí vykonanej metódou konečných prvkov (FEM) potvrdzujú vysokú tuhosť konštrukcie. Simulácia bola vykonaná pre profil s dľžkou základne 1 m, pri vodorovnom zaťažení pod 500 kg (5000 N), od základne po najvyšší bod profilu. Maximálne posunutie na hornej hrane profilu sa zmestí v prípustných hraniciach (škála hodnôt od 0,030 do 0,420 Kgf, cm, C), čo zaručuje bezpečnosť používania zábradlia.
Maximálne zaťaženia vetrom a nárazom — séria KE
| Séria KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | ||
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
