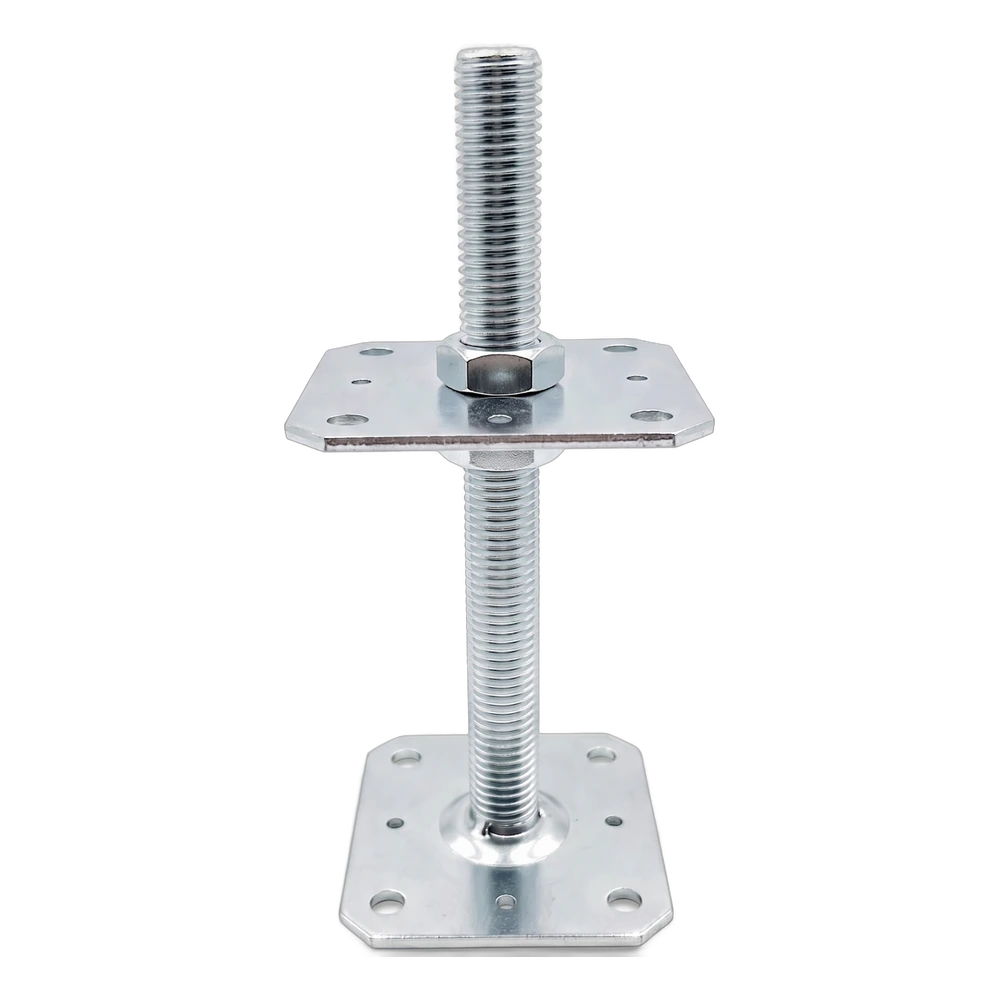

Kotviaca pätka stĺpa výškovo nastaviteľná 110×110 mm, závit M24 – výška 250 mm, pozinkovaná

Kotviaca pätka stĺpa výškovo nastaviteľná so závitovou tyčou M24: spodná doska na upevnenie k podkladu, horná doska pod stĺp 110 × 110 mm; pozinkovaná oceľ

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Kotviaca pätka stĺpa výškovo nastaviteľná slúži na podopretie stĺpa nad podkladom. Skladá sa zo spodnej dosky upevňovanej k podkladu, hornej dosky pod stĺp a závitovej tyče M24, na ktorej sa nastavuje výška podopretia.

Tento model vyberte pre stĺp s prierezom 110 × 110 mm. Označenie H je výška uvedená výrobcom, ktorá je 250 mm, a M24 určuje závit tyče. Plech základne má hrúbku 4 mm. Spodnú dosku pripevnite k nosnému podkladu spojovacími prvkami zvolenými podľa jeho druhu, napríklad kotvami do betónu. Výšku nastavte maticou na tyči M24 a stĺp pripevnite k hornej doske cez jej otvory.

Materiál: oceľ. Povlak: strieborný zinok. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou treba vyhotovenie vybrať podľa podmienok expozície. Výrobca neuvádza únosnosť pätky. Výber podľa zaťaženia konštrukcie, napríklad prístrešku alebo pergoly, určuje projekt.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Skontrolujte prierez stĺpa – táto pätka je určená pre stĺp 110 × 110 mm.
• ✓Spodnú dosku pripevnite k nosnému podkladu spojovacími prvkami zvolenými podľa jeho druhu (napr. kotvami do betónu).
• ✓Výšku nastavte maticou na tyči M24 a stĺp pripevnite k hornej doske cez jej otvory.
