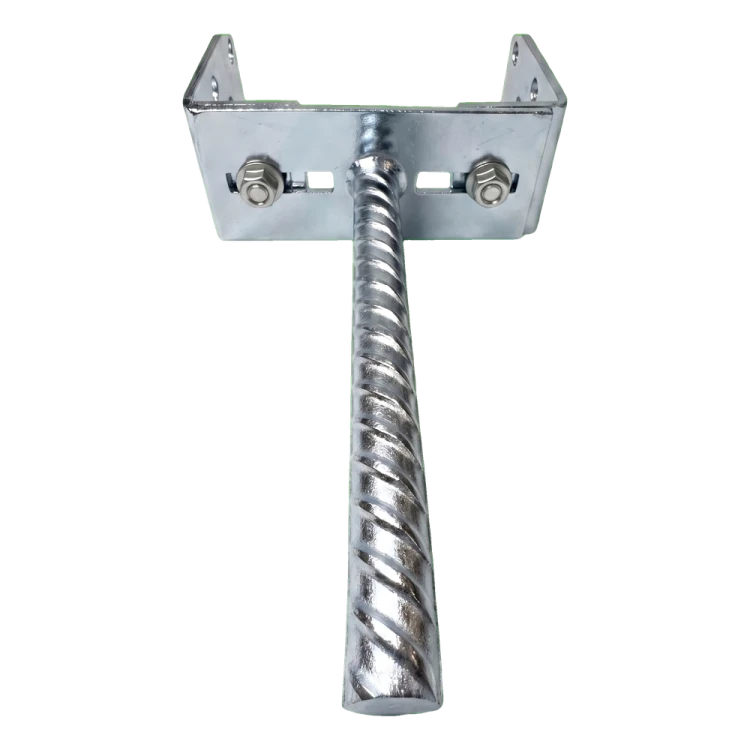

Kotviaca pätka nastaviteľná na zabetónovanie (s prútom) 0–125 mm – prút 190 mm, plech 3 mm, strieborný zinok

Držiak v tvare písmena U s nastavením šírky 0–125 mm a tyčou 190 mm na osadenie do podkladu; plech 3 mm

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

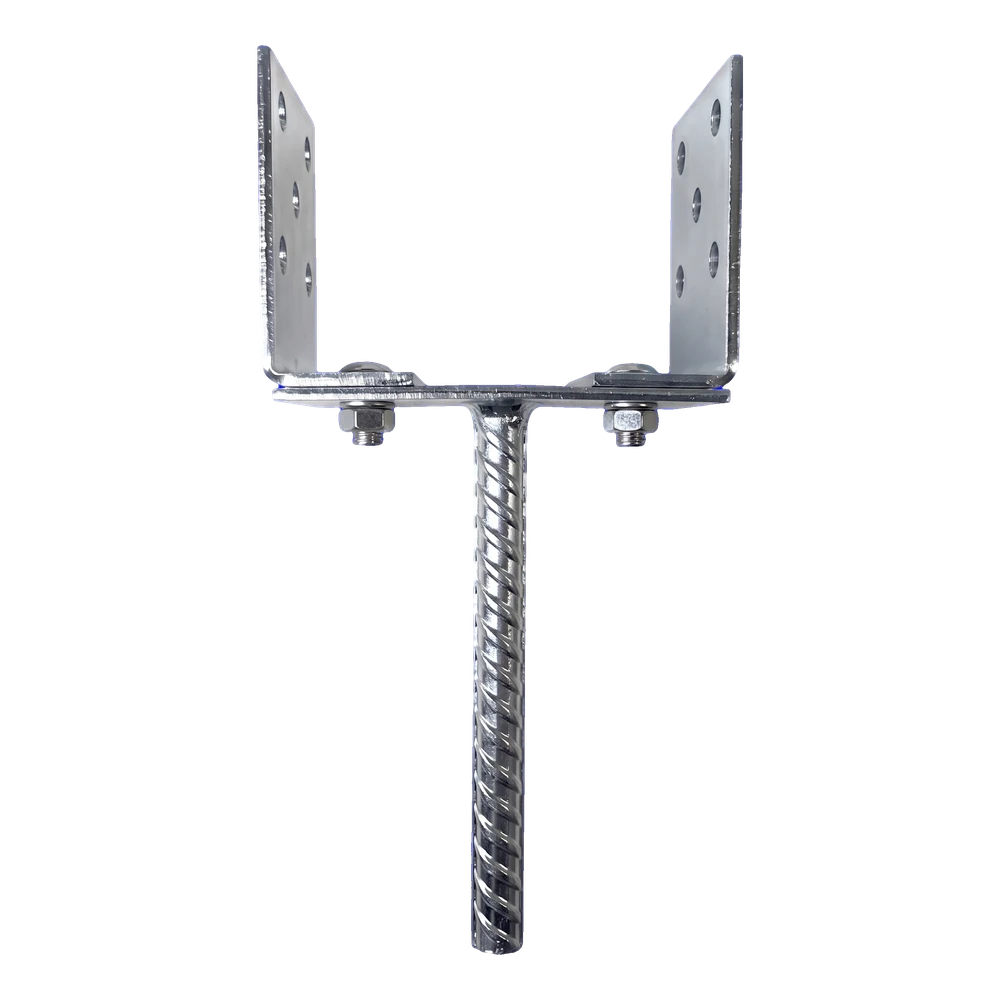

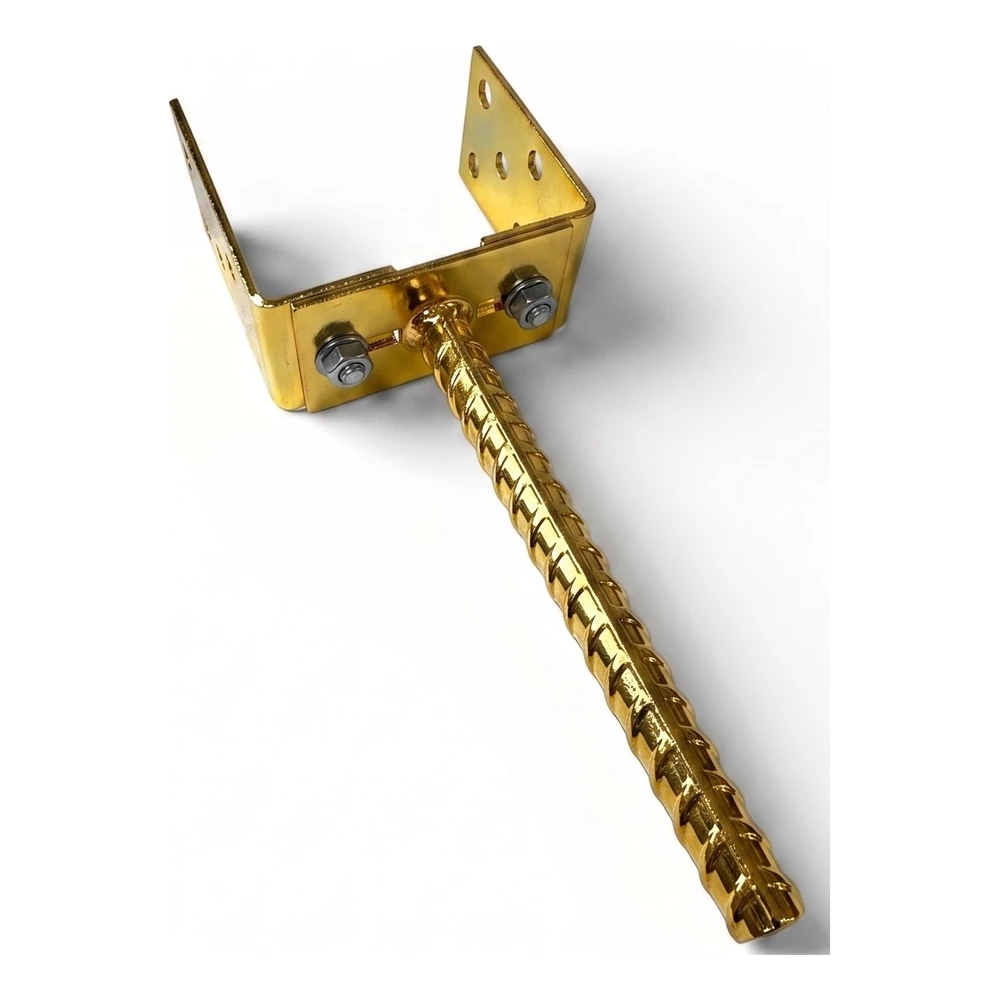

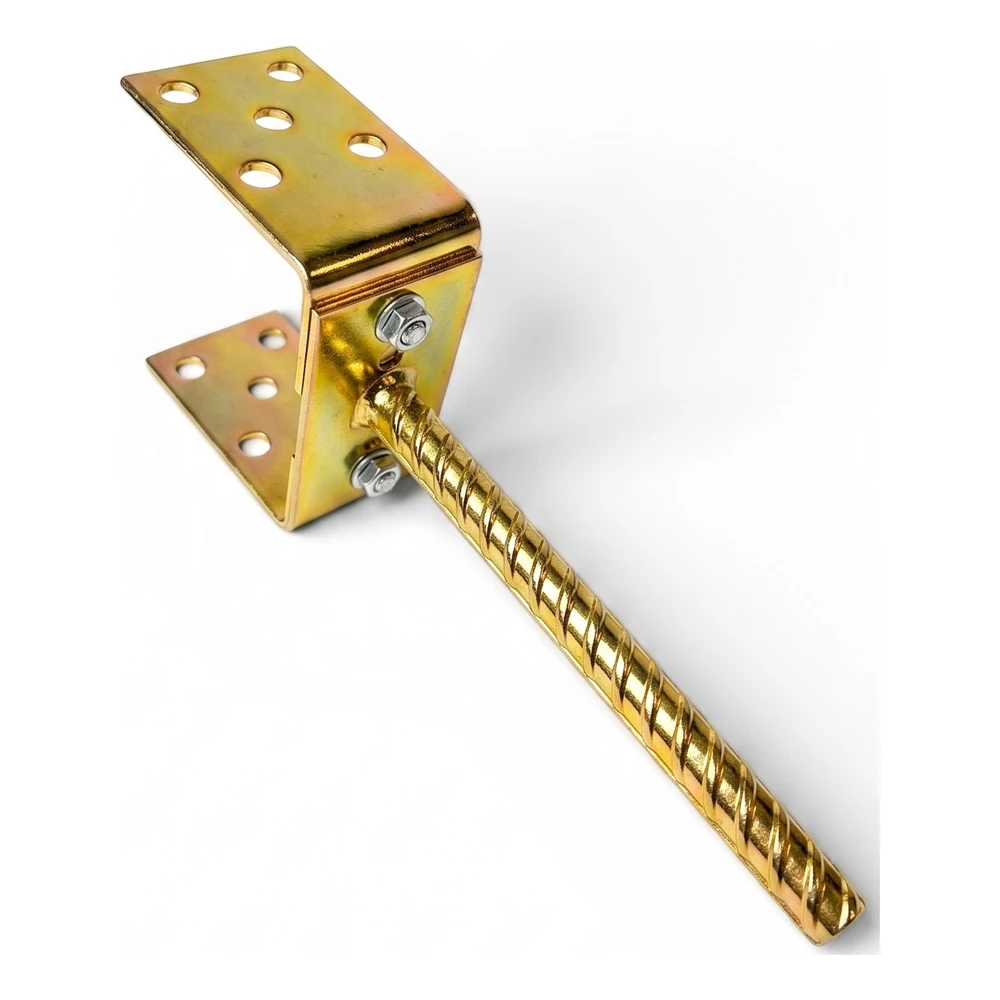

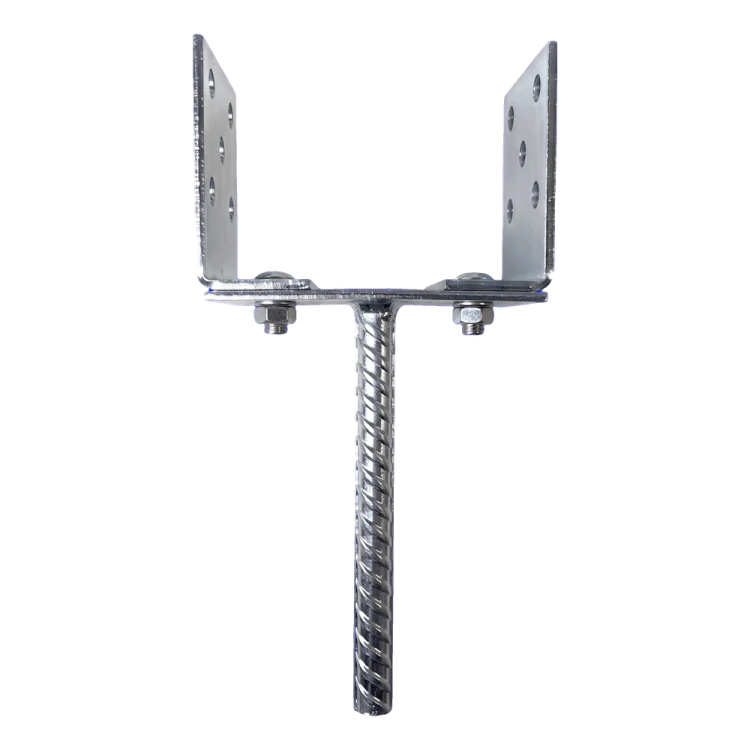

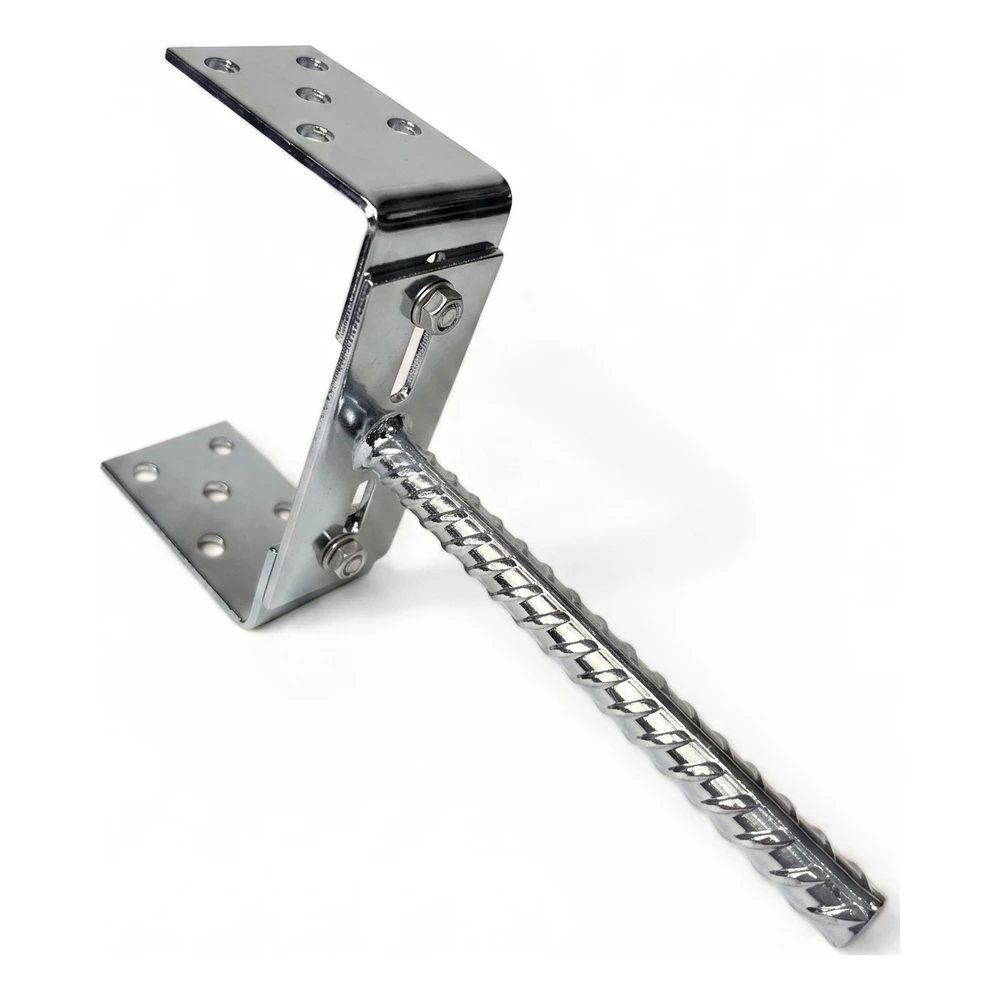

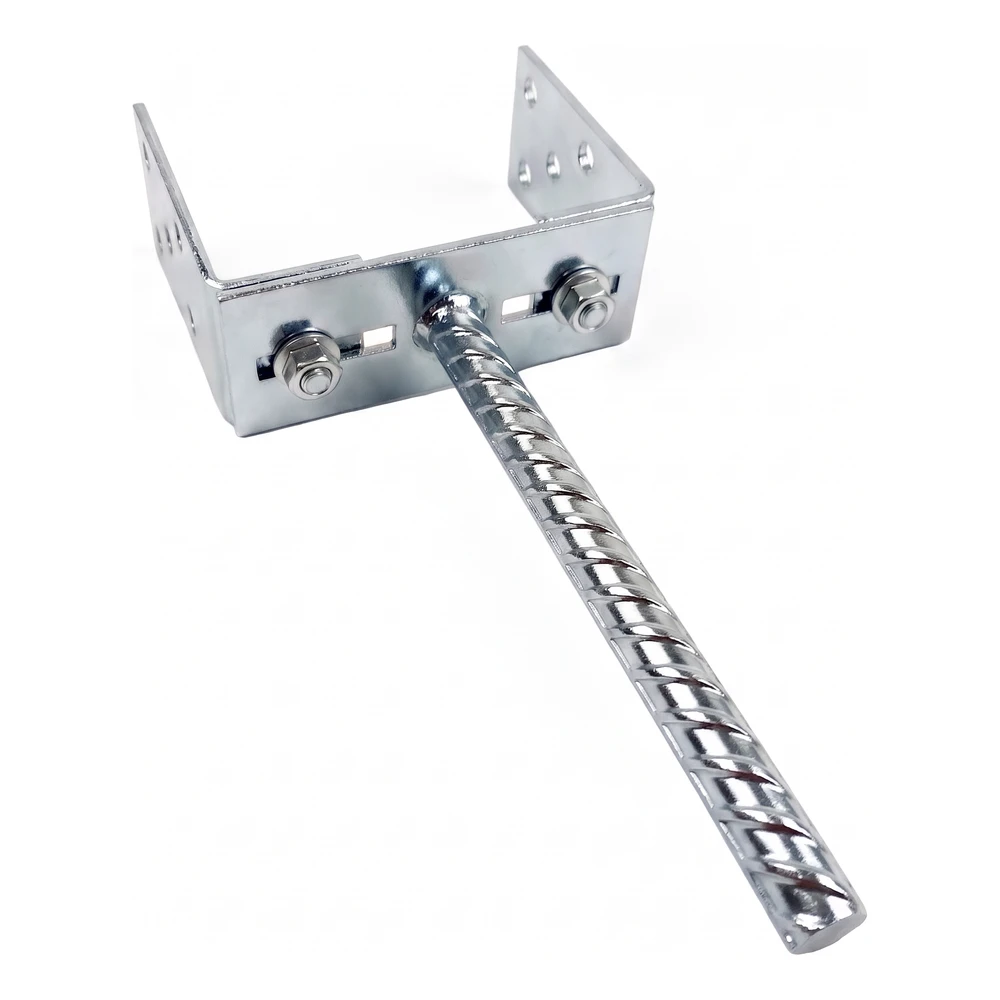

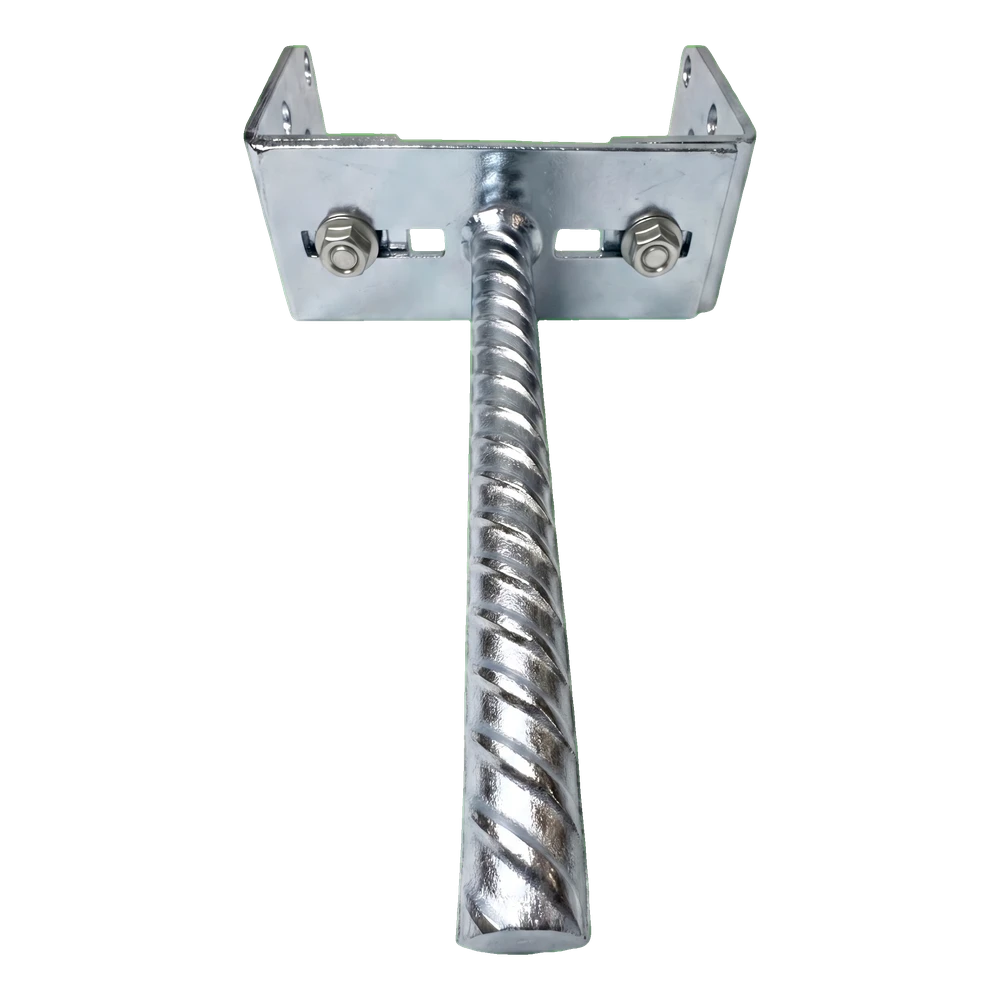

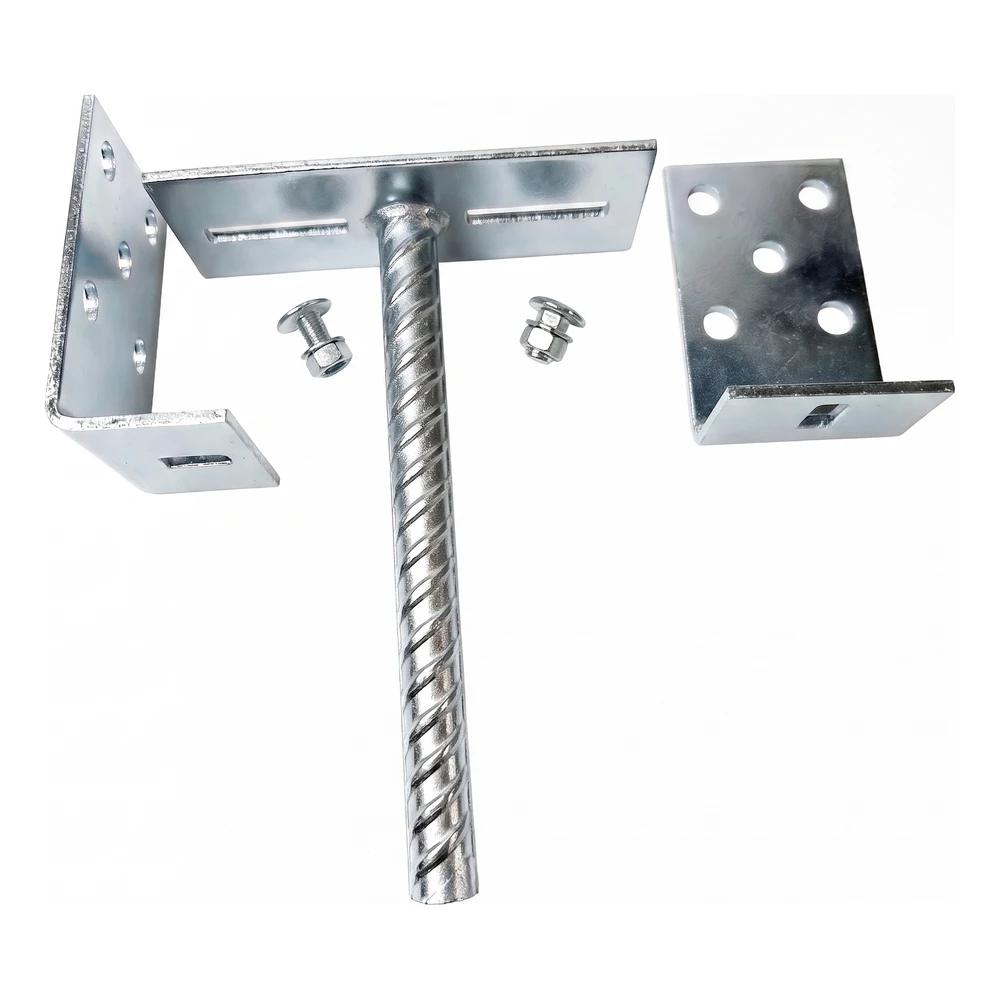

Pätka slúži na upevnenie stĺpa nad základom. Skladá sa z držiaka v tvare písmena U s nastavením šírky a tyče na osadenie do podkladu (napr. do betónu). Stĺp sa priskrutkuje k stenám držiaka cez otvory v nich a rozstup stien sa zaistí nastavovacími skrutkami.

Šírku držiaka (b) prispôsobte šírke stĺpa – rozsah nastavenia je 0–125 mm. Dĺžka tyče osádzanej do podkladu (L) je 190 mm a hrúbka plechu je 3 mm. Pri montáži osaďte tyč do podkladu a nastavte držiak do osi stĺpa. Potom nastavte rozstup stien na šírku stĺpa, dotiahnite nastavovacie skrutky a priskrutkujte stĺp cez otvory v stenách. Ilustračný výkres zobrazuje jedno z nastavení šírky.

Oceľ pokrýva povlak: strieborný galvanický zinok, ktorý ju chráni pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou je potrebné vybrať vyhotovenie podľa podmienok expozície. Výrobca neuvádza nosnosť pätky. Výber podľa zaťaženia konštrukcie a spôsob osadenia určuje projekt.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Osaďte tyč 190 mm do podkladu (napr. do čerstvého betónu základu) a nastavte držiak do osi stĺpa.

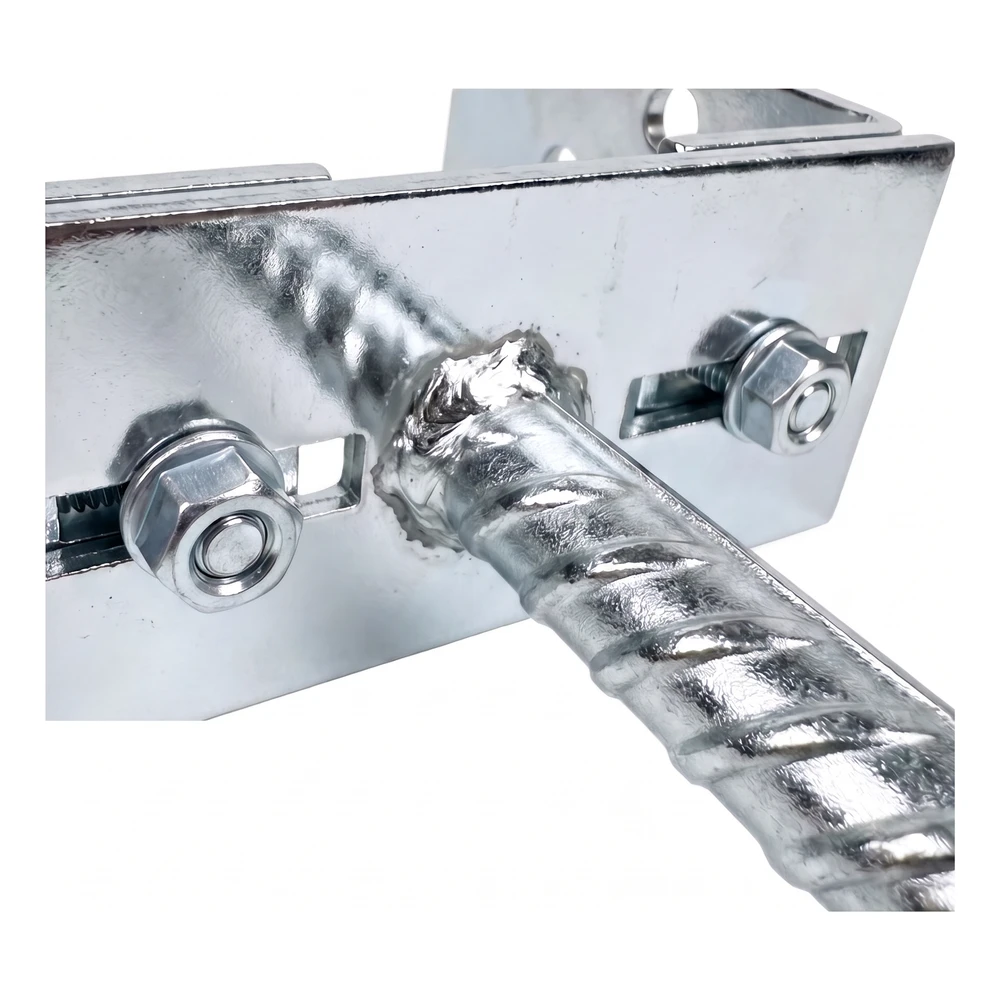

• ✓Nastavte rozstup stien držiaka na šírku stĺpa (rozsah 0–125 mm) a dotiahnite nastavovacie skrutky.
• ✓Priskrutkujte stĺp k stenám držiaka cez otvory v nich.
