Kotviaca pätka nastaviteľná na priskrutkovanie (s plechom) 0–165 mm – plech 3 mm, zlatý zinok

Držiak v tvare písmena U s nastavením šírky 0–165 mm, na spodnej doske 100 × 100 mm; stĺp 85 mm nad podkladom

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

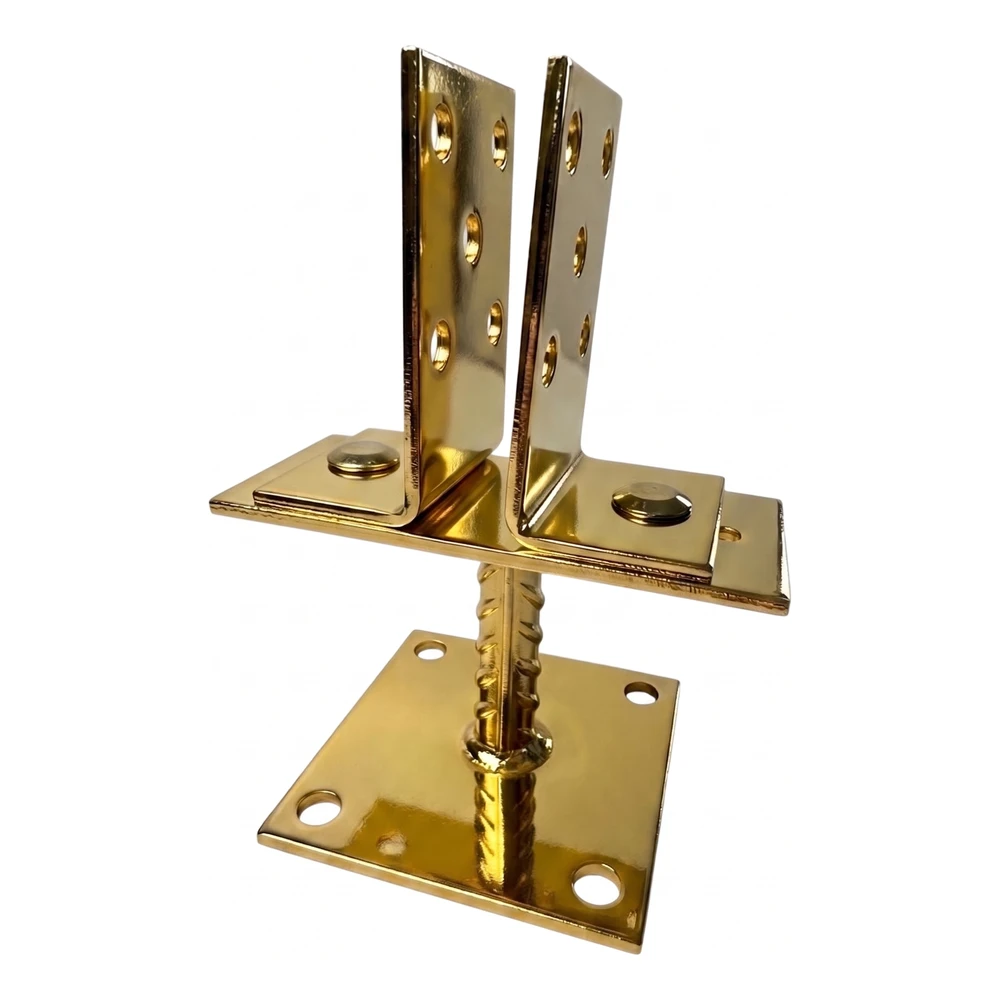

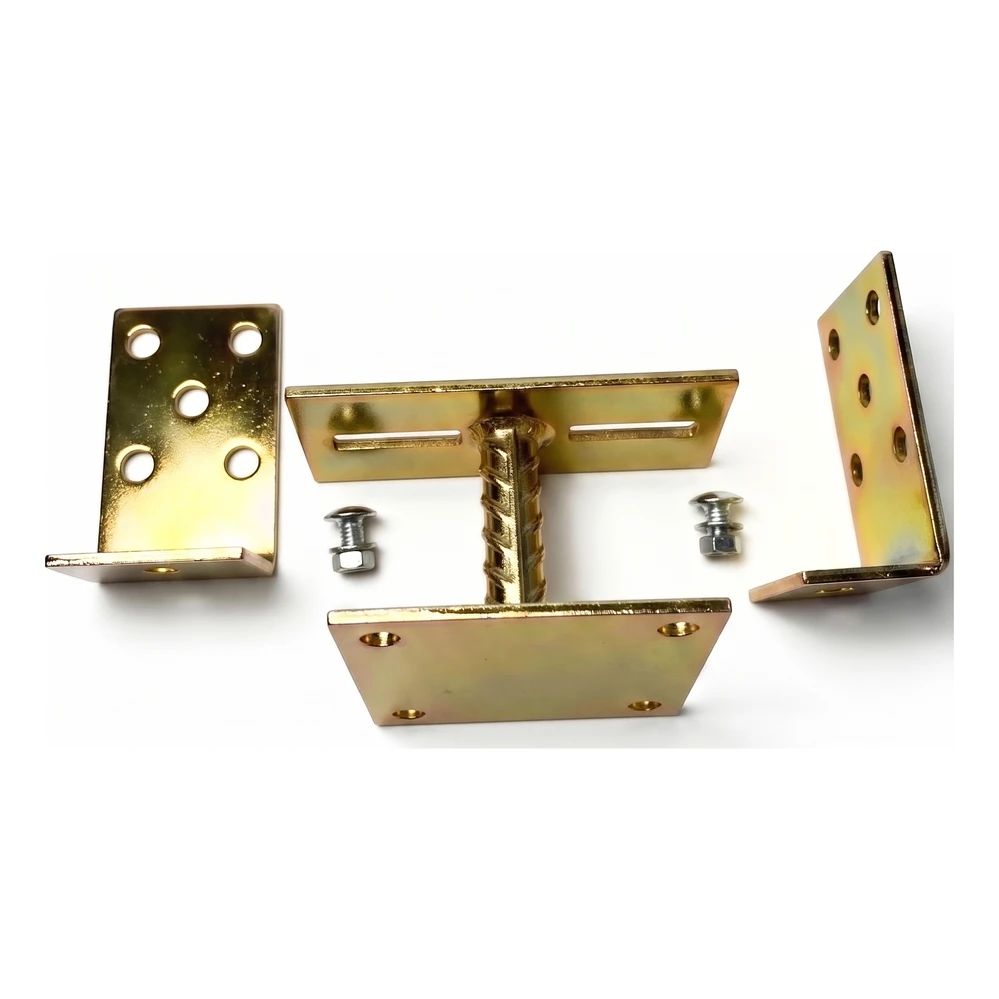

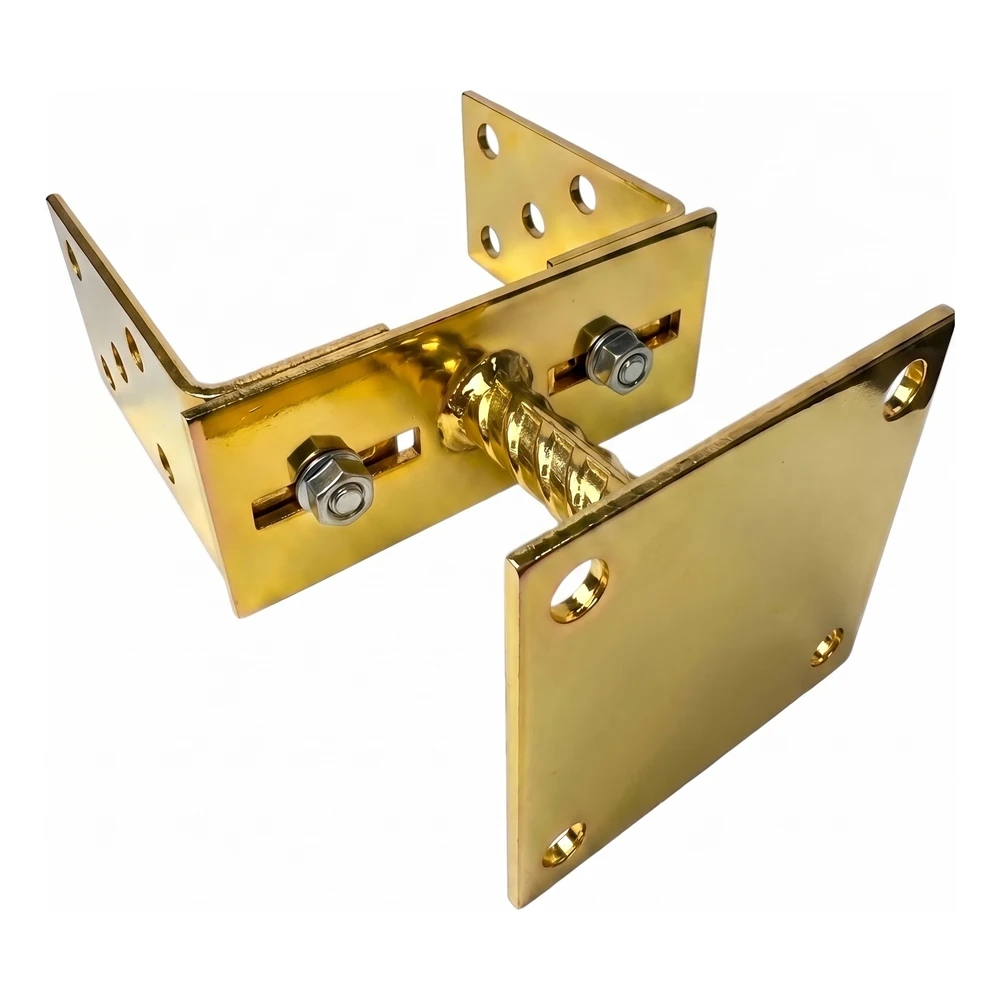

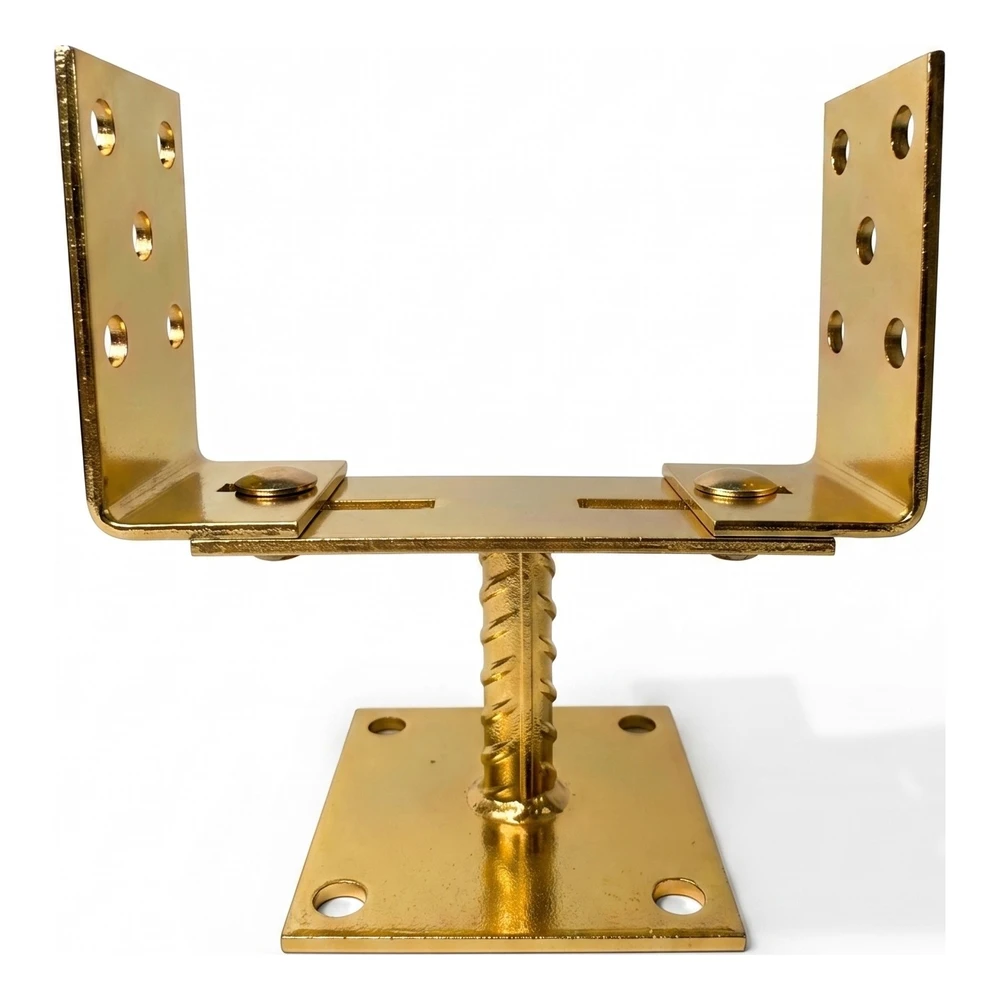

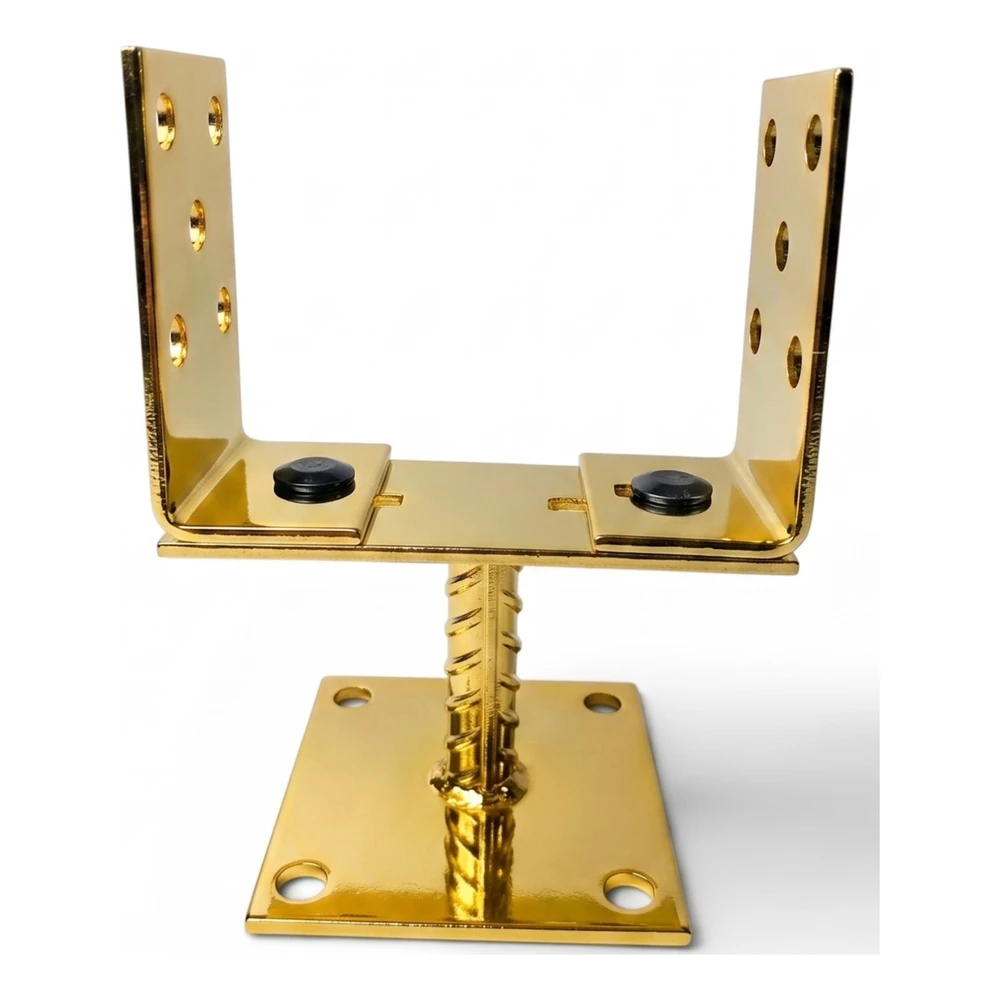

Pätka slúži na upevnenie stĺpa k podkladu cez spodnú dosku. Má držiak v tvare písmena U s nastaviteľnou šírkou, ktorý udržiava stĺp v odstupe nad podkladom.

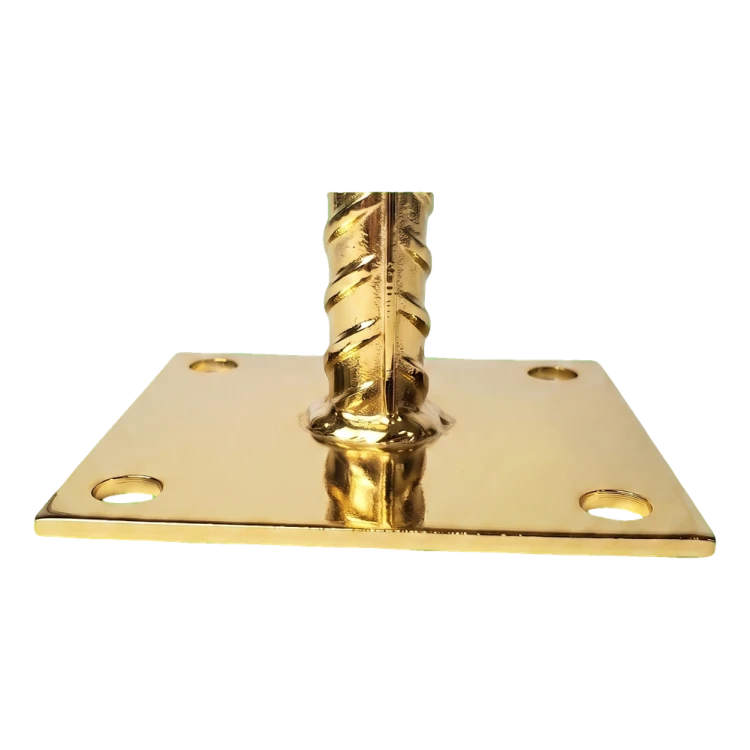

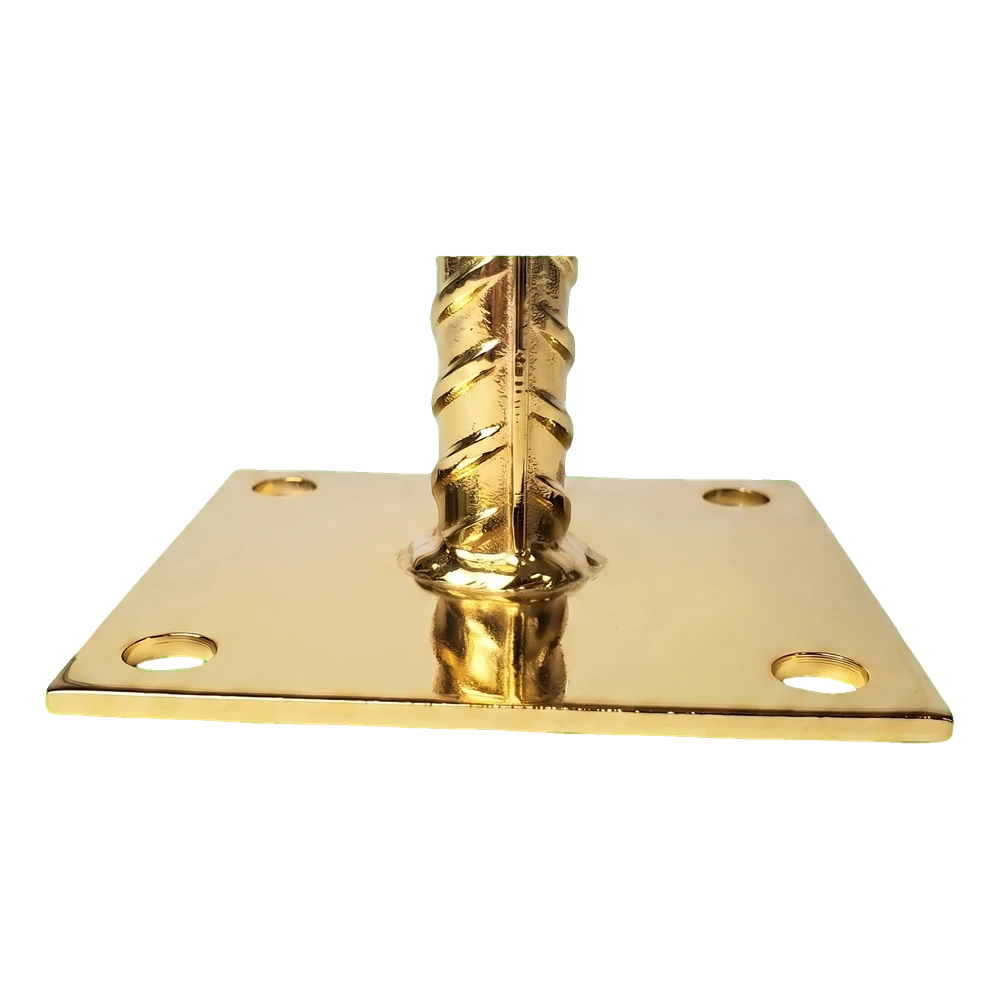

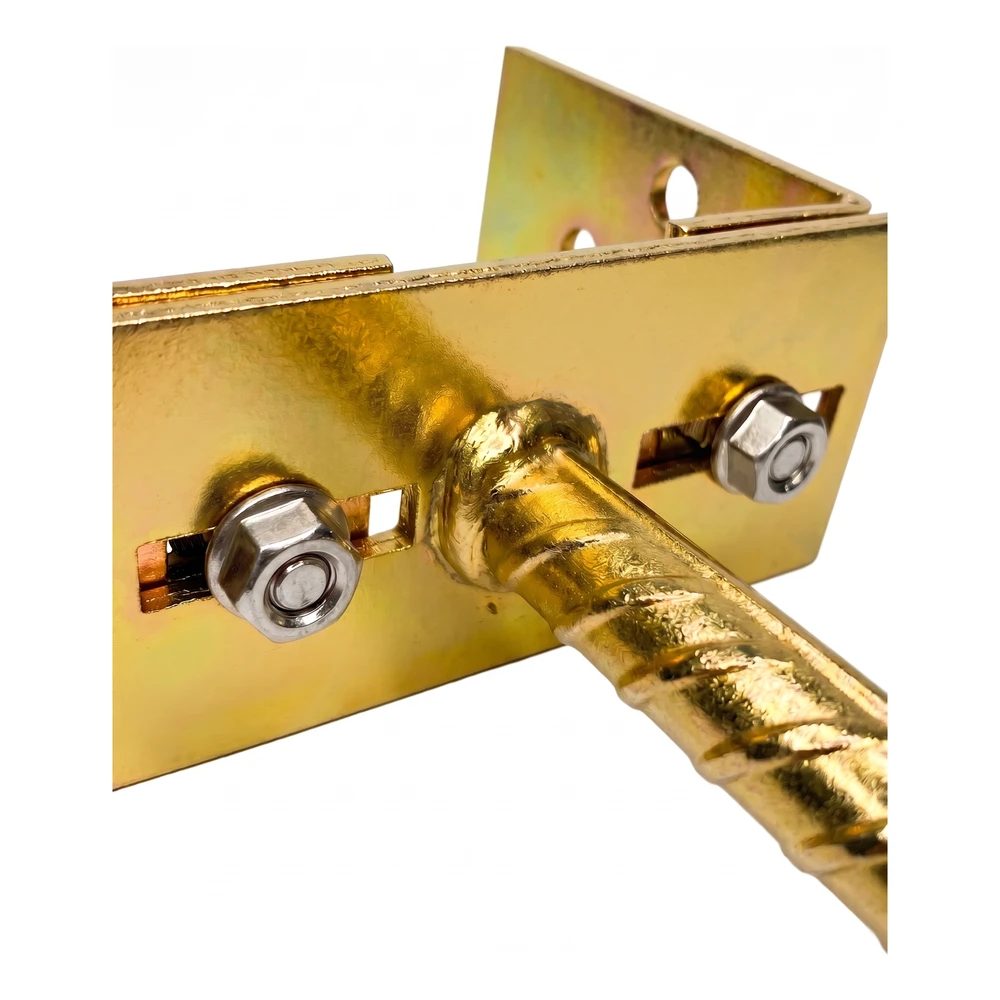

Šírku držiaka (rozmer b) prispôsobte šírke stĺpa — možno ju nastaviť v rozsahu 0–165 mm. Rozmer h je odstup stĺpa od podkladu s hodnotou 85 mm. Rozmery spodnej dosky c × c sú 100 × 100 mm. Výkres zobrazuje jedno z nastavení šírky. Pri montáži nastavte rozstup stien držiaka na šírku stĺpa a dotiahnite nastavovacie skrutky. Spodnú dosku pripevnite k nosnému podkladu spojovacími prvkami vybranými podľa jeho druhu a stĺp priskrutkujte k stenám držiaka cez otvory v nich.

Hrúbka plechu je 3 mm. Výrobok je vyrobený z ocele s povlakom: žltý zinok. Ten chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Výrobca neuvádza nosnosť pätky — výber podľa zaťaženia konštrukcie určuje projekt.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Nastavte rozstup stien držiaka na šírku stĺpa (rozsah 0–165 mm) a dotiahnite nastavovacie skrutky.
• ✓Spodnú dosku 100 × 100 mm pripevnite k nosnému podkladu spojovacími prvkami vybranými podľa jeho druhu.
• ✓Stĺp priskrutkujte k stenám držiaka cez otvory v nich.
