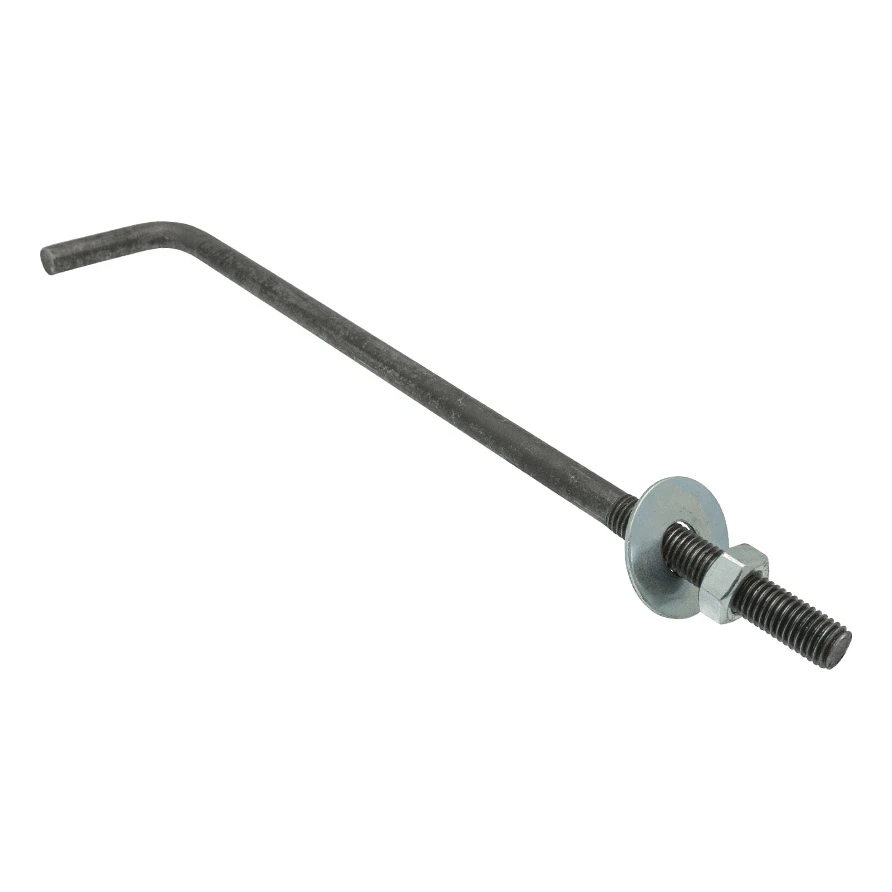

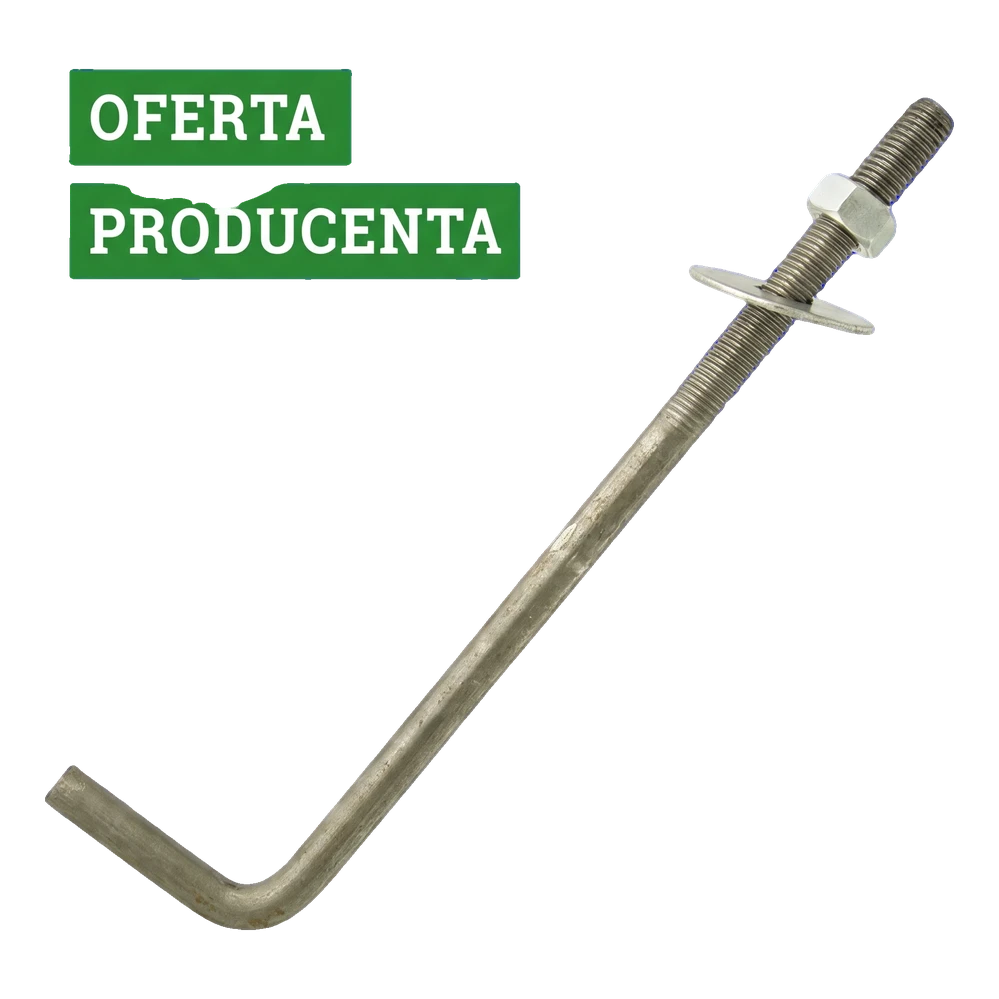

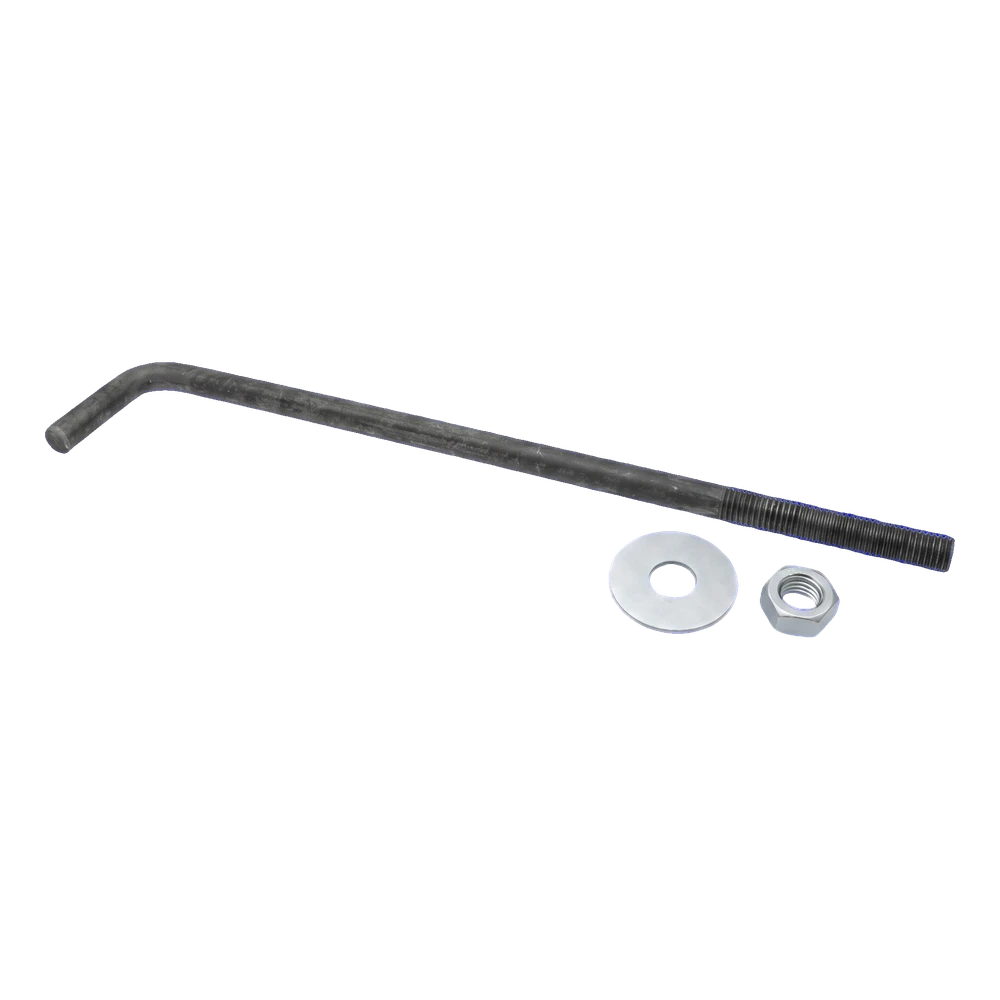

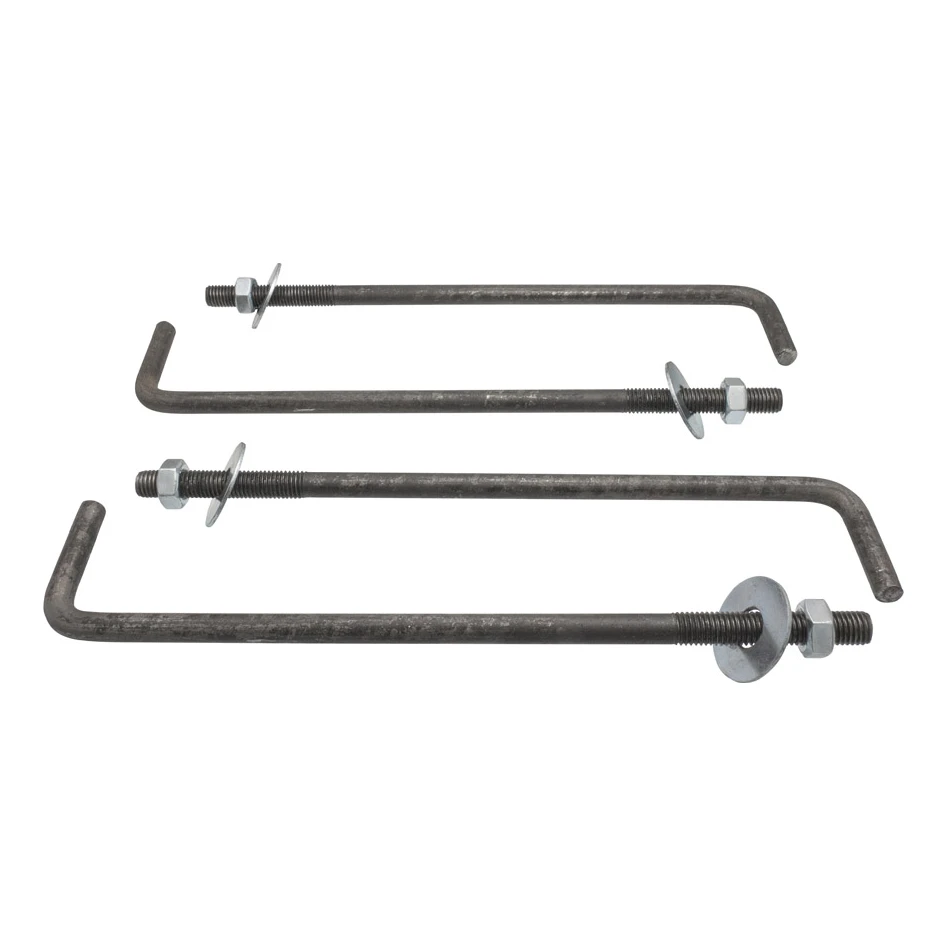

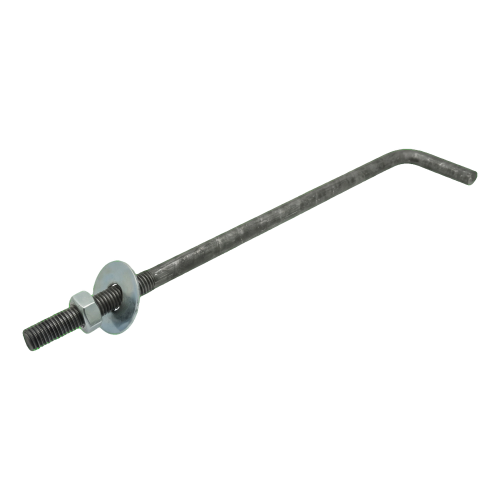

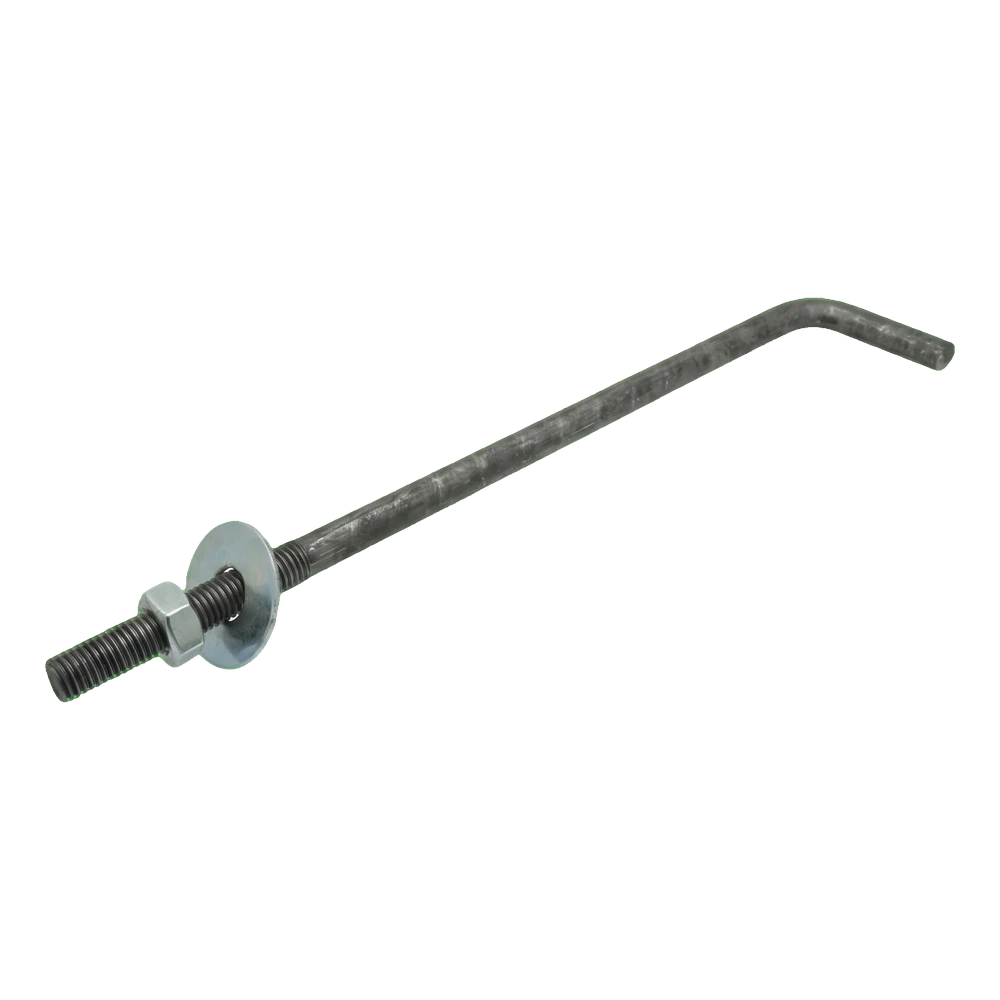

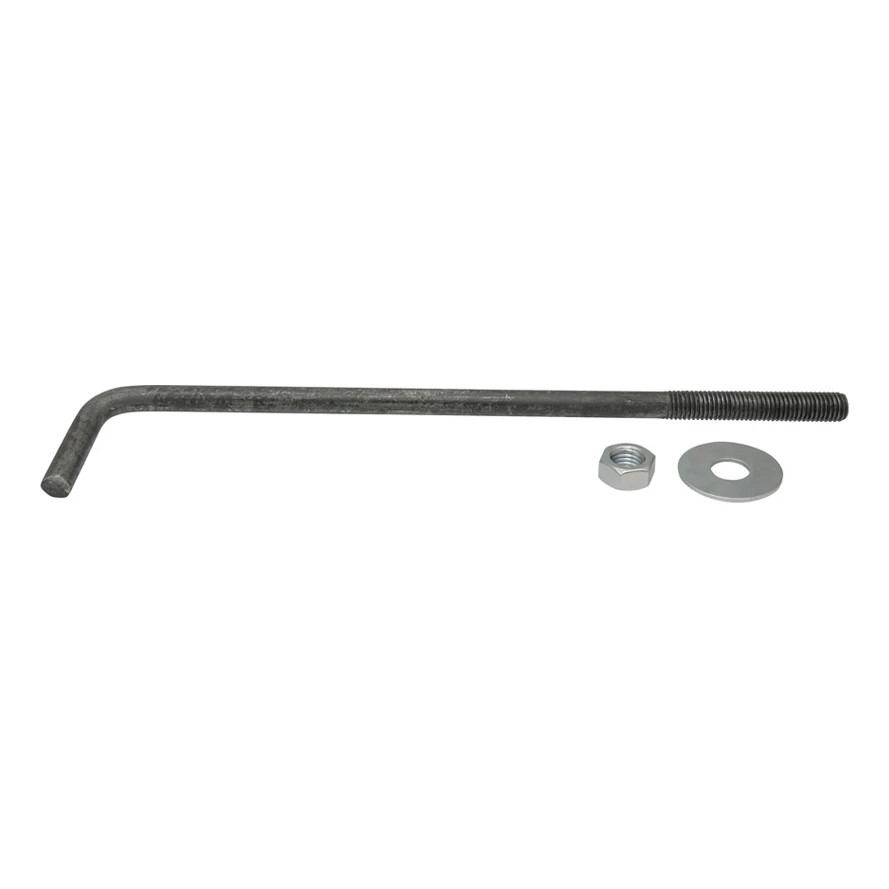

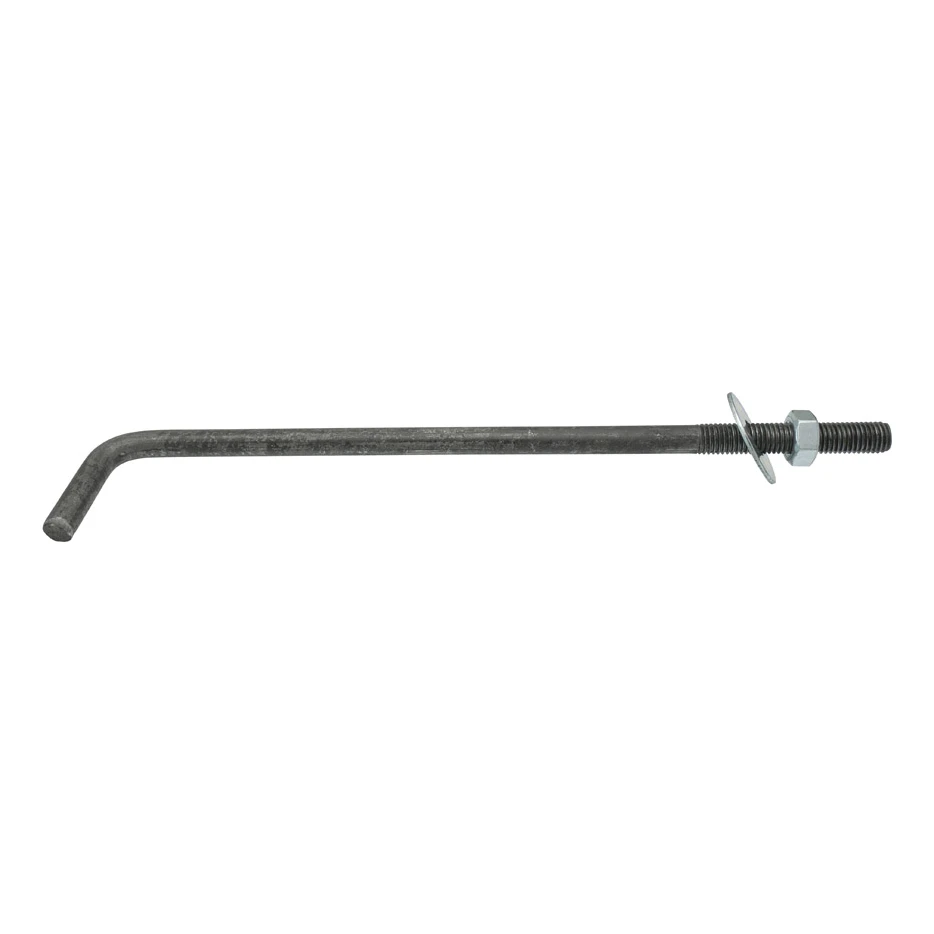

Kotevná skrutka v tvare L (ohnutá skrutka) M14×400 mm – čierna

Tyč s metrickým závitom na jednom konci a ohnutím do pravého uhla na druhom – kotva na upevnenie pomúrnic a nosníkov do betónu; povrchová úprava: čierny

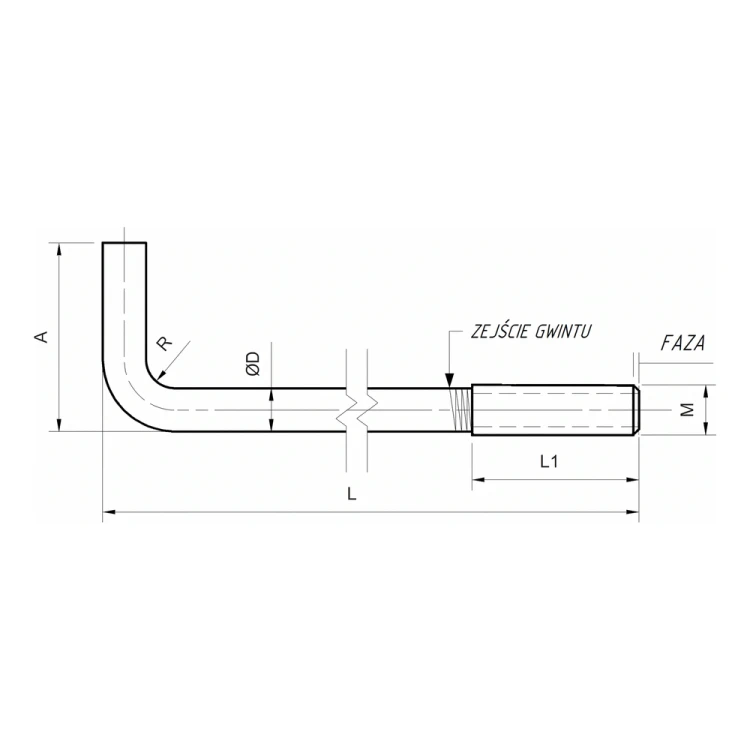

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

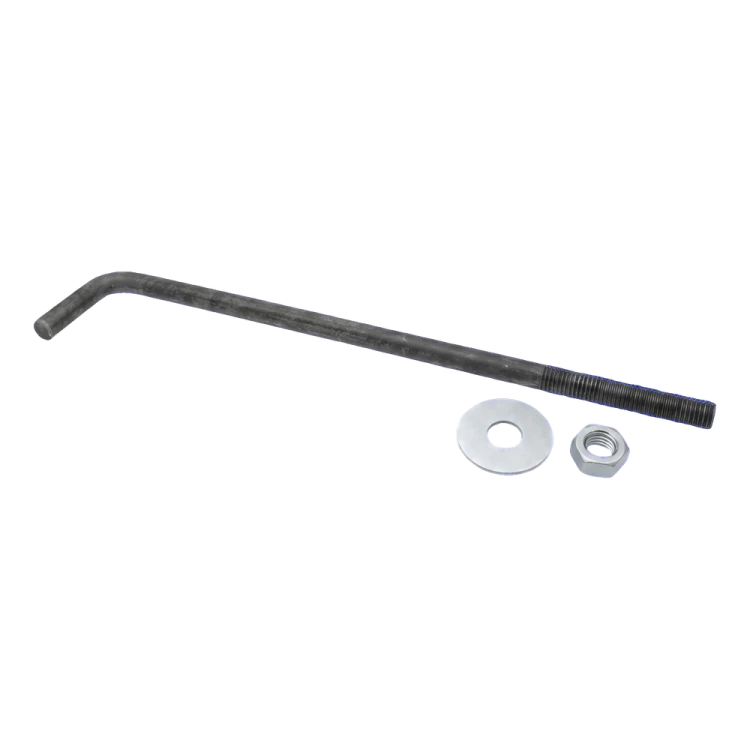

Kotevná skrutka v tvare L (ohnutý skrutkový spojovací prvok) slúži na kotvenie pomúrnic, základových prahov a drevených nosníkov v betóne, napríklad vo venci alebo v základe. Má podobu tyče s metrickým závitom na jednom konci a ohnutím do pravého uhla na druhom. Ohnutý koniec sa zabetónuje a na vyčnievajúci závit sa nasadí podložka a matica na upevnenie dreveného prvku.

Označenie M14 určuje veľkosť metrického závitu, podľa ktorého sa vyberá matica. Rozmer L, teda 400 mm, predstavuje celkovú dĺžku spojovacieho prvku. Dĺžku závitu a ohnutej časti dodávateľ neuvádza – na ilustračnom výkrese majú orientačný charakter. Spojovacie prvky je potrebné rozmiestniť podľa projektu a osadiť do debnenia pred betonážou, s ohnutou časťou v betóne a závitom smerom nahor. Nad betónom je potrebné ponechať dostatočne dlhú časť závitu na hrúbku pomúrnice, podložku a maticu M14. Po vytvrdnutí betónu sa do pomúrnice vyvŕtajú otvory v miestach spojovacích prvkov, pomúrnica sa nasadí a matice s podložkami sa utiahnu.

Povrchová úprava: čierny. Vo vlhkom prostredí je potrebné vybrať pozinkovaný variant a ochranu zvoliť podľa podmienok expozície. Dodávateľ neuvádza triedu ocele ani únosnosť spojovacieho prvku. Rozstup, dĺžku kotvenia a priemer určuje projekt konštrukcie.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Rozmiestnite spojovacie prvky podľa projektu a osaďte ich do debnenia pred betonážou – s ohnutou časťou v betóne, závitom smerom nahor.
• ✓Nad betónom ponechajte dostatočne dlhú časť závitu na hrúbku pomúrnice, podložku a maticu M14.
• ✓Po vytvrdnutí betónu vyvŕtajte do pomúrnice otvory v miestach spojovacích prvkov, nasaďte ju a utiahnite matice s podložkami.
