Koncový stĺpik ľavý ø42,4x1230mm AISI304 bočné upevnenie satén
produkt nedostupný
pridať do zoznamu želaní
Popis

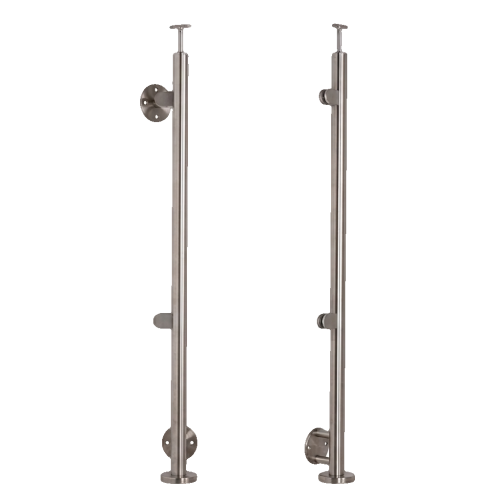

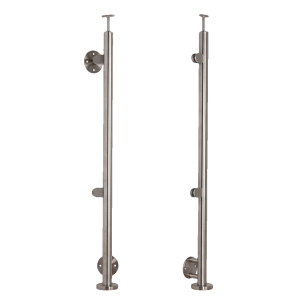

Koncový stĺpik ľavý ø42,4 mm z nerezovej ocele s držiakmi na sklo
Oceľový koncový stĺpik ľavý s priemerom ø42,4 mm a výškou 1230 mm, určený na stavbu elegantných sklenených zábradlí. Vyrobený z vysokokvalitnej nerezovej ocele AISI 304 v saténovom prevedení, zabezpečuje trvanlivosť a estetický vzhľad vo vnútorných aj vonkajších priestoroch budov. Stĺpik je vybavený dvoma držiakmi na sklo a bočným upevnením na stenu, čo umožňuje rýchlu a stabilnú montáž bez potreby kotviť do podlahy.
Kompletná montážna sada
Stĺpik sa dodáva ako hotová montážna sada obsahujúca všetky potrebné prvky. Sada obsahuje bočné upevnenie (nástenná rozeta), dva držiaky na sklo s rozmermi 40×50 mm a spojovač stĺpika s nastaviteľnou podporou madla. Vďaka úplnosti sady nemusí inštalatér objednávať dodatočné komponenty — stačí pripraviť vhodné tvrdené alebo laminované sklo a madlo.
Držiaky na sklo obsluhu tabule s hrúbkou od 6 mm do 10,76 mm, čo pokrýva jednotlivé tvrdené sklo aj populárne konfigurácie laminovaného skla (napr. 2×5 mm s fóliou PVB). Vďaka tomu jeden model stĺpika vyhovie mnohým projektom zábradlí. K držiaku na sklo je potrebné dokúpiť tesnenie zo série 50D1

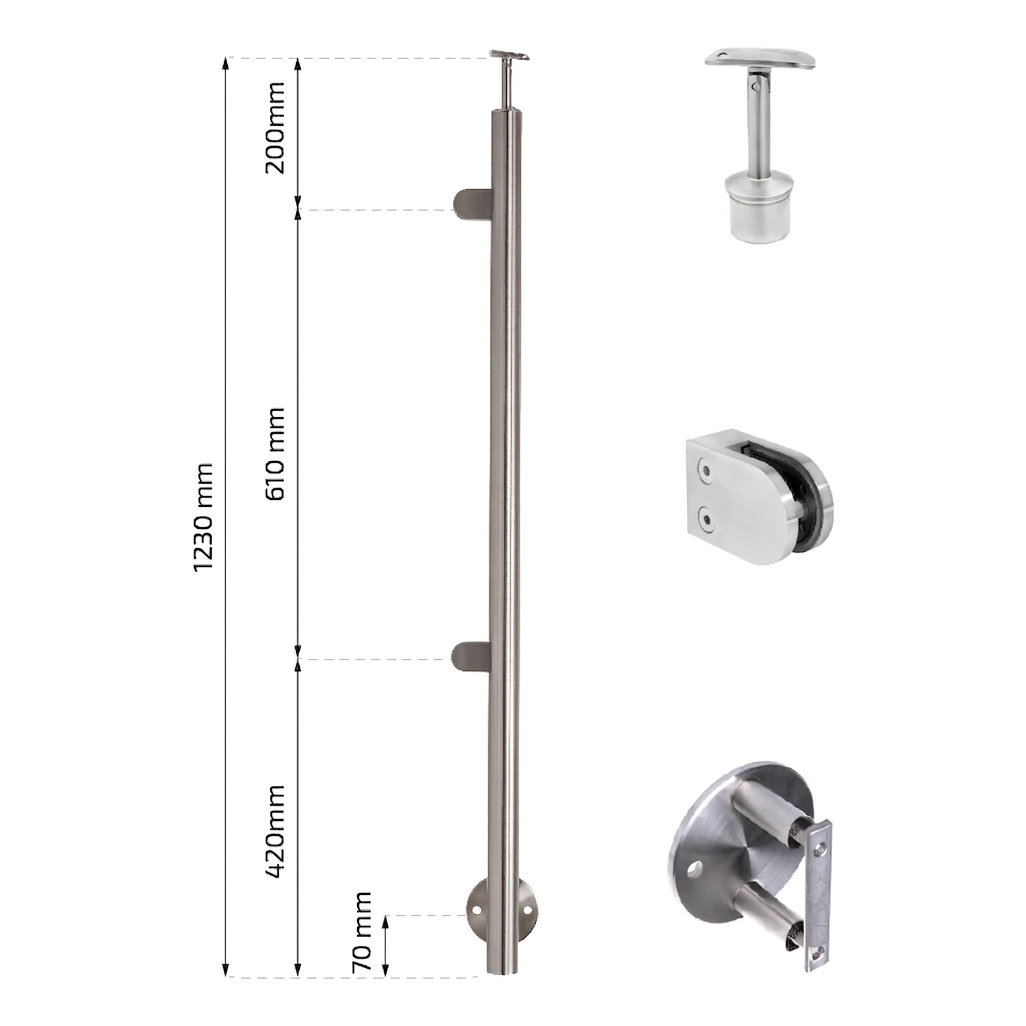

Rozmery a rozmiestnenie prvkov na stĺpiku
- Celková výška stĺpika: 1230 mm
- Priemer rúry stĺpika: ø42,4 mm
- Vzdialenosť od spodku stĺpika k osi bočného upevnenia: 70 mm
- Vzdialenosť od spodku stĺpika k osi dolného držiaka skla: 420 mm
- Rozstup osí držiakov na sklo: 610 mm
- Vzdialenosť od osi horného držiaka k hornej hrane rúry: 200 mm
- Hmotnosť sady: 3,45 kg

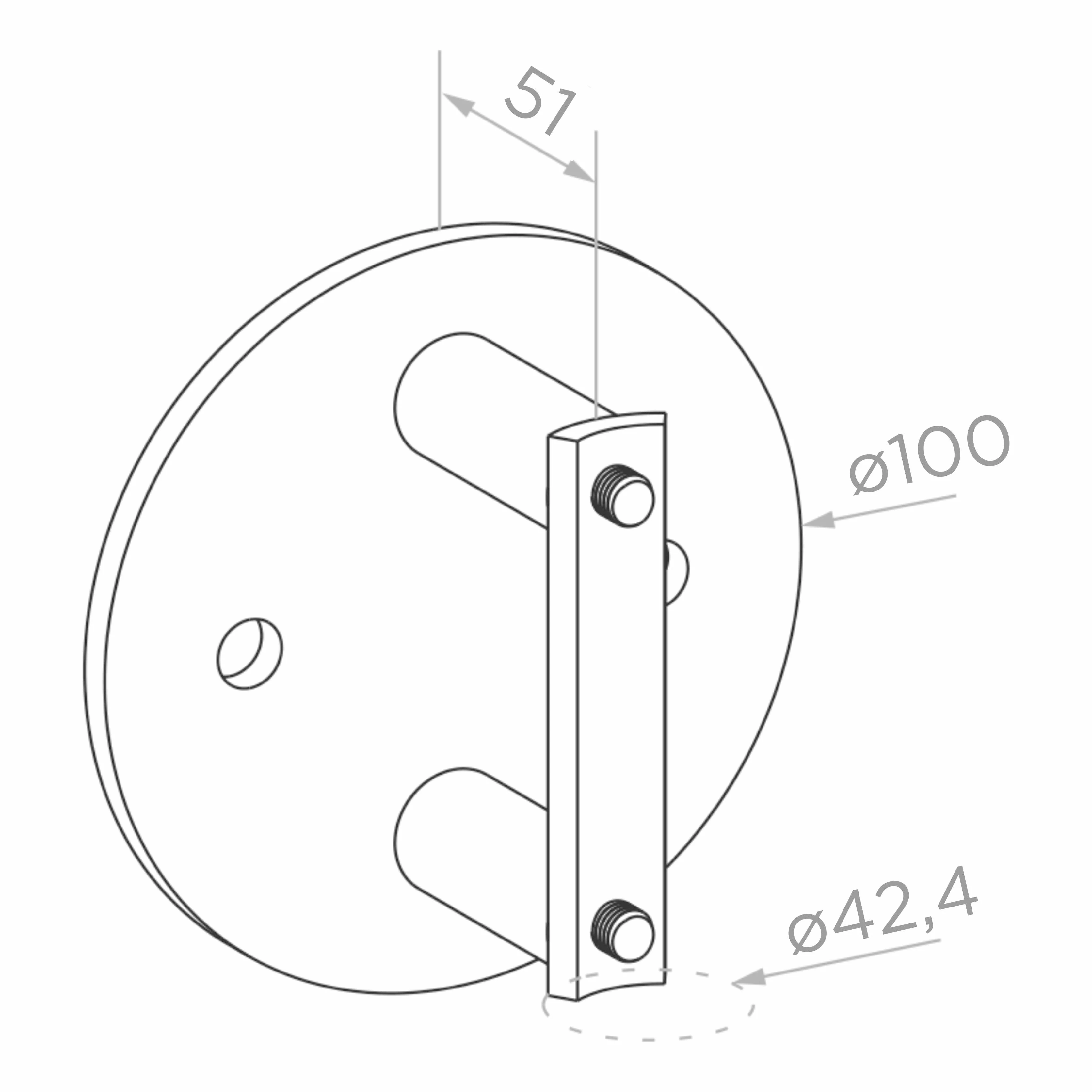

Bočné upevnenie — nástenná rozeta
Montážna rozeta s priemerom ø100 mm zabezpečuje stabilné a estetické pripevnenie stĺpika na stenu. Montážny odstup 51 mm (od povrchu steny k osi stĺpika) garantuje vhodný priestor pre voľné vedenie sklenených tabúľ. Montážne otvory v rozete umožňujú spoľahlivé kotvenie do murovaných, betónových a iných nosných konštrukcií.

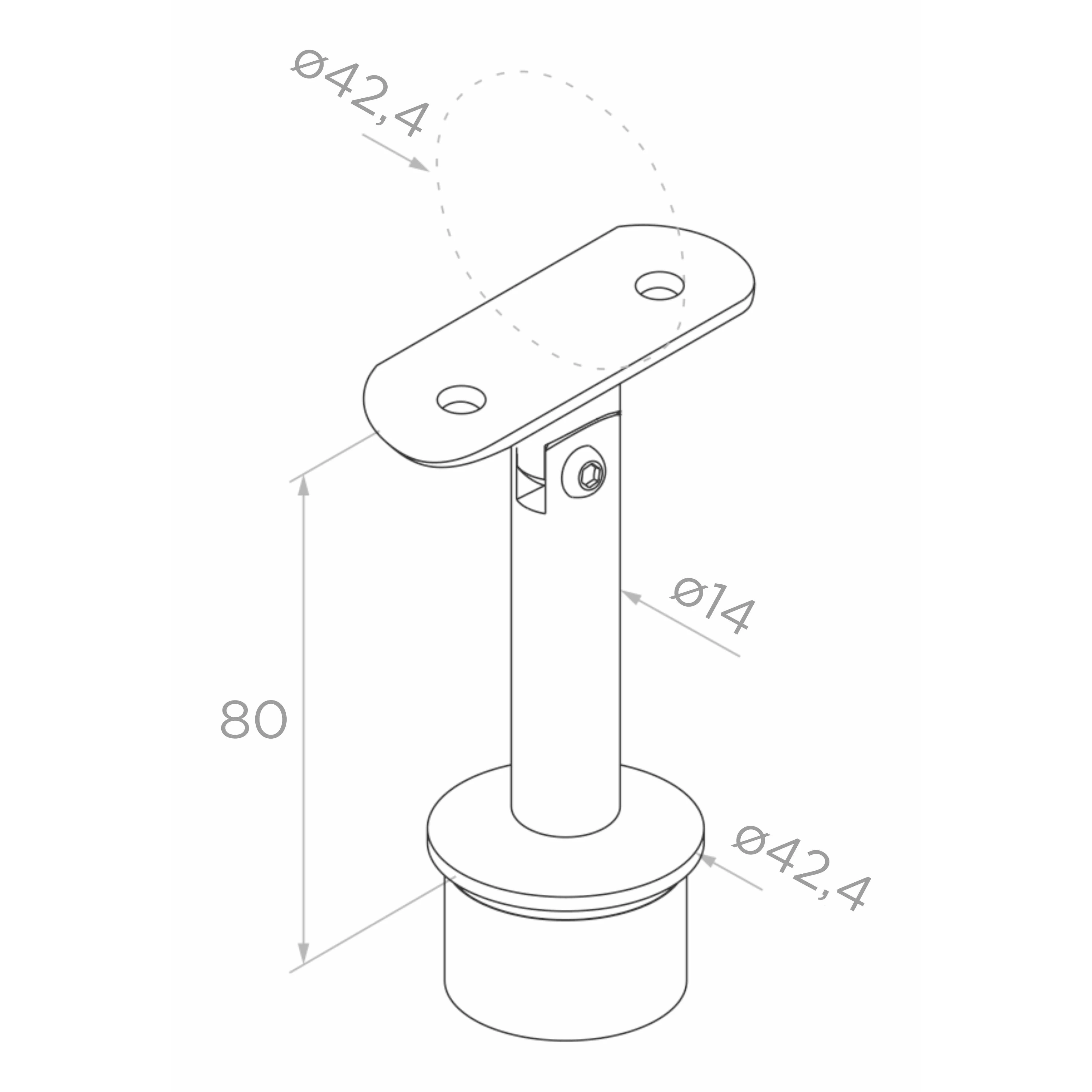

Spojovač podpory madla
Spojovač montovaný na vrchu stĺpika slúži na osadenie madla s priemerom ø42,4 mm. Celková výška spojovača je 80 mm a upevňovací čap má priemer ø14 mm. Horná podperná platňa má nastavenie uhla sklonu, čo umožňuje prispôsobenie rôznym konfiguráciám schodísk a sklonom. Nastavenie sa vykonáva pomocou vstavanej inbusovej skrutky.

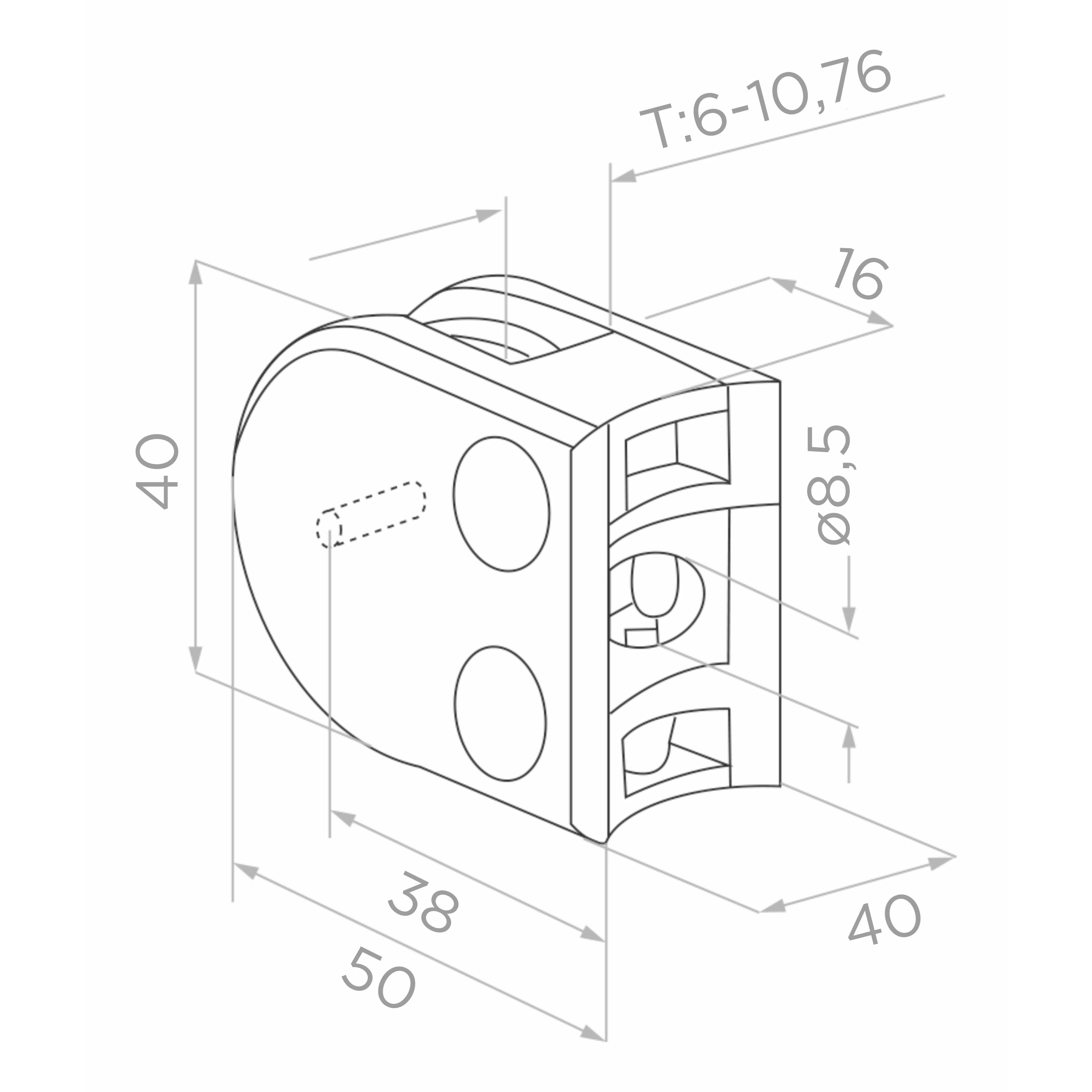

Držiaky na sklo — parametre
- Rozmery držiaka: 40 × 50 × 40 mm (výš. × dĺž. × šír.)
- Rozstup montážnych otvorov: 38 mm
- Priemer montážnych otvorov: ø8,5 mm
- Rozsah hrúbky skla: 6–10,76 mm
- Počet držiakov v sade: 2 ks
Technická špecifikácia
- Typ: koncový stĺpik ľavý
- Systém: ø42,4 mm
- Celková výška: 1230 mm
- Materiál: nerezová oceľ AISI 304
- Povrchová úprava: satén (brúsený)
- Typ montáže: bočný (nástenný)
- Priemer rozety upevnenia: ø100 mm
- Odstup od steny: 51 mm
- Obsluhovateľná hrúbka skla: 6–10,76 mm
- Priemer madla: ø42,4 mm
- Hmotnosť sady: 3,45 kg
- EAN: 5903313202213
Obsah sady: bočné upevnenie (nástenná rozeta), 2× držiak na sklo 40×50 mm, spojovač podpory madla s nastavením uhla.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážny systém | 42,4 mm |
