Koncová svorka H40 L50 - lakovaná - čierna

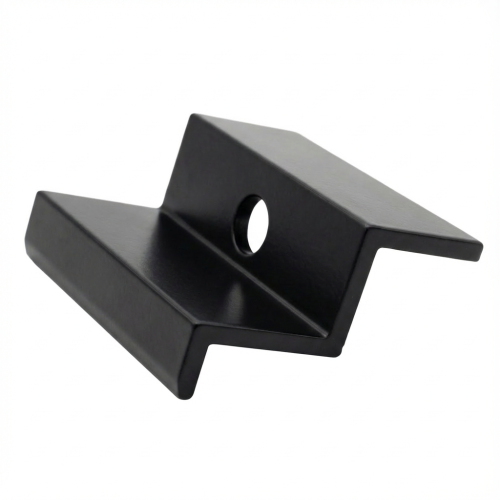

![[RDY] Koncová svorka H40 L50 - lakovaná - čierna PV-03-79 (1)](/environment/cache/images/productGfx_4123_500_500/RDY-Koncova-svorka-H40-L50---lakovana---cierna-PV-03-79-1.webp?overlay=1)

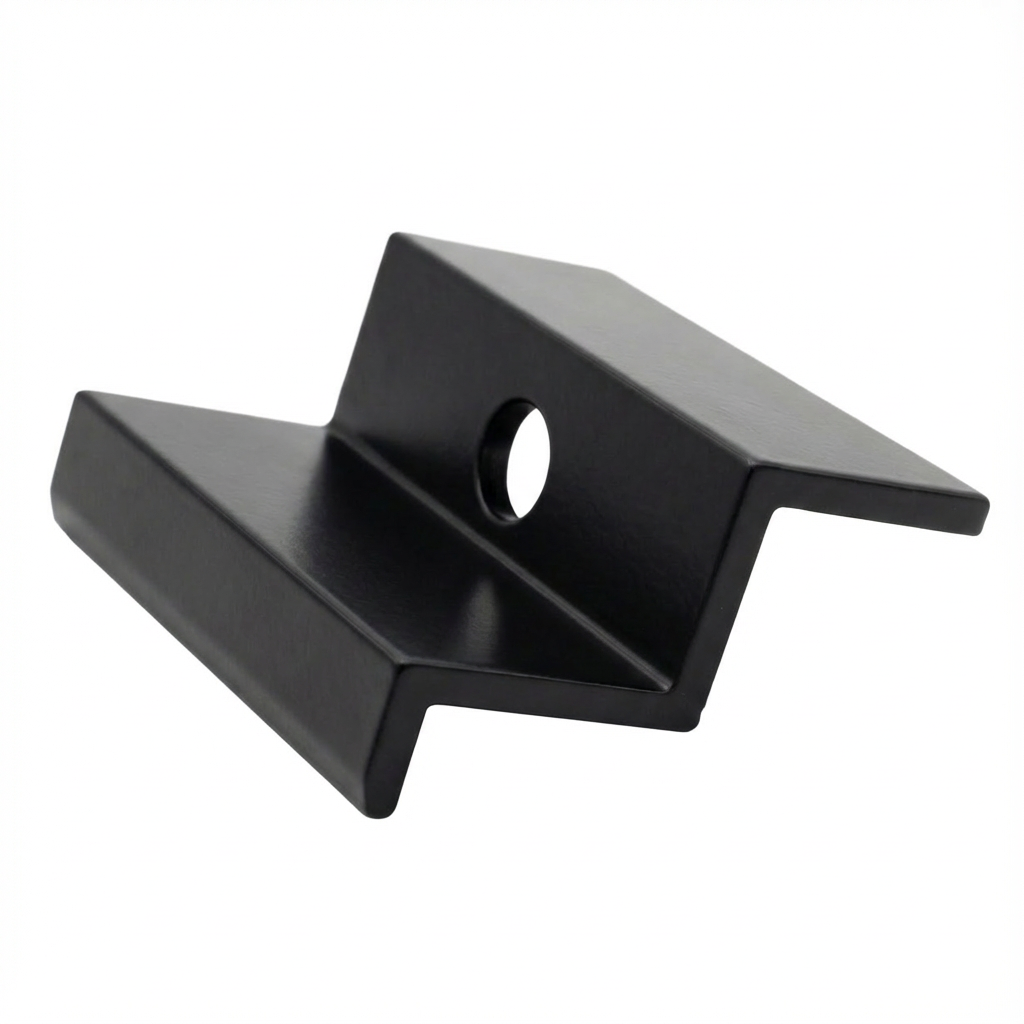

![[RDY] Koncová svorka H40 L50 - lakovaná - čierna PV-03-79 (1)](/userdata/public/gfx/4123/RDY-Koncova-svorka-H40-L50---lakovana---cierna-PV-03-79-1.png)

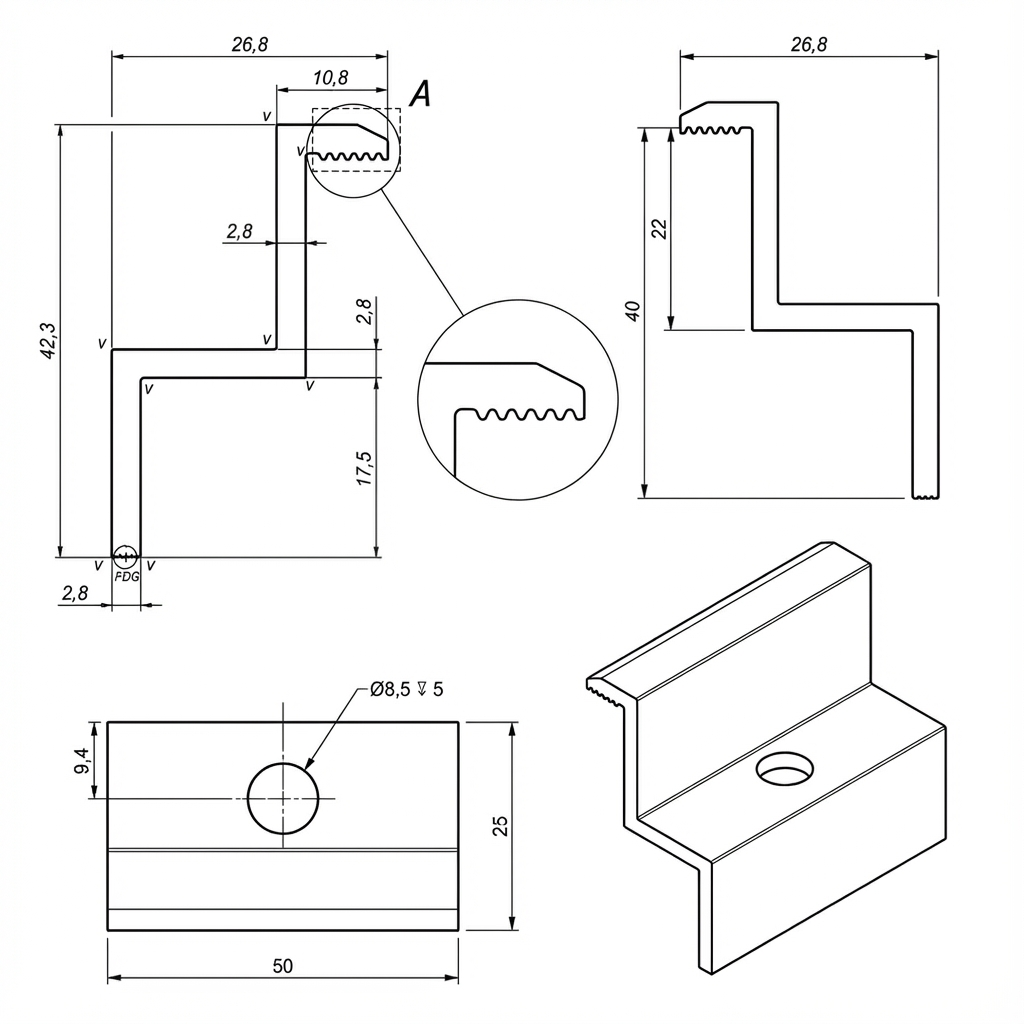

![[RDY] Koncová svorka H40 L50 - lakovaná - čierna PV-03-79 (2)](/userdata/public/gfx/4124/RDY-Koncova-svorka-H40-L50---lakovana---cierna-PV-03-79-2.png)

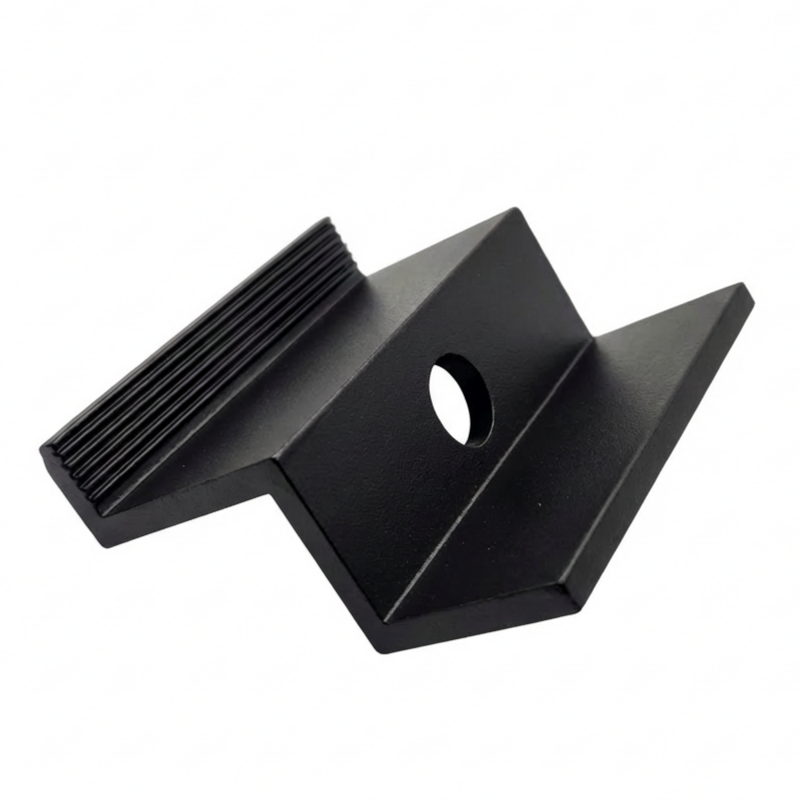

![[RDY] Koncová svorka H40 L50 - lakovaná - čierna PV-03-79 (3)](/userdata/public/gfx/4125/RDY-Koncova-svorka-H40-L50---lakovana---cierna-PV-03-79-3.png)
produkt nedostupný
pridať do zoznamu želaní
Popis
Koncová svorka H40 L50 - čierna s kolíkom
Koncová prížímacia svorka H40 je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu 40 mm. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku má čierne lakované prevedenie, čo ho dodatočne chráni pred pôsobením atmosférických vplyvov a dodáva inštalácii estetický vzhľad.
Koncová svorka je ideálna pre panely montované jednotlivo alebo na krajných pozíciách v rade.
Technické údaje
- Výška rámu modulu: 40 mm
- Celková výška: 42,8 mm
- Priemer montážneho otvoru: 8,5 (M8)
- Materiál: hliník EN AW 6063-T66
- Povrchová úprava: čierny lak
- Odporúčaný uťahovací moment: hodnota závislá od dokumentácie výrobcu PV modulu
- Používané skrutky: M8
Použitie
Koncová prížímacia svorka je dôležitý upevňovací prvok v inštaláciách solárnych modulov – slúži na upevnenie krajných panelov v rade k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte koncovú svorku na upevnenie panelov na začiatku a konci každého radu. Medzi susednými panelmi v rade je potrebné používať stredové svorky.
Kompatibilita
- Hliníkové profily prispôsobené pre šesťhranné skrutky
- Hliníkové profily pre skrutky typu T
- Trapézové profily pre strechy s trapézovým plechom
Výhody
- Vysokokvalitný materiál – vyrobená z hliníka EN AW 6063-T66, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam
- Trvanlivosť – vysoká kvalita vyhotovenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov
- Odolnosť proti korózii – odolná voči pôsobeniu vonkajších faktorov a korózii
- Mechanická pevnosť – odolná voči nárazom a mechanickému poškodeniu
- Estetika – čierne lakované prevedenie zabezpečuje atraktívny vzhľad PV inštalácie
- Ideálna pre jednotlivé panely – vynikajúce riešenie pre moduly montované jednotlivo alebo na krajných pozíciách v rade
Pokyny na montáž
- Namontujte svorku pomocou posuvnej matice a skrutky M8
- Utiahnite skrutku silou podľa odporúčaní výrobcu PV modulu
- Na každý rad panelov je potrebných minimálne štyri koncové svorky – dve na začiatku, dve na konci radu panelov
Obsah balenia Koncová prížímacia svorka H40. Pozor: skrutky, matice a posuvné matice je potrebné zakúpiť samostatne.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Krajová |
| Hrúbka panelu [mm] | 40 |
| Farba | Čierna |
| Uzemňovací kolík | Nie |
| Príslušenstvo | Bez príslušenstva |
