Karabína so zámkom pozinkovaná 10×100 mm – zaisťovacia matica, DIN 5299 D

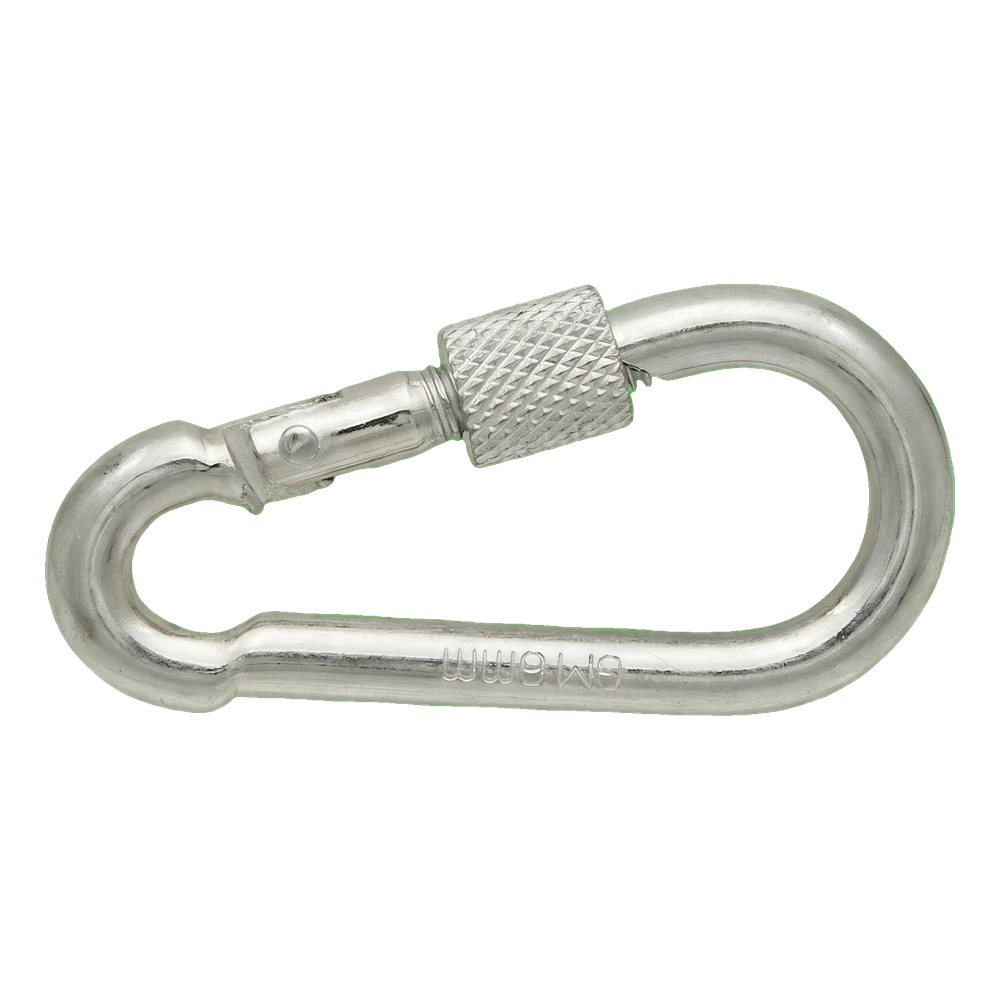

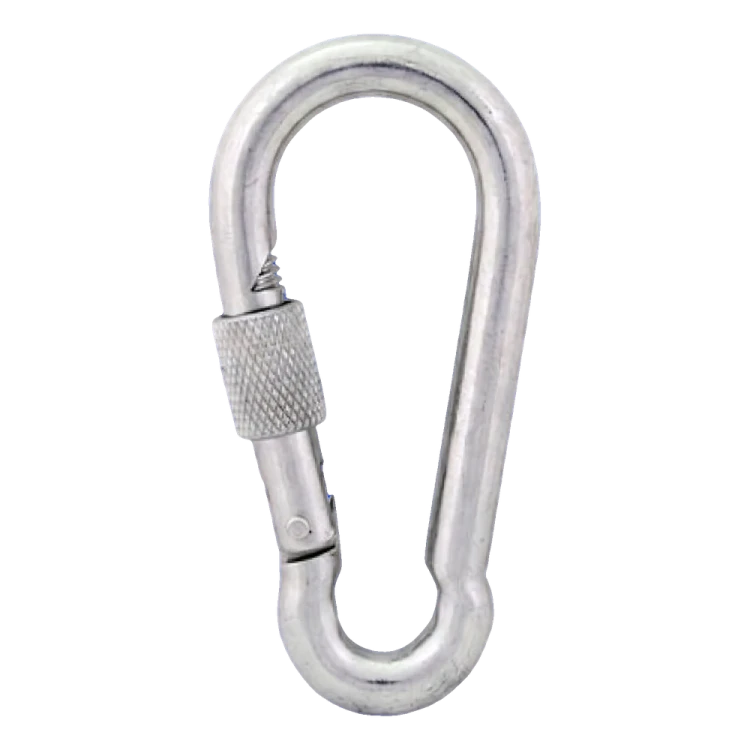

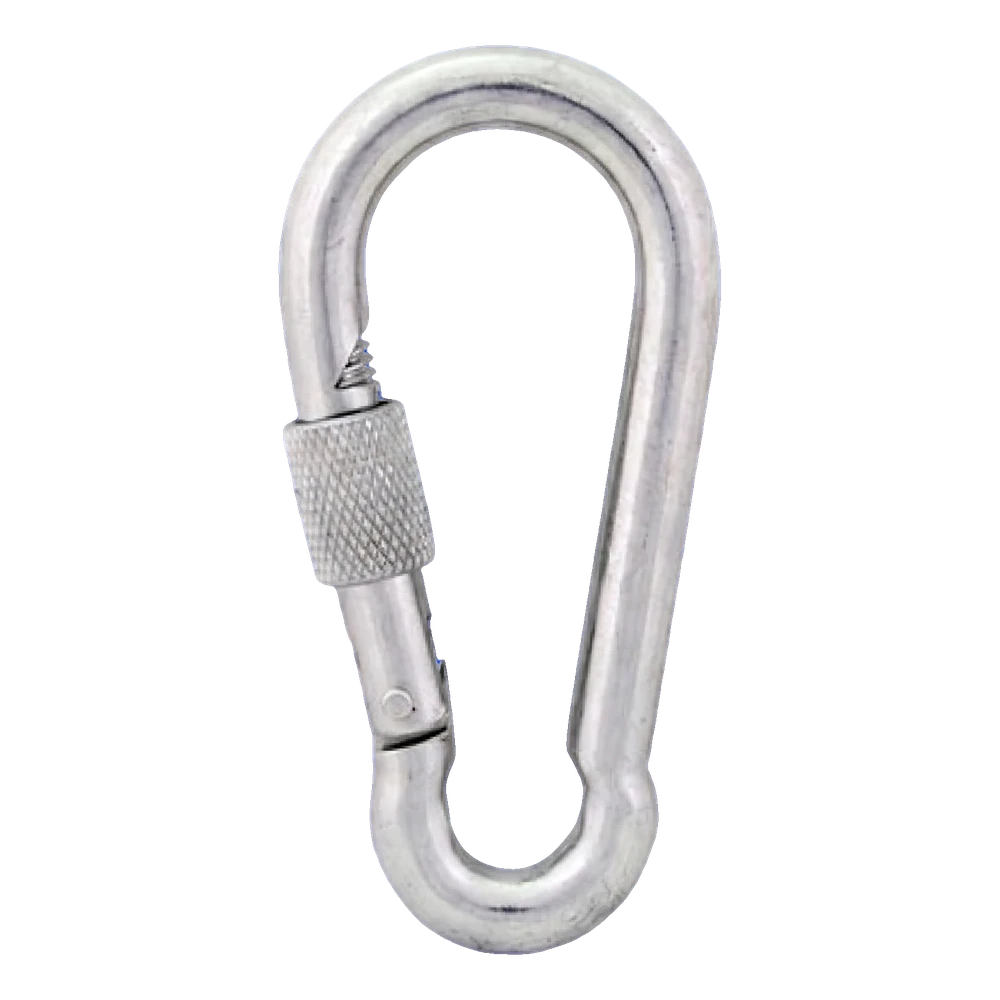

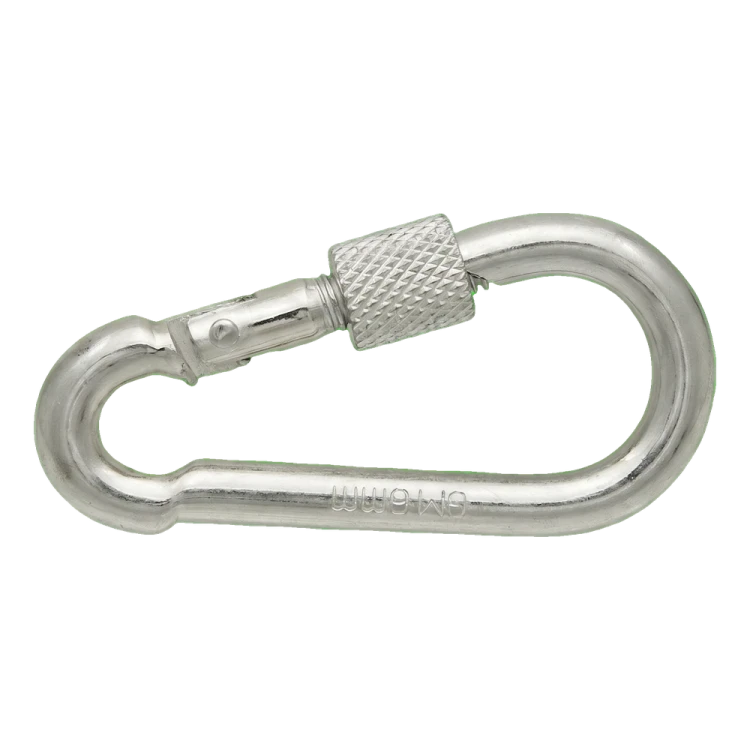

Karabína s pružinovou západkou a poistnou maticou – po zaskrutkovaní sa západka náhodne neotvorí; pozinkovaná oceľ

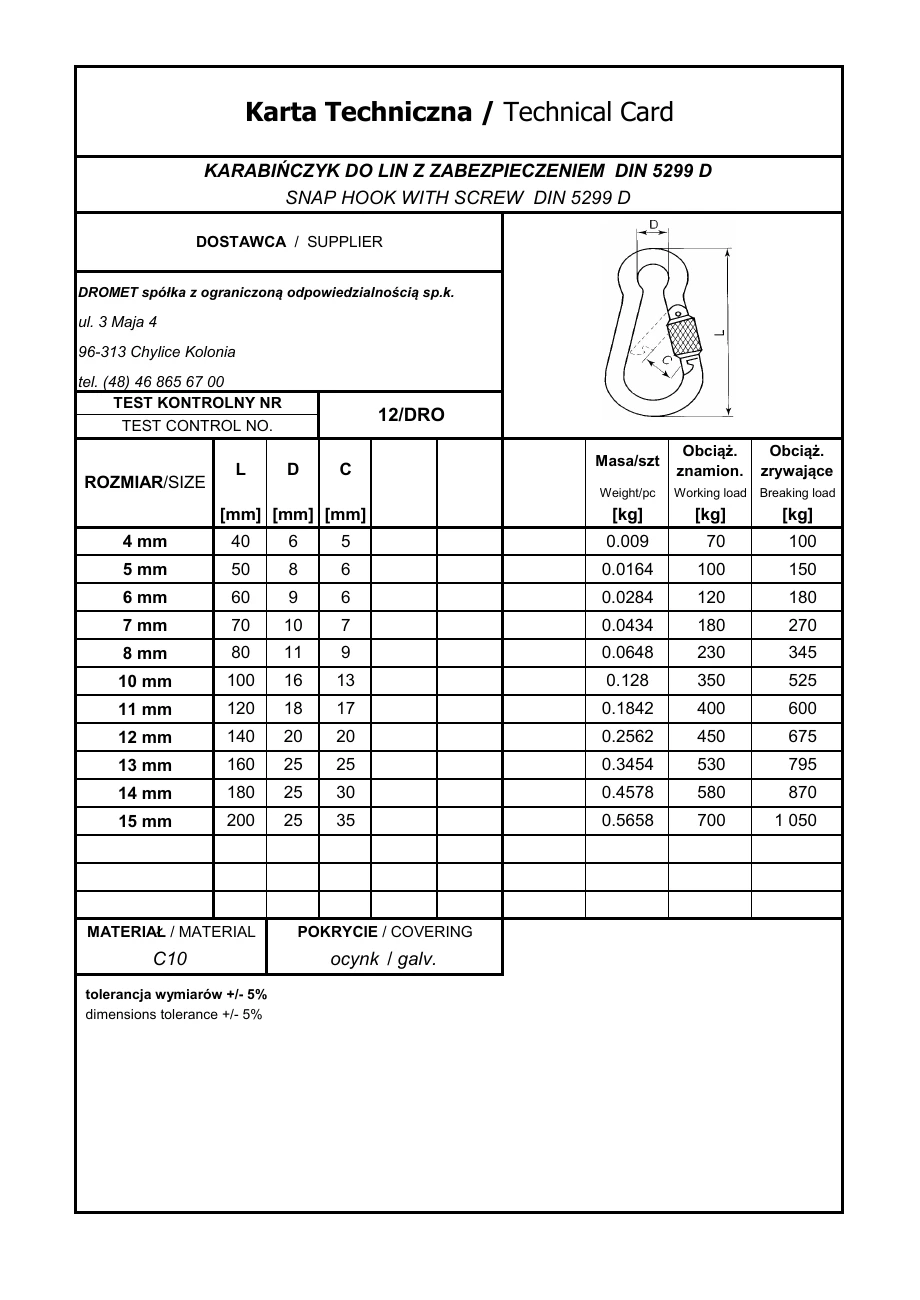

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Karabína so zámkom podľa normy DIN 5299 D slúži na spájanie lán, reťazí a príslušenstva tam, kde sa západka nesmie samovoľne otvoriť. Je vybavená pružinovou západkou a poistnou maticou – po zaskrutkovaní sa západka náhodne neotvorí.

Rozmer 10 × 100 mm označuje priemer drôtu d = 10 mm a celkovú dĺžku L = 100 mm. Vnútorná šírka oka D je 16 mm a svetlosť otvorenia západky C — 13 mm. Skontrolujte, či sa pripájaný prvok (oko, článok, lano) zmestí do tohto otvoru. Karabínu vyberte podľa zaťaženia – neprekračujte pracovné zaťaženie 350 kg. Po pripojení zaskrutkujte poistnú maticu na západke až na doraz.

Materiál: oceľ C10. Povrchová úprava: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Pracovné zaťaženie sa vzťahuje na zaťaženie pozdĺž osi karabíny, pričom bočné zaťaženie západky znižuje únosnosť. Medza pevnosti pri pretrhnutí je 525 kg a nie je pracovným zaťažením. Karabína nie je určená na zdvíhanie bremien nad ľuďmi ani na istenie osôb.

Rozmery podľa listu

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Karabínu vyberte podľa zaťaženia – neprekračujte pracovné zaťaženie 350 kg.
• ✓Skontrolujte, či sa pripájaný prvok (oko, článok, lano) zmestí do otvoru západky C = 13 mm.
• ✓Po pripojení zaskrutkujte poistnú maticu na západke až na doraz.
