Jazdný vozík pre hliníkový profil 5-kladkový z plastu

Konštrukcia a princíp fungovania

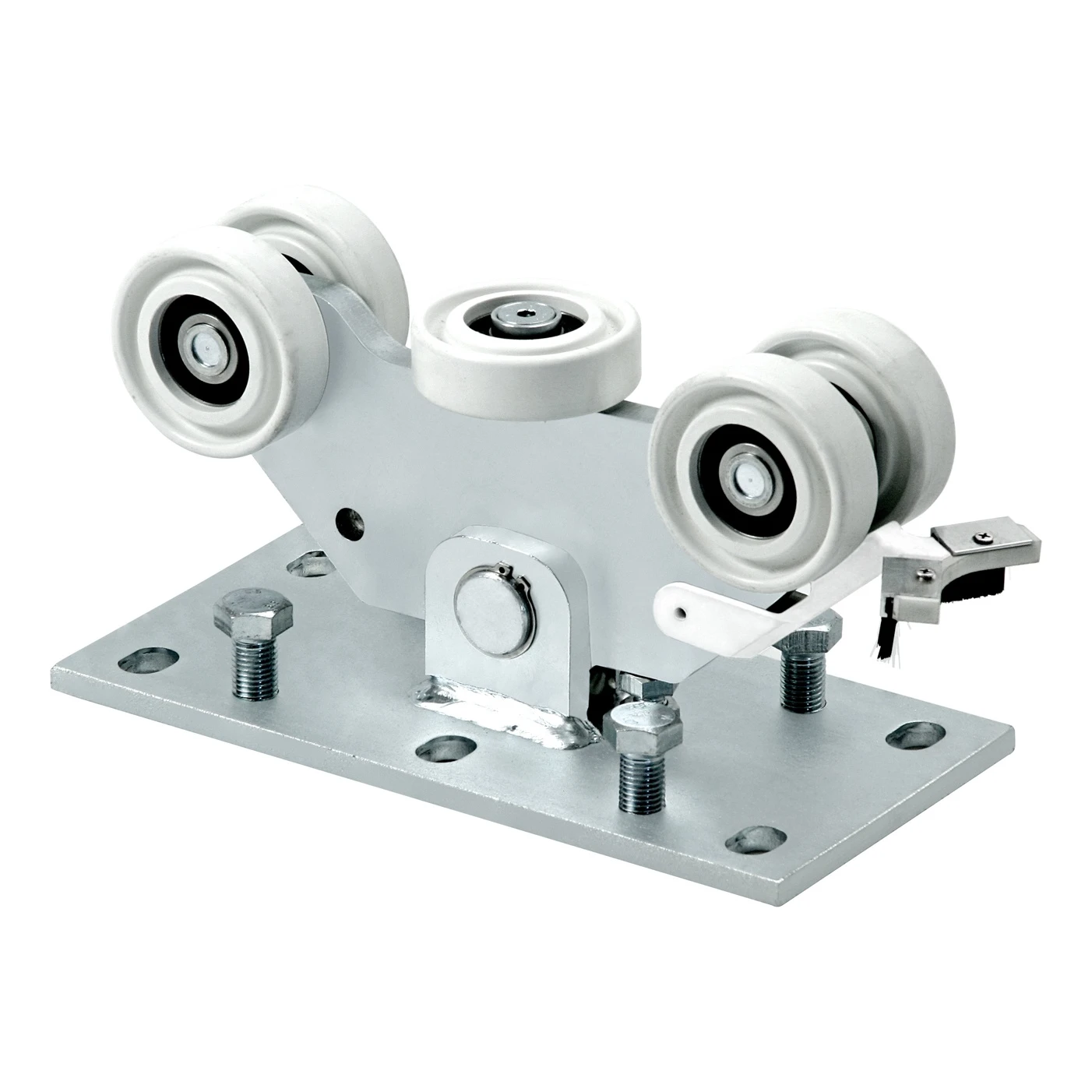

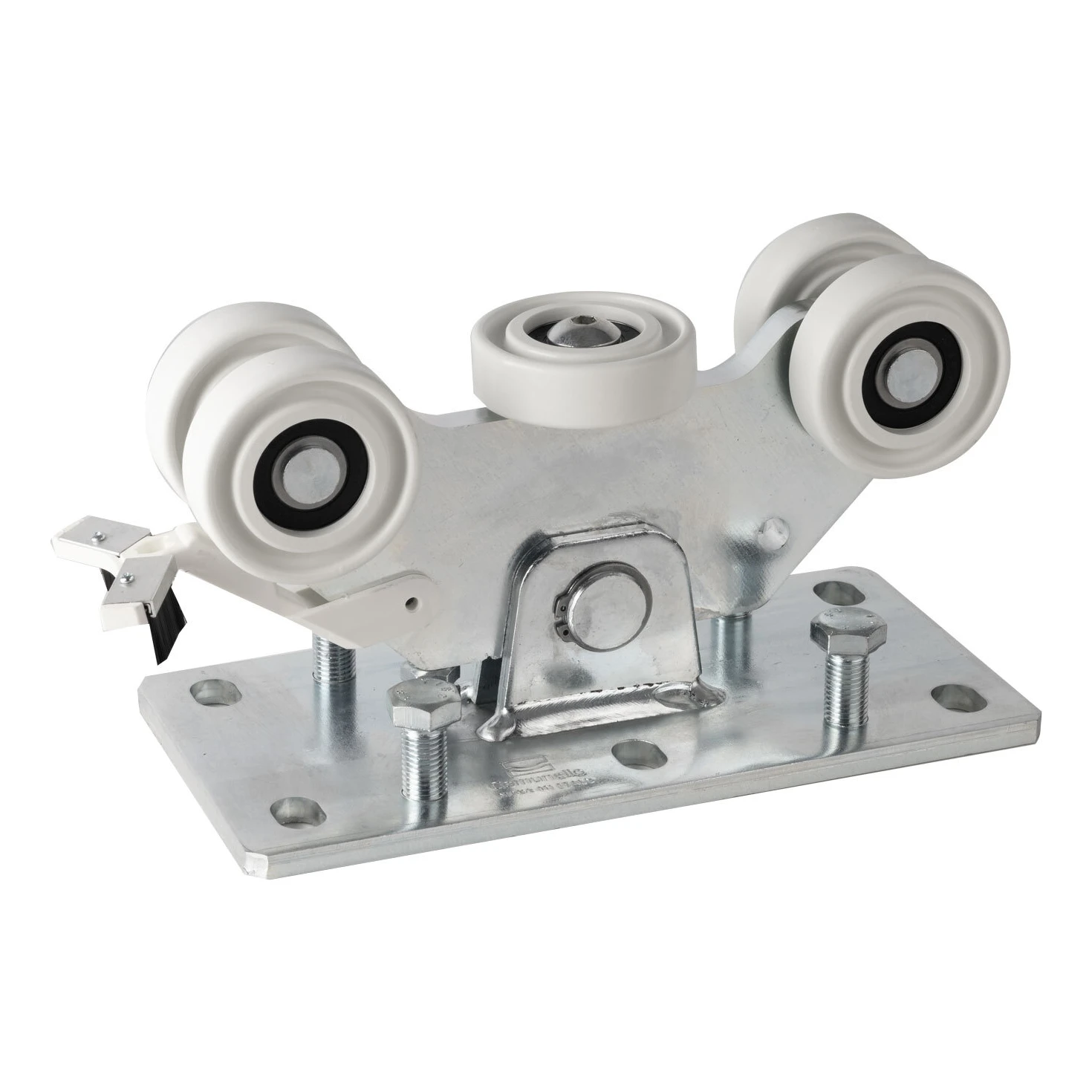

Vozík sa skladá z masívnej montážnej dosky upevnenej k základu brány a z tela s piatimi valčekmi — tromi hlavnými nosnými a dvoma bočnými vodiacimi. Nylonové valčeky uložené na ložiskách zabezpečujú plynulý pohyb aj pri veľkom zaťažení. Upínací prvok (svorka) umožňuje spoľahlivé zaistenie vodiacej koľajnice brány v lôžku vozíka. Vďaka premyslenej konštrukcii je montáž rýchla a nevyžaduje špeciálne náradie — stačí priskrutkovať montážnu dosku k základu pomocou skrutiek prechádzajúcich montážnymi otvormi.

Výhody pre inštalatéra

• Vysoká nosnosť — odporúčaná maximálna hmotnosť brány je 400 kg pri šírke vjazdu do 6 m
• 5 valčekov z plastu (nylon) — redukcia trenia a hluku, tichý chod brány
• Pozinkovaná oceľ — trvalá protikorózna ochrana celej konštrukcie
• Rýchla montáž — jednoduchá inštalácia na základ, úspora času na stavbe
• Stabilná prevádzka — eliminácia chvenia a vibrácií vďaka rovnomernému rozloženiu zaťaženia na 5 valčekov

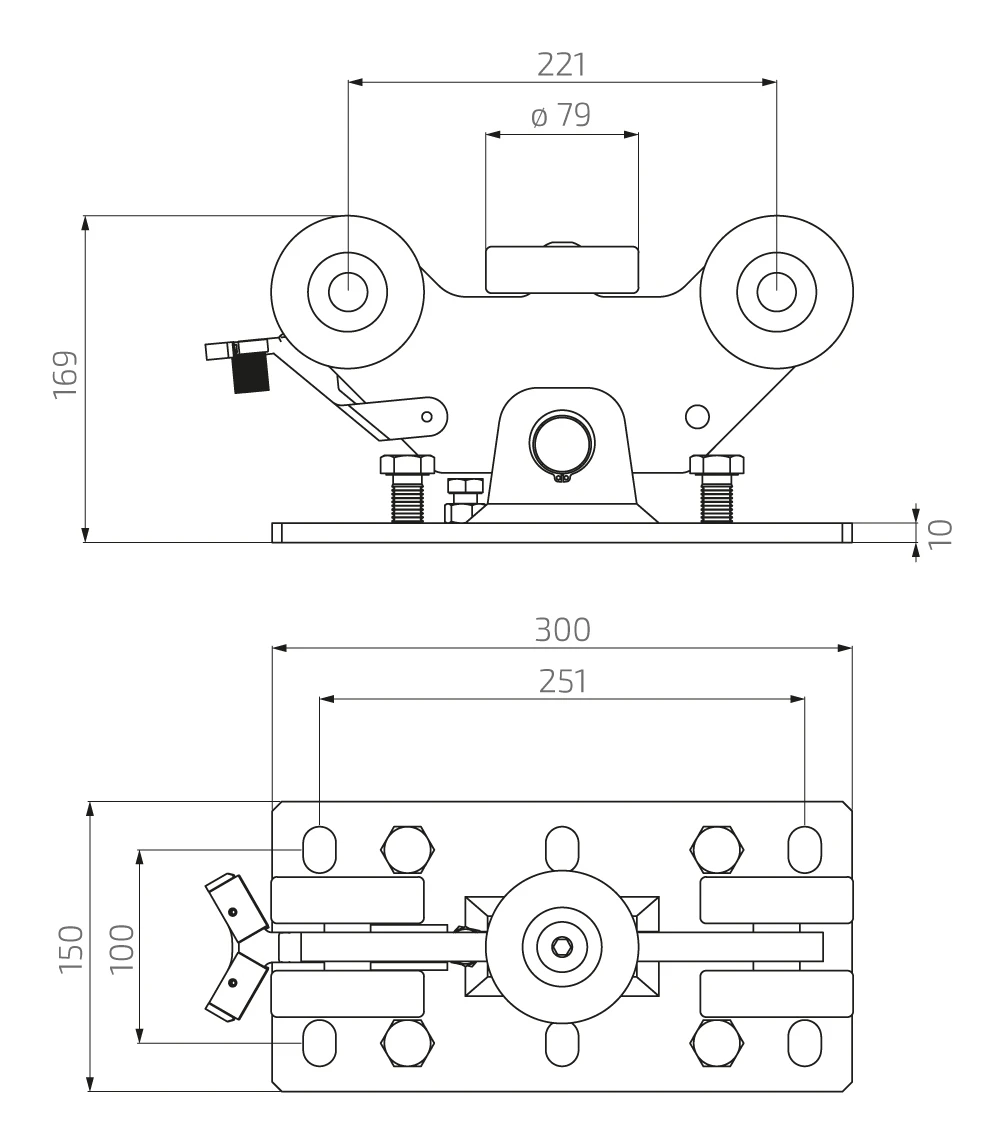

Rozmery a technické parametre

• Celková dĺžka (montážna doska): 300 mm
• Celková šírka (montážna doska): 150 mm
• Celková výška (s valčekmi): 169 mm
• Hrúbka montážnej dosky: 10 mm
• Rozchod osí valčekov: 221 mm
• Priemer vodiaceho valčeka: ø 79 mm
• Rozstup montážnych otvorov (pozdĺžny): 251 mm
• Rozstup montážnych otvorov (priečny): 100 mm
• Materiál konštrukcie: pozinkovaná oceľ
• Materiál valčekov: nylon (plast)
• Počet valčekov: 5
• Odporúčaná max. hmotnosť brány: 400 kg (pri šírke vjazdu do 6 m)
• Hmotnosť vozíka: 8,3 kg
• EAN: 8028390629979

Vozík je určený pre systémy samonosných brán s hliníkovým profilom. Vďaka solídnej konštrukcii a nylonovým valčekom predstavuje spoľahlivý komponent, ktorý zaručuje pohodlnú a bezporuchovú prevádzku brány po mnoho rokov. Ideálne riešenie pre inštalačné firmy realizujúce montáže posuvných brán v priemyselných a logistických objektoch aj na súkromných pozemkoch.
