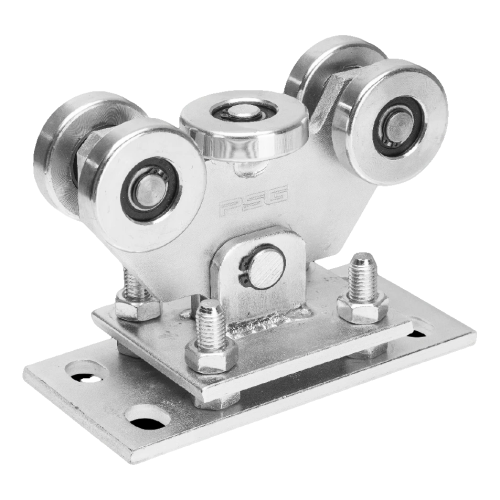

  • 000-332 (1)
  • 000-332 (2)
PSG

Jazdný vozík bránový 80 pre posuvnú bránu s 5 oceľovými kolieskami nastaviteľný

Prejsť na spätnú väzbu k produktu

Oceľový jazdný vozík s 5 kladkami pre samonosné posuvné brány, nosnosť 550 kg, koľajnica 80×80×5 mm, kyvná konštrukcia, doska 200×100 mm, povrchová úprava pozink.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 31,97 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 80x80x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 550
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 5-valčekový pre posuvnú bránu – oceľový, 550 kg

Jazdný vozík s 5 valčekmi pre samonosné posuvné brány — odolný jazdný prvok navrhnutý pre brány s vysokou hmotnosťou. Vďaka kyvnej konštrukcii sa vozík automaticky prispôsobuje polohe koľajnice, čo eliminuje napätia spôsobené nerovnosťami podkladu a zabezpečuje plynulú, bezporuchovú prevádzku brány po mnoho rokov používania.

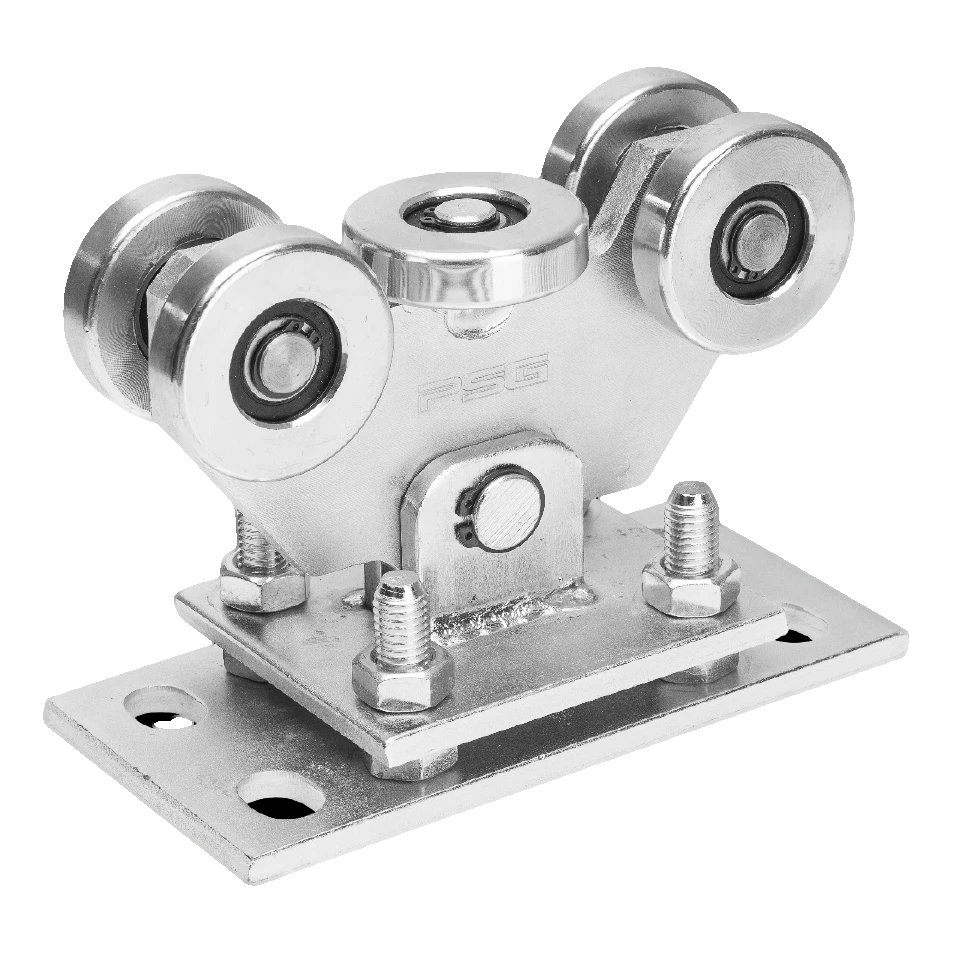

Jazdný vozík 5-valčekový pre posuvnú bránu – perspektívny pohľad
Jazdný vozík 5-valčekový pre posuvnú bránu – perspektívny pohľad

Konštrukcia a princíp činnosti

Vozík je vybavený 5 oceľovými valčekmi — štyri nosné valčeky usporiadané zvisle a jeden vodorovný valček plniaci funkciu vodiaceho prvku. Toto usporiadanie zabezpečuje stabilnú oporu koľajnice brány zdola aj zboku, čo sa prejavuje tichým chodom a minimálnym opotrebením jazdných prvkov. Korpus vozíka je spojený so základovou doskou pomocou kyvného čapu, vďaka čomu sa celý systém valčekov môže vychyľovať a kompenzovať prípadné montážne odchýlky. Regulácia výšky sa vykonáva pomocou skrutiek zaistených maticami — umožňuje presné nastavenie úrovne koľajnice voči stĺpikom brány bez potreby podkladania distančných prvkov.

Vozík je určený pre koľajnicu s profilom 80 × 80 × 5 mm a prenáša zaťaženie až do 550 kg, čo ho robí vhodným riešením pre brány stredných a veľkých rozmerov — ako v obytných objektoch, tak aj v priemyselných areáloch.

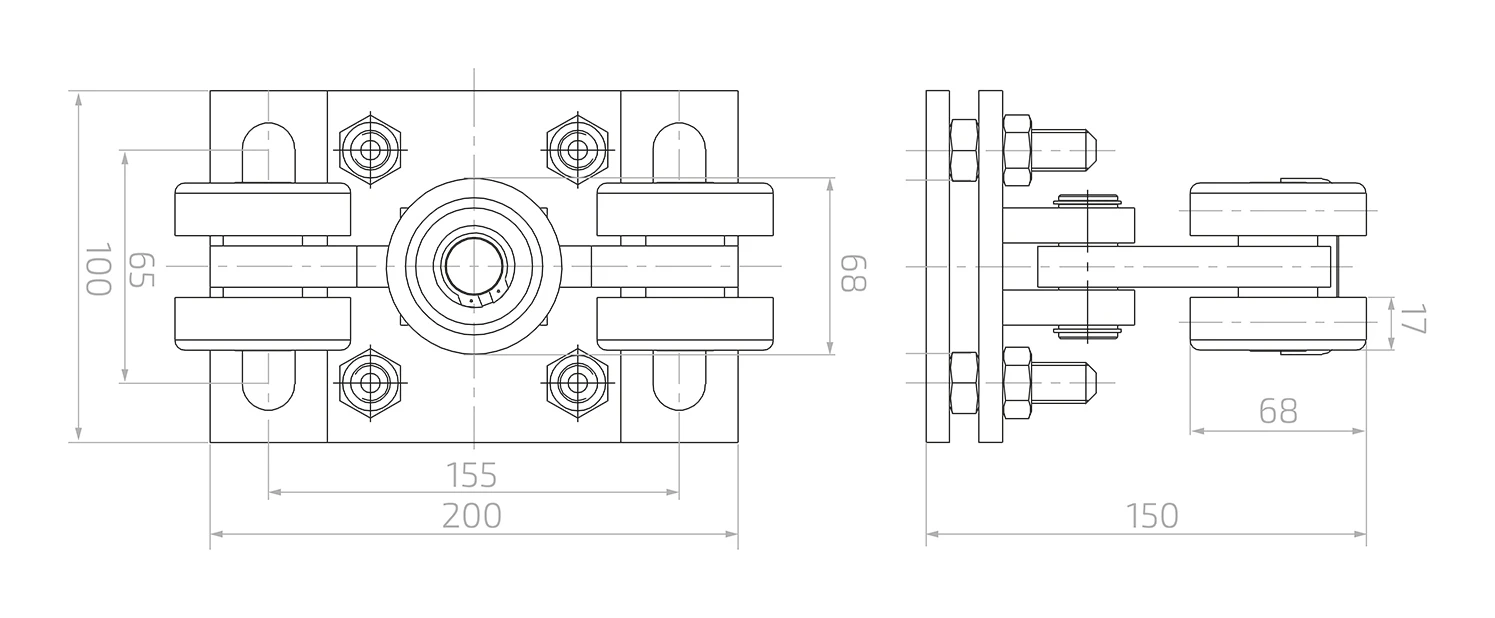

Rozmerový výkres jazdného vozíka – pôdorys a bočný pohľad s rozmermi
Rozmerový výkres jazdného vozíka – pôdorys a bočný pohľad s rozmermi

Rozmery a technické parametre

  • Maximálne zaťaženie: 550 kg
  • Počet valčekov: 5 (4 nosné zvislé + 1 vodiaci vodorovný)
  • Materiál valčekov: oceľ
  • Povrchová úprava: pozink
  • Koľajnica: profil 80 × 80 × 5 mm
  • Rozmery základovej dosky: 200 × 100 mm
  • Rozostup montážnych otvorov (pozdĺžne): 155 mm
  • Rozostup montážnych otvorov (priečne): 65 mm
  • Priemer valčeka: 68 mm
  • Šírka valčeka: 17 mm
  • Šírka systému valčekov: 68 mm
  • Celková výška vozíka: 150 mm
  • Hmotnosť: 5,5 kg
  • EAN: 5901289674652

Výhody pre inštalatéra

  • Kyvná konštrukcia kompenzuje nepresnosti montáže a nerovnosti podkladu
  • Regulácia výšky skrutkami — rýchle a presné nastavenie úrovne koľajnice
  • Pozdĺžne otvory v montážnej doske umožňujú korekciu polohy vozíka po ukotvení
  • Zinkový povlak zabezpečuje odolnosť voči korózii v exteriérových podmienkach
  • Ložiskované oceľové valčeky zaručujú dlhú životnosť a tichý chod
