Jazdný vozík bránový 80 pre posuvnú bránu – 5-kladkový, oceľové kladky

Prejsť na spätnú väzbu k produktu

5-kladkový jazdný vozík s kyvnou konštrukciou pre samonosné posuvné brány. Nosnosť 650 kg, kladky pozinkovaná oceľ na guľkových ložiskách, kompatibilný s koľajnicou 80×80×5 mm.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 32,48 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 80x80x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 650
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 80 pre posuvnú bránu – 5 oceľových koliesok, 650 kg

Jazdný vozík 80 je odolný, 5-kolieškový nosný prvok určený pre samonosné posuvné brány. Vďaka kyvnej konštrukcii sa vozík automaticky prispôsobuje koľajnici brány, čo zaručuje plynulý a tichý chod aj pri vysokých zaťaženiach. Spojenie so základňou je realizované pomocou otočného čapu, ktorý kompenzuje prípadné nepresnosti montáže a nerovnosti jazdnej dráhy.

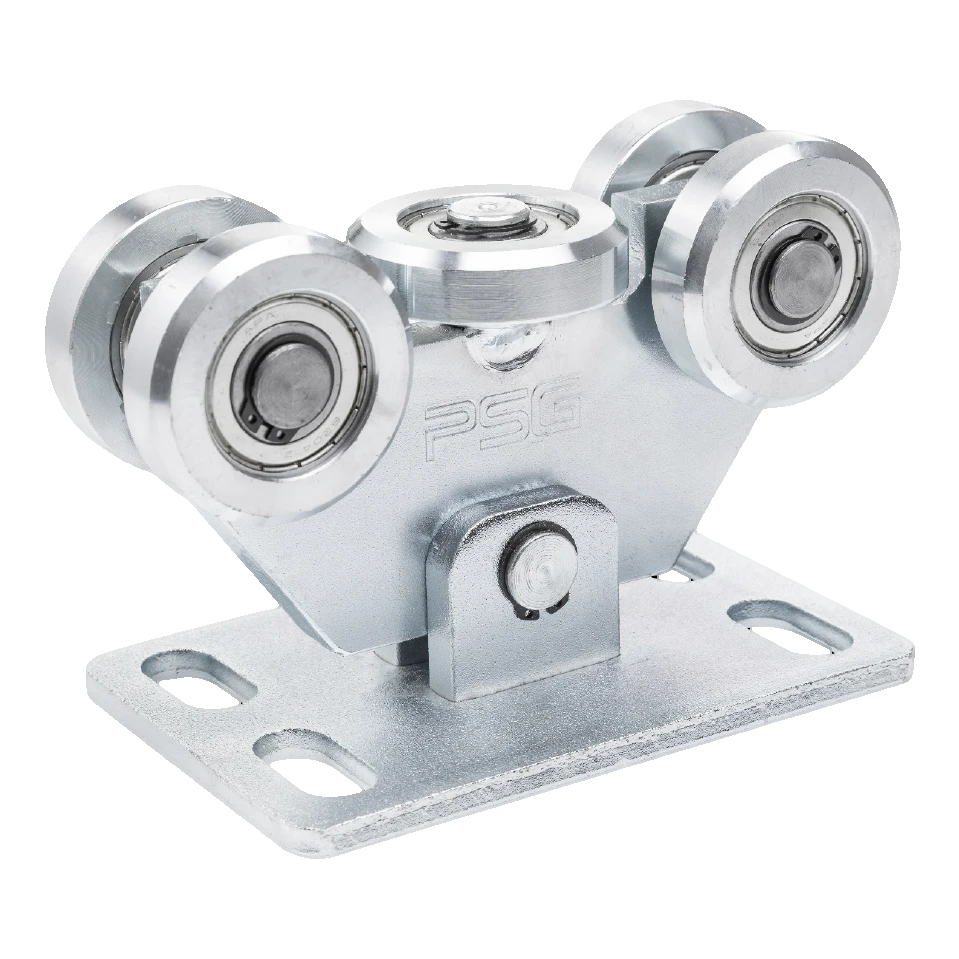

Jazdný vozík 80 s 5 oceľovými kolieskami pre posuvnú bránu – perspektívny pohľad
Jazdný vozík 80 s 5 oceľovými kolieskami pre posuvnú bránu – perspektívny pohľad

Vozík je vybavený 5 oceľovými kolieskami — 4 zvislými a 1 vodorovným kolieskom, ktoré stabilizuje bočné odchýlky brány. Všetky kolieska sú uložené na guľkových ložiskách, čo minimalizuje odpor pri odvaľovaní a výrazne predlžuje životnosť mechanizmu. Prvok je pozinkovaný, vďaka čomu si zachováva odolnosť voči korózii v exteriérových podmienkach. Maximálne zaťaženie vozíka je 650 kg, čo umožňuje jeho použitie pri bránach s ťažkým krídlom — v obytných aj priemyselných objektoch.

Vozík je kompatibilný s jazdnou koľajnicou prierezu 80 × 80 × 5 mm. Stabilná, masívna základňa s pozdĺžnymi montážnymi otvormi (drážkami) umožňuje presnú reguláciu polohy vozíka na základe, čo urýchľuje montáž a uľahčuje vyrovnanie jazdnej dráhy.

Rozmery a technické parametre

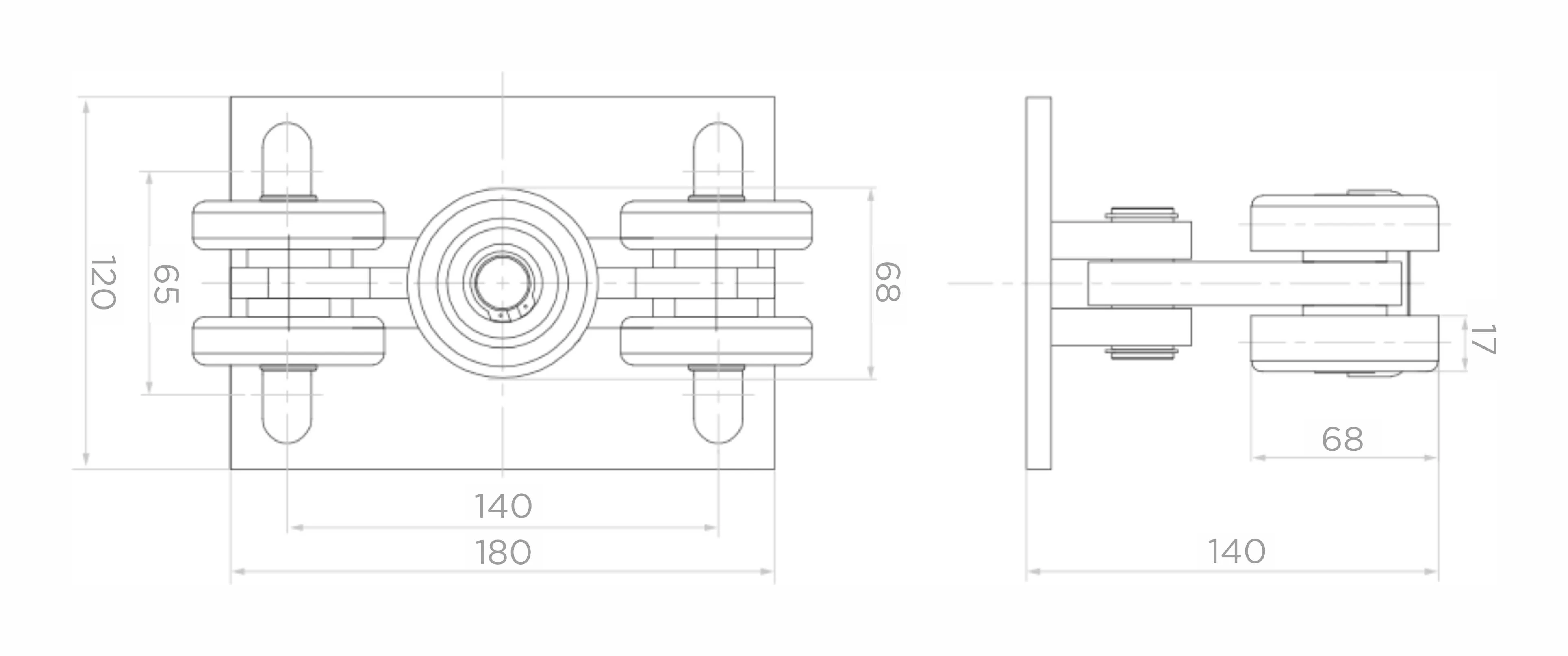

Rozmerový výkres jazdného vozíka 80 – pohľad zhora a zboku s montážnymi rozmermi
Rozmerový výkres jazdného vozíka 80 – pohľad zhora a zboku s montážnymi rozmermi
  • Maximálne zaťaženie: 650 kg
  • Počet koliesok: 5 (4 zvislé + 1 vodorovné)
  • Materiál koliesok: oceľ
  • Povrchová úprava: pozink
  • Kompatibilná koľajnica: 80 × 80 × 5 mm
  • Rozmery základne (dĺ. × šír.): 180 × 120 mm
  • Rozostup montážnych otvorov (pozdĺžne): 140 mm
  • Rozostup montážnych otvorov (priečne): 65 mm
  • Celková výška vozíka: 140 mm
  • Pracovná šírka systému koliesok: 68 mm
  • Priemer zvislého kolieska: 68 mm
  • Šírka zvislého kolieska: 17 mm
  • Hmotnosť: 5,18 kg
