PSG

Jazdný vozík 89x100 mm pre koľajnicu 6V.089 posuvnej brány 8 oceľových koliesok

Prejsť na spätnú väzbu k produktu

Výkyvný jazdný vozík s 8 oceľovými kolieskami pre koľajnicu 6V.089, s viacplátovoju konštrukciou centrálnej časti. Základová doska 150×300 mm, upevnenie 4×M16, hmotnosť 11,3 kg, výška 169 mm.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 67,88 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 100x89x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 8
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 8-rolkový kyvný pre posuvnú bránu – oceľové kladky

Jazdný vozík 8-rolkový kyvný je odolný vodiaci prvok pre koľajnicové posuvné brány, kompatibilný s koľajnicou 6V.089. Viacplatňová centrálna konštrukcia zabezpečuje zvýšenú nosnú kapacitu a stabilitu prevádzky, pričom oceľové kladky zaručujú plynulé vedenie krídla brány počas mnohých rokov prevádzky.

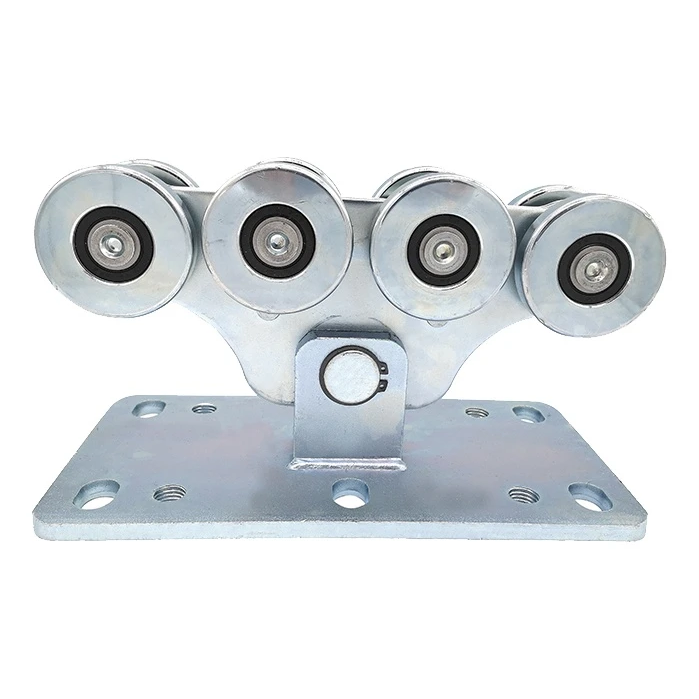

Jazdný vozík 8-rolkový kyvný – pohľad spredu
Jazdný vozík 8-rolkový kyvný – pohľad spredu

Kľúčové vlastnosti produktu

  • Typ: jazdný vozík kyvný
  • Počet kladiek: 8
  • Materiál kladiek: oceľ
  • Kompatibilita: koľajnica 6V.089
  • Konštrukcia: viacplatňová (zvýšená pevnosť)
  • Montážna základňa s otvormi: 4× M16
  • Hmotnosť: 11,3 kg
  • Výška (H): 169 mm

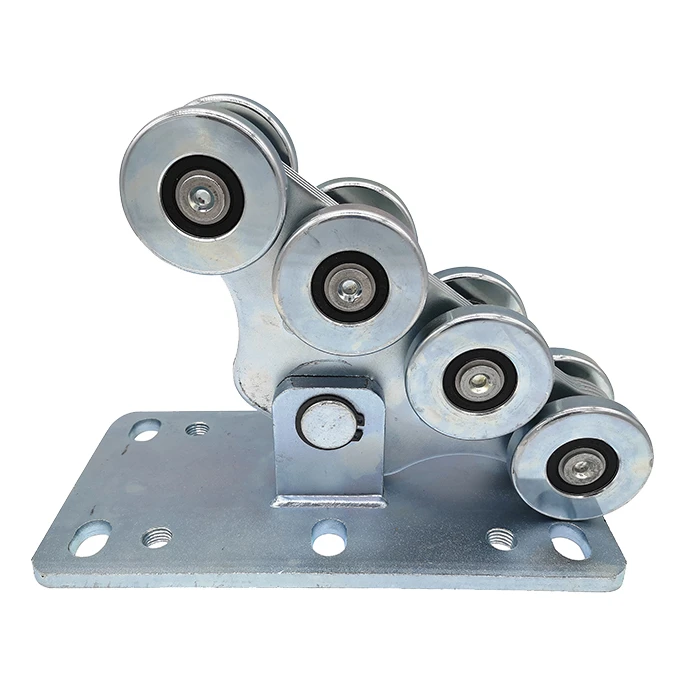

Jazdný vozík 8-rolkový – perspektívny pohľad
Jazdný vozík 8-rolkový – perspektívny pohľad

Trvanlivosť a spoľahlivosť na roky

Vozík sa vyznačuje vysokou odolnosťou voči mechanickému poškodeniu a dynamickým zaťaženiam. Viacplatňový centrálny prvok redukuje deformácie pri vysokom tlaku, čo sa prejavuje stabilným vedením aj ťažkých bránových krídel. Oceľové kladky uložené na ložiskách zabezpečujú tichú a plynulú prevádzku, minimalizujú odpor pri odvaľovaní a znižujú potrebu servisu. Kyvná konštrukcia kompenzuje prípadné axiálne odchýlky koľajnice, čím chráni kladky pred nerovnomerným opotrebením.

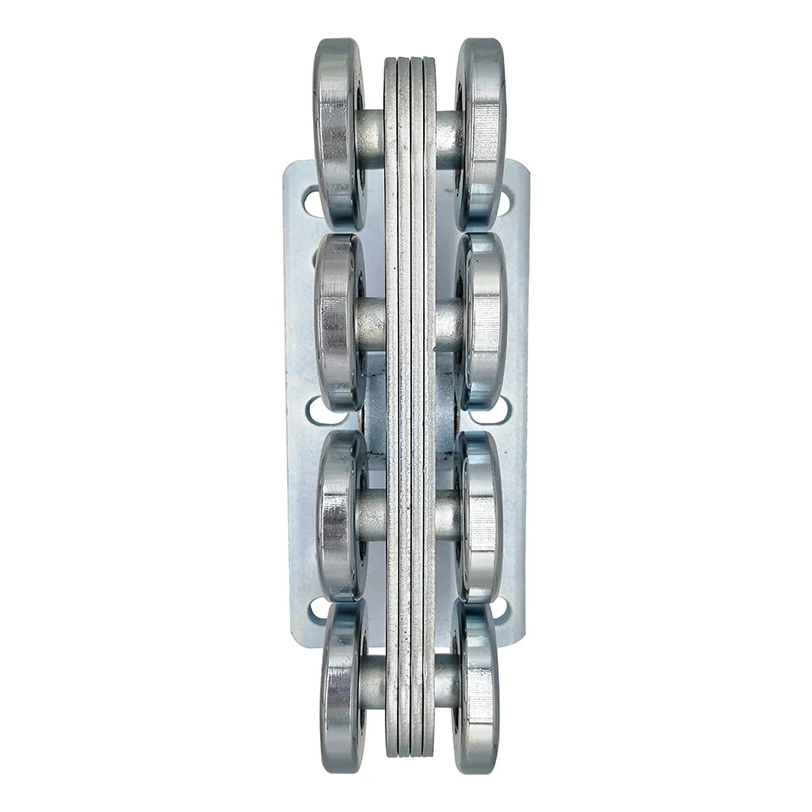

Jazdný vozík – pohľad zhora na usporiadanie kladiek
Jazdný vozík – pohľad zhora na usporiadanie kladiek

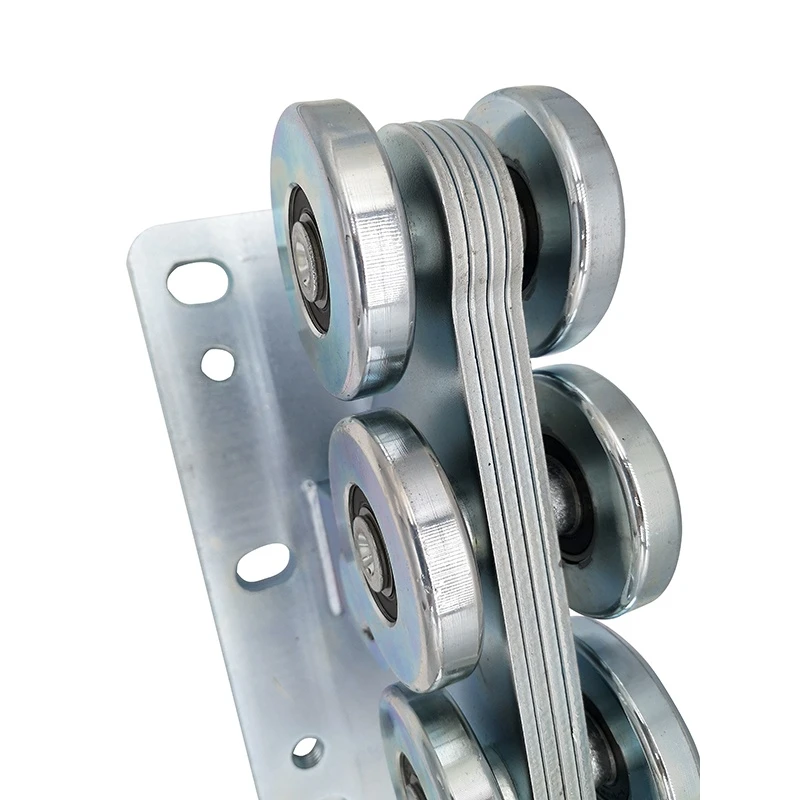

Jazdný vozík – detail viacplatňovej konštrukcie a oceľových kladiek
Jazdný vozík – detail viacplatňovej konštrukcie a oceľových kladiek

Celkové rozmery

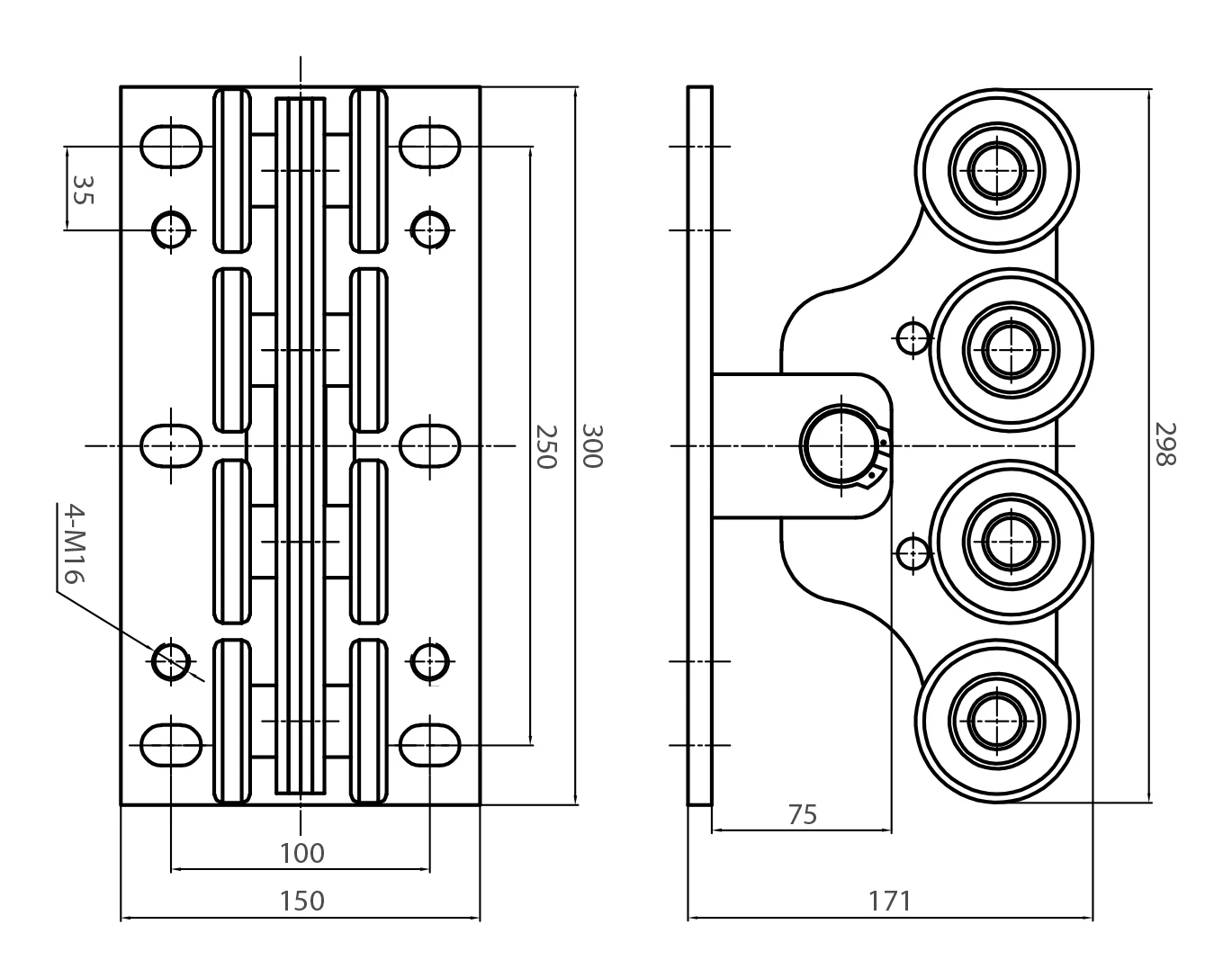

Technický výkres jazdného vozíka – celkové rozmery a rozteč montážnych otvorov
Technický výkres jazdného vozíka – celkové rozmery a rozteč montážnych otvorov

Technický výkres zobrazuje kľúčové rozmery vozíka, ktoré umožňujú presné naplánowanie montáže do rámu brány:

  • Rozmery základovej dosky: 150 × 300 mm
  • Rozteč montážnych otvorov: 100 × 250 mm
  • Montážne otvory: 4× M16
  • Okrajová vzdialenosť otvorov: 35 mm
  • Celková šírka s kladkami: 171 mm
  • Celková výška (bočný pohľad): 298 mm
  • Odsadenie osi kladiek od hrany základne: 75 mm

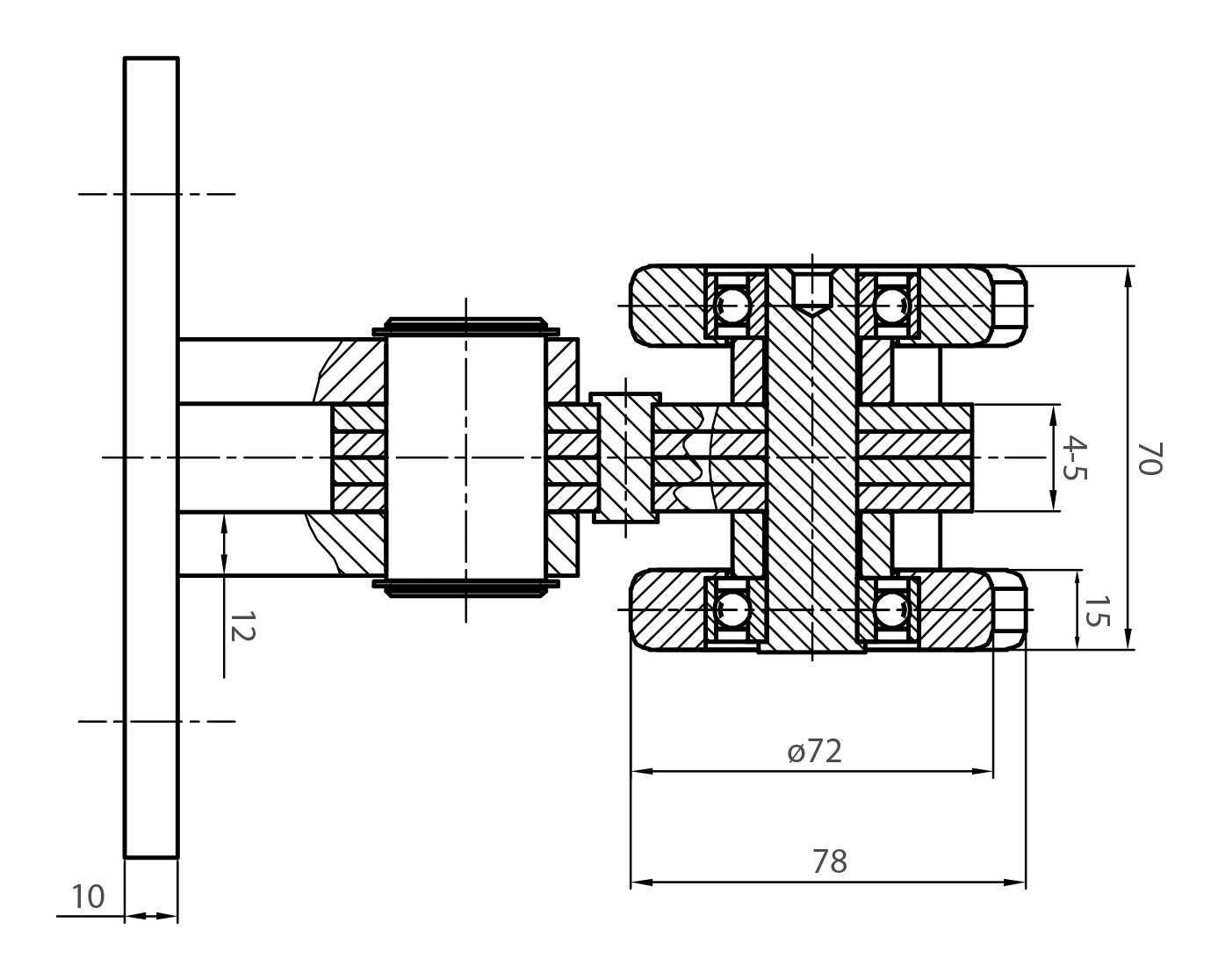

Technický rez jazdným vozíkom – rozmery kladiek a konštrukčné detaily
Technický rez jazdným vozíkom – rozmery kladiek a konštrukčné detaily

Parametre kladiek a prierezu

  • Priemer kladky: ø72 mm
  • Šírka kladky: 78 mm
  • Výška zostavy kladky: 70 mm
  • Vodiaca medzera koľajnice: 4–5 mm
  • Hrúbka základovej dosky: 10 mm
  • Priemer ložiska: 12 mm
  • Dolná vôľa: 15 mm
  • Objem: 5243,44 cm³
  • EAN: 5903313200240

Vozík predstavuje montážny podcelok pripravený na inštaláciu, ktorý po upevnení k rámu brány pomocou štyroch skrutiek M16 je okamžite pripravený na prevádzku. Vďaka solídnej oceľovej konštrukcii a presne vyrobeným ložiskovým uzlom produkt zaručuje dlhoročnú, bezporuchovú prevádzku aj v intenzívne využívaných priemyselných bránach.
