PSG

Jazdný vozík 80 oceľové kolieska pre samonosné posuvné brány

Prejsť na spätnú väzbu k produktu

Výkyvný jazdný vozík pre samonosné posuvné brány s 5 oceľovými kolieskami, nosnosť 750 kg, koľajnica 80×80×5 mm, galvanické zinkovanie, hmotnosť 6,2 kg.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 33,85 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (takmer vypredané)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 80x80x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 750
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 80 pre posuvnú bránu – 5-valčekový, kyvný, oceľové valčeky

Jazdný vozík 80 je odolný, 5-valčekový kyvný vozík určený pre samonosné posuvné brány. Vďaka kyvnej konštrukcii sa dokonale prispôsobuje jazdnej koľajnici a zabezpečuje plynulý a tichý chod brány aj pri vysokých zaťaženiach – až do 750 kg.

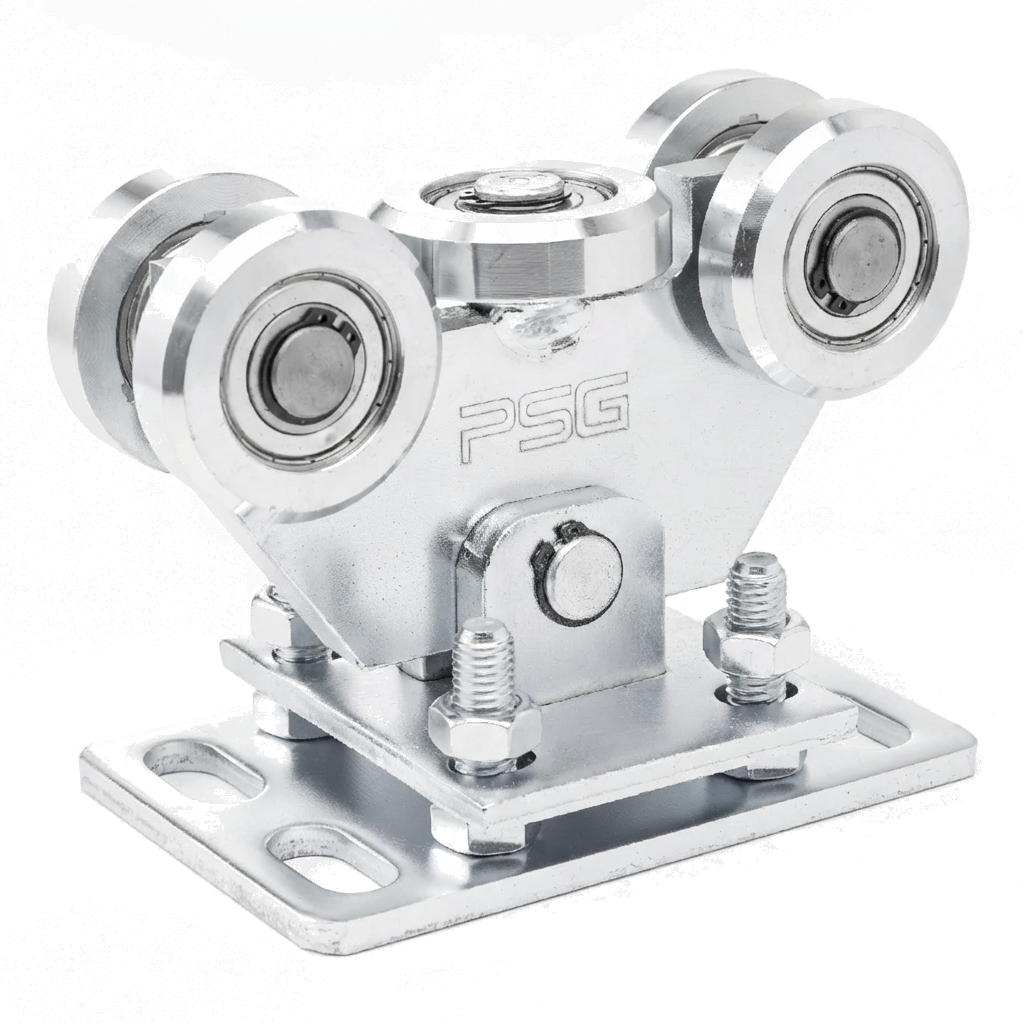

Jazdný vozík 80 – perspektívny pohľad s oceľovými valčekmi a montážnou základňou
Jazdný vozík 80 – perspektívny pohľad s oceľovými valčekmi a montážnou základňou

Vozík je vybavený 5 oceľovými valčekmi, vrátane jedného horizontálneho valčeka, ktoré zabezpečujú stabilné vedenie brány v koľajnici. Spojenie s montážnou základňou je realizované pomocou čapu, čo umožňuje kyvné prispôsobenie koľajnici a kompenzáciu drobných nerovností jazdnej dráhy.

Regulácia výšky sa vykonáva pomocou skrutiek, čo umožňuje presné nastavenie brány voči koľajnici a podkladu. Je to obzvlášť dôležité pri montáži – eliminuje potrebu použitia dodatočných podložiek alebo distančných prvkov.

Technické parametre

  • Jazdná koľajnica: 80×80×5 mm
  • Maximálne zaťaženie: 750 kg
  • Počet valčekov: 5 (vrátane 1 horizontálneho valčeka)
  • Materiál valčekov: oceľ
  • Povrchová úprava: galvanické pozinkovanie
  • Výška (H): 155 mm
  • Rozmery základne: 180×120 mm
  • Hmotnosť: 6,2 kg

Rozmery a technický výkres

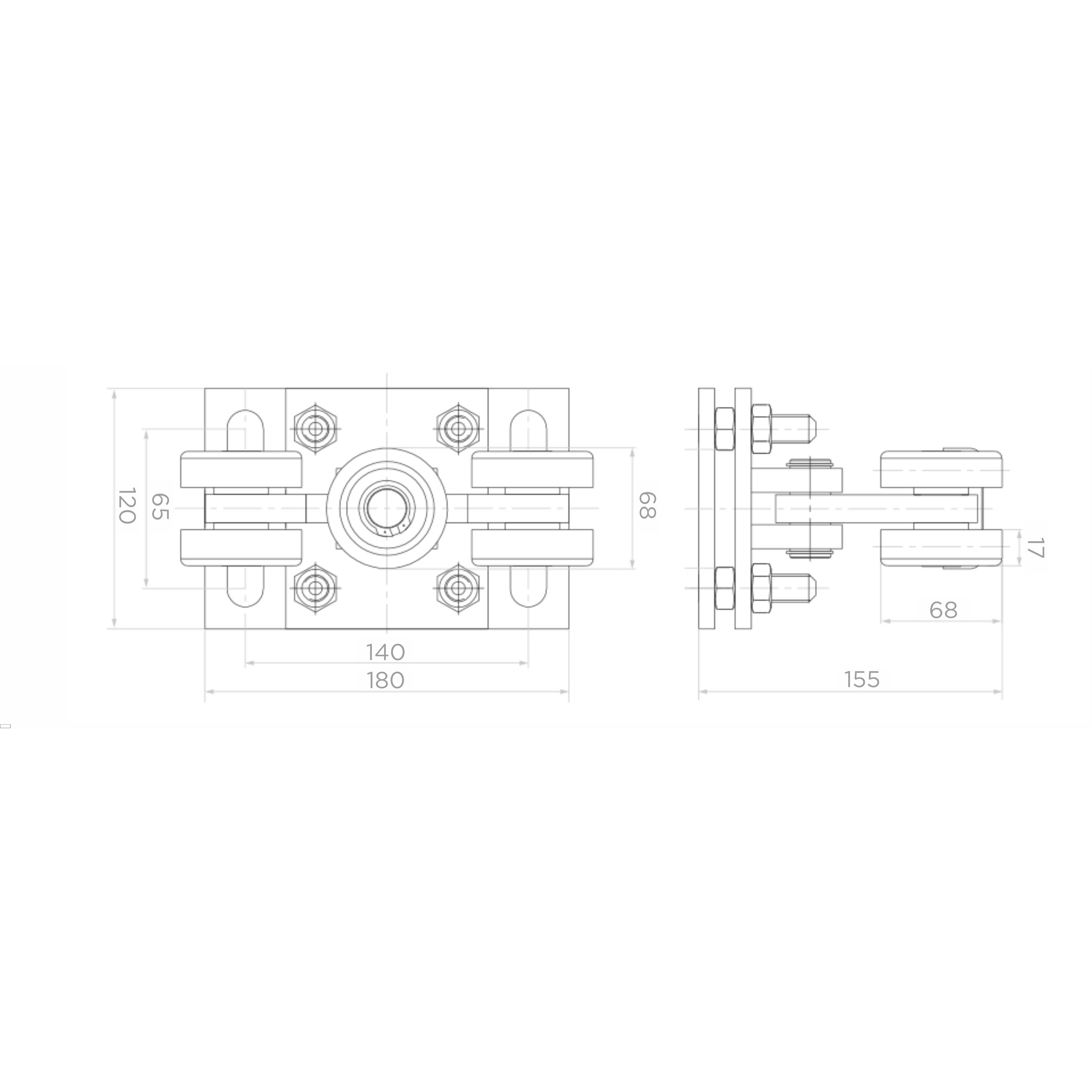

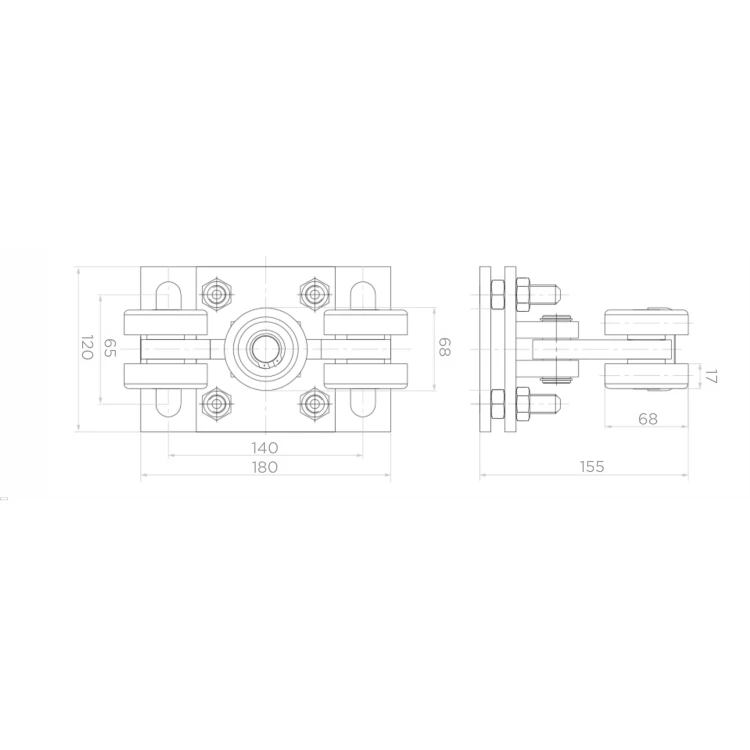

Technický výkres jazdného vozíka 80 – pohľad zhora a zboku s rozmermi
Technický výkres jazdného vozíka 80 – pohľad zhora a zboku s rozmermi

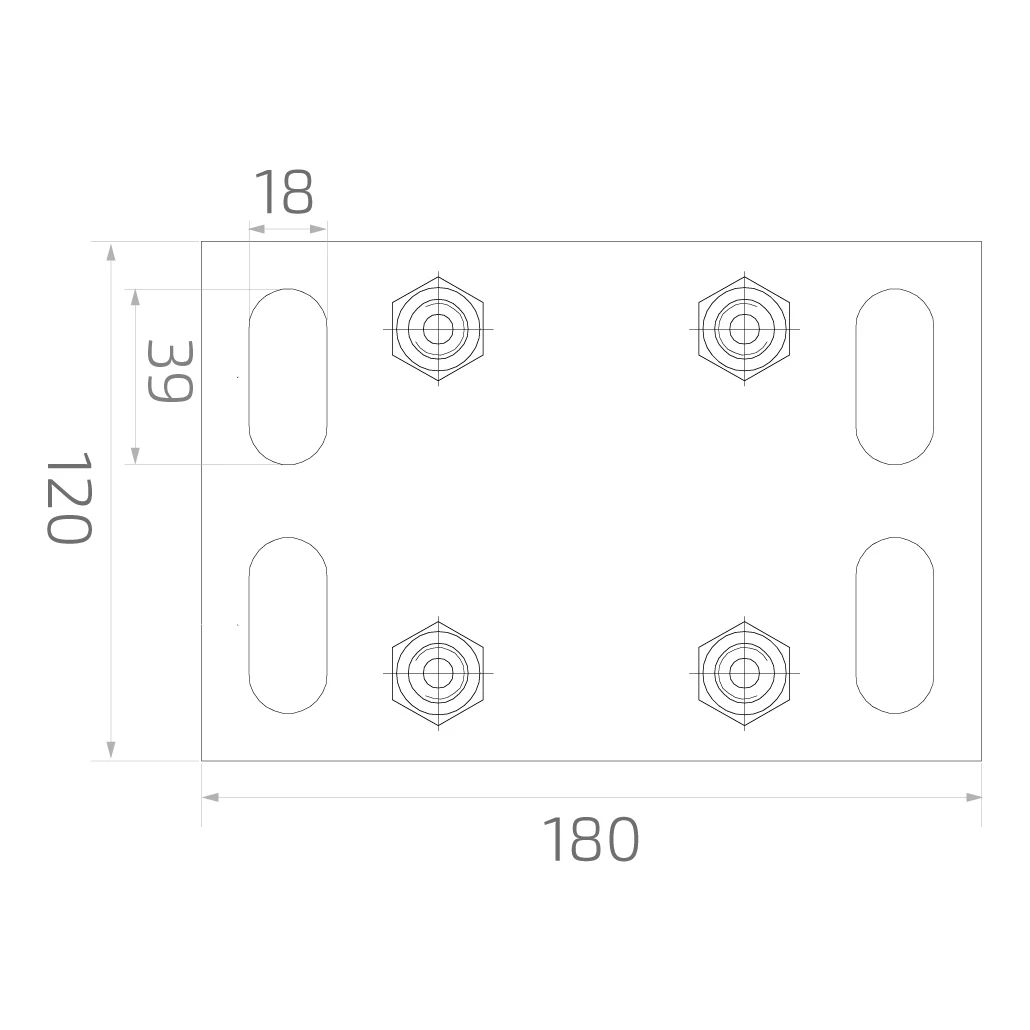

Montážna základňa s rozmermi 180×120 mm má pozdĺžne otvory (18×39 mm), ktoré uľahčujú reguláciu polohy vozíka pri upevňovaní k základu. Rozostup valčekov je 140 mm v pozdĺžnej osi a 68 mm v priečnej osi, celková hĺbka vozíka s valčekmi je 155 mm.

Kľúčové výhody

  • Kyvná konštrukcia – automatické prispôsobenie jazdnej koľajnici eliminuje napätia a predlžuje životnosť celého systému
  • Nastaviteľná výška – presné nastavenie úrovne brány pomocou regulačných skrutiek
  • Nosnosť 750 kg – vhodný pre ťažké priemyselné a záhradné brány
  • Montážne otvory s vôľou – pozdĺžne otvory v základni urýchľujú montáž a uľahčujú korekciu nastavenia
  • Galvanické pozinkovanie – protikorózna ochrana zabezpečujúca trvanlivosť v exteriérových podmienkach
