Jazdný vozík 80 oceľové kolieska na posuvnú bránu s reguláciou 5-kolieskový

Prejsť na spätnú väzbu k produktu

Jazdný vozík 5-kladkový pre samonosné posuvné brány, nosnosť 650 kg, kompatibilný s koľajnicou 80×80×5 mm. Oceľové kladky ø68 mm, skrutkové nastavenie výšky, pozinkovaný povrch.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 33,24 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 80x80x5
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Pevná
  • Max. nosnosť [kg] 650
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 5-kladkový pre posuvnú bránu – koľajnica 80x80, 650 kg

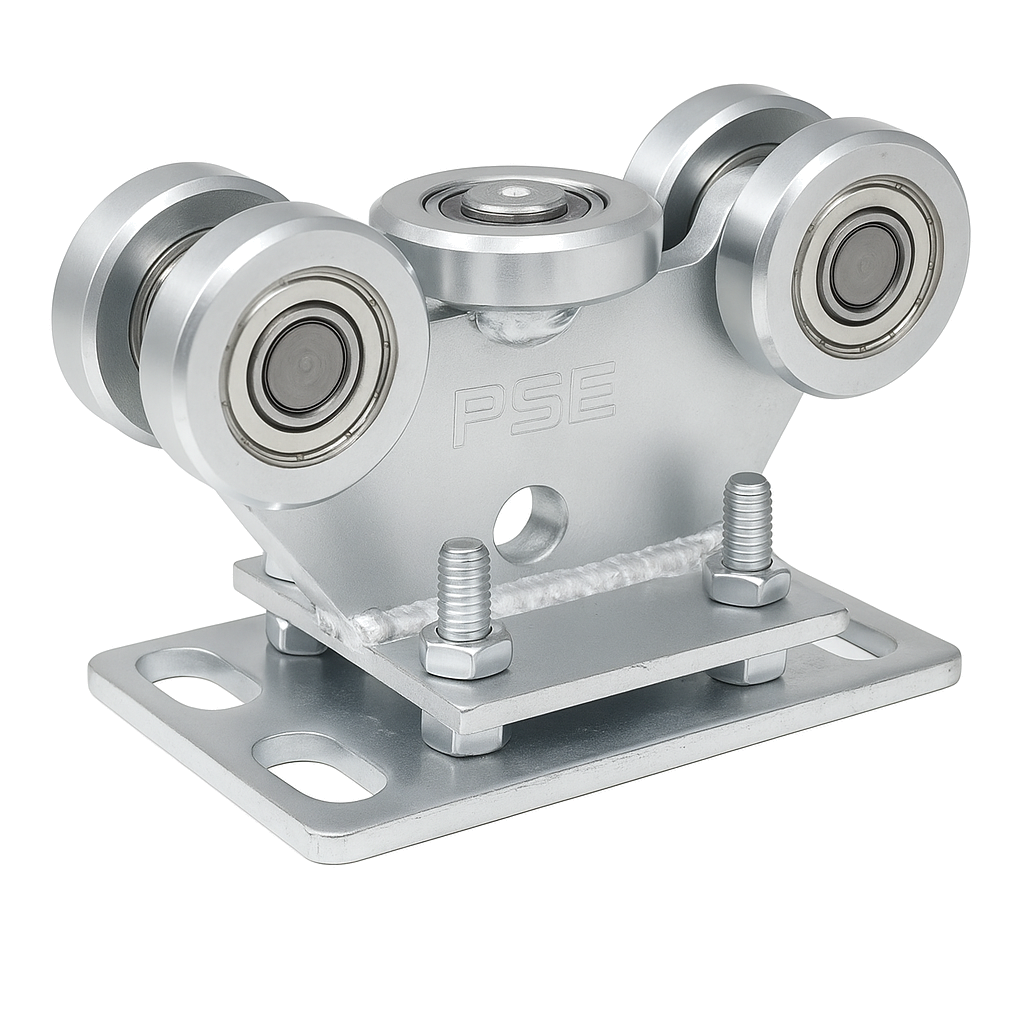

Jazdný vozík 5-kladkový pre samonosnú posuvnú bránu – perspektívny pohľad
Jazdný vozík 5-kladkový pre samonosnú posuvnú bránu – perspektívny pohľad

Jazdný vozík 5-kladkový určený pre samonosné posuvné brány, navrhnutý pre profesionálne inštalácie vyžadujúce nosnosť až 650 kg. Konštrukcia založená na piatich oceľových kladkách — vrátane jednej horizontálnej kladky — zabezpečuje stabilné a plynulé vedenie krídla brány aj pri vysokom zaťažení.

Vozík je prispôsobený pre koľajnicu s rozmermi 80×80×5 mm a montuje sa natrvalo na základňu. Zabudovaný mechanizmus nastavenia výšky pomocou skrutiek umožňuje presné vyrovnanie brány v rozsahu 139,5–161,5 mm (pohľad spredu) a 154–176 mm (pohľad zboku), čo výrazne uľahčuje montážne práce a kompenzuje prípadné nerovnosti podkladu. Celý vozík je chránený zinkovou vrstvou, čo zaručuje odolnosť voči korózii a dlhodobú prevádzku vonku.

Kľúčové vlastnosti

  • Typ: jazdný vozík 5-kladkový (4 zvislé kladky + 1 vodorovná kladka)
  • Materiál kladiek: oceľ
  • Priemer kladiek: ø68 mm
  • Maximálne zaťaženie: 650 kg
  • Kompatibilná koľajnica: 80×80×5 mm
  • Nastavenie výšky: skrutkové
  • Protikorózna ochrana: zinkovanie
  • Montáž: natrvalo na základňu

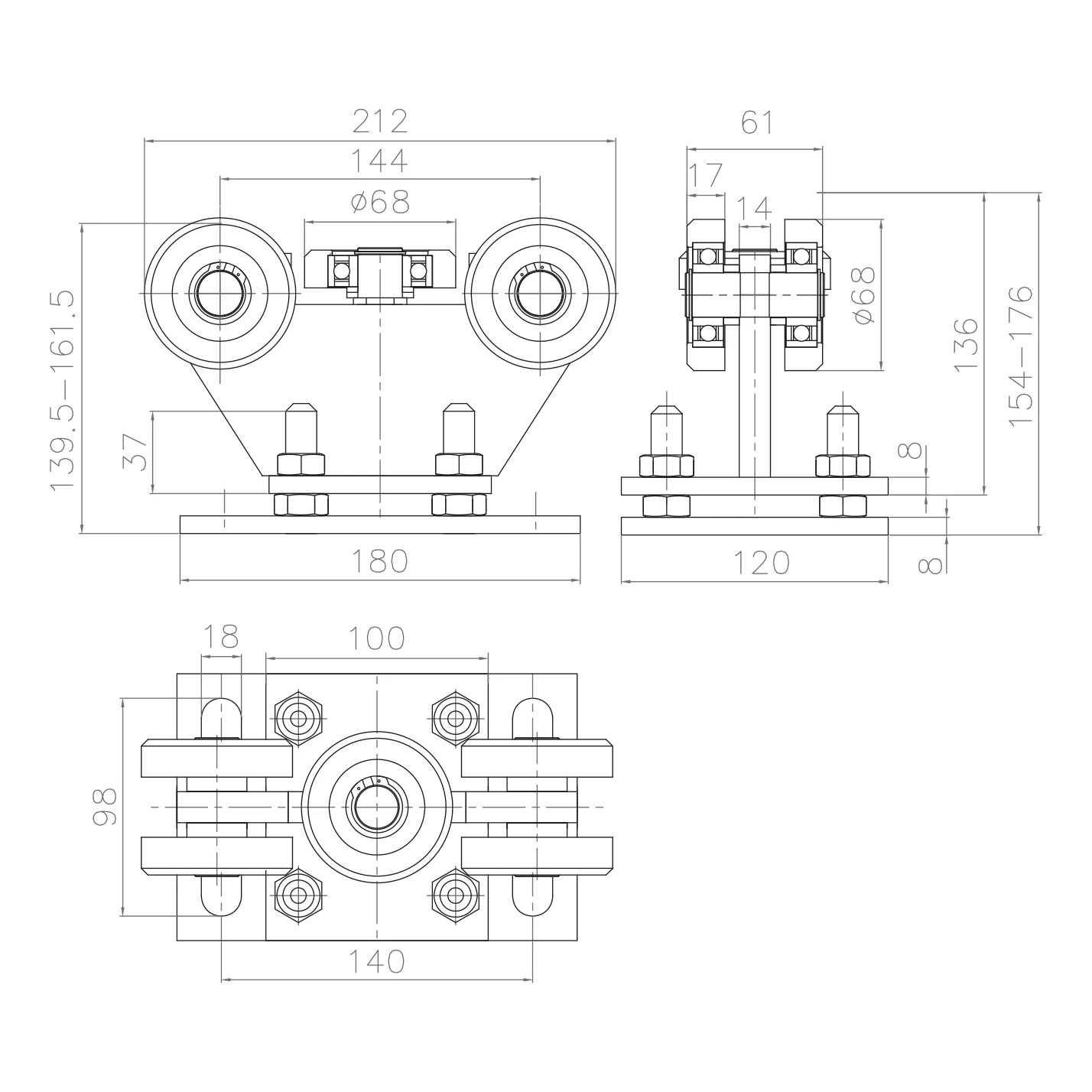

Technický výkres jazdného vozíka – rozmery a pohľady z troch strán
Technický výkres jazdného vozíka – rozmery a pohľady z troch strán

Rozmery a technické údaje

  • Celková šírka (pohľad spredu): 212 mm
  • Rozchod osí kladiek: 144 mm
  • Celková výška (spredu): 139,5–161,5 mm (nastaviteľná)
  • Celková výška (zboku): 154–176 mm (nastaviteľná)
  • Výška tela bez nastavenia: 136 mm
  • Šírka (pohľad zboku): 61 mm
  • Šírka vedenia kladky: 17 mm, drážka: 14 mm
  • Rozmery základne: 180 × 120 mm
  • Hrúbka dosky základne: 8 mm
  • Výška základne so skrutkami: 37 mm
  • Rozmery zástavby (pohľad zhora): 140 × 98 mm
  • Rozstup montážnych otvorov: 100 mm
  • H (katalógová): 142 mm
  • Hmotnosť: 5,835 kg
  • Objem: 5243,44 cm³
  • EAN: 5901289674454

Vďaka solídnej oceľovej konštrukcii, vysokej nosnosti a presnému nastaveniu výšky sa vozík uplatní ako pri inštaláciách priemyselných brán, tak aj v komerčných objektoch vyžadujúcich spoľahlivý posuvný systém.
