Jazdný vozík 80 oceľové kolesá na závesné brány
Zanechať spätnú väzbu k produktu
Jazdný vozík pre závesné brány s 3 kladkami na ložiskách, nosnosť 350 kg, pre koľajnicu 80×80×5 mm. Povrchová úprava pozinkovaná, hmotnosť 2,13 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-311
Vlastnosti produktu
[PIM] wozki #111
- Veľkosť jazdnej lišty 80x80x5
- Typ produktu Jednotlivý vozík
- Konštrukcia vozíka Pevná
- Max. nosnosť [kg] 350
- Materiál koliesok Oceľ
- Počet koliesok [szt.] 3
- Typ jazdného systému Závesný systém
Popis
Jazdný vozík pre závesné brány – 3 kladky, koľajnica 80×80 mm, 350 kg
Jazdný vozík pre závesné posuvné brány s tromi kladkami na ložiskách — spoľahlivé riešenie pre systémy závesných posuvných brán. Konštrukcia navrhnutá pre intenzívne využívanie zabezpečuje nosnosť až 350 kg a plynulú prevádzku aj pri vysokom zaťažení. Pozinkovaný povrch účinne chráni pred koróziou a predlžuje životnosť prvku v premenlivých poveternostných podmienkach.
Konštrukcia a princíp činnosti

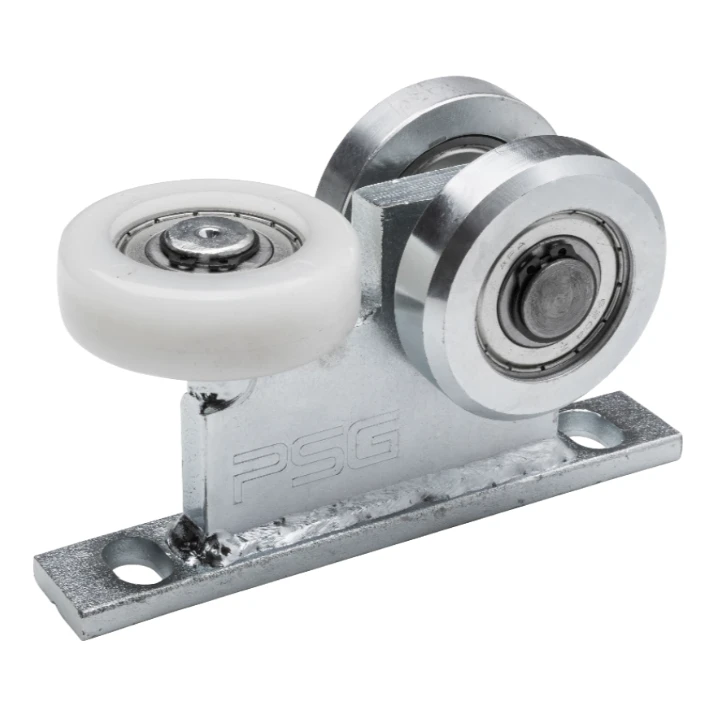

Vozík je vybavený tromi kladkami na valivých ložiskách — dve zvislé kladky z ocele a jedna vodorovná vodiaca kladka z plastu. Toto usporiadanie zabezpečuje stabilné vedenie brány v koľajnici a minimalizuje valivý odpor, čo sa prejavuje tichým a ľahkým chodom mechanizmu. Oceľové kladky prenášajú hlavné zvislé zaťaženie, zatiaľ čo plastová kladka plní vodiacu funkciu a eliminuje bočné vôle a vibrácie.
Vozík je pevne uchytený k montážnej základni s otvormi, čo umožňuje rýchlu a spoľahlivú montáž ku konštrukcii brány. Je určený na spoluprácu s vodiacou koľajnicou 80×80×5 mm.

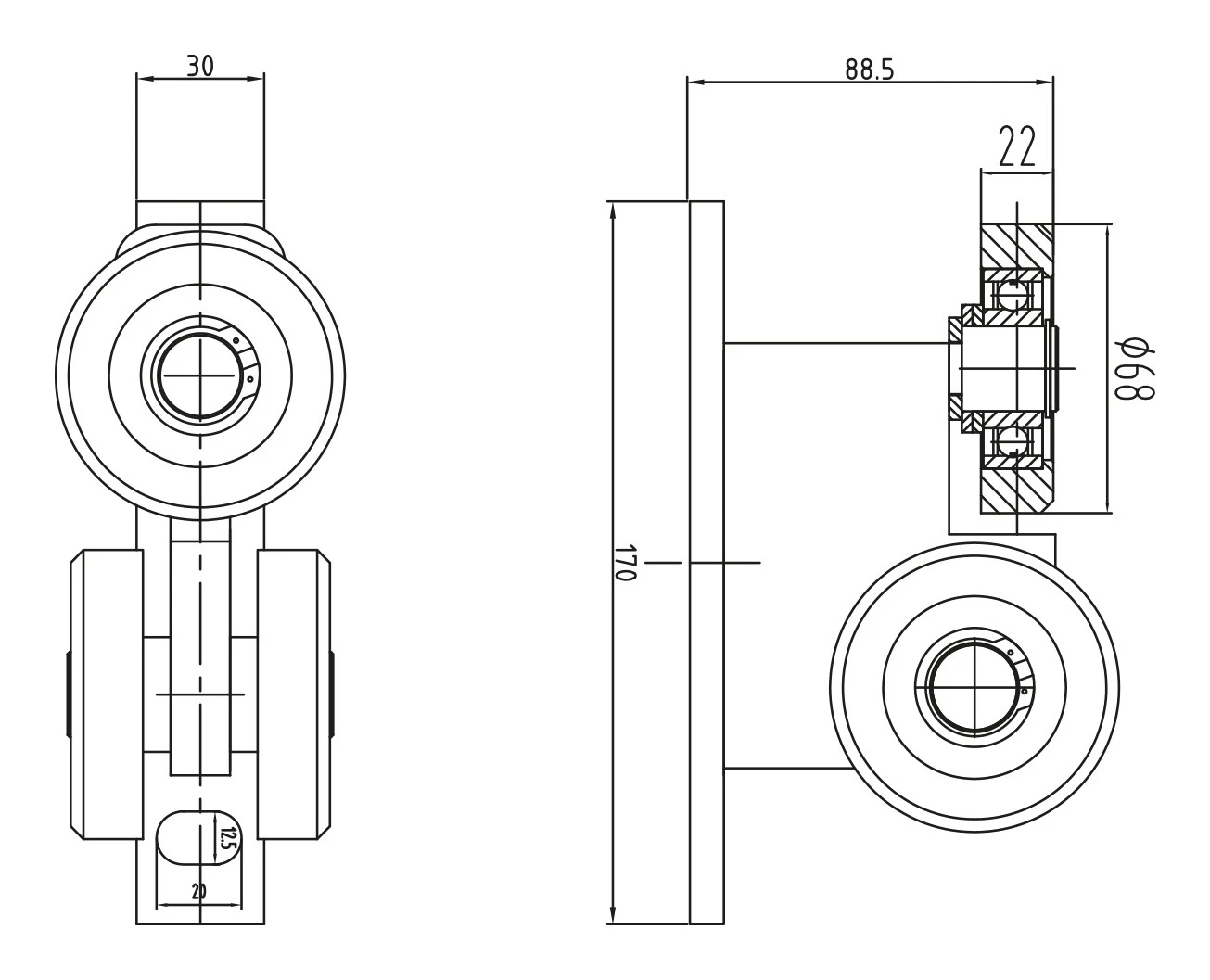

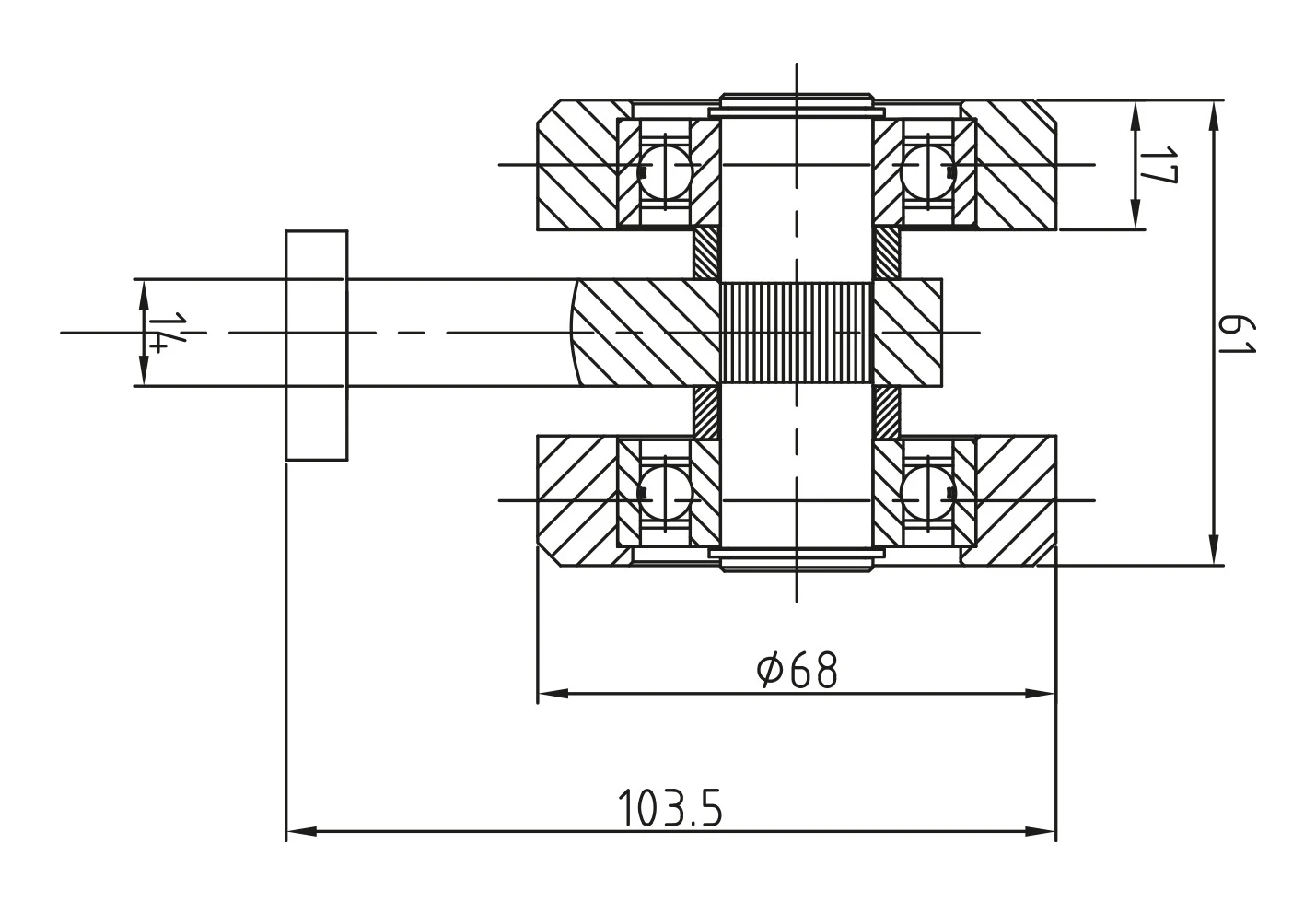

Rozmery a technická špecifikácia
- Maximálna nosnosť: 350 kg
- Vodiaca koľajnica: 80×80×5 mm
- Počet kladiek: 3 (2 zvislé oceľové + 1 vodorovná plastová)
- Priemer kladiek: fi68 mm
- Celková výška (H): 105 mm
- Rozchod osí kladiek: 170 mm
- Hĺbka (od základne po čelo kladky): 88,5 mm
- Šírka montážnej základne: 30 mm
- Celková šírka: 103,5 mm
- Šírka drážky koľajnice: 22 mm
- Výška hornej sekcie: 17 mm
- Výška dolnej sekcie: 61 mm
- Rozstup montážnych otvorov v základni: 20 mm
- Povrchová úprava: pozinkované
- Uchytenie: pevné k základni
- Hmotnosť: 2,13 kg
- Objem: 1386 cm³
- EAN: 5901289674591
Použitie
Vozík je určený pre systémy závesných posuvných brán v priemyselných objektoch, skladových halách, dielňach a hospodárskych budovách. Vysoká nosnosť 350 kg umožňuje jeho použitie ako s ľahkými bránami zo sendvičových panelov, tak aj s ťažšími oceľovými konštrukciami. Pozinkovaný povrch umožňuje prevádzku v podmienkach vystavených vlhkosti a premenlivým teplotám.
