Jazdný vozík 70 pre posuvnú bránu výkyvný 5 kladiek z plastu
produkt nedostupný
pridať do zoznamu želaní
Popis

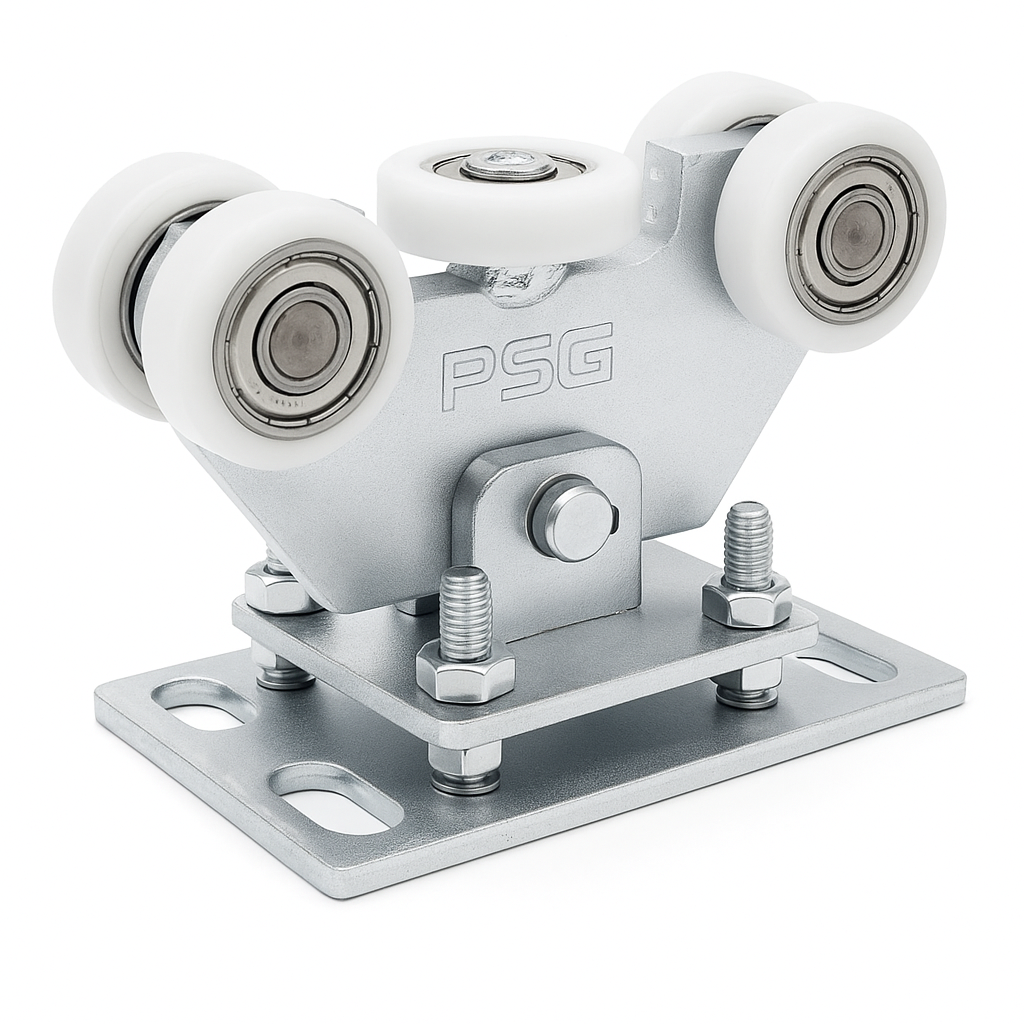

Jazdný vozík 70 kyvný 5-kladkový pre samonosné posuvné brány
Jazdný vozík 70 je odolný, 5-kladkový jazdný prvok určený pre samonosné posuvné brány. Kyvná konštrukcia s čapom umožňuje automatické prispôsobenie sa vodiacej koľajnici, čo eliminuje napätia a zabezpečuje plynulý chod brány aj pri vysokom zaťažení – ideálne riešenie pre inštalatérov hľadajúcich spoľahlivé komponenty do systémov posuvných brán.
Konštrukčné vlastnosti
- Počet kladiek: 5 (vrátane 1 horizontálnej kladky stabilizačnej)
- Materiál kladiek: plast s guľkovými ložiskami
- Konštrukcia: kyvná – vozík spojený so základňou pomocou čapu, automaticky sa prispôsobuje bráne
- Výšková regulácia: pomocou regulačných skrutiek
- Povrchová úprava: galvanický pozink – protikorózna ochrana
- Kompatibilita s koľajnicou: 70×70×4 mm
- Maximálne zaťaženie: 400 kg
Vďaka použitiu plastových kladiek pracuje vozík ticho a plynulo, čo má osobitný význam pri inštaláciách v blízkosti obytných a kancelárskych objektov. Guľkové ložiská v každej kladke zaručujú dlhú životnosť a minimálny odpor pri odvaľovaní, čo sa prejavuje menším zaťažením pohonu brány.

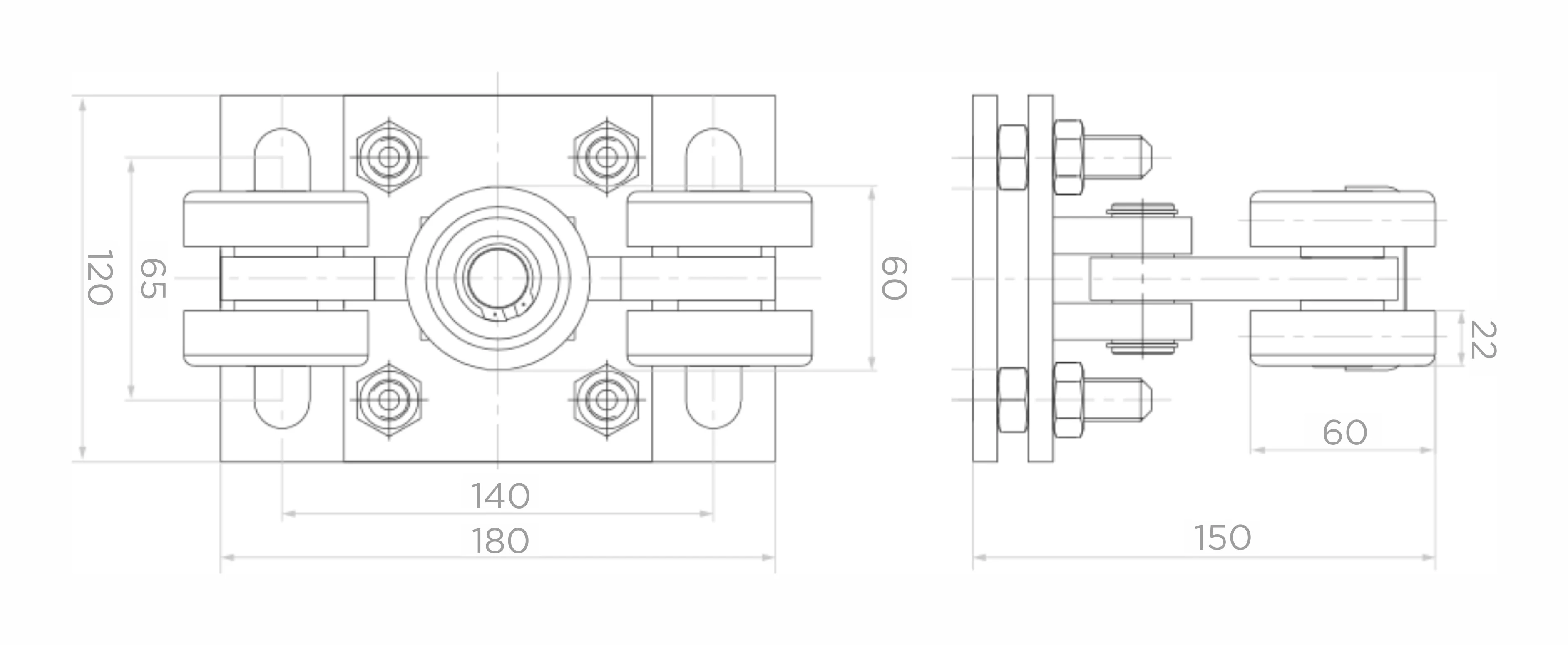

Rozmery a technické údaje
- Rozmery základne: 180 × 120 mm
- Rozstup montážnych otvorov: 140 × 65 mm
- Celková výška (H): 150 mm
- Hĺbka: 150 mm
- Šírka kladiek: 60 mm
- Hrúbka montážnej základne: 22 mm
- Hmotnosť: 5,04 kg
- Objem: 5093,63 cm³
- EAN: 5901289674553
Kyvný vozík predstavuje kľúčový prvok systému samonosných posuvných brán. Montáž na základoch sa vykonáva pomocou skrutiek s matkami cez oválne otvory v základni, ktoré umožňujú presnú reguláciu polohy vozíka voči osi koľajnice. Výšková regulácia umožňuje dokonalé vyrovnanie brány po osadení.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 70x70x4 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 400 |
| Materiál koliesok | Plast |
| Počet koliesok [szt.] | 5 |
| Typ jazdného systému | Pojezdový systém |
