Jazdný vozík 70 pre posuvnú bránu – 5-rolkový, oceľové kladky
produkt nedostupný
pridať do zoznamu želaní
Popis
Jazdný vozík 70 pre posuvnú bránu – 5 oceľových koliesok, 650 kg

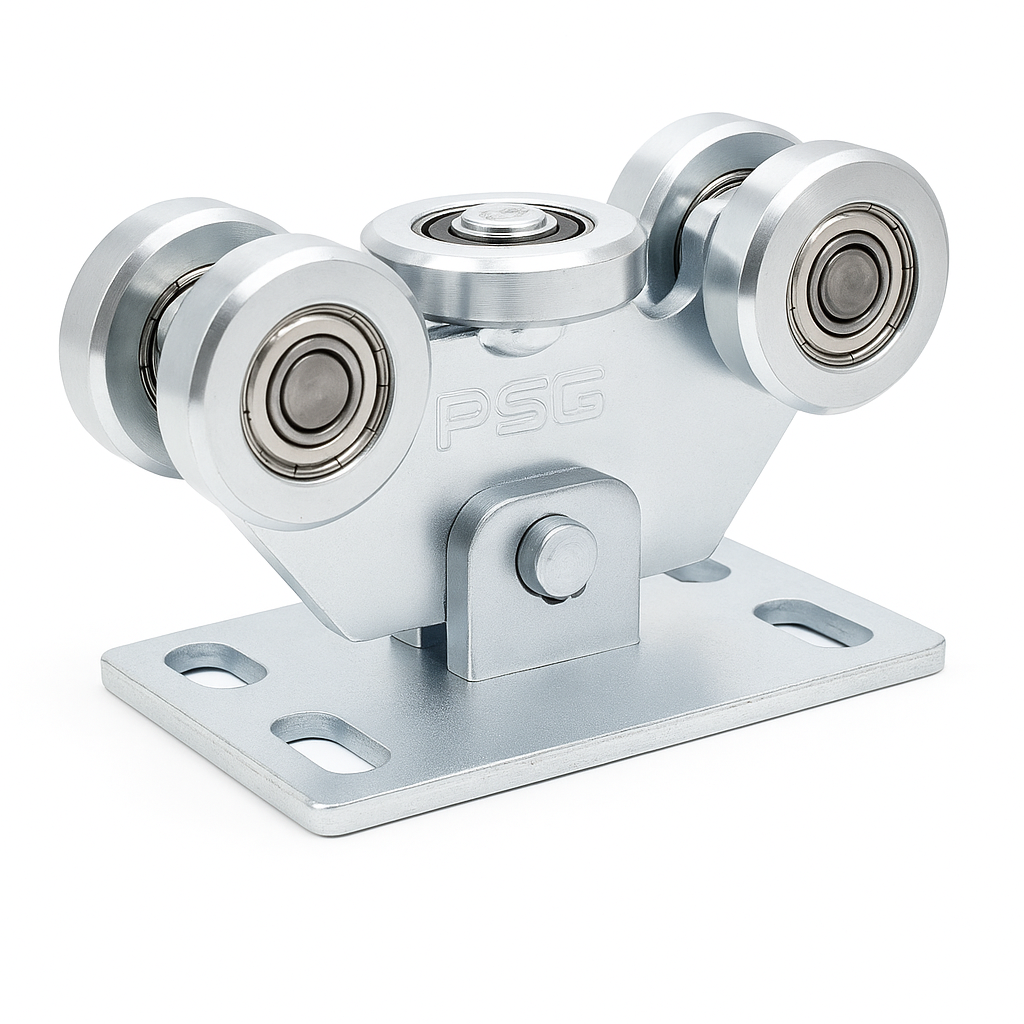

Jazdný vozík 70 je odolný, 5-kolieškový jazdný prvok určený pre samonosné posuvné brány. Konštrukcia je kyvná — vozík je spojený so základňou pomocou čapu, vďaka čomu sa automaticky prispôsobuje profilu koľajnice počas prevádzky brány. Zaručuje to plynulý a tichý chod aj pri vysokom zaťažení.
Vozík je vybavený 4 zvislými a 1 vodorovným kolieskom, všetky sú vyrobené z ocele. Ložiská zabezpečujú minimálny valivý odpor a dlhú prevádzkovú životnosť. Celý vozík je pozinkovaný, čo zaručuje vysokú odolnosť voči korózii a umožňuje bezproblémovú prevádzku vonku v premenlivých poveternostných podmienkach.
Produkt je kompatibilný s vodiacou koľajnicou s rozmermi 70×70×4 mm a prenáša maximálne zaťaženie až 650 kg, čo ho robí vhodnou voľbou pre brány štandardnej hmotnosti aj pre ťažšie priemyselné konštrukcie.

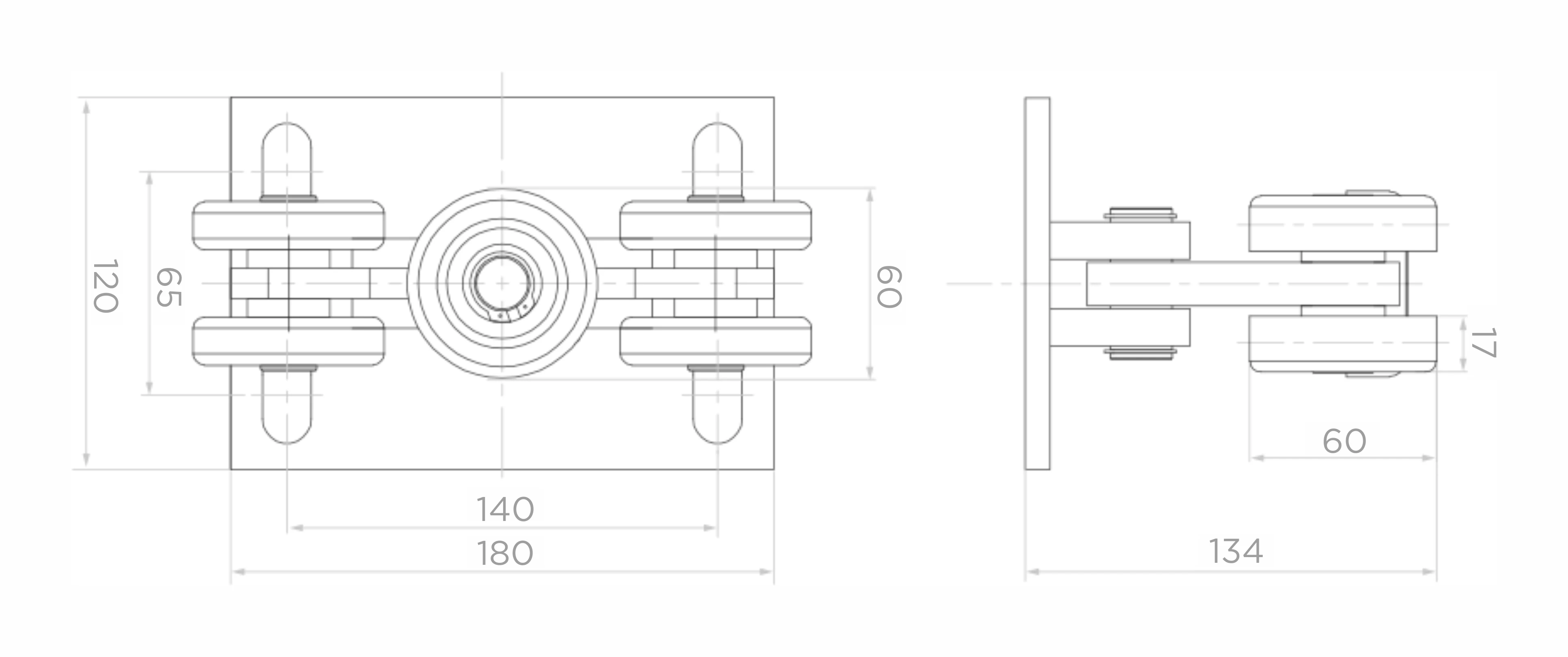

Rozmery a technické parametre
- Počet koliesok: 5 (4 zvislé + 1 vodorovné)
- Materiál koliesok: oceľ
- Povrchová úprava: pozink
- Maximálne zaťaženie: 650 kg
- Kompatibilná koľajnica: 70×70×4 mm
- Rozmery základovej dosky: 180 × 120 mm
- Rozchod koliesok (šírka): 140 mm
- Vzdialenosť osi koliesok od stredu: 65 mm
- Výška osi koliesok od základne: 60 mm
- Celková hĺbka (H): 134 mm
- Hrúbka základovej dosky: 17 mm
- Šírka kyvného uchytenia: 60 mm
- Konštrukcia: kyvná (čap spájajúci so základňou)
- Hmotnosť: 5,68 kg
- EAN: 5901289674492
Základová doska má montážne otvory v tvare drážky, ktoré umožňujú nastavenie polohy vozíka počas inštalácie. Vďaka tomu môže inštalačná firma presne nastaviť polohu vozíkov voči koľajnici a krídlu brány, čo sa premieta do optimálnej funkcie celého posuvného systému.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 70x70x4 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 650 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Typ jazdného systému | Pojezdový systém |
