PSG

Jazdný vozík 70 pre posuvnú bránu 5-kladkový oceľové kladky

Prejsť na spätnú väzbu k produktu

Jazdný vozík s 5 oceľovými kolieskami pre samonosné posuvné brány na koľajnicu 70×70×4 mm, nosnosť 450 kg, kyvný mechanizmus, skrutkové nastavenie, povrchová úprava pozink.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 30,96 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 70x70x4
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 450
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 5-kladkový pre posuvné brány – koľajnica 70x70 mm, 450 kg

Jazdný vozík 5-kladkový pre samonosné posuvné brány je odolný jazdný prvok určený pre profesionálne bránové systémy. Kyvná konštrukcia s 5 oceľovými kladkami (vrátane jednej horizontálnej kladky) zabezpečuje plynulý a tichý pohyb brány, pričom spojenie so základňou pomocou čapu umožňuje automatické prispôsobenie vozíka vodiacej koľajnici. Toto riešenie skracuje čas montáže a eliminuje potrebu presného vyrovnávania – ideálne pre inštalačné tímy realizujúce viaceré projekty.

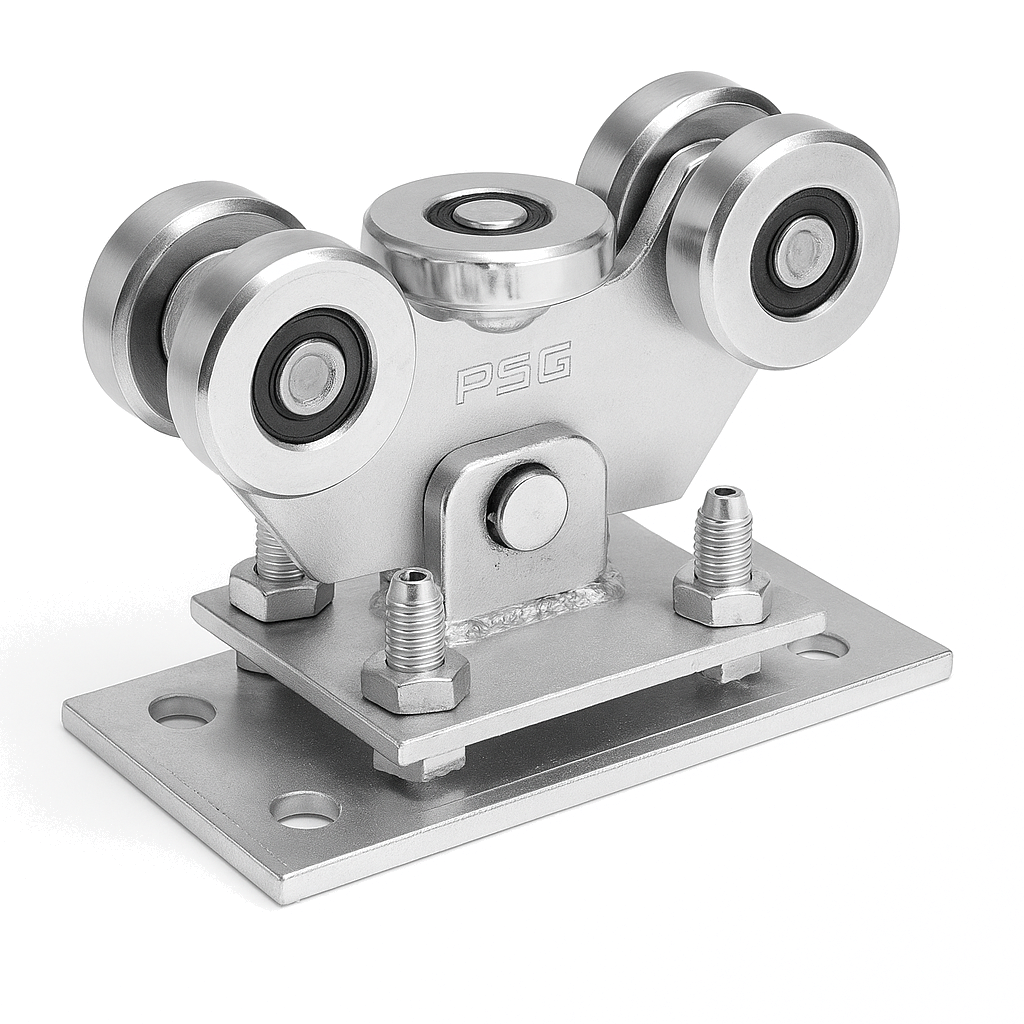

Jazdný vozík 5-kladkový pre posuvné brány – pohľad na produkt
Jazdný vozík 5-kladkový pre posuvné brány – pohľad na produkt

Konštrukcia a funkcia

Vozík je vybavený 5 kovovými kladkami uloženými na ložiskách, ktoré zabezpečujú rovnomerné rozloženie zaťaženia na vodiacej koľajnici. Horizontálna kladka stabilizuje bočné pohyby brány, eliminuje hádzanie a vibrácie počas posúvania. Kyvný mechanizmus (čap spájajúci vozík s montážnou základňou) umožňuje automatickú kompenzáciu miernych odchýlok koľajnice, čo výrazne uľahčuje montáž na nerovnom podklade.

Nastavenie výšky sa vykonáva pomocou upevňovacích skrutiek v základni, čo umožňuje presné nastavenie úrovne brány aj po namontovaní vozíka. Povrch celého prvku je pozinkovaný, čo ho chráni pred koróziou a zaručuje dlhodobú prevádzku v exteriérových podmienkach.

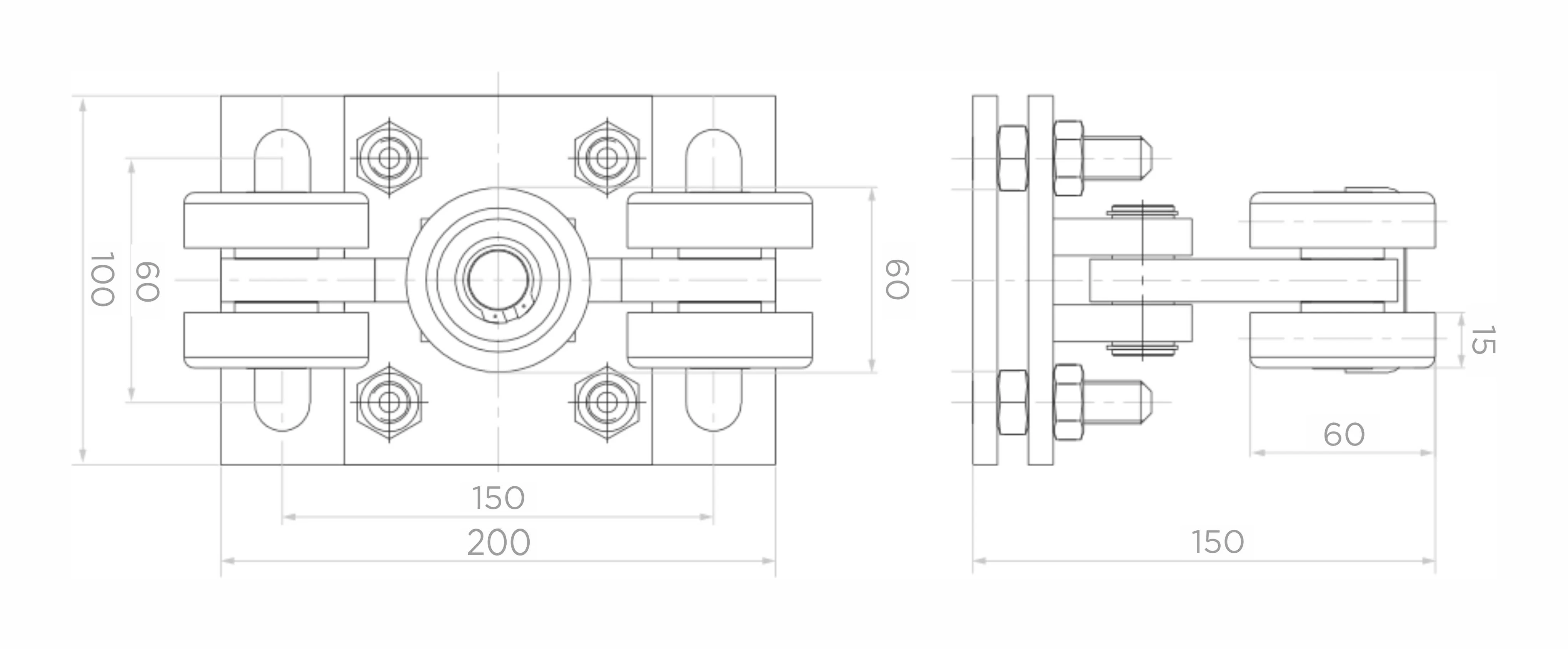

Jazdný vozík 5-kladkový – technický výkres s rozmermi
Jazdný vozík 5-kladkový – technický výkres s rozmermi

Technické parametre

  • Počet kladiek: 5 (vrátane 1 horizontálnej kladky)
  • Materiál kladiek: oceľ
  • Maximálne zaťaženie: 450 kg
  • Kompatibilná koľajnica: 70×70×4 mm
  • Výška vozíka (H): 150 mm
  • Rozmery montážnej základne: 200×100 mm
  • Rozstup montážnych otvorov: 150 mm
  • Šírka vozíka: 150 mm
  • Hĺbka kladky: 60 mm
  • Povrchová úprava: pozink
  • Mechanizmus: kyvný (čap)
  • Nastavenie výšky: skrutkové
  • Hmotnosť: 4,965 kg
  • Objem: 5243,44 cm³
  • EAN: 5901289674645

Použitie

Vozík je určený pre samonosné posuvné brány vedené na koľajnici 70×70×4 mm. Nosnosť 450 kg umožňuje obsluhu ťažkých brán používaných v bytovej výstavbe, ako aj v priemyselných, skladových či logistických objektoch. Pre kompletný jazdný systém sú potrebné dva vozíky montované na bránových základoch v príslušnom rozstupe.
