PSG

Jazdný vozík 70 5-rolkový pre posuvnú bránu výkyvný oceľové kolieska

Prejsť na spätnú väzbu k produktu

Jazdný prvok pre posuvné samonosné brány s 5 oceľovými kolieskami na guľkových ložiskách, kompatibilný s koľajnicou 70×70×4 mm. Nosnosť 650 kg, výkyvný mechanizmus s reguláciou výšky, pozinkovaná ochrana.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 32,42 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wozki #111

  • Veľkosť jazdnej lišty 70x70x4
  • Typ produktu Jednotlivý vozík
  • Konštrukcia vozíka Výkyvná
  • Max. nosnosť [kg] 650
  • Materiál koliesok Oceľ
  • Počet koliesok [szt.] 5
  • Typ jazdného systému Pojezdový systém

Popis

Jazdný vozík 70 pre posuvnú bránu – 5-kladkový kyvný, oceľové kladky

Jazdný vozík 70 je odolný, 5-kladkový jazdný prvok určený pre samonosné posuvné brány. Kyvná konštrukcia s čapom spájajúcim vozík so základňou zabezpečuje automatické prispôsobenie profilu koľajnice, čo sa prejavuje plynulou a bezporuchovou prevádzkou brány aj pri vysokých zaťaženiach — až do 650 kg.

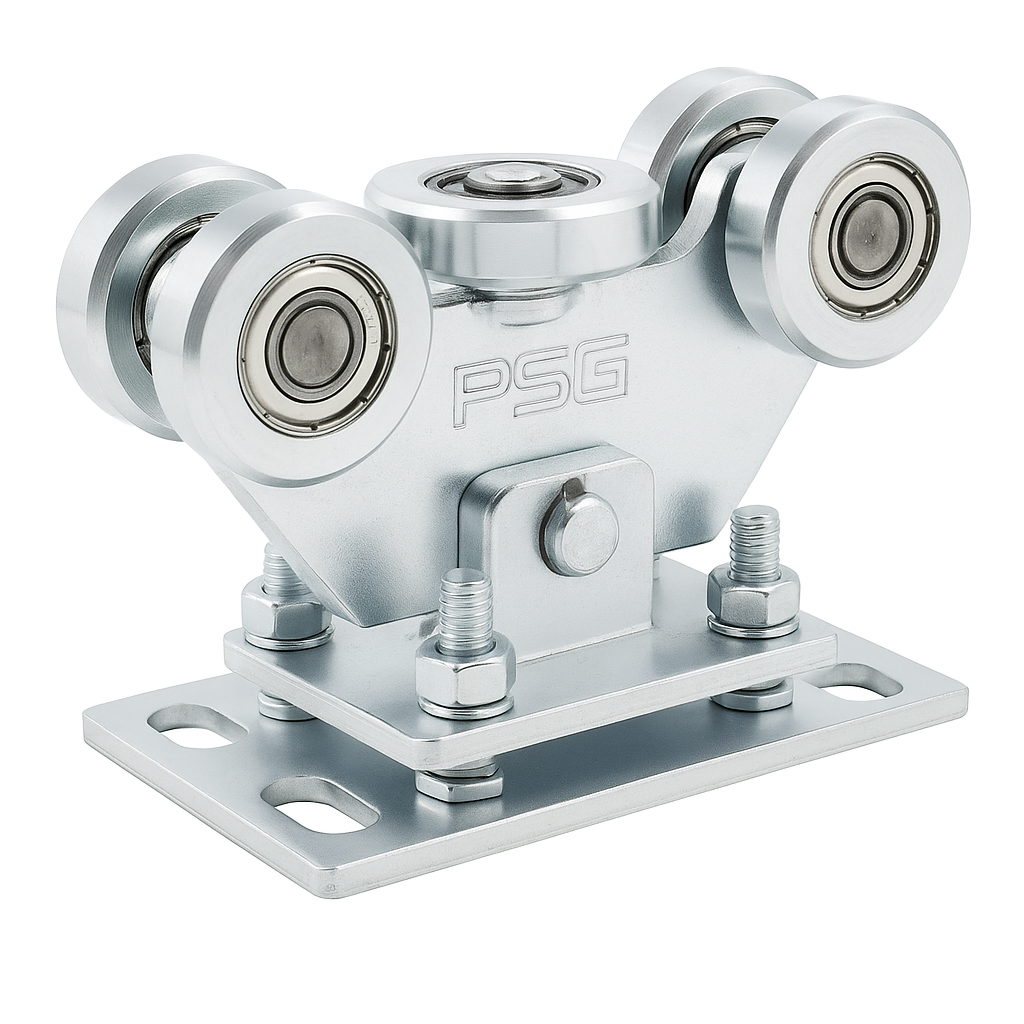

Jazdný vozík 70 s 5 oceľovými kladkami – perspektívny pohľad
Jazdný vozík 70 s 5 oceľovými kladkami – perspektívny pohľad

Konštrukcia a princíp činnosti

Vozík je vybavený 5 oceľovými kladkami, vrátane jednej horizontálnej kladky, ktoré spolupracujú s vodiacou koľajnicou s rozmermi 70×70×4 mm. Všetky kladky sú uložené na guľkových ložiskách, čo zaručuje nízky valivý odpor a tichú prevádzku. Kyvný mechanizmus umožňuje vychyľovanie vozíka voči montážnej základni — vďaka tomu sú kompenzované drobné nerovnosti a priehyby koľajnice, pričom zaťaženie sa rovnomerne rozkladá na všetky kladky.

Výšková regulácia sa realizuje pomocou skrutiek v základni, čo umožňuje presné nastavenie úrovne brány počas montáže. Celok je pokrytý zinkovým náterom, ktorý chráni oceľové prvky pred koróziou a zabezpečuje dlhodobú prevádzku vonku.

Technické parametre

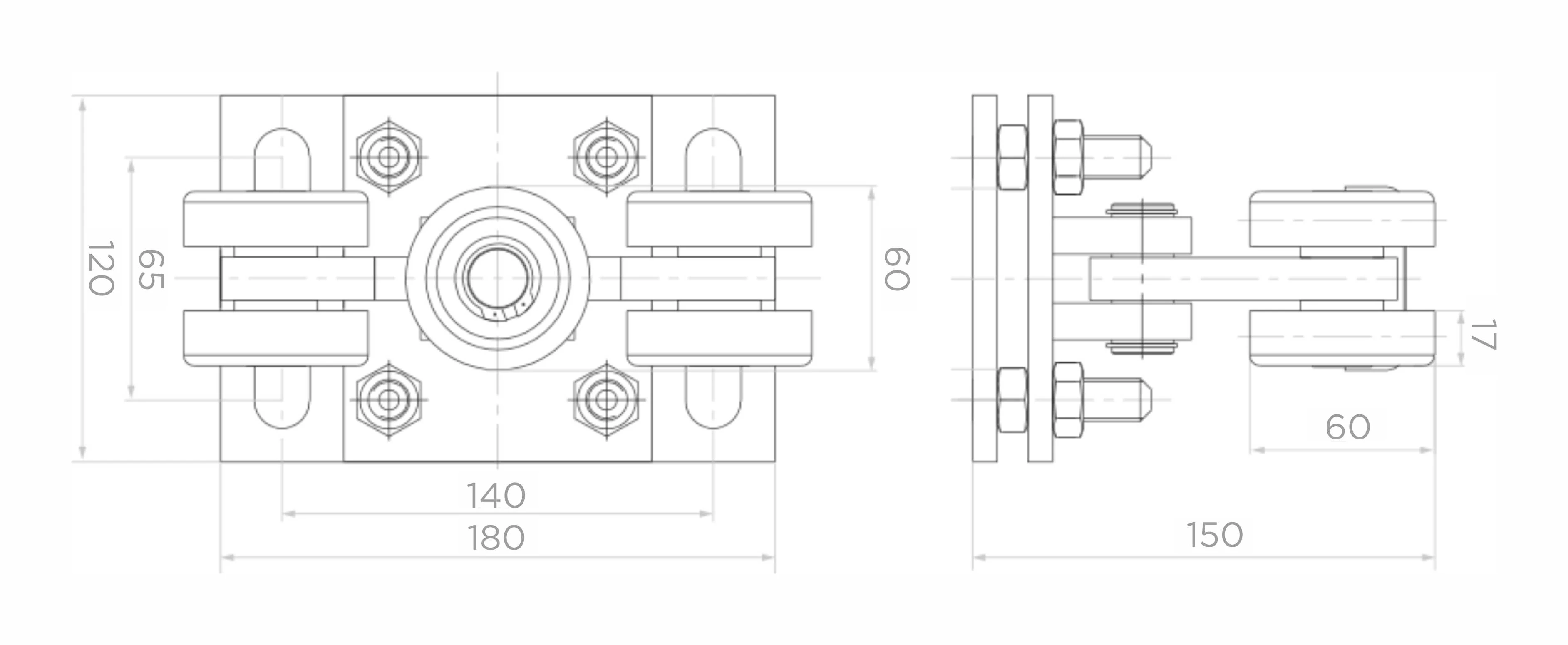

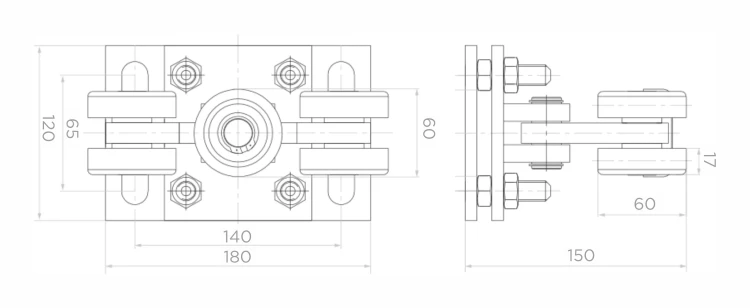

Technický výkres jazdného vozíka 70 s rozmermi
Technický výkres jazdného vozíka 70 s rozmermi
  • Počet kladiek: 5 (vrátane 1 horizontálnej kladky)
  • Materiál kladiek: oceľ s guľkovými ložiskami
  • Kompatibilná koľajnica: 70×70×4 mm
  • Maximálne zaťaženie: 650 kg
  • Výška (H): 150 mm
  • Rozmery základne (šír. × dĺ.): 180 × 120 mm
  • Montážny rozstup základne: 140 × 65 mm
  • Bočná hĺbka: 150 mm
  • Šírka tela: 60 mm
  • Hrúbka základne: 17 mm
  • Hmotnosť: 5,7 kg
  • Objem: 5243 cm³
  • Antikorózna ochrana: pozinkovanie
  • Typ spojenia so základňou: kyvný čap
  • Výšková regulácia: áno — pomocou skrutiek
  • EAN: 5901289674546

Použitie a montáž

Vozík je určený pre profesionálne inštalácie samonosných posuvných brán s hmotnosťou krídla do 650 kg. Vďaka kyvnej konštrukcii a výškovej regulácii je montáž rýchla a nevyžaduje dokonale vyrovnaný základ — inštalatér má možnosť presnej korekcie počas nastavovania brány. Montážne otvory v základni umožňujú spoľahlivé ukotvenie k podkladu pomocou štandardných skrutiek.
